Усилитель напряжения PINTECH HA-800
317 990 ₽
317 990 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21315
Модель (серия)
HA-800
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH HA-800
Артикул (код товара)
21315
Модель (серия)
HA-800
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
6
Полоса пропускания, МГц
Вес (кг)
5,2
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Тип
Усилитель
Описание PINTECH HA-800
Технические характеристики PINTECH HA-800
| Выходное напряжение постоянного тока (макс.) | ± 400 В |
| Выходное напряжение переменного тока (макс.) | 800 В |
| Постоянный ток (макс.) | ± 35 мА |
| Полоса пропускания | ≦ 200 кГц / 400 В |
| Переменный ток (макс.) | 70 мАп-п |
| Выходная мощность (макс.) | 14 ВА |
| Скорость нарастания | 200 В/мкс |
| Выходное сопротивление (защита выкл.) | 100 Ом |
| Выходное сопротивление (защита включена) | 15 кОм / 80 Вт |
| Безопасная загрузка | ≧ 11 кОм / 800 В |
| Входное напряжение | 0 - 20 В |
| Коэффициент усиления напряжения (AMPL) | 0 - 180 (10 оборотов ВР) |
| DC Offest | 0 или ± 400 В |
| Выход монитора | 100 : 1 |
| Общие характеристики | |
| Рабочая температура | 0 - 40 ℃ |
| Рабочая влажность | 0 - 80% относительной влажности |
| Размер | 310 х 270 х 95 мм |
| Вес нетто | 5,2 кг |
| Габариты упаковки | 380 x 310 x 250 мм |
| Вес брутто | 5,555 кг |

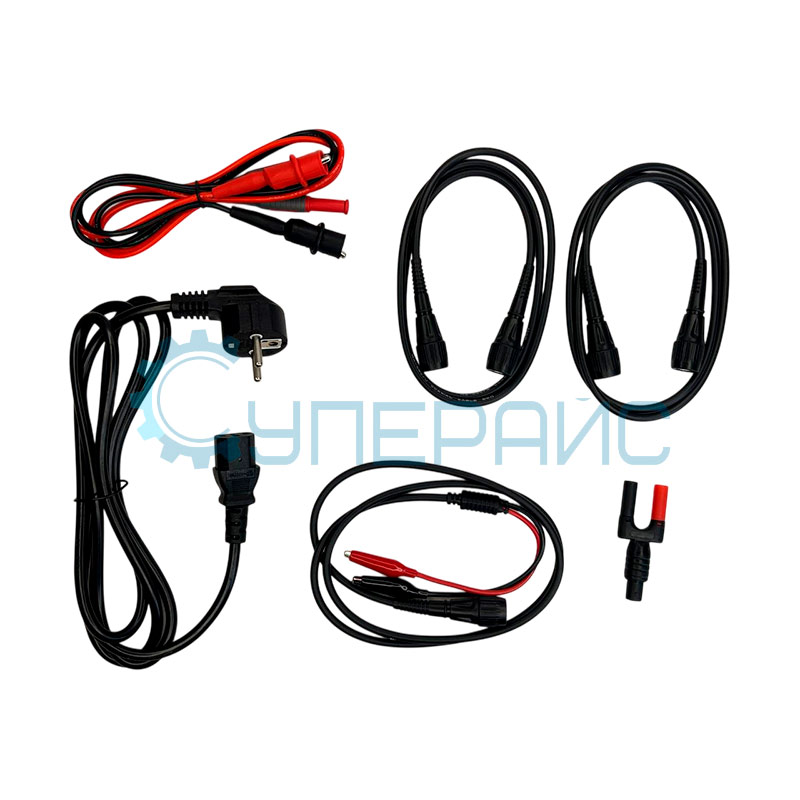

| Комплектация |
усилитель напряжения PINTECH HA-800 - 1 шт кабель питания - 1 шт конвертер MT-246N - 1 шт кабель ВР-250 - 1 шт кабель ВР-251 - 1 шт кабель ВР-253N - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) Настольный осциллограф PINTECH MDO7500A (4 канала, 500 МГц) |
Обзорная таблица усилителей PINTECH
| Характеристики | HA-205 | HA-400 | HA-405 | HA-800 | HA-805 |
| Выходное напряжение постоянного тока (макс.) | ± 85 В | ± 200 В | ± 200 В | ± 400 В | ± 400 В |
| Выходное напряжение переменного тока (макс.) | 170 В | 400 В | 400 В | 800 В | 800 В |
| Постоянный ток (макс.) | ± 450 мА | ± 80 мА | ± 200 мА | ± 35 мА | ± 100 мА |
| Полоса пропускания | ≦ 3 МГц / 100 В | ≦ 600 кГц / 200 В | ≦ 1 МГц / 200 В | ≦ 200 кГц / 400 В | ≦ 300 кГц / 400 В |
| Переменный ток (макс.) | 900 мАп-п | 160 мАп-п | 400 мАп-п | 70 мАп-п | 200 мАп-п |
| Скорость нарастания | 2500 В/мкс | 300 В/мкс | 500 В/мкс | 200 В/мкс | 300 В/мкс |
| Входное напряжение | 0 - 20 В | ||||
| DC Offset | 0 или ± 80 В | 0 или ± 200 В | 0 или ± 200 В | 0 или ± 400 В | 0 или ± 400 В |
| Выход монитора | 100 : 1 | ||||

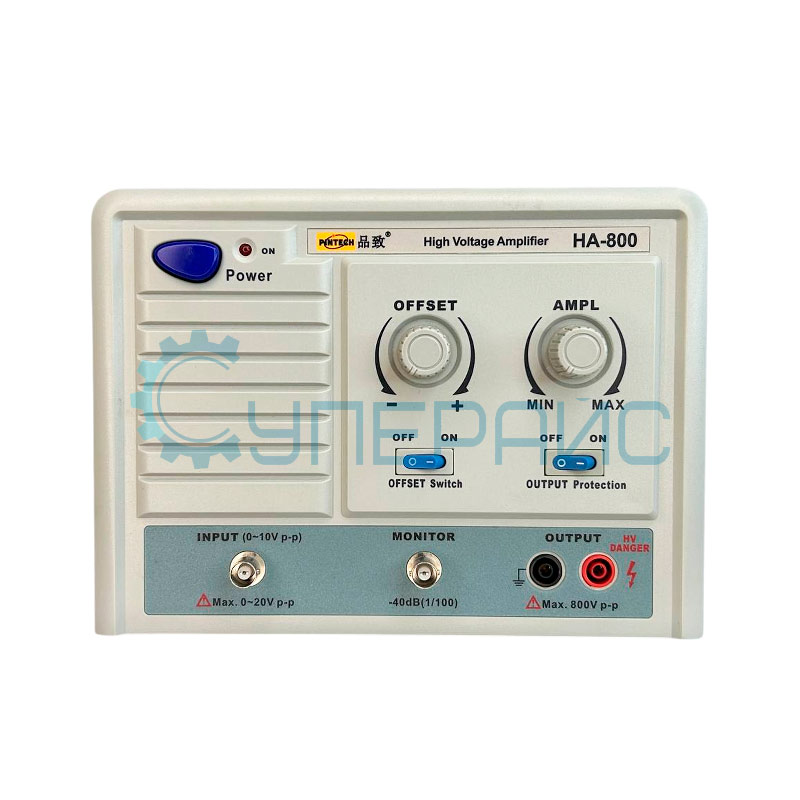

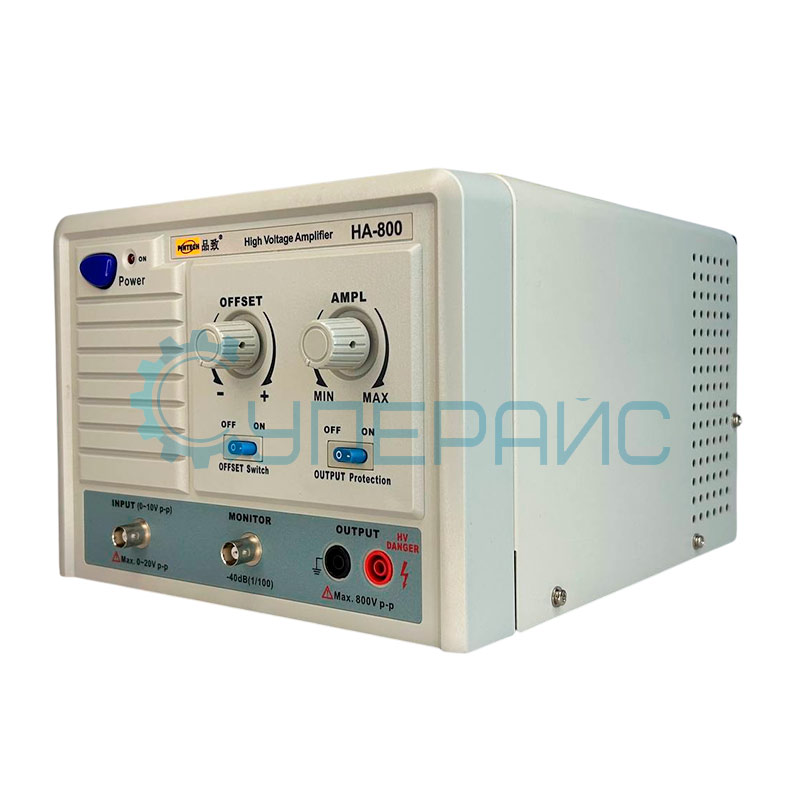

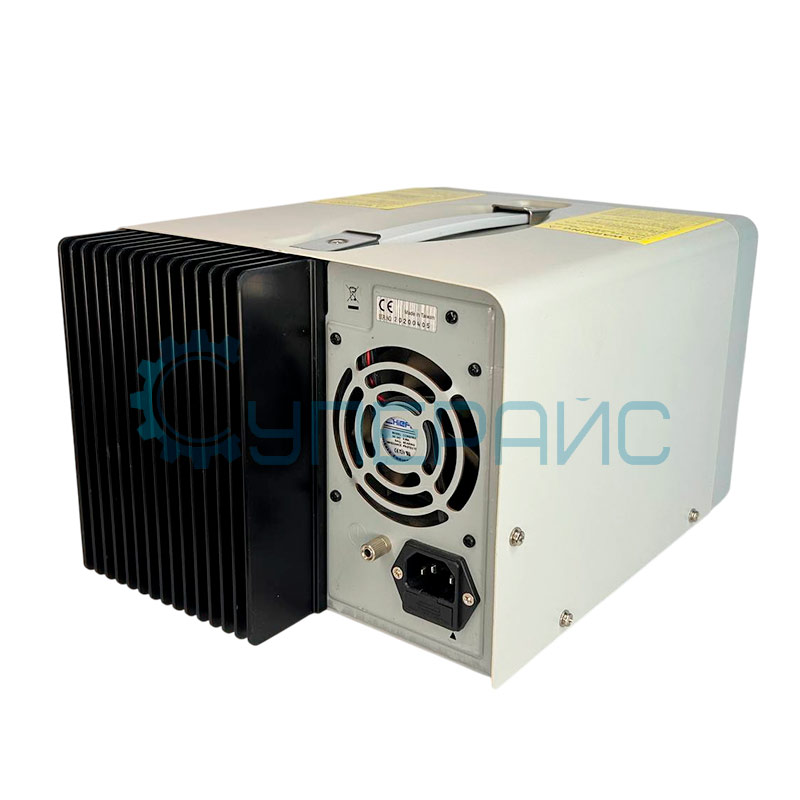

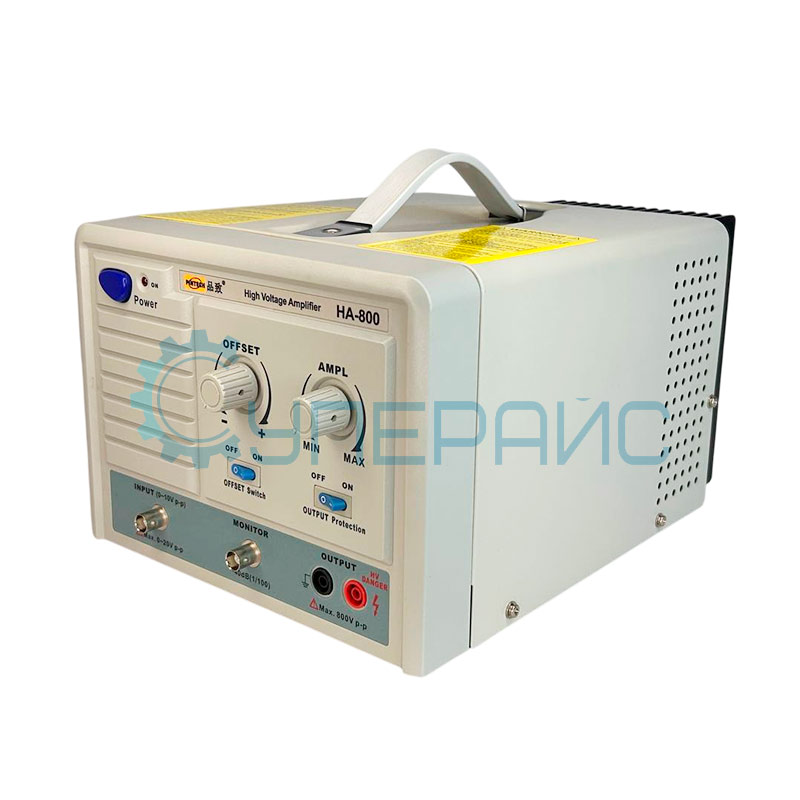

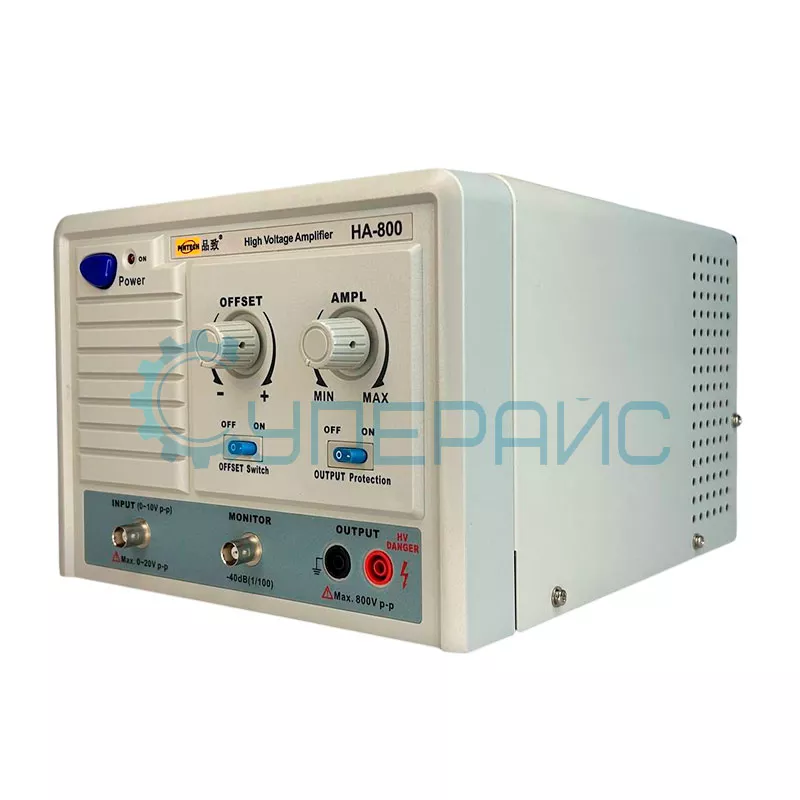

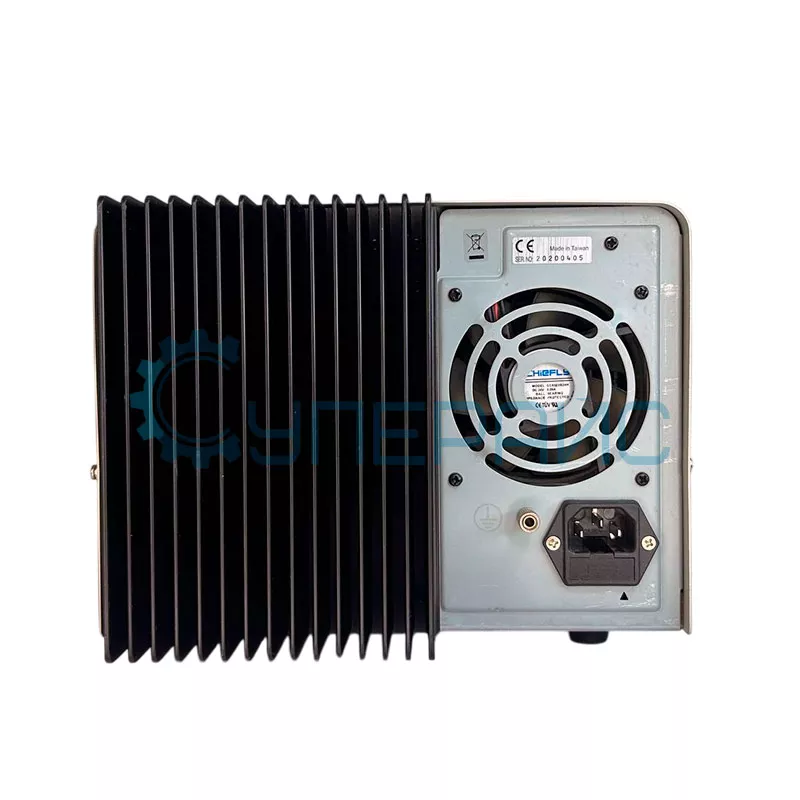

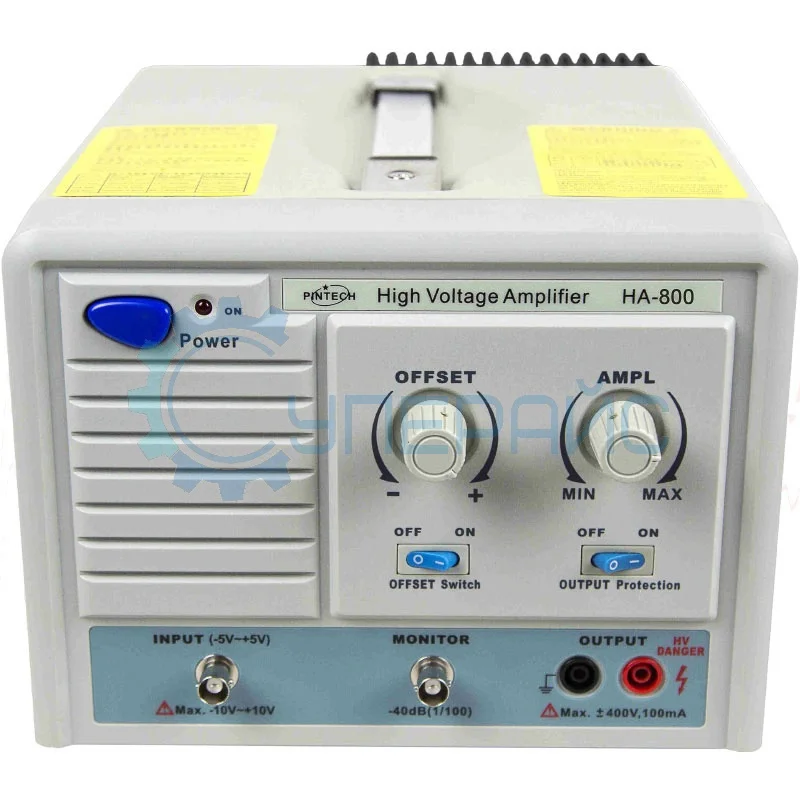

Усилитель напряжения PINTECH HA-800
Усилитель напряжения PINTECH HA-800 представляет собой высокотехнологичный инструмент для работы с осциллографами. Подобное оборудование помогает увеличить уровень сигналов, что критично для точного анализа. Реализованный коэффициент усиления напряжения позволяет достигать нужных значений, что важно для работы с малыми сигналами.
Максимальное выходное напряжение постоянного тока ± 400 В обуславливает возможность работы с широким диапазоном сигналов. Предлагаемый усилитель для осциллографа PINTECH будет полезен при тестировании электронных устройств. Максимальный постоянный ток ± 35 мА помогает поддерживать стабильность работы при высоких нагрузках. Это критично для обеспечения надежности и точности измерений.
Полоса пропускания ≦ 200 кГц при напряжении 400 В помогает в анализе сигналов на различных частотах.
Дополнительные характеристики устройства:
- высокая чувствительность для точных измерений;
- сравнительно небольшие размеры для удобства хранения;
- простота подключения к осциллографу;
- эргономичная конструкция, удобная для транспортировки и эксплуатации.
Преимущества модели:
- диапазон выходного напряжения подходит для сложных сценариев работы;
- реализована плавная регулировка усиления;
- стабильность выходного тока будет полезна для лабораторных и других условий;
- показатель рабочей влажности расширяет область применения аппарата.
Документация и ПО PINTECH HA-800
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации амплитудных усилителей PINTECH HA-400, HA-405, HA-800, HA-805
Язык:
Русский
Размер и тип:
0,99 МБ,
pdf
