Высоковольтный дифференциальный пробник RIGOL PHA2150

Код товара: 24211

guarantee Гарантия 6 месяцев

RIGOL

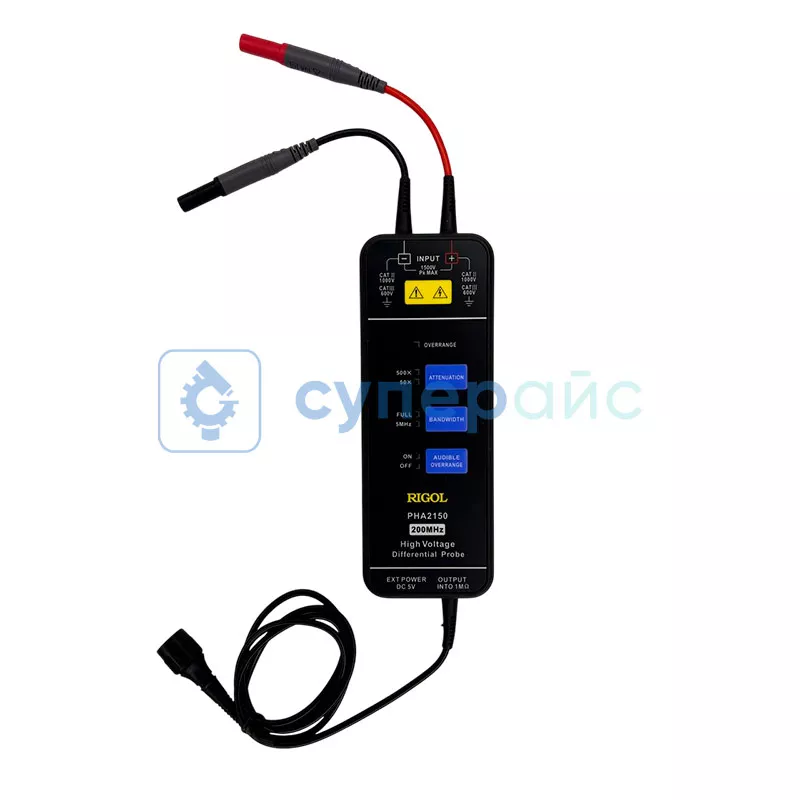

Высоковольтный дифференциальный пробник RIGOL PHA2150 фото 1
Высоковольтный дифференциальный пробник RIGOL PHA2150 фото 1

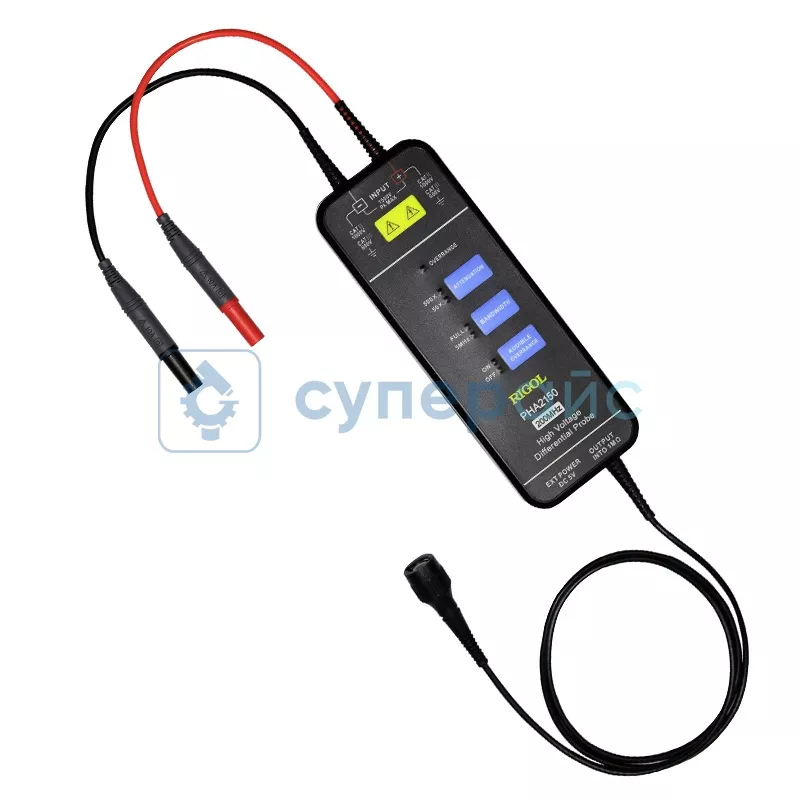

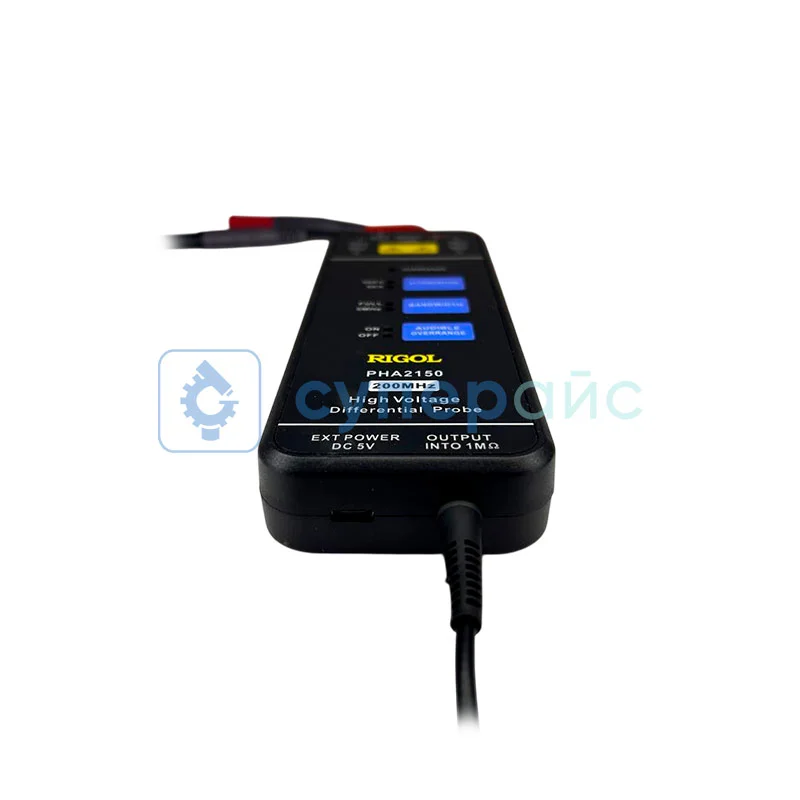

Высоковольтный дифференциальный пробник RIGOL PHA2150 фото 2

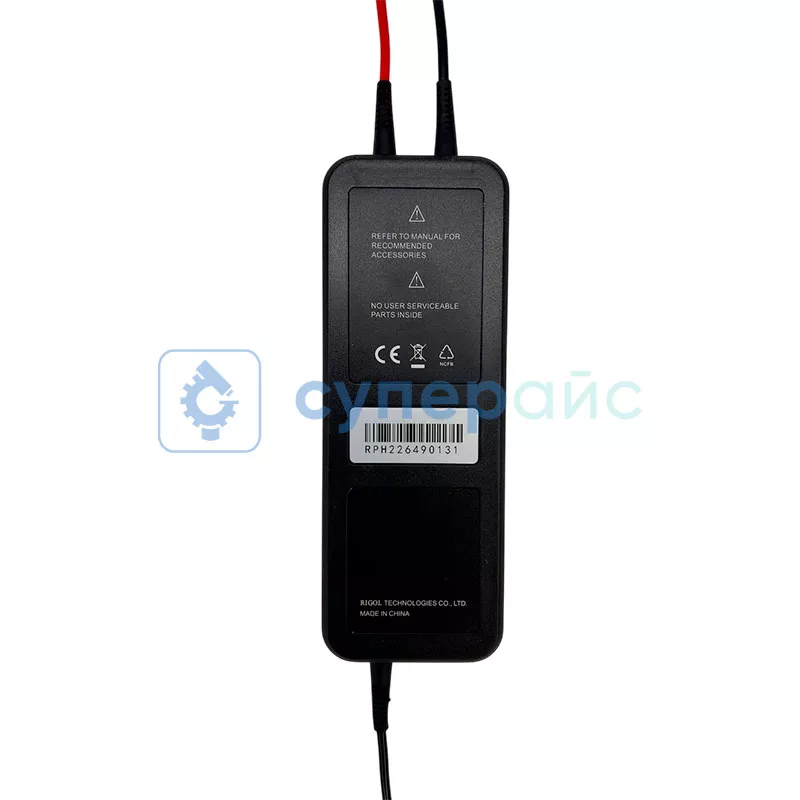

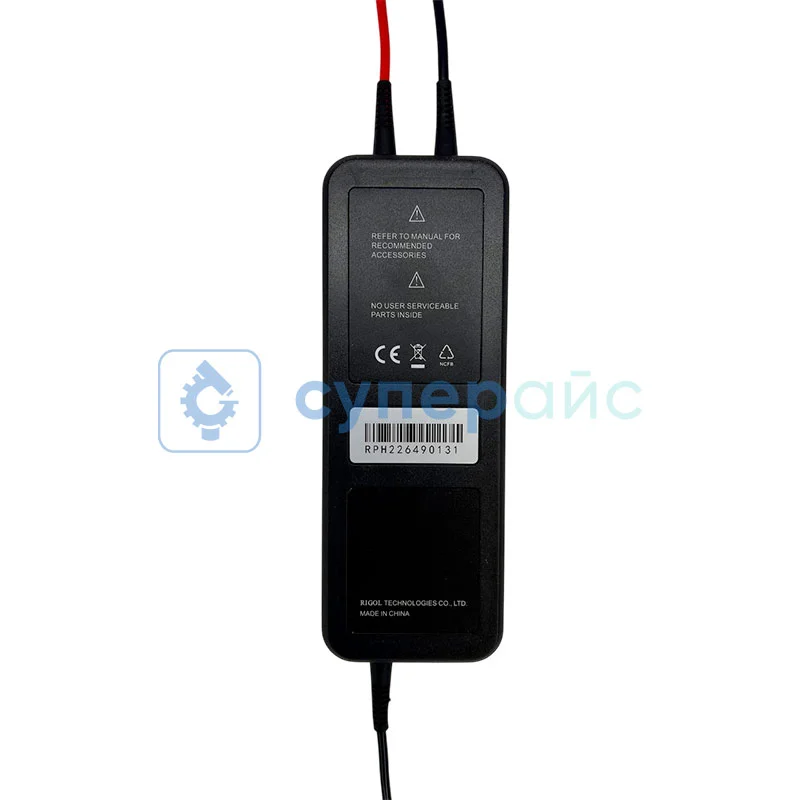

Высоковольтный дифференциальный пробник RIGOL PHA2150 фото 3

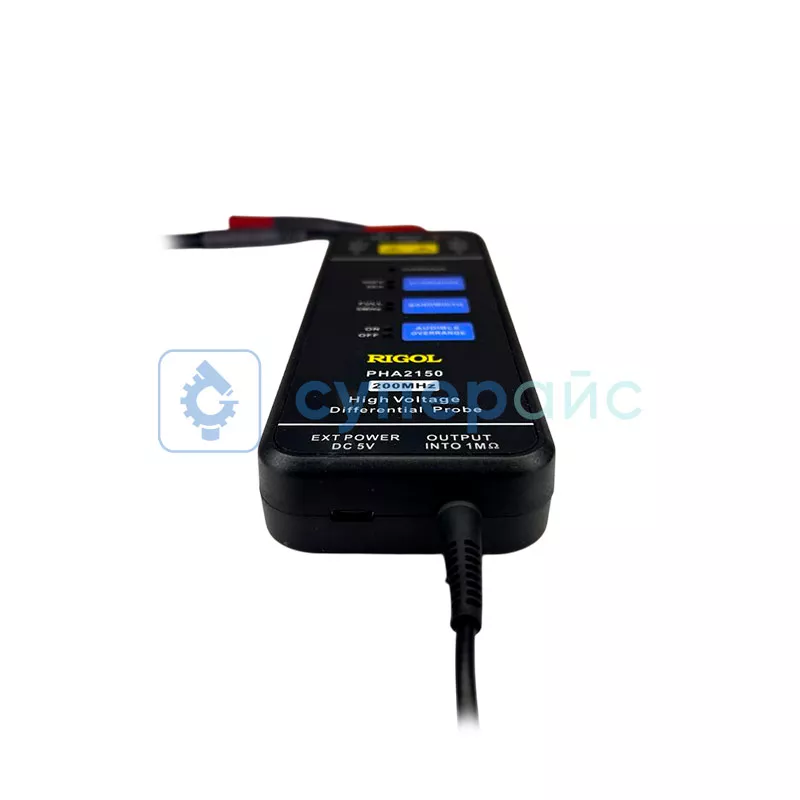

Высоковольтный дифференциальный пробник RIGOL PHA2150 фото 4
О товаре
Пробник для осциллографа RIGOL PHA2150
Звуковая индикация перегрузки
Полоса пропускания: 200 МГц
Время нарастания: 50X: 2,4 нс, 500X: 2 нс
Точность преобразования: ±2 %
167 260 руб.
-10%
Ваша скидка
Ваша экономия
-10%
16 726 руб.
150 534 руб.
150 534 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 2 шт.
О товаре
Пробник для осциллографа RIGOL PHA2150
Звуковая индикация перегрузки
Полоса пропускания: 200 МГц
Время нарастания: 50X: 2,4 нс, 500X: 2 нс
Точность преобразования: ±2 %

Технические характеристики RIGOL PHA2150

Полоса пропускания 50X: 160 МГц
500X: 200 МГц
Коэффициент деления 50X / 500X
Время нарастания 50X: ≤ 10 нс
10X: ≤ 1 нс
Точность преобразования ± 2 %
Входное напряжение 50X: ± 150 В пик-пик
10X: ± 1500 В пик-пик
Напряжение в общем режиме ± 1500 В
Максимальное входное напряжение относительно заземления 600 В CAT II
1000 В CAT I
Входное сопротивление несимметричный вход, относительно GND: 5 МОм ± 1 %
дифференциальный вход: 10 МОм ± 1 %
Входная емкость несимметричный вход, относительно GND: < 4 пФ
дифференциальный вход: < 2 пФ
Коэффициент подавления синфазного сигнала DC: > 80 дБ
100 кГц: > 60 дБ
1 МГц: > 50 дБ
3,2 МГц: > 30 дБ
50 МГц: > 26 дБ
Шум 50X: < 50 мВ
500X: < 300 мВ
Порог срабатывания индикатора перегрузки 50X: 153 В ± 3 В
500X: 1530 В ± 30 В
Время задержки 16 нс
Ограничение диапазона для уменьшения уровня шумов ≥ -3 дБ (5 МГц)
Выходное сопротивление 50 Ом
Звуковая индикация перегрузки есть
Автосохранение есть
Общие характеристики
Длина кабеля 1 м
Рабочая температура 0 - 50 °C, относительная влажность ≤ 85 %
Температура хранения -30 - 70 °C, относительная влажность ≤ 90 %
Габариты 176 x 65 x 25 мм
Габариты упаковки 460 х 330 х 115 мм
Вес брутто 617 г

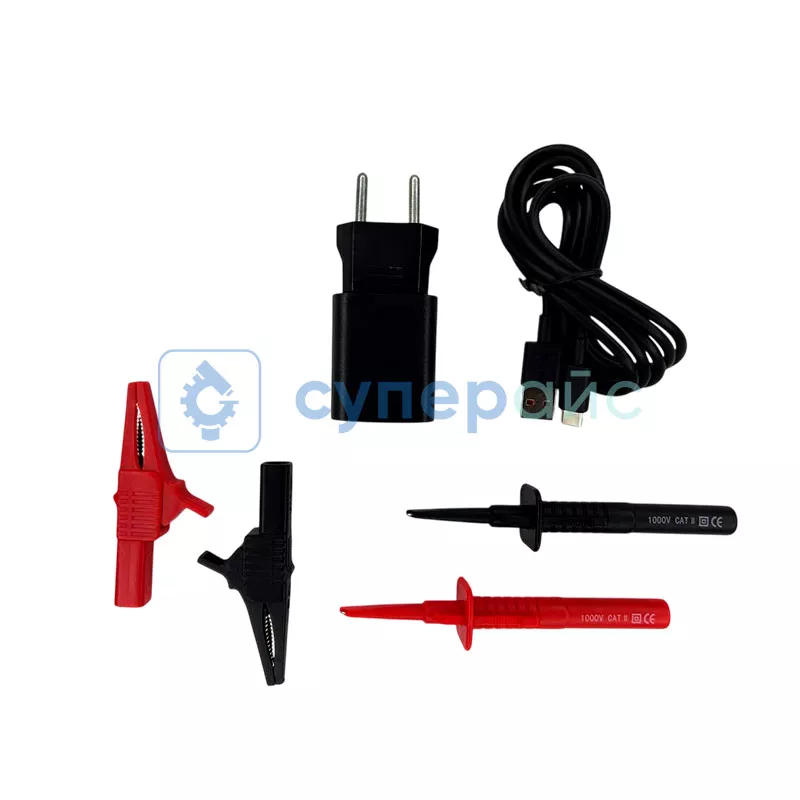

Комплектация пробник RIGOL PHA2150 - 1 шт
Совместимость Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц)
Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus
Двухканальный осциллограф RIGOL DHO1202
Настольный осциллограф RIGOL DS2202A
Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц)
Цифровой осциллограф смешанных сигналов Rigol MSO7014
Цифровой осциллограф RIGOL MSO5072
Запоминающий осциллограф RIGOL MSO2202A
Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц)
Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц)
Осциллограф цифровой настольный RIGOL DHO914S
Осциллограф настольный RIGOL DHO914
Осциллограф цифровой настольный RIGOL DHO924

Обзорная таблица пробников осциллографов RIGOL

Характеристики PHA0150 PHA2150 PHA1150
Полоса пропускания 70 МГц 50X: 160 МГц
500X: 200 МГц
100 МГц
Время нарастания ≤ 5 нс 50X: ≤ 10 нс
10X: ≤ 1 нс
≤ 3,5 нс
Точность преобразования ± 2 %
Выходное сопротивление 50 Ом
Время задержки 21 нс 16 нс 16 нс
Звуковая индикация перегрузки есть
Входная емкость несимметричный вход, относительно GND: < 4 пФ
дифференциальный вход: < 2 пФ
Длина кабеля 1 м

Универсальный пробник RIGOL PHA2150 для осциллографа

RIGOL PHA2150 - это высоковольтный пробник для осциллографа дифференциального типа, который помогает анализировать электрические сигналы. Такой пробник цифровых сигналов полезен при исследованиях оборудования с высокими показателями напряжения.

Входное напряжение модели составляет ±150 В пик-пик при коэффициенте ослабления 50X, что помогает исследовать стандартные электронные схемы без риска повреждения оборудования. При коэффициенте 10X показатель достигает ±1500 В пик-пик, что даёт возможность тестировать высоковольтные компоненты в промышленности.

Характеристики RIGOL PHA2150 обуславливают:

  • большую широту диапазона измерений, подходящую для разных задач;
  • своевременное уведомление о перегрузках при тестировании;
  • лёгкость размещения на рабочем месте и транспортировки ввиду компактного дизайна.

Полоса пропускания 160 МГц при коэффициенте 50X обуславливает способность регистрировать сигналы средней частоты без искажений. Увеличенная до 200 МГц полоса при режиме 500X подойдёт для работы с высокочастотными компонентами.

Длина кабеля составляет 1 м, это помогает оптимизировать рабочее пространство в разных условиях.

Преимущества пробника:

  • совместимость с целой серией осциллографов RIGOL (полный перечень в таблице ниже);
  • небольшое влияние на измеряемую цепь даже при наличии высоких токов;
  • удобная конструкция для профессионального применения.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
