Портативный векторный анализатор цепей LiteVNA62

Код товара: 44565

guarantee Гарантия 12 месяцев

О товаре
Анализатор цепей LiteVNA62
На базе архитектуры NanoVNA и NanoVNA V2 SAA2
Диапазон измерений: 50 кГц - 7 ГГц (сверхширокий)
Стабильность частоты: < 0,5 ppm
ВЧ-разъемы: SMA (розетка)
21 630 руб.
21 630 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
О товаре
Анализатор цепей LiteVNA62
На базе архитектуры NanoVNA и NanoVNA V2 SAA2
Диапазон измерений: 50 кГц - 7 ГГц (сверхширокий)
Стабильность частоты: < 0,5 ppm
ВЧ-разъемы: SMA (розетка)

Технические характеристики LiteVNA62

На базе архитектуры NanoVNA и NanoVNA V2 SAA2
Диапазон измерений 50 кГц - 7 ГГц (сверхширокий)
Эффективный динамический диапазон > 70 дБ (f < 3 ГГц, после калибровки)
> 90 дБ (f < 3 ГГц, после калибровки)
> 50 дБ, (f ≥ 3 ГГц, после калибровки)
Собственный шум S11 < -50 дБ (f < 3 ГГц, после калибровки)
< -40 дБ (f ≥ 3 ГГц, после калибровки)
Стабильность частоты < 0,5 ppm (в диапазоне 0 - 50 °C)
Скорость сканирования > 550 точек/с (двухканальный режим)
> 800 точек/с (одноканальный режим)
усреднение (Avg) = 1
Точек сканирования (на устройстве) 21 - 1024 точки, регулируется
Точек сканирования (по USB) 1 - 1024 точки, регулируется
Наличие слота для карт памяти MicroSD должна поддерживать режим SPI;
максимальный поддерживаемый объем — 32 ГБ;
поддерживаются только файловые системы FAT и FAT32
Полная совместимость с ПО для NanoVNA TinyRFequip_App, NanoVNA-App, NanoVNA-saver
Возможность измерений TDR и DTF (рефлектометрия во временной области) после расчета через IFFT есть
Конструкция используется один смеситель с внутренним ВЧ-переключателем для измерений S11 и S21
Применение любительская радиосвязь, IoT, тестирование систем Wi-Fi и видеопередачи на 5,8 ГГц, другие задачи в диапазоне до 7 ГГц
Общие характеристики
Дисплей 2,8-дюймовый TFT LCD-экран, 320 x 240 пикселей
Питание USB, 5 В ± 0,5 В, макс. 1 А
Аккумулятор Li-Polymer, 3,7 В, 1300 мА·ч
Рабочая температура -10 ~ 50 °C (при температуре ниже 0 °C эффективность аккумулятора снижается)
ВЧ-разъемы SMA (розетка)

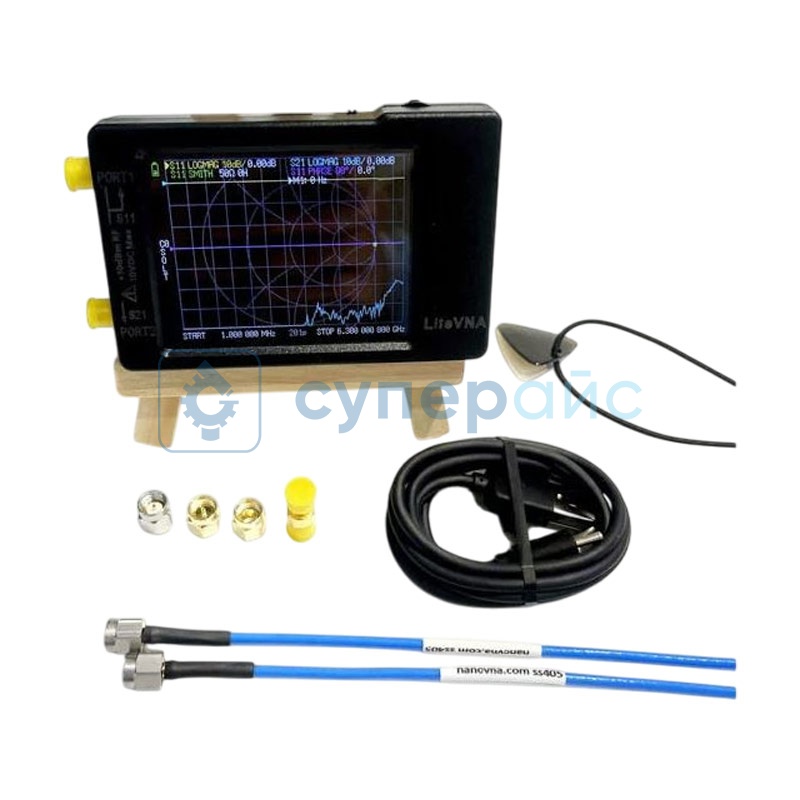

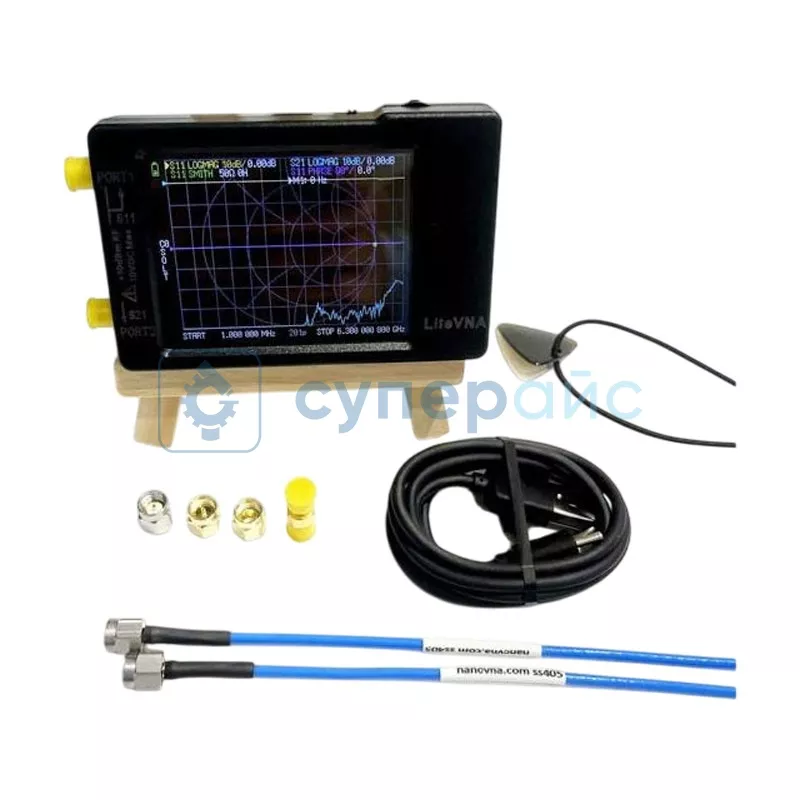

Комплектация анализатор цепей LiteVNA62 – 1 шт
ВЧ-кабель - SMA (папа-папа), длиной 30 см – 2 шт
соединитель - SMA (мама-мама) – 1 шт
комплект простой калибровки SHORT (КЗ) - SMA – 1 шт
комплект простой калибровки OPEN (ХХ) - SMA – 1 шт
комплект простой калибровки LOAD (Нагрузка) - SMA – 1 шт
кабель данных - USB Type-C – 1 шт
стилус для сенсорного экрана – 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
