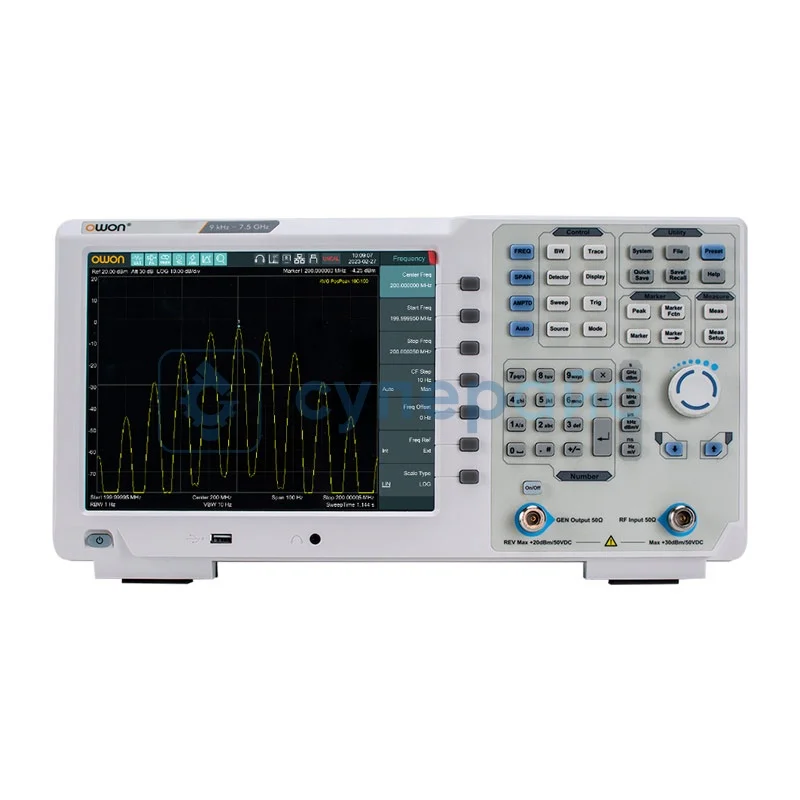

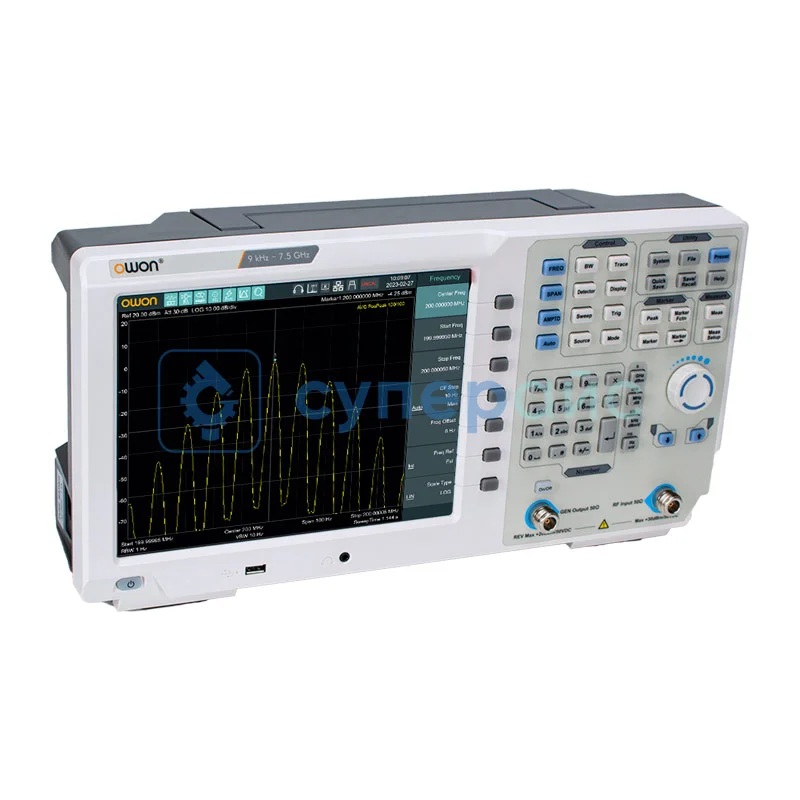

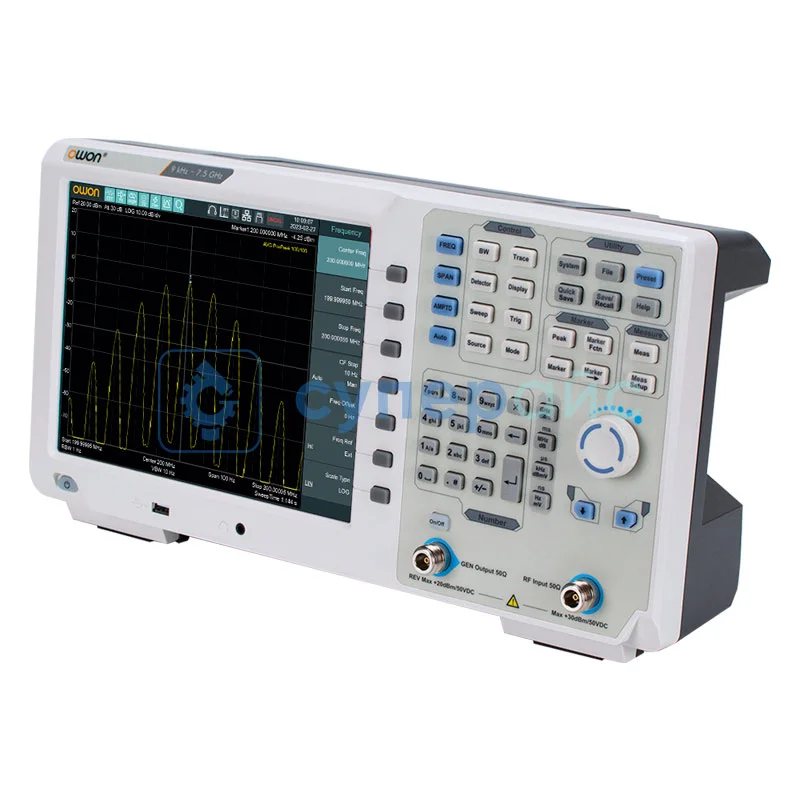

Анализатор спектра цифровой OWON XSA1075P
429 380 ₽
429 380 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20978
Модель (серия)
XSA1075P
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA1075P
Артикул (код товара)
20978
Модель (серия)
XSA1075P
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Диапазон полосы пропускания
Средний уровень шума
151 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
7,5 ГГц
Вес (кг)
5
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
micro USB
LAN
HDMI
TTL
BNC
micro USB
LAN
HDMI
TTL
BNC
Вид исполнения
Настольное
Показать больше
Показать меньше
Описание OWON XSA1075P
Технические характеристики OWON XSA1075P
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 3 МГц, в последовательности 1-3-5-10 |
| Полоса разрешения | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды |
средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 7,5 ГГц, предусилитель выключен |
| Постоянное напряжение | 50 В |
| Непрерывная радиочастотная мощность | затухание = 40 дБ, +20 дБм (100 мВ) |
| Макс. уровень повреждения | +30 дБм (1 Вт) |
| Средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм от 3,6 ГГц до 6 ГГц: -134 дБм < -124 дБм от 6 ГГц до 7,5 ГГц: -129 дБм < -119 дБм |
| Предусилитель включен |
от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм от 3,6 ГГц до 6 ГГц: -154 дБм < -144 дБм от 6 ГГц до 7,5 ГГц: -149 дБм < -139 дБм |
| Средний уровень шума | 151,2 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Ось логарифмического уровня | 0,01 - 1000 дБ |
| Ось линейного уровня | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 8 |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, выборка, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | очистить запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | ± 0,7 дБ |
| Предусилитель включен | ± 1,0 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1024 x 768 пикселей |
| Диагональ дисплея | 10,4 дюйма |

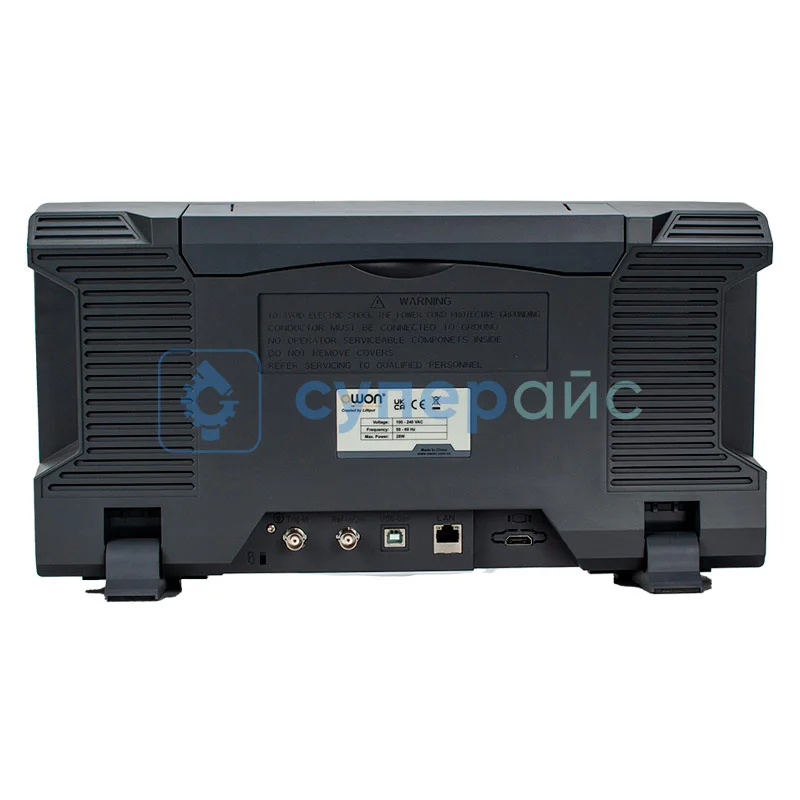

| Интерфейс | micro USB, USB, HDMI, RF вход, GEN выход, BNC, TTL, LAN, Jack |
| Габариты | 540 х 235 х 355 мм |
| Вес | 6,35 кг |
| Комплектация |
анализатор спектра OWON XSA1075P – 1 шт шнур питания – 1 шт USB кабель – 1 шт диск с программным обеспечением – 1 шт руководство пользователя – 1 шт |
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA1075P | XSA1036P-TG | XSA1015P-TG | XSA1032P-TG |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 7,5 ГГц | 3,6 ГГц | 1,5 ГГц | 3,2 ГГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц | |||
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Вид исполнения | Настольное | |||
| Следящий генератор | Нет | Да | Да | Да |
Спектроанализатор OWON XSA1075P
Цифровой анализатор спектра OWON XSA1075P предназначен для измерения параметров радиочастотных сигналов в широком диапазоне. Прибор оснащен ЖК-экраном с разрешением 1024 x 768 пикселей, который обеспечивает четкое отображение спектрограмм и графиков. Измеряемая частота находится в пределах 9 кГц - 7,5 ГГц. Аппарат подходит для многих вариантов практического применения в области радиотехники.
Разрешение 1 Гц дает возможность детального анализа сигналов с близко расположенными спектральными составляющими.
Модель XSA1075P измеряет амплитуду в диапазоне от 100 кГц до 10 МГц (до +10 дБм и выключенном предусилителе). Также поддерживается диапазон 10 МГц - 7,5 ГГц (если средний уровень шумов ограничен +20 дБм, а предусилитель также выключен).
Спектральный анализатор частот XSA1075P работает с непрерывной радиочастотной мощностью при затухании 40 дБ на уровне +20 дБм (100 мВ). Конструкция прибора рассчитана на работу в лабораторных и производственных условиях. Дисплей с высоким разрешением упрощает визуальный контроль спектральных характеристик в сравнении с приборами, оснащенными экранами меньшей четкости или аналоговой техникой.
Специалисты, для которых подойдет OWON XSA1075P:
- инженеры радиосвязи;
- разработчики беспроводного оборудования;
- специалисты по электромагнитной совместимости;
- техники сервисных центров;
- преподаватели радиотехнических дисциплин.
Параметры шума и амплитуды, поддерживаемые моделью, делают возможной регистрацию слабых сигналов на фоне помех.
Задачи, которые поможет решать устройство:
- настройка передающей радиоаппаратуры;
- контроль излучений электронных устройств;
- поиск источников радиопомех;
- измерение параметров антенн и фильтров.
