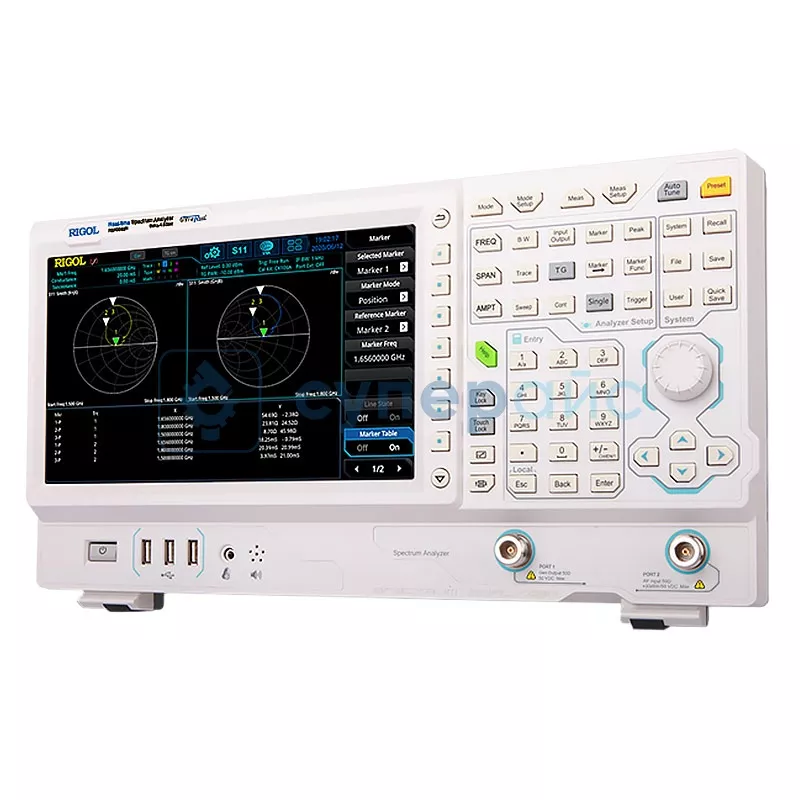

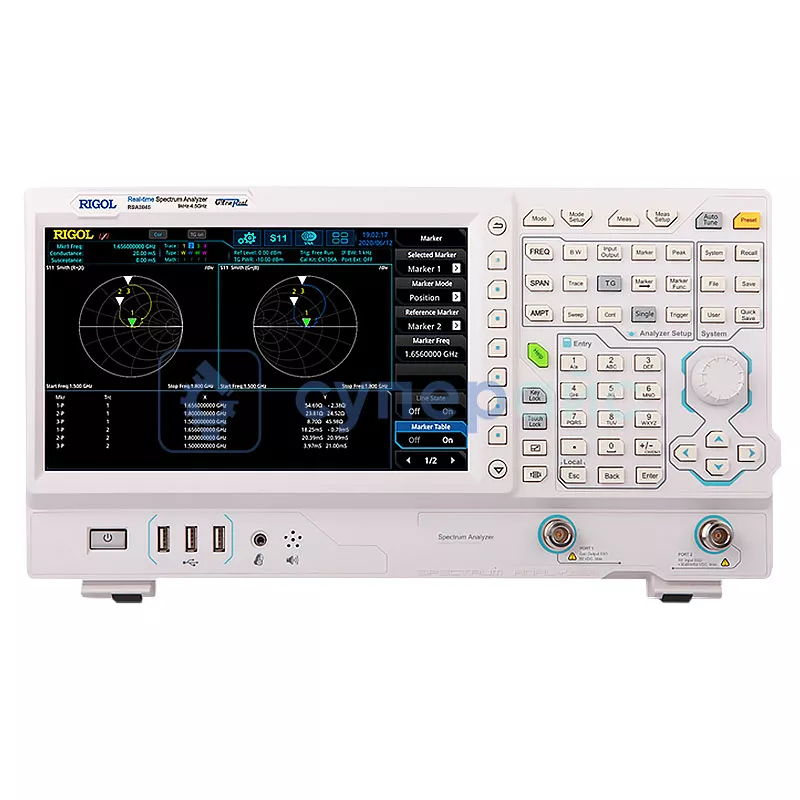

Анализатор спектра Rigol RSA3045
675 000 ₽
675 000 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
26865
Модель (серия)
RSA3045
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol RSA3045
Артикул (код товара)
26865
Модель (серия)
RSA3045
Страна производства
Китай
Гарантия, мес.
12
Диапазон полосы пропускания
Средний уровень шума
141 дБм
161 дБм
161 дБм
Тип спектроанализатора
Цифровой
Настольный (стационарный)
Настольный (стационарный)
Мин. частота
9 кГц
Вес (кг)
4,95
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Вид исполнения
Настольное
Описание Rigol RSA3045
Технические характеристики Rigol RSA3045
| Частота | 9 кГц - 4,5 ГГц |
| Опорная частота | 10 МГц |
| Точность после калибровки | < 1 ppm |
| Температурная стабильность источника опорной частоты (0 - 50°C) | < 0,5 ppm |
| Режим GPSA (частота) | |
| Режим стандартного анализатора спектра | разрешение: ± полоса обзора / (кол. точек развертки-1) |
| Счетчик частоты |
разрешение: 1 Гц погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Диапазон частот | 0 - 100 Гц, разрешение 2 Гц |
| Фазовый шум (500 МГц, 20 - 30°C) |
1 кГц: < - 95 дБс / Гц 10 кГц: < - 100 дБц / Гц, < -102 дБц / Гц 100 кГц: < - 100 дБц / Гц, < -102 дБц / Гц 1 МГц: < - 110 дБц / Гц, < -112 дБц / Гцц |
| Пропускная способность | |
| Полоса пропускания | 10 Гц до 3 МГц, в последовательности 1 - 3 - 10 |
| Точность RBW | <5% |
| Коэффициент формы фильтра разрешения (60 дБ: 3 дБ) | < 5:1 |
| Полоса пропускания видео (- 3 дБ) | от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Полоса пропускания разрешения (- 6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Режим GPSA (амплитуда) | |
| Диапазон |
fc ≥ 10 МГц DANL до +30 дБм |
| Максимальный безопасный уровень входного сигнала | |
| Напряжение постоянного тока | 50 В |
| Постоянная радиочастотная мощность |
+ 30 дБм (1 Вт), понижение ≥ 40 дБ, предусилитель выключен; - 10 дБм, понижение = 20 дБ, предусилитель включен |
| Отображаемый средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 100 кГц < - 120 дБм (типичный); от 100 кГц до 20 МГц < - 135 дБм, < - 140 дБм (типичный); от 20 МГц до 1,5 ГГц < - 138 дБм, < - 141 дБм (типичный) |
| Частотная характеристика | |
| Предусилитель выключен | от 100 кГц до 1,5 ГГц <0,7 дБ, <0,5 дБ (типичный) |
| Предусилитель включен | от 100 кГц до 1,5 ГГц <1 дБ, <0,5 дБ (типичный) |
| Индикация уровня | |
| Логарифмическая шкала | от 1 дБ до 200 дБ |
| Линейная шкала | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 6 |
| Детектор трассировки | normal, pos-peak, neg-peak, sample, RMS average, voltage average, and quasi-peak |
| Функция трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустой |
| Единица измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, сЗ, мкВт, МВт, Вт |
| Аттенюатор | |
| Диапазон ослабления | 0 - 50 дБ, с шагом 1 дБ |
| Погрешность переключения (fц=50 МГц, отн 10 дБ, предусилитель выкл) | < 0,3 дБ |
| Установка контрольного уровня | |
| Логарифмическая шкала | -170 дБм - +30 дБм с шагом 0,01 дБ |
| Линейная шкала |
707 пВ - 7,07 В; разрешение 0,11% |
| Погрешность переключения RBW |
1 Гц - 1 МГц: <0,1 дБ; 3 МГц - 10 МГц: <0,3 дБ |
| Искажение | |
| Перехват второй гармоники (SHI) | fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, понижение = 0 дБ, предусилитель выключен |
| Перехват третьего порядка (TOI) |
fc ≥ 50 МГц, два тона - 20 дБм на входном микшере с интервалом 200 кГц, понижение = 0 дБ, предусилитель выключен; +11 дБм, +15 дБм (типичный) |
| Сжатие с коэффициентом усиления 1 дБ (P1dB) |
fc ≥ 50 МГц, затухание = 0 дБ, предусилитель выключен; 0 дБм (номинальный) |
| Развертка | |
| Время развертки |
нулевой обзор: 1 мкс - 4000 с; полоса обзора ≥10 Гц: 1 мкс - 6000 с |
| Погрешность времени развертки |
нулевой обзор: 5%; полоса обзора ≥10 Гц, RBW ≥1 кГц: 5% |
| Тип запуска | непрерывный, однократный |
| Триггер | |
| Свободный запуск | источника триггера, внешний 1, внешний 2, видео |
| Диапазон задержки срабатывания |
≥ 10 Гц - от 0 до 500 мс; нулевой диапазон - от 0 до 500 мс |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени | 10 МГц |
| Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера 9,3 мкс |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Кайзера (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) |
40 МГц: 100 кГц / 3,21 МГц; 25 МГц: 62,8 кГц / 2,01 МГц; 10 МГц: 25,1 кГц / 804 кГц; 1 МГц: 2,51 кГц / 80,4 кГц; 100 кГц: 251 Гц / 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/сек |
| Скорость БПФ | 146,484 БПФ/сек |
| Количество маркеров | 8 |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | > 156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | < 0,5 дБ |
| Lинамический диапазон без паразитных составляющих (SFDR) | <- 50 дБн |
| Измерение спектральной плоскости | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | 32 мс - 10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон (охват. Bitmap) | 200 дБ |
| Измерение распределения мощности по времени | |
| Мин. время захвата | 187,9 мкс |
| Макс. время захвата | 40 с |
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |

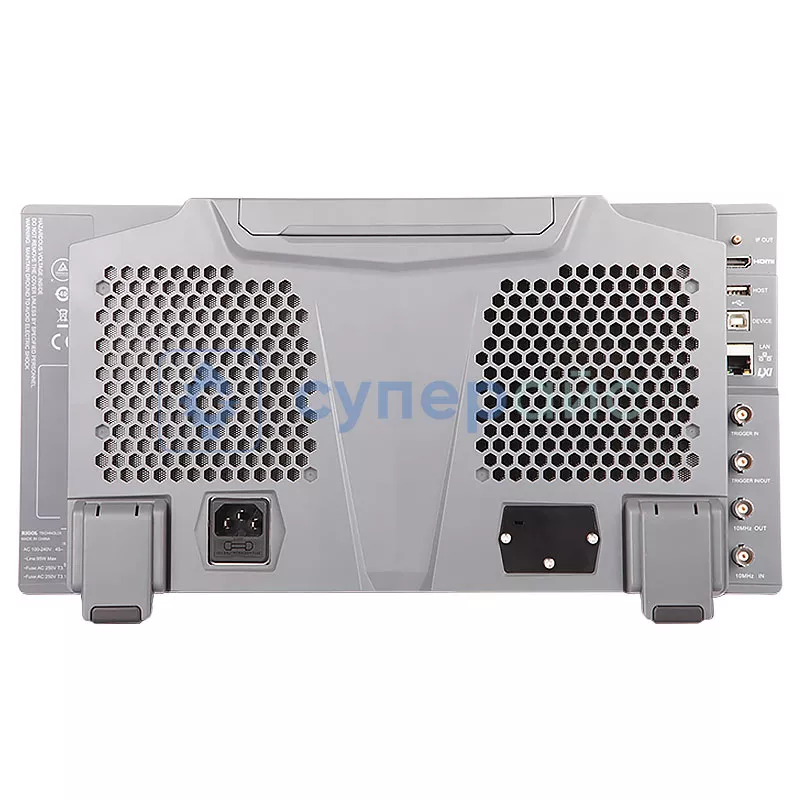

| Входы / Выходы | |
| ВЧ вход | разъем N-типа (female), импеданс 50 Ом |
| Выход трекинг-генератора | разъем N-типа (female), импеданс 50 Ом |
| Вход / выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / выход внешнего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс ≥ 1 кОм уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 / выход синхронизации |
разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
| Выход ПЧ |
частота 430 МГц ± 20 МГц разъем SMB (male) импеданс 50 Ом |
| Общие характеристики | |
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, цветной 24-разрядный |
| Интерфейс | USB, LAN, HDMI |
| Функция поддержки принтера | есть |
| Объем оперативной памяти | 512 М |
| Диапазон входного напряжения переменного тока | от 100 В до 240 В (номинальное) |
| Частота переменного тока | от 45 Гц до 440 Гц |
| Потребляемая мощность | 55 Вт (типичная), макс. 90 Вт со всеми опциями |
| Рабочая температура | от 0 до 50 ℃ |
| Габариты | 410 x 224 х 135 мм |
| Вес | 4,95 кг |
| Комплектация |
настольный анализатор спектра Rigol RSA3045 – 1 шт; кабель питания – 1 шт; руководство пользователя – 1 шт |
Документация и ПО Rigol RSA3045
Название
Язык
Версия
Размер и тип
Краткая инструкция для анализаторов спектра Rigol серии RSA3000(N)
Язык:
Английский
Размер и тип:
1.21 МБ,
PDF
Руководство пользователя анализаторов спектра Rigol серии RSA3000(N)
Язык:
Английский
Версия:
00.01.00
Размер и тип:
2.87 МБ,
PDF
Руководство по программированию для анализаторов спектра Rigol серии RSA3000
Язык:
Английский
Версия:
00.01.00
Размер и тип:
1.78 МБ,
PDF
Программное обеспечение UltraSpectrum для анализаторов спектра Rigol
Язык:
Английский
Размер и тип:
31,5 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Rigol RSA3045
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16783
Модель (серия):
HSA2016A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17578
Модель (серия):
HSA1016-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20946
Модель (серия):
DSA875
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17423
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17421
Модель (серия):
1036TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17411
Модель (серия):
1015TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
18711
Модель (серия):
-
Производитель:
LTDZ
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
0,250
Сложность:
2
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19314
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
1,5
Сложность:
2
Встроенный дисплей:
Да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26865
Модель (серия):

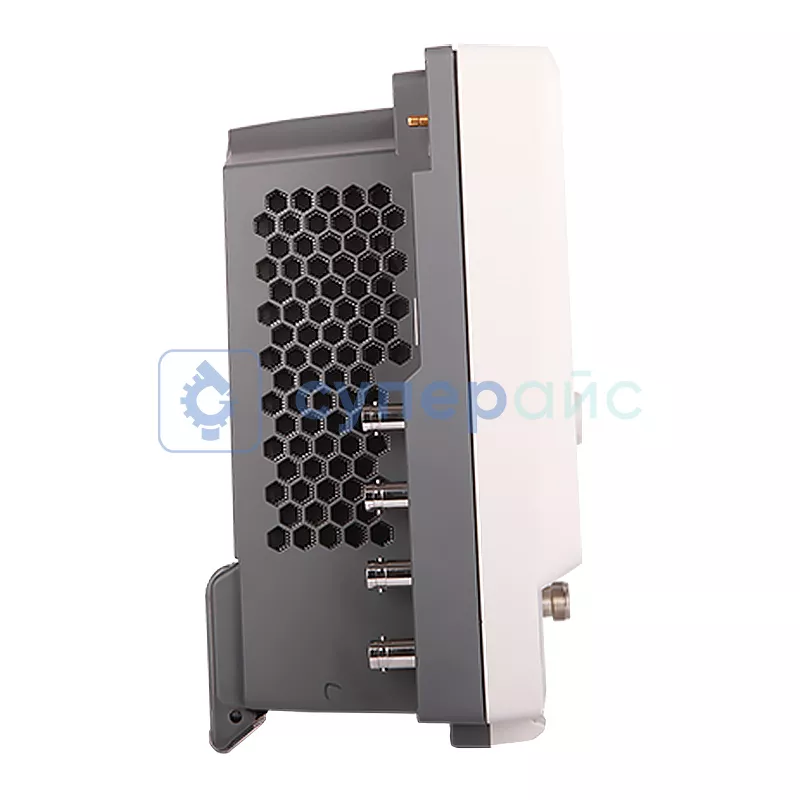

RSA3045
Производитель:
Rigol
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 кГц - 15 МГц
Вес (кг):
4,95
Сложность:
2
Встроенный дисплей:
Да
