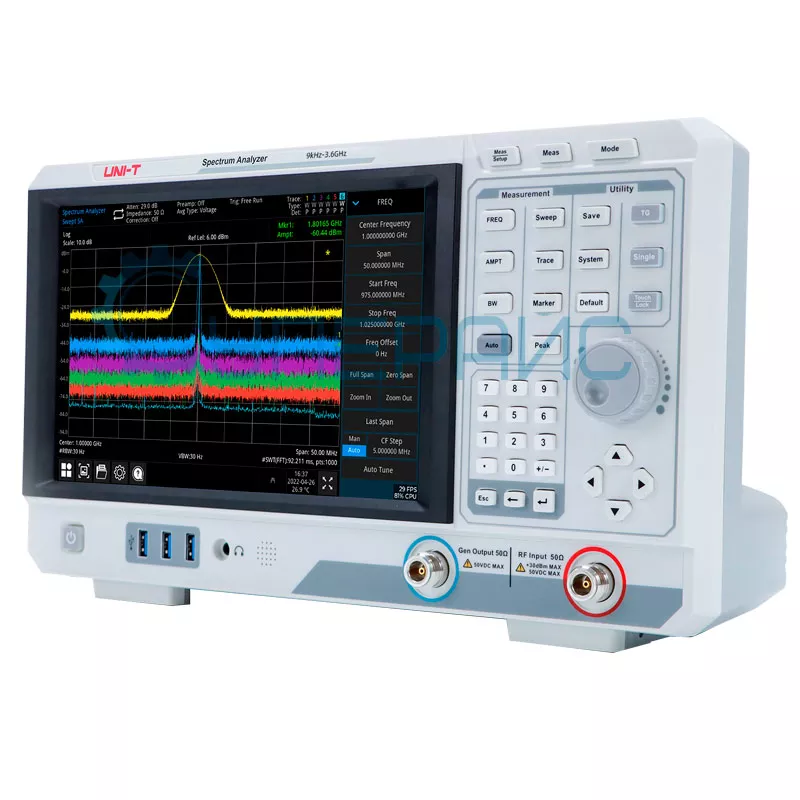

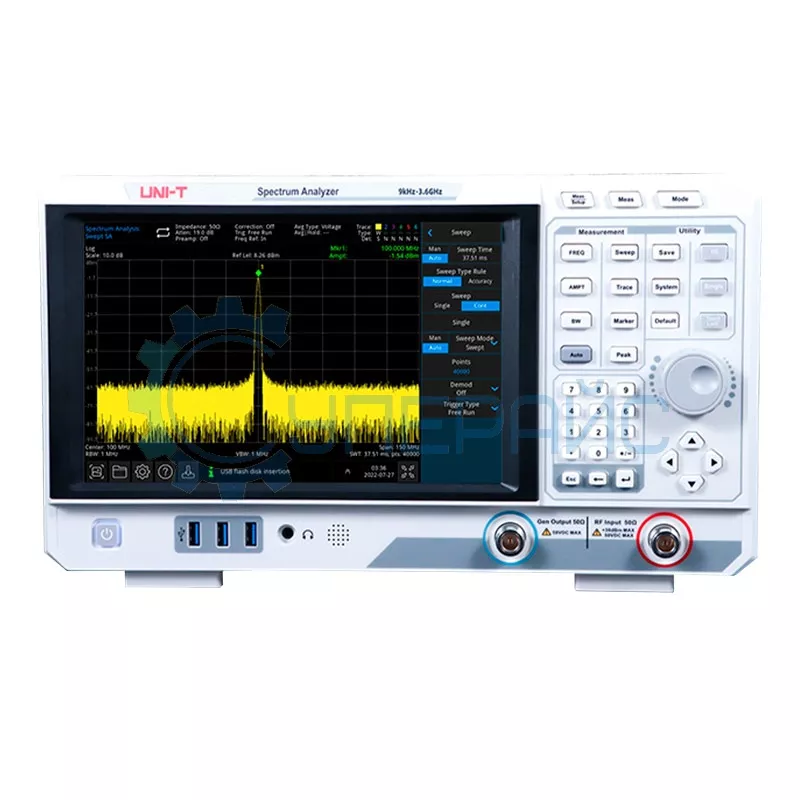

Цифровой спектроанализатор UNI-T UTS3021B
308 550 ₽
308 550 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
21372
Модель (серия)
UTS3021B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTS3021B
Артикул (код товара)
21372
Модель (серия)
UTS3021B
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Диапазон полосы пропускания
Средний уровень шума
161 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
2,1 ГГц
Вес (кг)
4,55
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
HDMI
TTL
HDMI
TTL
Вид исполнения
Настольное
Показать больше
Показать меньше
Описание UNI-T UTS3021B
Технические характеристики UNI-T UTS3021B
| Частотный диапазон | 9 кГц - 2,1 ГГц |
| Разрешение | 1 Гц |
| Внутренняя опорная частота 10 МГц | |
| Заданная частота | 10 МГц |
| Точность | ± [(время с момента последней регулировки x скорость старения) + температурная стабильность + точность калибровки] |
| Точность начальной калибровки | < 1 ppm |
| Температурная стабильность | < 1 ppm |
| Скорость износа | 0,5 ppm / год, 3 ppm / 20 лет |
| Точность считывания частоты (начало, стоп, центр, маркер) | |
| Разрешение маркера | промежуток / (точка развертки-1) |
| Точность маркера | ± (частота маркера x точность опорной частоты + 1 % x интервал + 10 % x RBW + разрешение маркера） |
| Режим маркера | нормальный, дельта, зафиксированный |
| Функции маркера | шум, мощность группы, плотность полосы, Н дБ, счетчик |
| Разрешение счетчика | 1 Гц |
| Точность частотомера | ± [частота маркера x точность опорной частоты + разрешение счетчика] |
| Диапазон частот (FFT и режим развертки) | |
| Диапазон развертки | 0 Гц, от 100 Гц до 2,1 Гц |
| Точность развертки |
ST: ± [0,25%*диапазон+диапазон/ (точки-1)]; FFT: ± [0,10%*диапазон+диапазон/ (точки-1)]; |
| Время развертки и запуск | |
| Время развертки |
от 1 мс до 4000 с; от 1 мкс до 4000 с |
| Правило типа развертки | точность, нормальный |
| Режим развертки | ST, FFT |
| Правила развертки | одиночный, непрервный |
| Тип триггера | свободный, внешний, видео |
| Внешний триггерный вход | TTL, рост / падение |
| Полоса разрешения (RBW) | |
| Диапазон (полоса пропускания – 3 дБ) | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Селективность (– 60 дБ / – 3 дБ) | < 4,8: 1 (номинальное значение) |
| Точность полосы пропускания (– 3 дБ) | < 5 % (номинальный) |
| Пропускная способность видео (VBW) | |
| Диапазон | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Точность пропускной способности видео | < 5 % |
| Диапазон амплитуд | |
| Диапазон | от 10 МГц до максимальной частоты |
| Референтный уровень | от 100 дБм до + 30 дБм, шаг 1 дБ |
| Предусилитель | 20 дБ, номинальный, от 9 кГц до 2,1 ГГц |
| Диапазон входного аттенюатора | 0 - 51 дБ, шаг 1 дБ |
| Максимальный безопасный входной уровень | |
| Напряжение постоянного тока | 50 В постоянного тока |
| Максимальная мощность непрерывного радиочастотного сигнала | ≤ + 33 дБм |
| Диапазон отображения | |
| Логарифмический масштаб | от 1 дБ до 200 дБ |
| Линейный масштаб | от 0 до опорного уровня |
| Единицы масштаба | дБм, дБмВ, дБмкВ, В, Вт |
| Диапазон точек развертки (трассировки) | 40001 |
| Количество трасс | 6 |
| Детектор | образец, пик, отрицательный, нормальный, средний |
| Частотная характеристика при температуре 20℃ - 30℃, относительной влажности 30% -70%, входное затухание 20 дБ, относительно 50 МГц | |
| Предусилитель выключен |
от 9 кГц до 3,6 ГГц: ± 0,6 дБ; ± 0,3 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 0,8 дБ; ± 0,6 дБ (типичное значение) |
| Предусилитель включен |
от 100 кГц до 3,6 ГГц: ± 1,0 дБ; ± 0,8 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 1,2 дБ; ± 1,0 дБ (типичное значение) |
| Разница и точность | |
| Точность переключения полосы пропускания разрешения | относительно логарифмического разрешения по полосе пропускания 10 кГц ± 0,2 дБ, линейного разрешения ± 0,01 (номинальное значение) |
| Точность переключения входного затухания |
20 - 30 ℃, fc = 50 МГц, предусилитель выключен, относительное затухание 20 дБ, входное затухание 1–51 дБ; ± 0,5 дБ |
| Абсолютная точность амплитуды |
20 - 30 ℃, fc = 50 МГц, RBW = 1 кГц, VBW = 1 кГц, пиковые детекторы, входное затухание 20 дБ; ± 0,4 дБ, уровень входного сигнала – 20 дБм, предусилитель выключен; ± 0,5 дБ, уровень входного сигнала – 40 дБм, предусилитель включен |
| Общая точность абсолютной амплитуды |
20 - 30 ℃, Fc >100 кГц, уровень входного сигнала - 50 дБм - 0 дБм, Полоса разрешения = 1 кГц, полоса пропускания = 1 кГц, пиковые детекторы, входное затухание 20 дБ, предусилитель выключен, точность 95 %; ± (0,4 дБ + частотная характеристика) |
| Коэффициент стоячей волны входного напряжения (КСВН) | < 1,8 (номинальное значение) |
| Средний уровень шума | |
| Предусилитель выключен |
100 кГц - 500 кГц: - 108 дБм (номинальное значение) 500 кГц - 1 МГц: 120 дБм, -124 дБм (типичное значение) 1 МГц - 10 МГц: -127 дБм, -130 дБм (типичное значение) 10 МГц - 200 МГц: -142 дБм, -145 дБм (типичное значение) 200 МГц - 1,5 ГГц: 143 дБм, -146 дБм (типичное значение) 1,5 - 3,2 ГГц: -140 дБм, -143 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: - 135 дБм, -140 дБм (типичное значение) |
| Предусилитель включен |
100 кГц - 500 кГц: -130 дБм (номинальное значение) 500 кГц - 1 МГц: -145 дБм, -150 дБм (типичное значение) 1 МГц - 10 МГц: -155 дБм, -158 дБм (типичное значение) 10 МГц - 200 МГц: -162 дБм, -164 дБм (типичное значение) 200 МГц - 1,5 ГГц: -161 дБм, -164 дБм (типичное значение) 1,5 - 3,2 ГГц: -159 дБм, -161 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: -155 дБм, -158 дБм (типичное значение) |
| Фазовый шум | |
| Смещение |
10 кГц: ＜- 95 дБн / Гц (индекс)＜- 98 дБн / Гц (типичное значение); 100 кГц: ＜- 93 дБн / Гц (индекс)＜- 98 дБн / Гц (типичное значение); 1 МГц: ＜- 115 дБн / Гц (индекс)＜- 116 дБн / Гц (типичное значение) |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-экран |
| Диагональ дисплея | 10,1 дюйма |
| Разрешение дисплея | 1280 х 800 |
| Интерфейс дисплея | HDMI 1.4 |
| Интерфейс источника трассировки на передней панели | Type-N, розетка, 50 Ом |
| Интерфейс внешнего триггера | TTL, BNC female |
| Интерфейс | USB 2.0, USB 3.0, |
| Интерфейс локальной сети | LAN(VXI11), 10 / 100 / 1000 Base, RJ-45 |
| Рабочая температура | 0 - +40 ℃ |
| Температура хранения | -20 - +70 ℃ |
| Охлаждение | воздушное |
| Габариты | 378 х 218 х 120 мм |
| Вес | 4,55 кг |
| Комплектация | анализатор спектра UNI-T UTS3021B – 1 шт |
Обзорная таблица анализаторов спектра UNI-T
| Характеристики | UTS3036B | UTS3021B | UTS3084T | UTS3084B |
| Следящий генератор | Нет | Нет | Да | Нет |
| Разрешение: | 1 Гц | |||
| Средний уровень шума | 161 дБм | |||
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 3,6 ГГц | 2,1 ГГц | 8,4 ГГц | 8,4 ГГц |
| Диапазон полосы пропускания | 1 Гц - 3 МГц | |||
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ HDMI/ TTL | |||
Документация и ПО UNI-T UTS3021B
Название
Язык
Версия
Размер и тип
Руководство пользователя спектроанализаторов UNI-T серии UTS3000B
Язык:
Английский
Размер и тип:
1,85 МБ,
pdf
Отзывы UNI-T UTS3021B
SUPEREYES.RU
05.08.2025 21:05:23
Цифровой спектроанализатор UNI-T UTS3021B
Цифровой анализатор UNI-T UTS3021B
Диапазон частот: 9 кГц - 2,1 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Guest
05.08.2025 21:05:23
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
SUPEREYES.RU
06.08.2025 04:13:11
Guest
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
Здравствуйте!
Спасибо за ваш отзыв и полезное уточнение о спектроанализаторе UNI-T UTS3021B. Согласны — эта модель хорошо подойдет для базовых задач, хотя действительно поддерживает только АМ и ФМ декодирование, без QAM. Мы ценим ваш комментарий — он поможет другим клиентам сделать осознанный выбор.
Всегда рады видеть вас в нашем магазине!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
05.08.2025 21:05:23
Цифровой спектроанализатор UNI-T UTS3021B
Цифровой анализатор UNI-T UTS3021B
Диапазон частот: 9 кГц - 2,1 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Guest
05.08.2025 21:05:23
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
SUPEREYES.RU
06.08.2025 04:13:11
Guest
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
uts3021B - это довольно крепкий середничок.
К сожалению у него нет декодера QAM модуляции. Только АМ и ФМ декодирование.
Здравствуйте!
Спасибо за ваш отзыв и полезное уточнение о спектроанализаторе UNI-T UTS3021B. Согласны — эта модель хорошо подойдет для базовых задач, хотя действительно поддерживает только АМ и ФМ декодирование, без QAM. Мы ценим ваш комментарий — он поможет другим клиентам сделать осознанный выбор.
Всегда рады видеть вас в нашем магазине!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16783
Модель (серия):
HSA2016A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
913
Модель (серия):
DSA710
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
100 Гц - 1 MГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23323
Модель (серия):
RSA5065-TG
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,95
Сложность:
2
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13922
Модель (серия):
UTD2072CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17408
Модель (серия):
S1015
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17411
Модель (серия):
1015TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17535
Модель (серия):
XSA805
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17526
Модель (серия):
DSA832E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

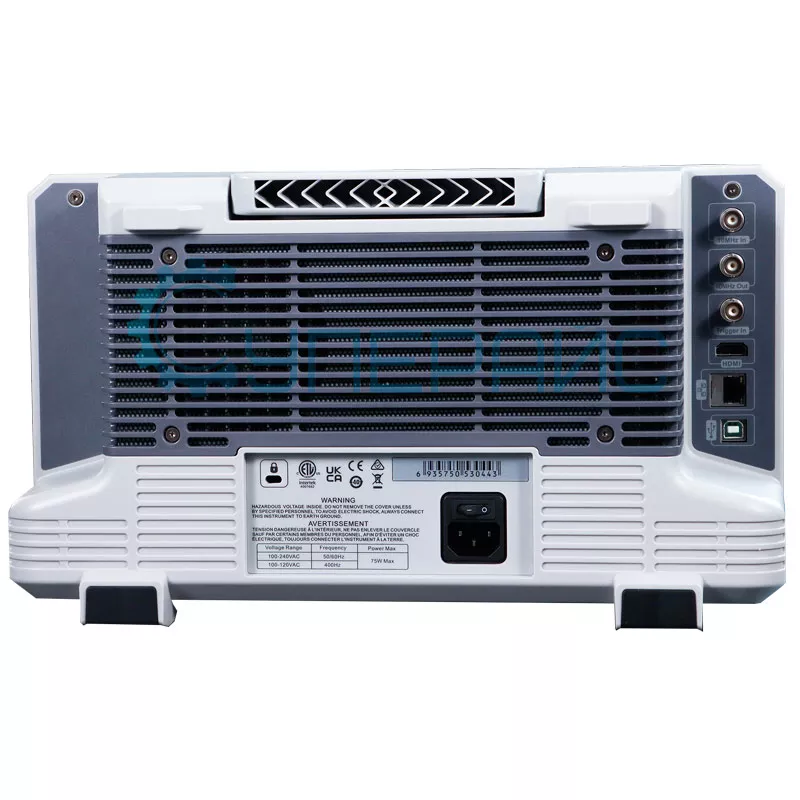

Артикул (код товара):
21372
Модель (серия):
UTS3021B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
