ВНИМАНИЕ! Производство Инфракрасной паяльной станции Dinghua DH-G200 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Инфракрасная паяльная станция Dinghua DH-A2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Dinghua DH-G200

Характеристики инфракрасной паяльной станции
Рабочее напряжение переменный ток: 220 В ± 10% 50 / 60 Гц
Потребляемая мощность 5 300 Вт
Размеры BGA чипов от 2 мм х 2 мм до 50 мм х 50 мм
Размеры печатной платы макс: 400 мм х 380 мм
мин: 22 мм х 22 мм
Дополнительные держатели для платы есть
Подсветка рабочей зоны одна лампа
Хранение термопрофилей есть
Применение свинцовая и бессвинцовая пайки
Позиционирование V-образный паз с фиксирующими винтами, регулировка по осям X, Y, а так же выставление угла R с помощью микрометра, функция микро-регулировки, точность позиционирования ± 0,01 мм
Контроль температуры К-термопара, замкнутый контур, точность поддержания ± 1°С
Управление высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC
Точная оптическая система позиционирования увеличение компонентов от 10 до 100 раз, видеокамера CCD с высоким разрешением и цветопередачей
Интерфейс для подключения к компьютеру USB 2.0
Охлаждение перекрестный вентилятор
Защита от перегрева есть
Звуковое оповещение есть
Вакуумный пинцет есть
Функция аварийной остановки есть
Характеристики верхнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1 200 Вт
Позиционирование нагревателя одна степень свободы
Характеристики нижнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1 200 Вт
Характеристики ИК подогревателя
Тип нагревателя инфракрасный
Размеры нагревателя 250 мм х 340 мм
Мощность нагревателя 2 700 Вт
Общие характеристики
Язык интерфейса английский
Цвет черный
Дисплей HD дисплей, 7 дюймов
Габариты 550 мм х 580 мм х 720 мм
Вес нетто 60 кг
Комплектация инфракрасная станция Dinghua DH-G200 – 1 шт.
монитор – 1 шт.
сменные насадки для нижнего нагревателя 34 мм х 34 мм, 55 мм х 55 мм – 2 шт.
сменные насадки для верхнего нагревателя 31 мм х 31 мм, 38 мм х 38 мм, 41 мм х 41 мм – 3 шт.
датчик-термопара – 1 шт.
вакуумная присоска – 1 шт.
кисточка – 1 шт.
крепежный винт – 6 шт.
опорный винт – 4 шт.
универсальное крепление – 6 шт.
инструкция – 1 шт.
диск – 1 шт.

Инфракрасная паяльная станция Dinghua DH-G200 с оптической системой позиционирования

Инфракрасный ремонтный центр Dinghua DH-G200 предназначен для стандартной и бессвинцовой пайки в промышленных и лабораторных условиях. Он специально разработан для работы с наиболее сложными печатными узлами, выполненными на многослойных печатных платах, и позволяет производить монтаж и демонтаж различных радиокомпонентов, а также микросхем с малым шагом в корпусах BGA. Инфракрасная станция сочетает в себе все преимущества гибридной технологии: верхнего и нижнего термовоздушных нагревателей и ИК подогревателя. Высокая мощность нагревателей гарантируют равномерный нагрев широкоформатных плат, как по площади, так и по толщине.

Решив купить инфракрасную паяльную станцию Dinghua DH-G200, Вы получаете универсальный ремонтный комплекс для монтажа и демонтажа BGA/PGA на больших платах, обладающий следующими преимуществами:

    Общий вид нагревателей.

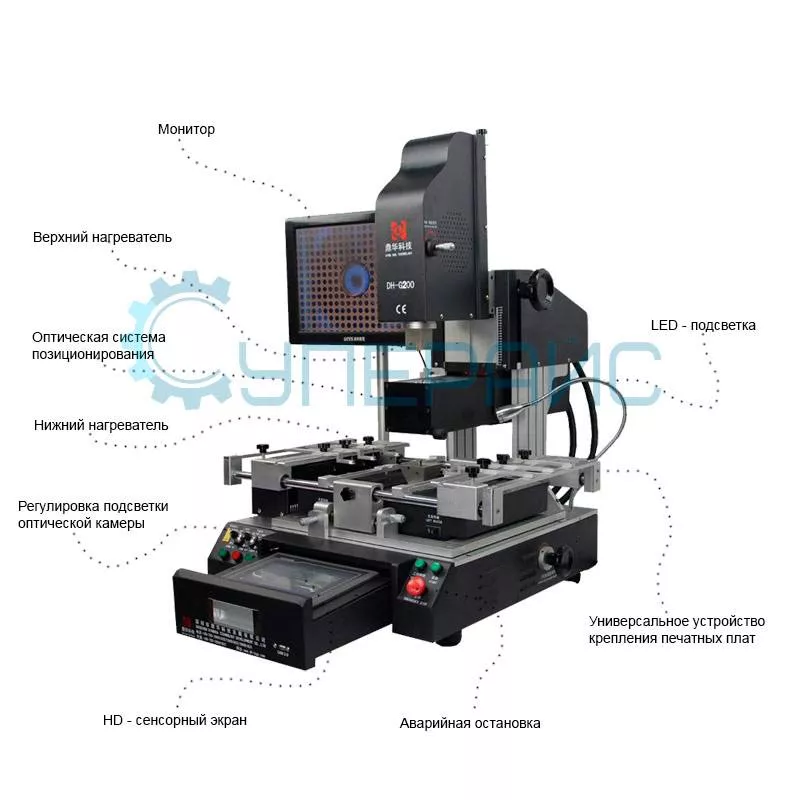

    Рисунок 1. Общий вид нагревателей.

  • Три независимые температурные зоны: термовоздушные нагреватели сверху и снизу в сочетании с нижним ИК подогревателем. Все предлагаемые сопла свободно вращаются и имеют магнитную фиксацию, что позволяет осуществлять быструю установку и смену. Скорость подачи горячего воздуха верхнего нагревателя можно регулировать. Комбинированная теплопередача предоставляет особые удобства для ремонтных работ с самыми разнообразными компонентами поверхностного монтажа (SMD), включая микросхемы BGA.

  • Система фиксации платы. Система фиксации платы.

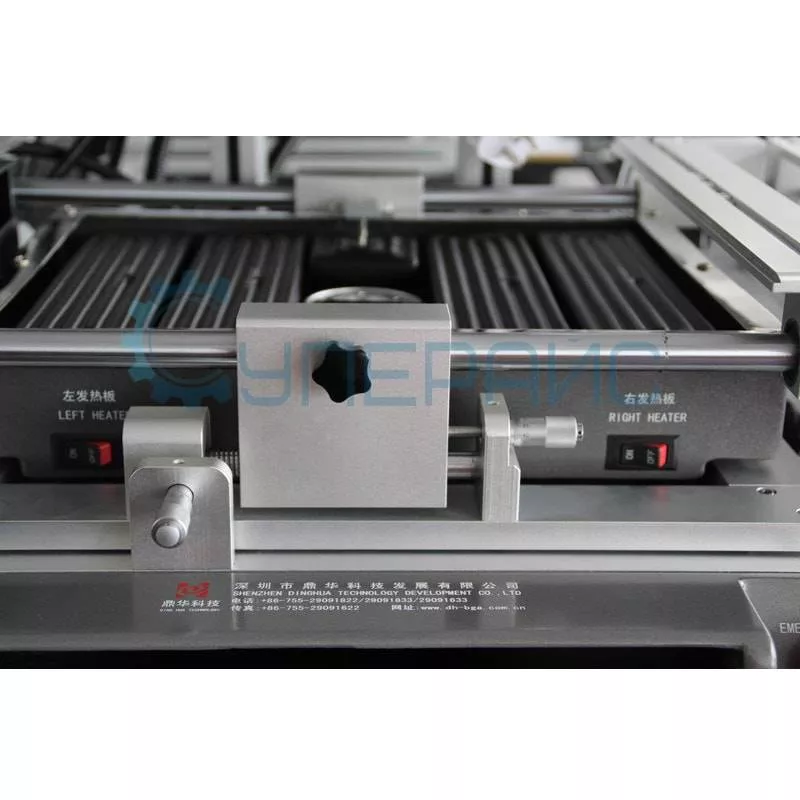

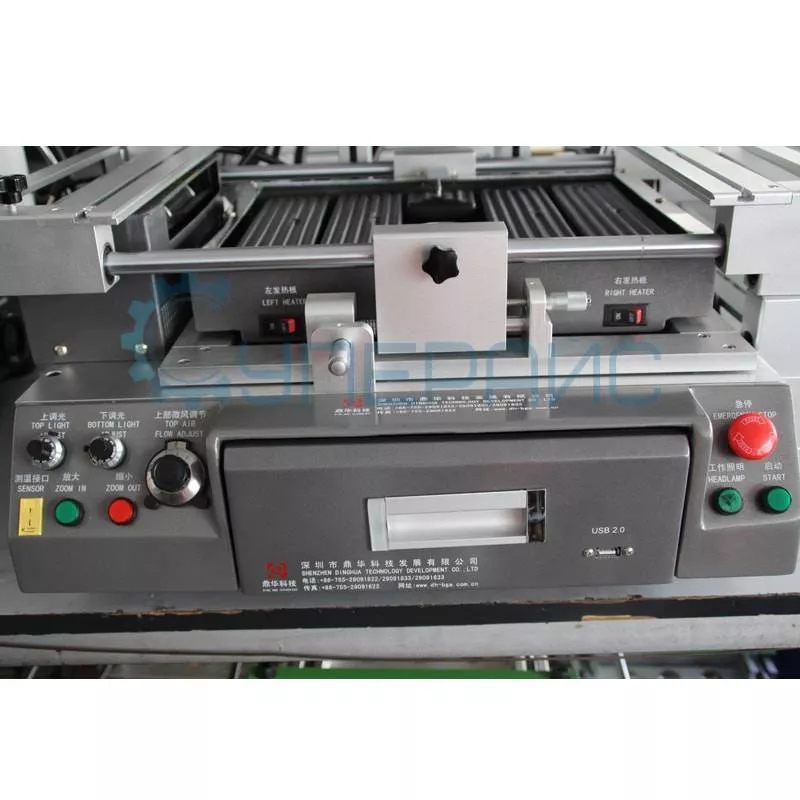

    Рисунок 2, 3. Система фиксации платы.

  • Станция оснащена гибким приспособлением для фиксации печатной платы с V-образными пазами, исключающим деформации в процессе нагрева и остывания, и предоставляет возможность работать с любым размером корпуса BGA. Адаптивные регулировки по осям X, Y дают возможность легко и быстро позиционировать печатную плату относительно термостола и верхнего нагревателя.

  • Оптическая система позиционирования. Монитор.

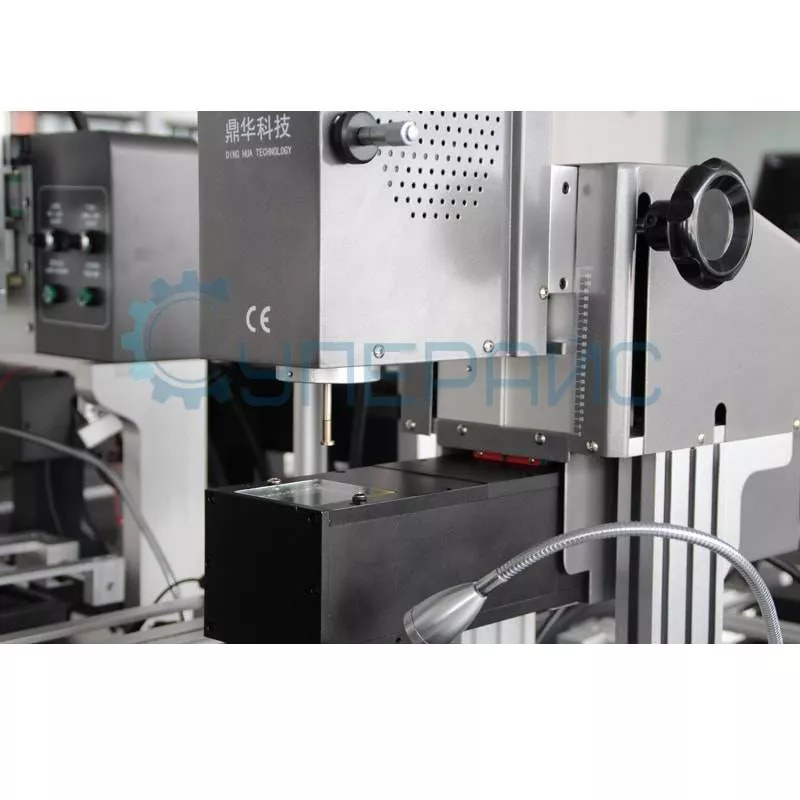

    Рисунок 4. Оптическая система позиционирования.
    Рисунок 5. Монитор.

  • Высокоточная оптическая система позиционирования установки с увеличением до 100 раз, высоким разрешением и широким цветовым спектром, а также микро-регулировкой и автофокусом, позволяет производить операцию монтажа просто и легко. Оператор на встроенном мониторе может одновременно видеть контактные площадки на плате и выводы компонента. Совмещение их на мониторе гарантирует точную установку компонента. Регулировка производится с применением микрометра, что позволяет добиться точности позиционирования в пределах ± 0,01 мм.

  • Выносной датчик температуры с обратной связью и автоматической системой компенсации температуры в сочетании с PLC-модулем позволяют отслеживать температуру в реальном времени, одновременно выстраивая температурную кривую для последующего анализа.

  • Выдвижная панель с цветным сенсорным дисплеем.

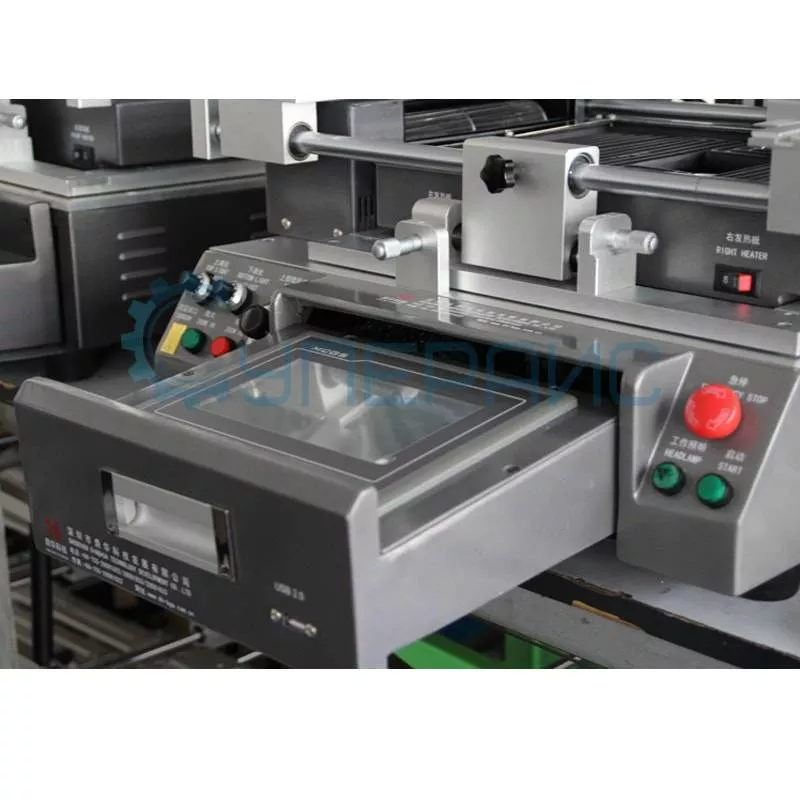

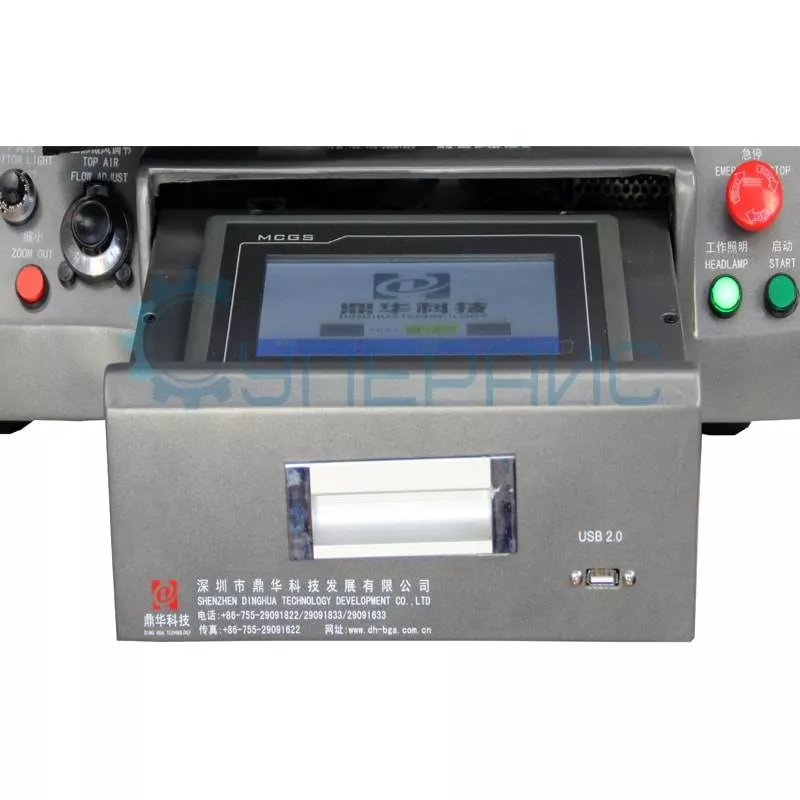

    Рисунок 6. Выдвижная панель с цветным сенсорным дисплеем.

  • Выдвижная панель управления с цветным высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащённые функцией мгновенного анализа кривой температуры. Управление ремонтным центром может осуществляться через ПК при подключении по USB-интерфейсу.

  • Программное обеспечение с простым и удобным интерфейсом позволяет точно программировать профили монтажа и демонтажа элементов BGA, CCGA, QFN, CSP, LGA, SMD и т.д. Температура задается в 8 зонах, в которых постоянно осуществляется контроль. Возможность настройки и сохранения параметра термопрофиля для разных типов микросхем, позволяет ускорить процесс работы.

  • Система охлаждения.

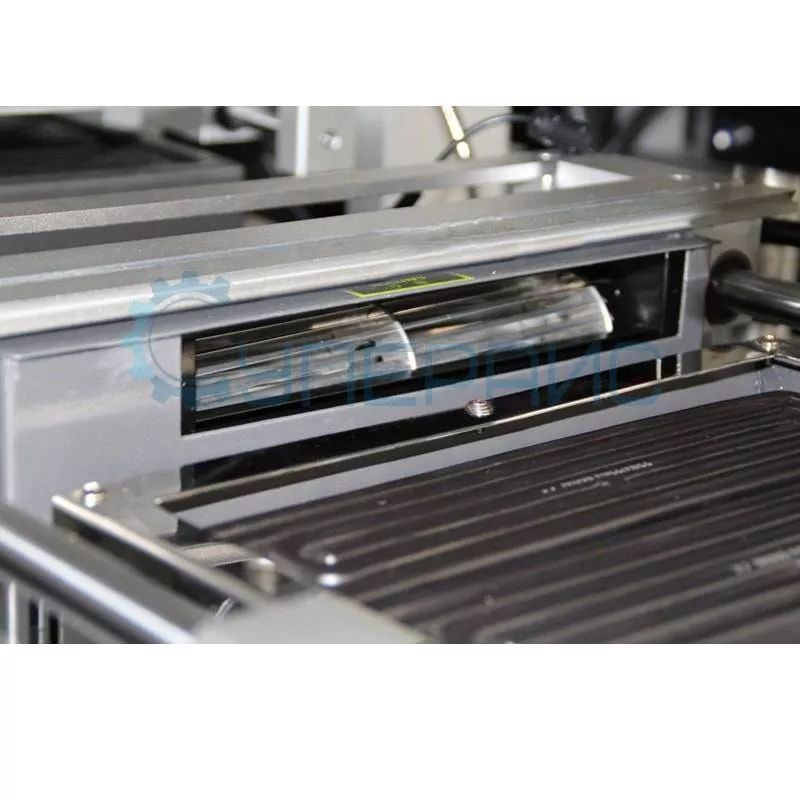

    Рисунок 7. Система охлаждения.

  • После окончания работы система издает звуковой сигнал и запускает вентилятор охлаждающий место пайки до полного остывания припоя. А встроенный вакуумный «пинцет» позволяет быстро захватывать элементы, что обеспечивает высокую производительность.

  • В случае нештатной ситуации происходит аварийная остановка.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
