Инфракрасная паяльная станция Dinghua DH-A4

Код товара: 17679

guarantee Гарантия 36 месяцев

official_dealer Официальный дилер Dinghua в России

DINGHUA

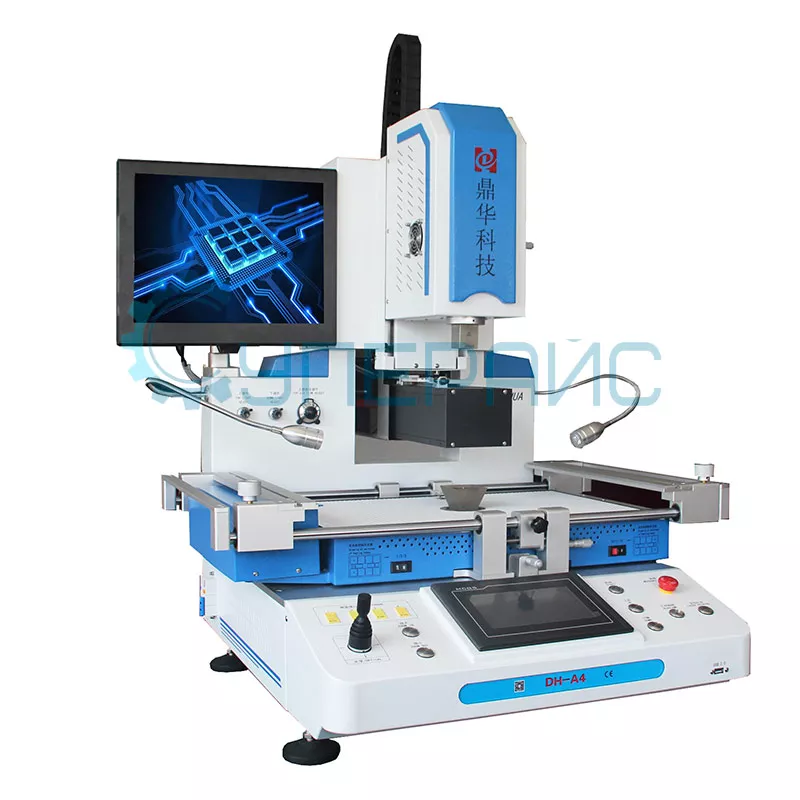

Инфракрасная паяльная станция Dinghua DH-A4 фото 1

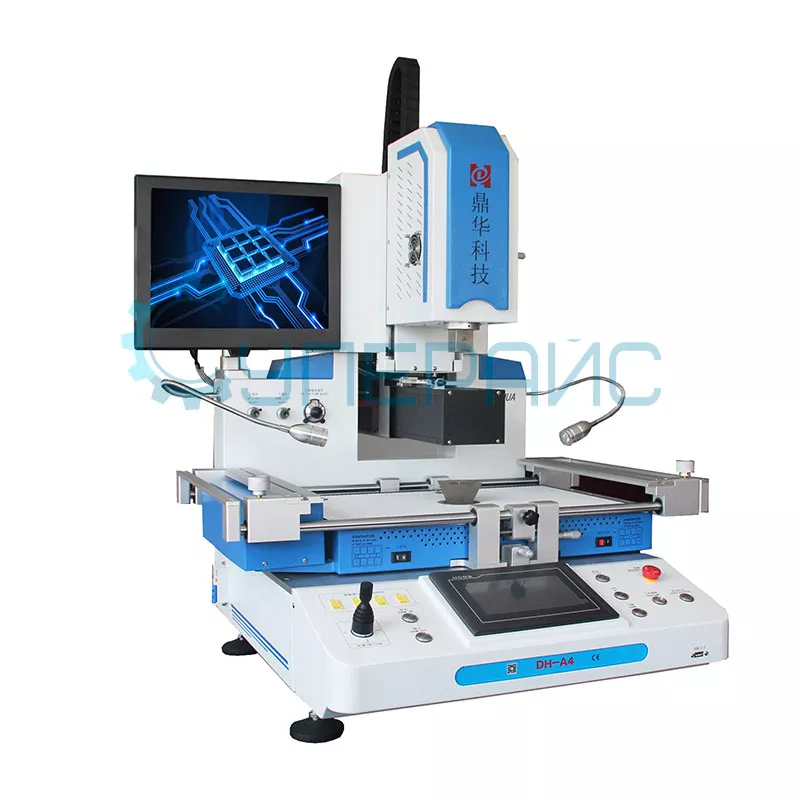

Инфракрасная паяльная станция Dinghua DH-A4 фото 1

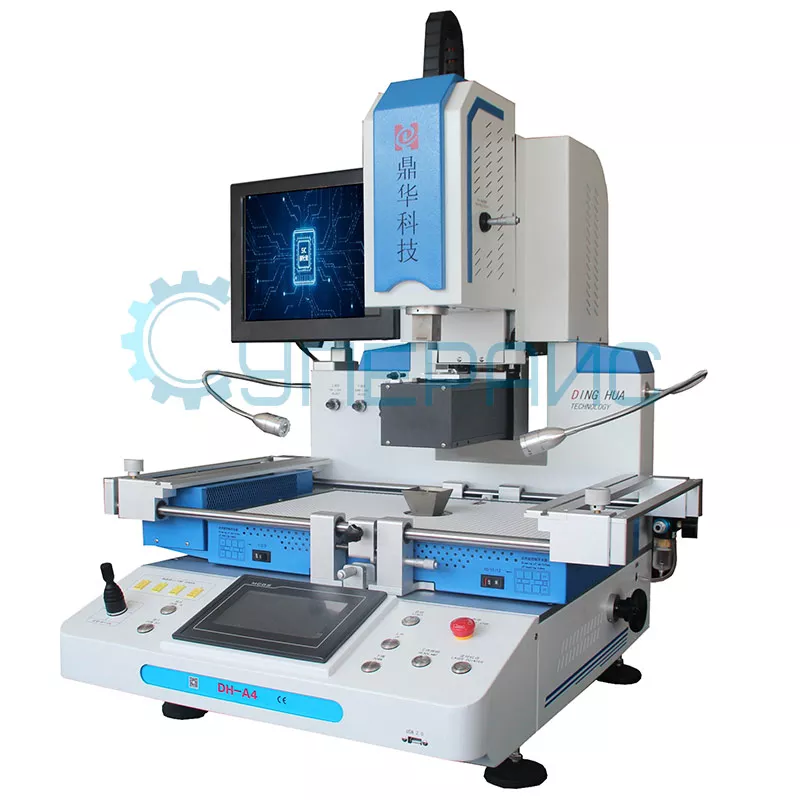

Инфракрасная паяльная станция Dinghua DH-A4 фото 2

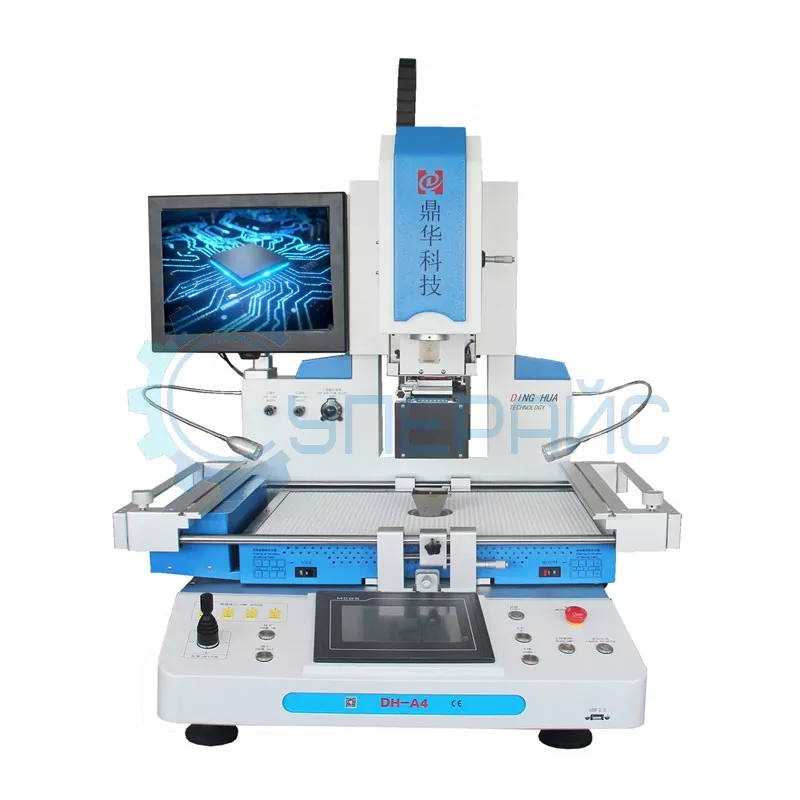

Инфракрасная паяльная станция Dinghua DH-A4 фото 3
О товаре
Платформа для пайки Dinghua DH-A4
Инфракрасный преднагреватель
Рабочее напряжение: 220 В
Потребляемая мощность: 6800 Вт
Мощность верхнего нагревателя: 1200 Вт
2 240 440 руб.
2 240 440 руб.
Купить в 1 клик
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
О товаре
Платформа для пайки Dinghua DH-A4
Инфракрасный преднагреватель
Рабочее напряжение: 220 В
Потребляемая мощность: 6800 Вт
Мощность верхнего нагревателя: 1200 Вт

Технические характеристики Dinghua DH-A4

Рабочее напряжение переменный ток: 220 В ± 10%, 50 Гц
Потребляемая мощность 6800 Вт
Размеры BGA чипов не более 80 х 80 мм
минимальный размер 2 х 2 мм
Размеры печатной платы не более 530 х 550 мм
минимальный размер 22 х 22 мм
Подсветка рабочей зоны две лампы
Применение свинцовая и бессвинцовая пайки
Хранение термопрофилей 50000 групп
Позиционирование интеллектуальное позиционирование, V-образный паз с универсальными креплениями, регулировка по осям X, Y, точность позиционирования ± 0,01 мм
Точная настройка рабочего стола ± 15 мм вперед - назад, вправо - влево
Контроль температуры К-термопара, замкнутый контур, программируемый логический контроллер
Точная оптическая система позиционирования лазерное прицеливание, увеличение компонентов от 10 до 220 раз, видеокамера Panassonic CCD с высоким разрешением
Интерфейс для подключения к компьютеру USB 2.0
Охлаждение вентилятор
Защита от перегрева есть
Звуковое оповещение есть
Вакуумный захватчик есть
Функция аварийной остановки есть
Режимы работы ручной и автоматический
Характеристики верхнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1200 Вт
Позиционирование нагревателя одна степень свободы (вверх-вниз)
Характеристики нижнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1200 Вт
Позиционирование нагревателя одна степень свободы (вверх-вниз)
Характеристики преднагревателя
Тип нагревателя инфракрасный
Мощность нагревателя 4200 Вт
Общие характеристики
Дисплей сенсорный HD дисплей
Габариты 1022 х 670 х 850 мм
Вес нетто 97 кг
Вес брутто 140 кг
Комплектация паяльная станция Dinghua DH-A4 – 1 шт
Совместимость Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua
Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт)
Термопара для инфракрасных паяльных станций Dinghua
Высокотемпературная присоска для вакуумного пинцета для ИК паяльных станций Dinghua (8 мм)
Присоска для вакуумного пинцета к инфракрасным паяльным станциям Dinghua (10 мм)
Вакуумная присоска для пинцета к ИК паяльным станциям Dinghua (15 мм)
Мундштук для вакуумного пинцета для ИК паяльных станций Dinghua

Инфракрасная станция для пайки BGA Dinghua DH-A4

Это функциональное устройство, разработанное специально для поверхностного монтажа электронных компонентов. Снабжённая лазерной системой позиционирования, она обеспечивает точный и управляемый нагрев нужного участка платы, что делает её выбором для профессиональных задач.

Преимущества паяльной станции

Пайка BGA (Ball Grid Array) является критическим этапом в сфере электроники, где малейшая ошибка приводит к производственному браку. Используя инфракрасное излучение преднагревателя, ИК-станция равномерно прогревает поверхности для монтажа, помогает избегать перегрева или деформации элементов. Благодаря быстрому и точному нагреву, она ускоряет процесс пайки и увеличивает производительность. Её характерные преимущества:

  • Встроенная лазерная система определяет положение компонентов, обеспечивая их точное выравнивание перед пайкой. Это гарантирует точность монтажа и минимизирует риск ошибок.
  • С плавной регулировкой мощности и интуитивно понятным управлением, DH-A4 даёт максимальную гибкость в процессе пайки. Сконцентрируйтесь на работе с компонентами, а не настройках станции.
  • Устройство легко настраивается под конкретные требования и задачи за счёт хранения до 50000 групп термопрофилей.
  • Подходит для пайки разнообразных BGA-компонентов, что делает её важным инструментом для профессионалов.
  • Верхний и нижний термовоздушные нагреватели с одной степенью свободы дают оператору полный контроль над процессом.

Если нужно надёжное и эффективное оборудование для монтажа BGA-компонентов, ИК-паяльная станция Dinghua DH-A4 станет отличным выбором. Это устройство обеспечивает точность, производительность и оптимальное управление процессом пайки, что помогает достичь выдающихся результатов в работе.


Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
