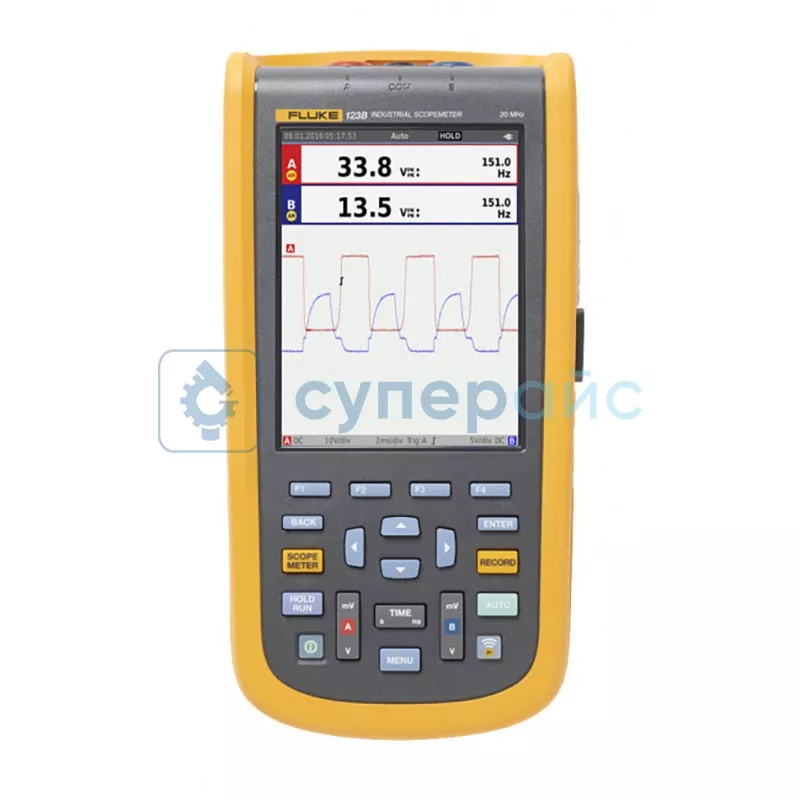

Осциллограф FLUKE 123B/S с ПО FlukeView
Код товара: 38131
Гарантия 12 месяцев
О товаре В комплекте программное обеспечение FlukeView™ для Windows®
Количество аналоговых каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 40 МВыб / с
286 340 руб.
286 340 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре В комплекте программное обеспечение FlukeView™ для Windows®
Количество аналоговых каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 40 МВыб / с
Технические характеристики FLUKE 123B/S
| Вертикальная развертка | |
| Частотная характеристика — подключение по постоянному току |
без датчиков и измерительных проводов (с адаптером BB120): по постоянному току и до 20 МГц (–3 дБ) с экранированными измерительными проводами STL120-IV 1:1: по постоянному току и до 12,5 МГц (–3 дБ) / по постоянному току и до 20 МГц (–6 дБ) с датчиком VP41 10:1: по постоянному току и до 20 МГц (–3 дБ) |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) |
без датчиков и измерительных проводов: < 10 Гц (–3 дБ) с экранированными измерительными проводами STL120-IV 1:1: < 10 Гц (–3 дБ) с датчиком VP41 10:1: < 10 Гц (–3 дБ) |
| Время нарастания, без датчиков, измерительных проводов | < 17,5 нс |
| Входной импеданс |
без датчиков и измерительных проводов: 1 МОм//20 пФ с BB120: 1 МОм//24 пФ с экранированными измерительными проводами STL120-IV 1:1: 1 МОм//230 пФ с датчиком VP41 10:1: 5 МОм//15,5 пФ |
| Чувствительность | от 5 мВ до 200 В/деление |
| Аналоговый ограничитель полосы пропускания | 10 кГц |
| Режимы отображения | A, -A, B, -B |
| Макс. напряжение на входах A и B |
постоянное, с измерительными проводами или с датчиком VP41: 600 В (среднеквадратичное значение) кат. IV, макс. напряжение 750 В (среднеквадратичное значение) С BB120: 600 В (среднеквадратичное) |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное значение) кат. IV, 750 В (среднеквадратичное значение) до 400 Гц |
| Горизонтальная развертка | |
| Режимы работы осциллографа | нормальный, одиночный, развертка |
| Диапазоны (норм.) |
эквивалентная выборка:от 20 до 500 нс/деление выборка в реальном времени: от 1 мкс до 5 с/деление одиночный (в реальном времени): от 1 мкс до 5 с/деление развертка (в реальном времени): от 1 с до 60 с/деление |
| Частота дискретизации (одновременно для обоих каналов) |
Равномерная дискретизация (повторяющиеся сигналы): до 4 Гвыб/с дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление: 40 Мвыб/с |
| Триггер | |
| Режим обновления экрана | в режиме автоколебаний, в режиме синхронизации |
| Источник | A, B |
| Чувствительность A и B | постоянный ток и до 5 МГц: 0,5 деления или 5 мВ |
| Фронт | положительный, отрицательный |
| Расширенные функции осциллографа | |
| Режимы отображения |
нормальный: обнаружение выбросов от 25 нс; отображение непрерывной осциллограммы аналогового типа сглаживание: подавление отображения шумов сигнала всплески выкл.: не регистрирует выбросы между отсчетами огибающая: регистрация и отображение минимального и максимального показаний за период времени |
| Автоматическая настройка (Connect-and-View™) | непрерывная полностью автоматизированная регулировка масштаба по осям напряжения и времени, уровней запуска развертки, мертвой зоны запуска и выхода из синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска |
| Мультиметр (каналы A и B) | |
| Напряжение постоянного тока (VDC) |
диапазоны: 500 мВ, 5 В, 50 В, 500 В, 750 В погрешность: ± (0,5 % + 5 единиц счета) подавление синфазной помехи (CMRR): > 100 дБ при постоянном токе, > 60 дБ при 50, 60 или 400 Гц отсчеты во всем диапазоне: 5 000 отсчетов |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) |
диапазоны: 500 мВ, 5 В, 50 В, 500 В, 750 В погрешность в пределах от 5 до 100 % диапазона (подключение по постоянному току): от постоянного тока до 60 Гц (В переменного + постоянного тока), ± (1 % + 10 единиц счета) / от 1 до 60 Гц (В переменного тока), ± (1 % + 10 единиц счета) погрешность в пределах от 5 до 100 % диапазона (подключение по переменному или по постоянному току): от 60 Гц до 20 кГц, ± (2,5 %+15 единиц счета) подавление постоянной составляющей (только для напряжения переменного тока): > 50 дБ Подавление синфазной помехи (CMRR) > 100 дБ для постоянного тока > 60 дБ при 50, 60 или 400 Гц отсчеты во всем диапазоне: 5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала |
| Пик |
режимы: максимальное пиковое значение, минимальное пиковое значение или размах диапазоны: 500 мВ, 5 В, 50 В, 500 В, 2200 В погрешность: максимальное или минимальное пиковое значение: 5 % от диапазона / погрешность, размах сигнала: 10 % от диапазона отсчеты во всем диапазоне: 500 отсчетов |
| Частота |
диапазоны: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 50 МГц диапазон частот: от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке погрешность в диапазоне от 1 Гц до 1 МГц: ± (0,5 % + 2 единицы счета) отсчеты во всем диапазоне: максимальное показание дисплея 10 000 |
| Число оборотов в минуту |
максимальное показание: 5000 тыс. об./мин. погрешность: ± (0,5 % + 2 единицы счета) |
| Рабочий цикл (ИМПУЛЬС) |
диапазон: от 2 до 98 % диапазон частот: от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке |
| Длительность импульса (PULSE) |
диапазон частот: от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке отсчеты во всем диапазоне: 1000 отсчетов |
| Сила тока (AMP) с токовыми клещами |
диапазоны: как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения коэффициенты усиления: 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА погрешность: как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения (добавление погрешности измерения тока) |
| Децибелы |
0 дБВ: 1 В 0 дБм: (600 Ом / 50 Ом): 1 мВт соответствует 600 Ом или 50 Ом дБ напряжения: напряжение постоянного, переменного или переменного + постоянного тока отсчеты во всем диапазоне: 1000 отсчетов |
| Коэффициент амплитуды (CREST) |
диапазон: 1 - 10 отсчеты во всем диапазоне 90 отсчетов |
| Фаза |
режимы: от A к B, от B к A диапазон: от 0 до 359 градусов разрешение: 1 градус |
| Напряжение ШИМ |
назначение: измерение параметров широтно-импульсных модулированных сигналов, например выходов обратного преобразователя электродвигательного привода принцип действия: показания отображают эффективное напряжение в соответствии со средним значением по выборкам за целое число периодов основной частоты погрешность: как при измерении среднеквадратичного значения напряжения для гармонических сигналов |
| Между входом A и общей шиной | |
| Ом (Ω) |
диапазоны: 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм погрешность: ± (0,6 % + 5 единиц) 50 Ом ± (2 % + 20 единиц) отсчеты во всем диапазоне: от 50 Ом до 5 МОм - 5 000 отсчетов, 30 МОм - 3 000 отсчетов измерительный ток: от 0,5 мА до 50 нА, уменьшается с ростом предела измерений напряжение разомкнутой цепи: < 4 В |
| Проверка целостности цепей (Cont) |
звуковой сигнал: < (30 Ом ± 5 Ом) в диапазоне 50 Ом измерительный ток: 0,5 мА обнаружение коротких замыканий: ≥ 1 мс |
| Диод |
измерительное напряжение: при 0,5 мА: > 2,8 В / при разомкнутой цепи: < 4 В измерительный ток: 0,5 мА полярность: + на входе A, – на общем проводе COM |
| Емкость (CAP) |
диапазон частот: от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке отсчеты во всем диапазоне: 1000 отсчетов |
| Емкость (CAP) |
диапазоны: 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ отсчеты во всем диапазоне: 5000 отсчетов измерительный ток: от 500 нА до 0,5 мА, возрастает с ростом предела измерений |
| Дополнительные функции измерений | |
| Установка нуля | устанавливает фактическое значение в качестве эталонного |
| Режим AutoHold (на входе А) | обнаруживает и фиксирует стабильные результаты измерения. При обнаружении стабильных показаний генерирует звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока |
| С фиксированной десятичной точкой | активируется при использовании клавиш ослабления |
| Регистратор | |
| Скорость измерений | макс. 2 измерения/сек |
| Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала |
| Продолжительность записи | 2 недели |
| Максимальное количество событий | 1024 |
| Запись формы сигнала | |
| Максимальная частота дискретизации | 400 тысяч отсчетов/с |
| Размер встроенной памяти | емкость записи — 400 миллионов отсчетов |
| Продолжительность записи во встроенную память |
15 минут с интервалом 500 мкс 11 часов с интервалом 20 мс |
| Емкость карты SD для записи | 1,5 миллиарда отсчетов |
| Продолжительность записи на карту SD |
11 часов с интервалом 500 мкс 14 дней с интервалом 20 мс |
| Максимальное количество событий | 64 |
| Функционал | |
| Функция автоматической синхронизации Connect-and-View™ для автоматической работы | есть |
| Технология IntellaSet™ обеспечивает автоматическую и интеллектуальную настройку цифрового вывода в соответствии с измеренным сигналом | есть |
| Функция обнаружения событий регистратора обеспечивает сохранение труднонаходимых перемежающихся сигналов на повторяющихся формах сигналов до 4 кГц | есть |
| Проверка промышленных сетей по эталонным уровням путем тестирования на физическом уровне BusHealth | есть |
| Сохранение или вызов из памяти данных и установок приборов | есть |
| Хранение установок приборов, заданных тестовой последовательностью, для проведения планового технического обслуживания или наиболее часто используемых процедур проверок | есть |
| Программное обеспечение FlukeView™ для Windows® | есть |
| Общие характеристики | |
| Дисплей | 5,7 дюймов, цветной, активная матрица TFT, 640 x 480 пикселей |
| Интерфейс | оптически изолированный USB (OC4USB), FlukeView® |
| Отображение формы сигнала на дисплее |
вертикально: 10 делений по 40 пикселей горизонтально: 12 делений по 40 пикселей |
| Питание |
внешнее: через адаптер питания BC430 входное напряжение: от 10 до 21 В постоянного тока потребляемая мощность: обычно 5 Вт входной соединитель: гнездо диаметром 5 мм внутреннее: через комплект батарей BP290 питание от батареи: литиево-ионный аккумулятор 10,8 В время работы: 7 часов при 50%-ной яркости подсветки время заряда: 4 часа с отключенным диагностическим прибором, 7 часов с включенным диагностическим прибором |
| Память |
внутренняя память может хранить 20 наборов данных (данные сигнала на экране и настройки) гнездо для карты памяти microSD с дополнительной картой SD (макс. 32 ГБ) |
| Степень защиты корпуса | IP51 |
| Ударо‑/вибростойкость | MIL‑PRF‑28800F Class 2; вибрация 3 g, удар 30 g |
| Допустимая окружающая температура во время зарядки | от 0 до 40 °C (от 32 до 104 °F) |
| Допустимая окружающая температура во время работы | от 0 до 50 °C (от 32 до 122 °F) |
| Допустимая окружающая температура во время хранения | от -20 до 60 °C (от -4 до 140 °F) |
| Габариты изделия | 259 х 132 х 55 мм |
| Вес | 1,4 кг (с аккумулятором) |
| Комплектация |
осциллограф FLUKE 123B/S – 1 шт экранированных тестовых провода с заземляющими проводами – 2 шт черный тестовый провод – 1 шт красные и синие крючки-клипсы – 1 шт адаптер «банан-BNC» – 1 шт Wi-Fi и USB-адаптер – 1 шт магнитная вешалка – 1 шт защитная пленка для экрана – 1 шт мягкий чехол для переноски – 1 шт литий-ионный аккумулятор – 1 шт зарядное устройство/адаптер питания – 1 шт программное обеспечение FlukeView™ для Windows® – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
