Портативный цифровой осциллограф Hantek 2C72 (2 канала, 70 МГц)
Код товара: 4614
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 125 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 125 МВыб/с
Технические характеристики Hantek 2C72
| Серия | Hantek2000 |
| Количество каналов | 2 + DMM вход мультиметра |
| Полоса пропускания | 0 - 70 МГц |
| Максимальная частота дискретизации в реальном времени |
250 МВыб / с (одноканальный режим) 125 МВыб / с (двухканальный режим) |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, ≤ 25 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | ± 150 Vrms |
| Горизонтальная система | |
| Интерполяция формы волны | sin (x) / x |
| максимальная глубина записи |
6 Кб в одноканальном режиме 3 Кб в двухканальном режиме |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 в / дел (вход BNC) |
| Ограничение полосы пропускания | 20 МГц |
|
Низкочастотный предел при развязке по переменному току (по уровню -3 дБ) |
≤ 10 Гц на входе BNC |
| Время подъема в BNC | ≤ 5 нс |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
| Система синхронизации | |
| Режимы синхронизации | по фронту |
| Режим триггера | автоматический, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Чувствительность триггера | 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Тип фронта | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска триггера | CH1 / CH2 |
| Система измерения | |
| Измерение курсора |
разница напряжения между курсорами: △ В разница во времени между курсорами: △ T |
| Автоматические измерения | частота, амплитуда |
| Режим мультиметра | |
| Максимальное разрешение | 4000 отсчетов |
| Максимальное напряжение на входе |
AC: 600 В DC: 800 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе |
AC: 10 A DC: 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока |
400,00 мВ ± (0,8 % + 5), разрешение 100 мкВ 4,000 В ± (0,8 % + 5), разрешение 1 мВ 40,00 В ± (0,8 % + 5), разрешение 10 мВ 400,0 В ± (0,8 % + 5), разрешение 100 мВ 600,0 В ± (1 % + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В, другое: 600 В |
| Напряжение переменного тока |
4,000 В ± (1,2 % + 5), разрешение 1 мВ 40,00 В ± (1,2 % + 5), разрешение 10 мВ 400,0 В ± (1,2 % + 5), разрешение 100 мВ 600,0 В ± (1,5 % + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота 400 В и 600 В: 40 Гц ~ 100 Гц |
| Постоянный ток |
40.00 мА ± (1 % + 2), разрешение 10 мкА 200.0 мА ± (1,5 % + 2), разрешение 100 мкА 4.000 мА ± (1,8 % + 2), разрешение 1 мА 10.00 мА ± (3 % + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Переменный ток |
40.00 мА ± (1,3 % + 2), разрешение 10 мкА 200.0 мА ± (1,8 % + 2), разрешение 100 мкА 4.000 мА ± (2 % + 3), разрешение 1 мА 10.00 мА ± (3 % + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Сопротивление |
400.0 Ом ± (1 % + 3), разрешение 0.1 Ом 4.000 КОм ± (1,2 % + 5), разрешение 1 Ом 60.00 КОм ± (1,2 % + 5), разрешение 10 Ом 400.0 КОм ± (1,2 % + 5), разрешение 100 Ом 4.000 МОм ± (1,2 % + 5), разрешение 1 кОм 40.00 МОм ± (1,5 % ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms |
| Емкость |
40.00 нФ ± (3 % + 5), разрешение 10 пФ 400.0 нФ ± (3 % + 5), разрешение 100 пФ 4.000 мкФ ± (3 % + 5), разрешение 1 пФ 40.00 мкФ ± (3 % + 5), разрешение 10 пФ 100.0 мкФ ± (3 % + 5), разрешение 100 пФ защита от перегрузки: 220 Vrms |
| Тест диодов | 0 В - 1.0 В |
| Общие характеристики | |
| Дисплей | 64K цветной TFT 2.8 дюймов 320 x 240 точек, с регулировкой контраста |
| Питание |
встроенная батарея: 2 Li-ion аккумулятора 2600 мА внешний источник: AC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC вход: 5 В, 2 A |
| Потребляемая мощность | < 2.5 Вт |
| Температура | рабочая: 0 °C - 50 °C |
| хранения: -40 °C - 71 °C | |
| Влажность | ≤ 40 °C: ≤ 90% относительной влажности |
| Габариты | 200 х 98 х 40 мм |
| Габариты упаковки | 250 x 190 x 105 мм |
| Вес | 624 г |

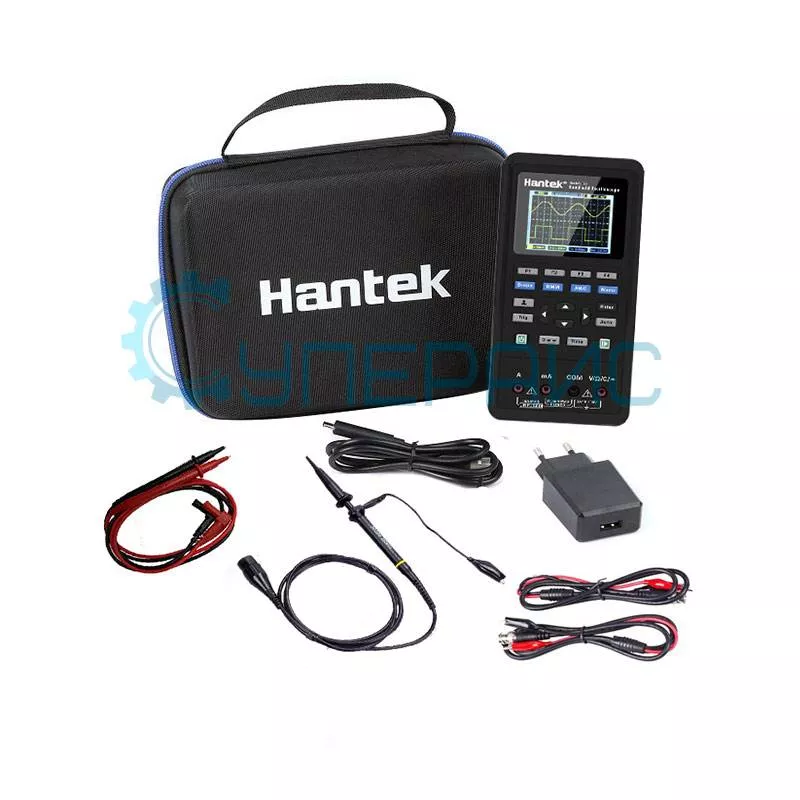

| Комплектация |
портативный осциллограф Hantek 2C72 - 1 шт щуп для осциллографа – 1 шт зажимы-крокодилы с BNC соединением – 2 шт кабель USB – 1 шт адаптер питания – 1 шт сумка – 1 шт руководство по эксплуатации – 1 шт |
Обзорная таблица осциллографов Hantek
| Характеристики | 2D72 | 2C72 | 2D42 | 2C42 |
| Полоса пропускания, МГц | 70 МГц | 40 МГц | ||
| Количество каналов | 2 + DMM вход мультиметра + AWG вход генератора сигналов | 2 + DMM вход мультиметра | 2 + DMM вход мультиметра + AWG вход генератора сигналов | 2 + DMM вход мультиметра |
| Частота дискретизации на 1 канал | 250 МВыб/с | |||
| Вертикальное разрешение | 8 бит | |||
| Время нарастания фронта импульса | ≤ 5 нс | |||
| Генератор сигналов | есть | нет | есть | нет |
| Режим мультиметра | есть | |||
| Дисплей | TFT 2.8 дюймов 320 x 240, с регулировкой контраста | |||
| Аккумулятор | 2 Li-ion аккумулятора 2600 мА | |||

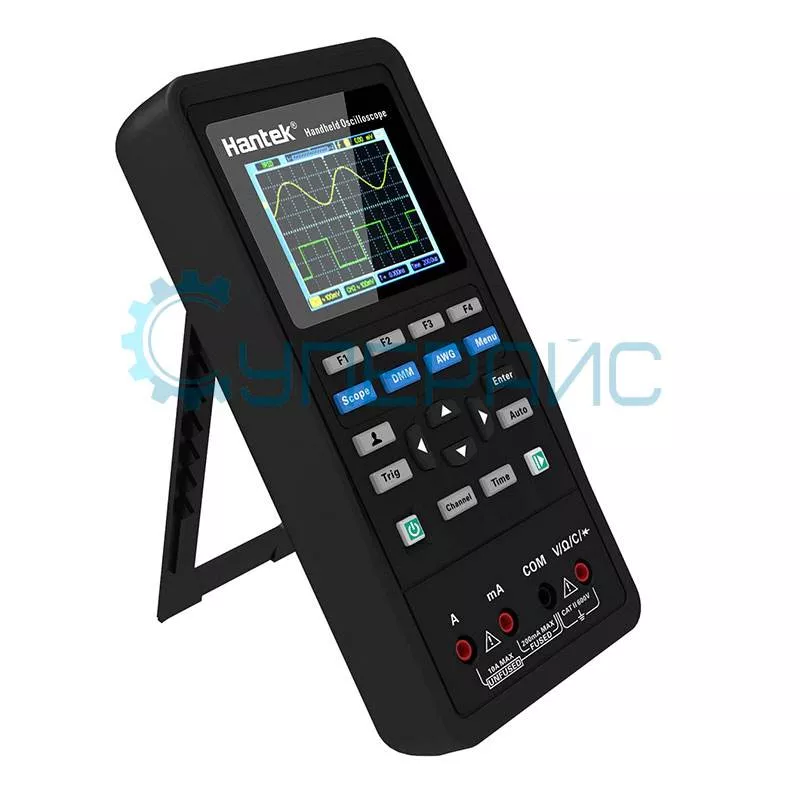

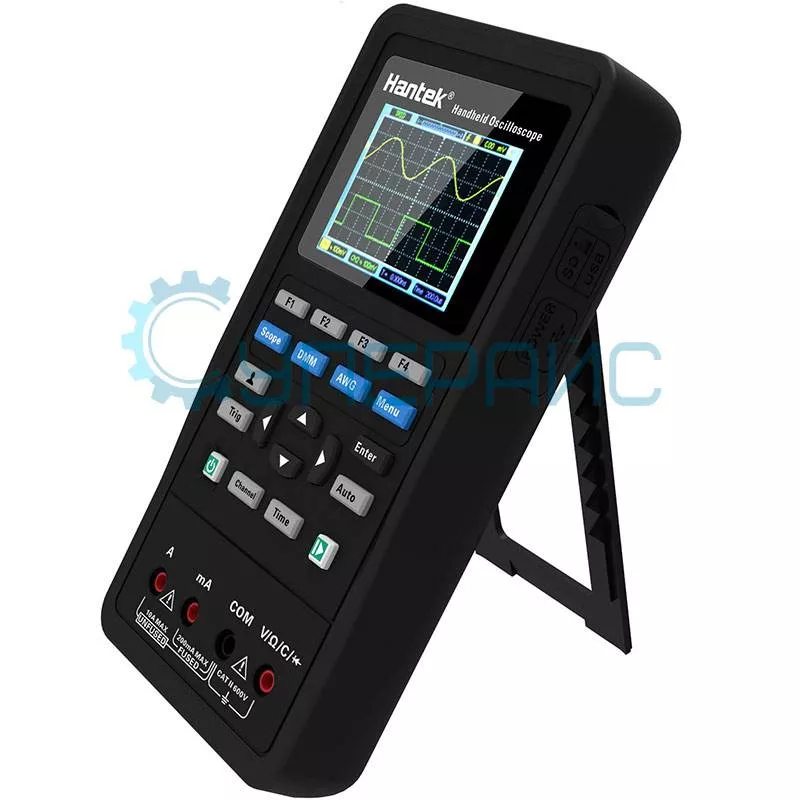

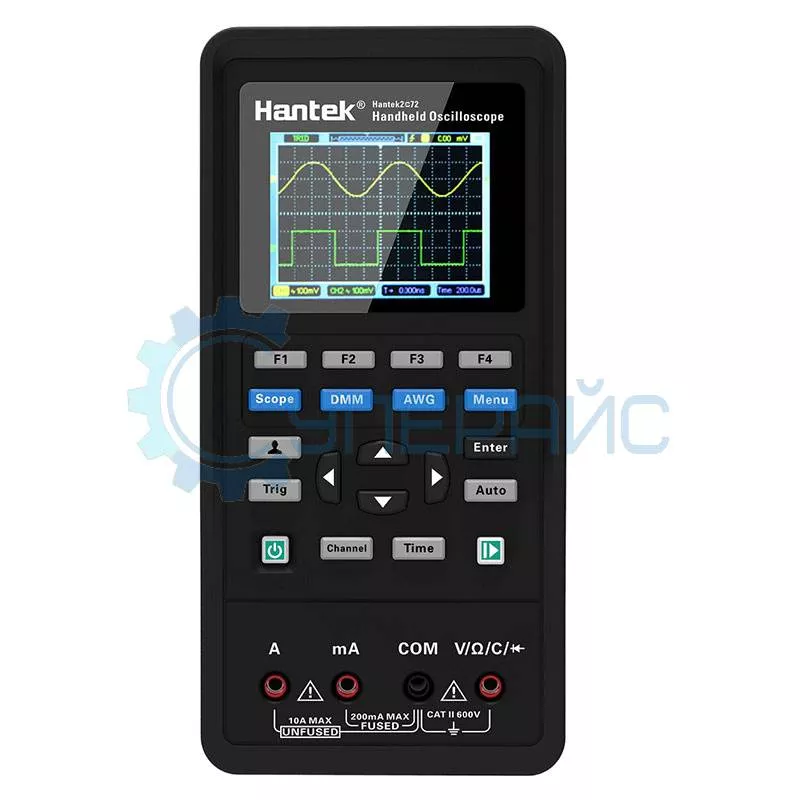

Hantek 2C72: два канала и мультиметр в компактном формате
Hantek 2C72 — это портативный цифровой осциллограф с полосой пропускания 70 МГц и встроенным мультиметром, способный работать от автономного питания. При весе всего 624 г и размерах 200×98×40 мм прибор идеально подходит для выездной диагностики, ремонта электроники и учебных экспериментов. Два канала и частота дискретизации до 250 МВыб/с позволяют точно анализировать даже сложные формы сигналов, минимизируя искажения.
Ключевые характеристики
- Полоса пропускания: 70 МГц — анализ ВЧ-сигналов, импульсных цепей, аудиотрактов.
- Частота дискретизации: 125 МВыб/с (250 МВыб/с в одноканальном режиме).
- Мультиметр: измерение напряжения (до 800 В), тока (до 10 А), сопротивления (до 40 МОм), ёмкости (до 100 мкФ), проверка диодов.
- Разрешение: 8 бит для осциллографа, 4000 отсчётов для мультиметра.
- Автономность: работа от двух Li-ion аккумуляторов 2600 мАч.
- Защита: от перегрузок, короткого замыкания и перенапряжения.
Мультиметр, встроенный в Hantek 2C72, обладает высоким разрешением (до 100 мкВ по напряжению) и служит полноценным измерительным инструментом. С его помощью можно проверять параметры цепей как постоянного, так и переменного тока, тестировать различные компоненты (резисторы, конденсаторы, диоды) без необходимости переключаться на другое устройство, а также измерять ток до 10 А — это актуально при диагностике блоков питания и электродвигателей. Кроме того, осциллограф и мультиметр могут работать параллельно: оператор одновременно отслеживает форму сигнала на одном канале и фиксирует напряжение на другом, что упрощает процесс измерений.
Особенности для точных измерений
- Режимы синхронизации: автоматический, нормальный, однократный — для захвата стабильных и непериодических сигналов.
- Вертикальное отклонение: от 10 мВ/дел до 10 В/дел — работа с микросхемами и силовыми цепями.
- Длина записи: 6 Кб (в одноканальном режиме) — фиксация коротких событий, таких как помехи или импульсы.
- Портативность: сумка в комплекте и питание от аккумуляторов позволяют брать прибор на выездные работы.
Заключение
Hantek 2C72 — это портативный прибор, который заменяет два устройства: осциллограф и мультиметр. Его разрешение, защита от перегрузок и поддержка измерений до 70 МГц делают его идеальным для задач, где важны мобильность и точность. Если вы ищете компактный инструмент для анализа сигналов и комплексной диагностики — Hantek 2C72 станет надёжным помощником.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
