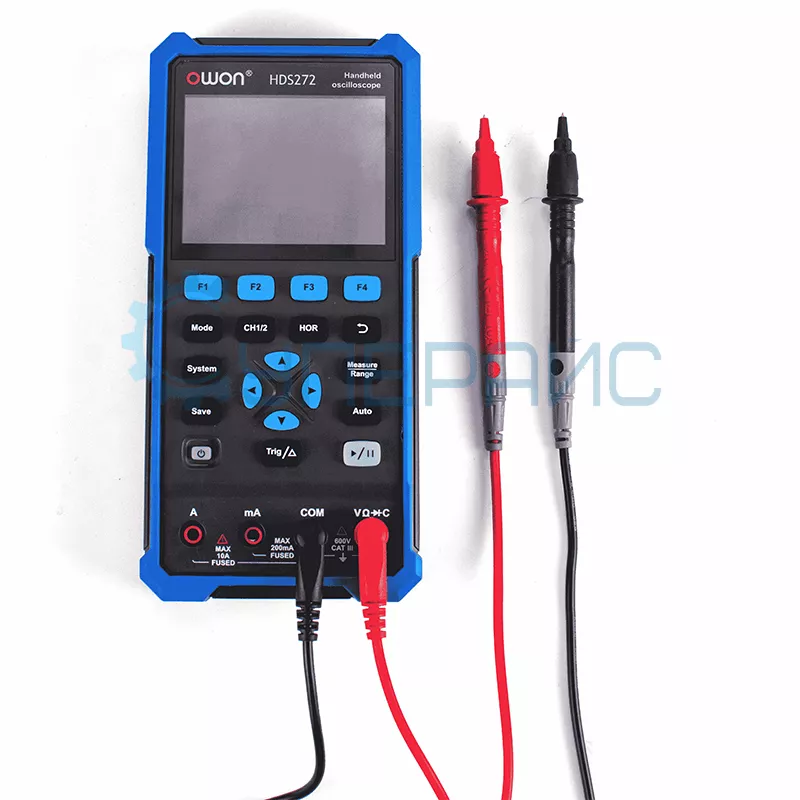

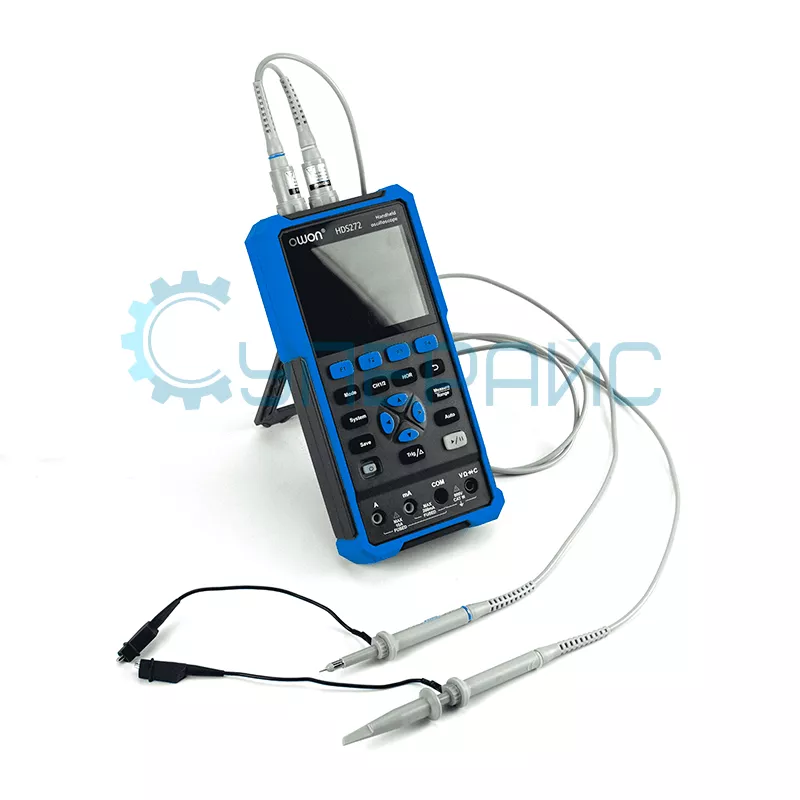

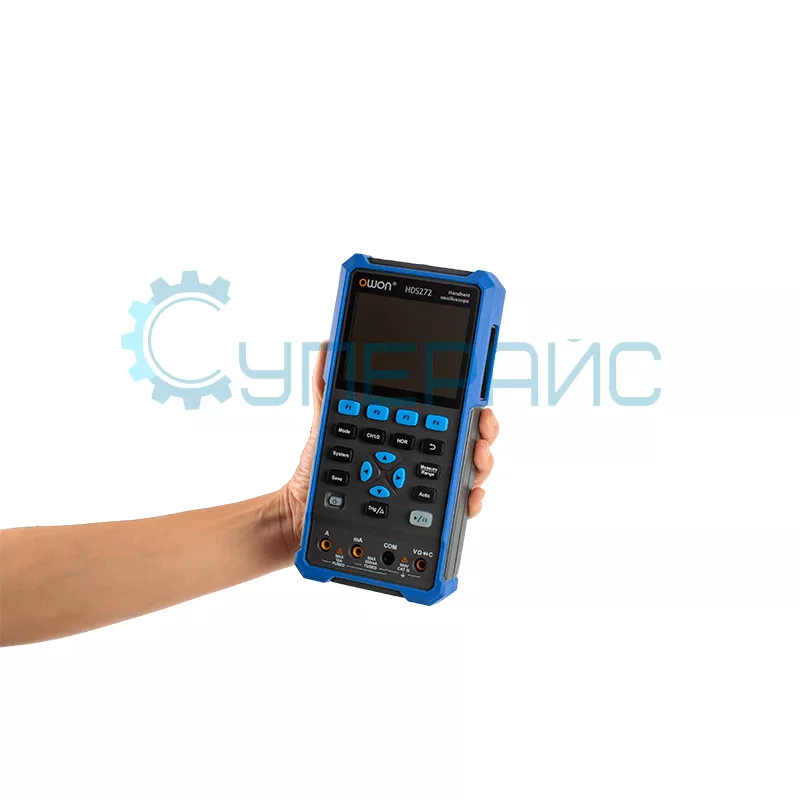

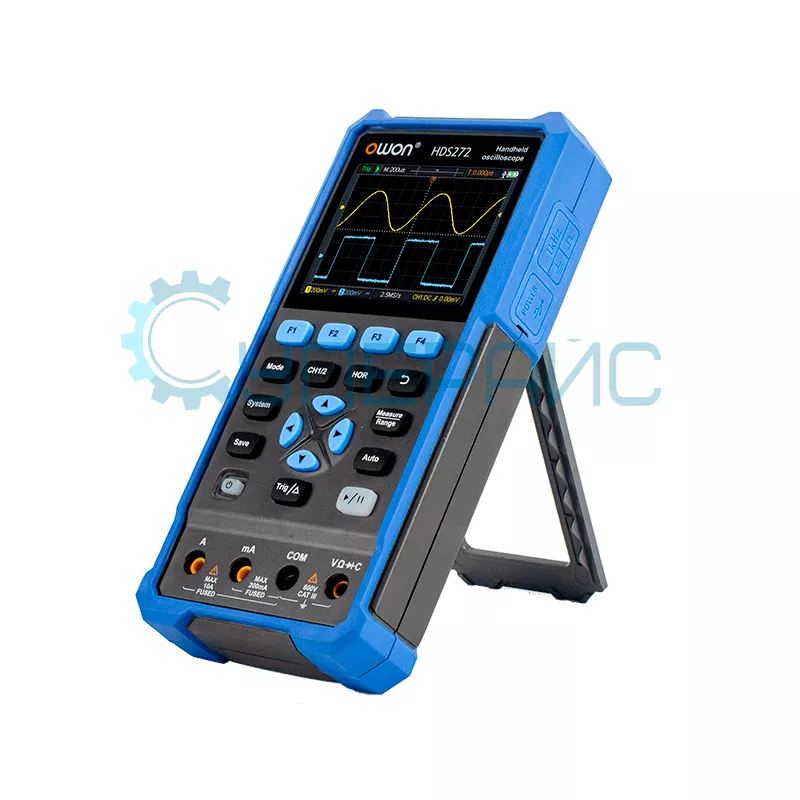

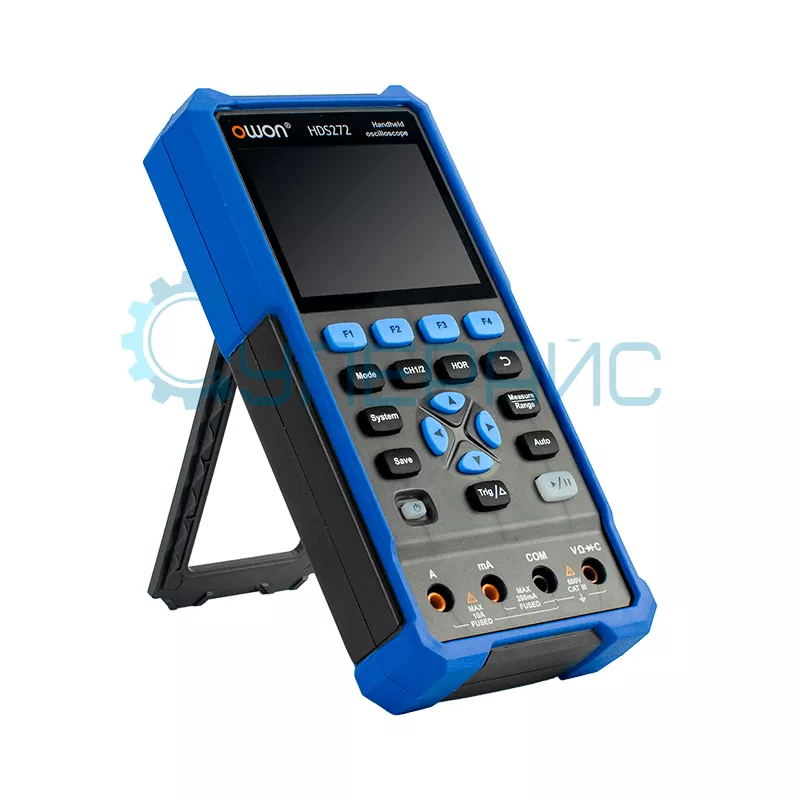

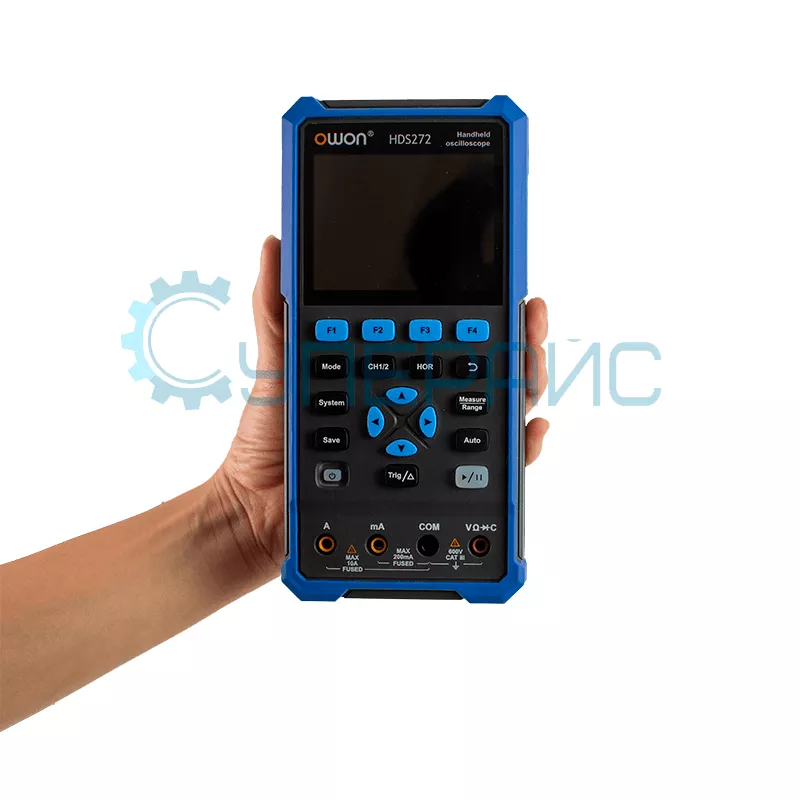

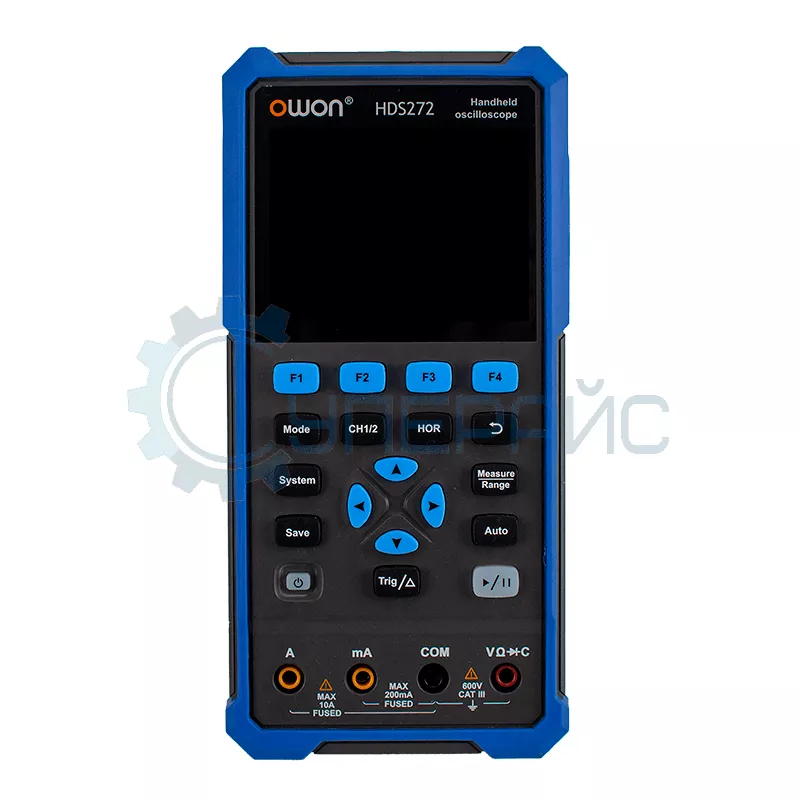

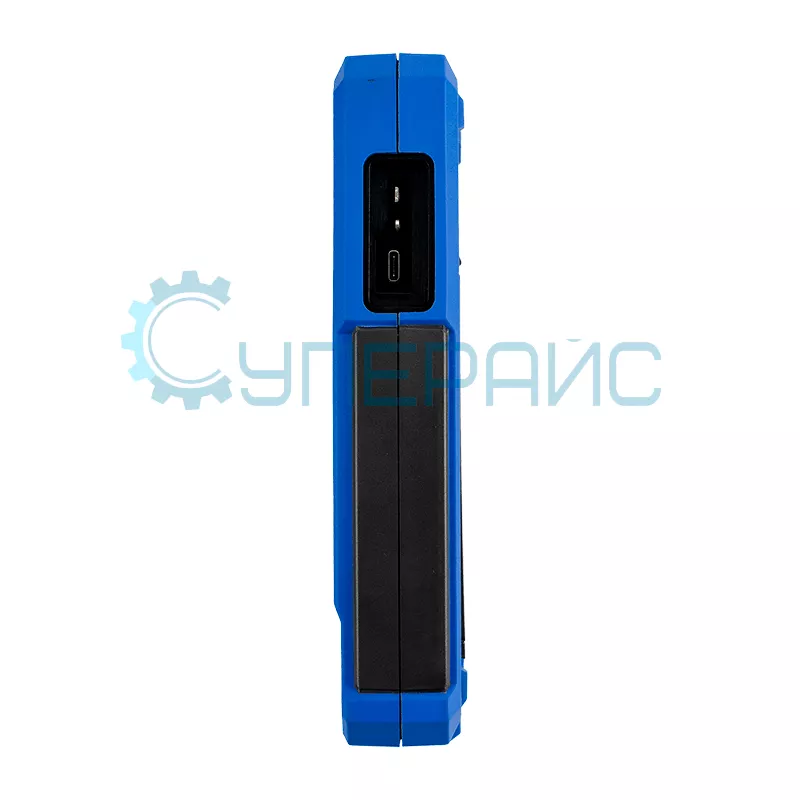

Осциллограф переносной OWON HDS272S (2 канала, 70 МГц) 3 в 1 с генератором сигналов
19 509 ₽
19 509 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
16038
Модель (серия)
HDS272S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS272S
Артикул (код товара)
16038
Модель (серия)
HDS272S
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание OWON HDS272S
Технические характеристики OWON HDS272S
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации |
125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
| Скорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пф |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с ~ 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | ≤ 5 нс |
| Точность усиления постоянного тока | 3% |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режим тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
| Максимальное напряжение |
AC: 750 В DC: 1000 В |
| Максимальный ток |
AC: 10 А DC: 10 А |
| Напряжение постоянного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Напряжение переменного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
| Частота формы волны |
Синус: 0.1 Гц - 25 МГц Квадрат: 0.1 Гц - 5 МГц Треугольный: 0.1 Гц - 1 МГц Пульс: 0.1 Гц - 5 МГц Экспонента: 0.1 Гц - 5 МГц |
| Частота выборки | 125 МВ/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2200mAh*2（3.7V, 18650） |
| Мощность потребления | < 5 Вт |
| Температура работы | 0 С° - 40 С° |
| Температура хранения | - 20 С° - 60 С° |
| Способ охлаждения | Пассивный |
| Относительная влажность | ≤ 90% |
| Габариты | 198 × 96 × 38 мм |
| Вес нетто | ~ 600 грамм (без батареи) |

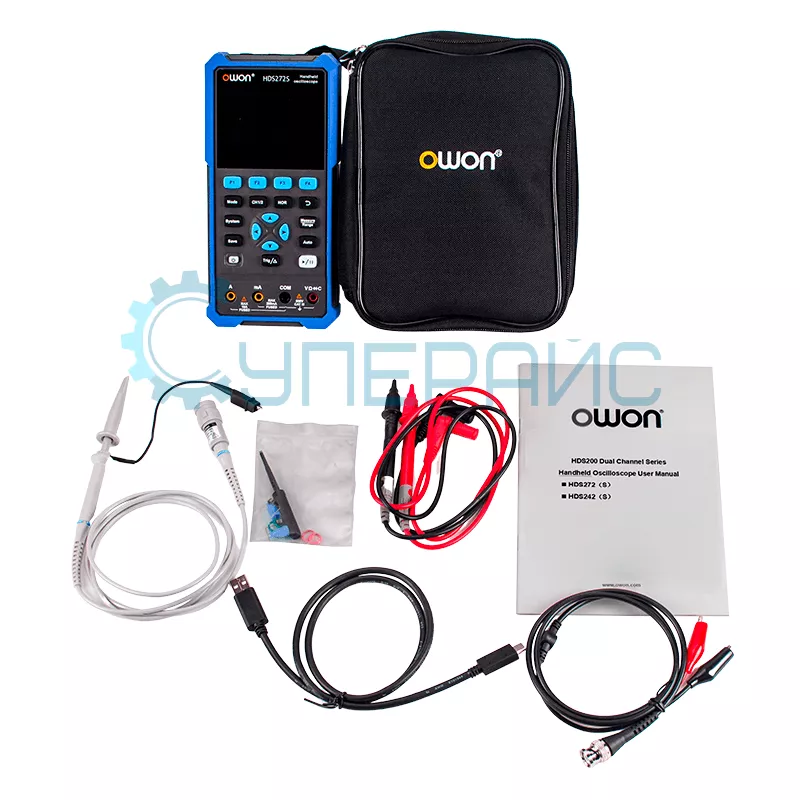

| Комплектация |
портативный осциллограф Owon HDS272S - 1 шт. зарядное устройство - 1 шт. USB кабель - 1 шт. пассивный пробник - 1 шт. провод BNC/крокодил - 2 шт. комплект измерительных щупов мультиметра - 1 шт. набор для настройки пробника - 1 шт. инструкция по эксплуатации - 1 шт. сумка - 1 шт. |
Портативный осциллограф OWON HDS272S: 3-в-1 для полевых измерений
OWON HDS272S — это многофункциональный портативный прибор, который сочетает в себе цифровой осциллограф, мультиметр и генератор сигналов. С полосой пропускания 70 МГц и частотой дискретизации 250 Мвыб/с устройство отлично подходит для диагностики электронных схем, обслуживания промышленного оборудования и учебных целей. Вес устройства составляет всего 600 граммов, а автономная работа до 6 часов обеспечивает удобство использования в условиях выездных работ.
Ключевые особенности
- Осциллограф: 2 канала, глубина памяти 8K, скорость обновления 10 000 осц/с, автоматические измерения (частота, амплитуда).
- Мультиметр: TrueRMS, диапазоны до 1000 В и 10 А, измерение емкости, сопротивления, прозвонка.
- Генератор сигналов: синус, квадрат, импульсы до 25 МГц, амплитуда 0,01–2,5 В.
Цифровой осциллограф захватывает сигналы с временем нарастания ≤5 нс, что критично для анализа ШИМ-модуляции или тактовых генераторов. Встроенный мультиметр с точностью ±0,3% измеряет постоянное и переменное напряжение, ток, сопротивление и емкость, заменяя отдельный прибор. Например, при ремонте БП можно одновременно отслеживать выходное напряжение и пульсации.
Технические преимущества

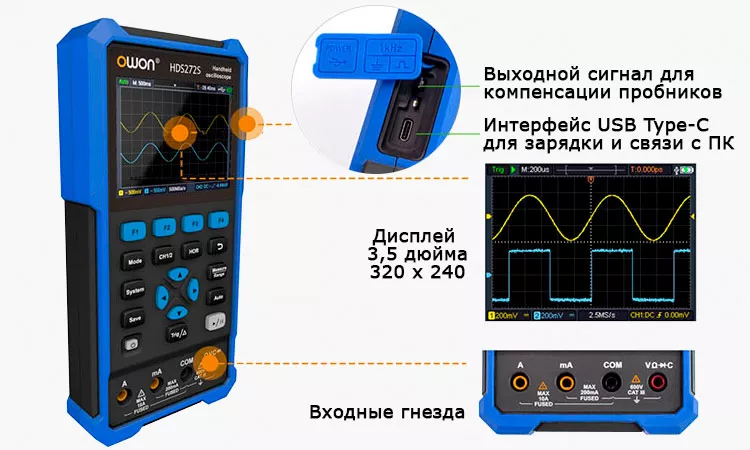

- LCD-дисплей 3,5" с разрешением 320×240 пикселей отображает до 4 графиков одновременно.
- Пассивное охлаждение исключает шум, что важно при работе с чувствительными схемами.

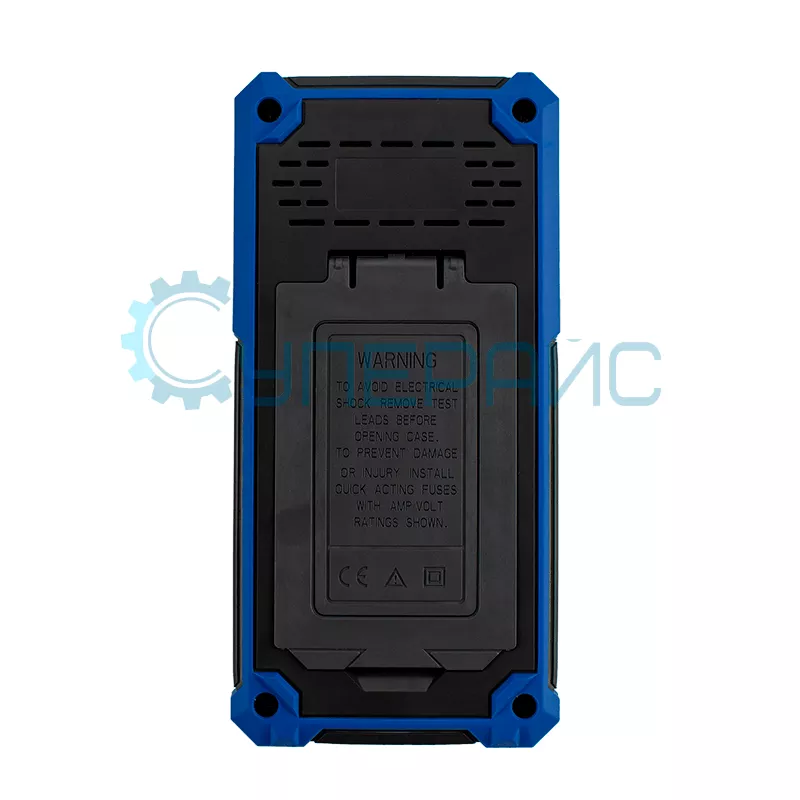

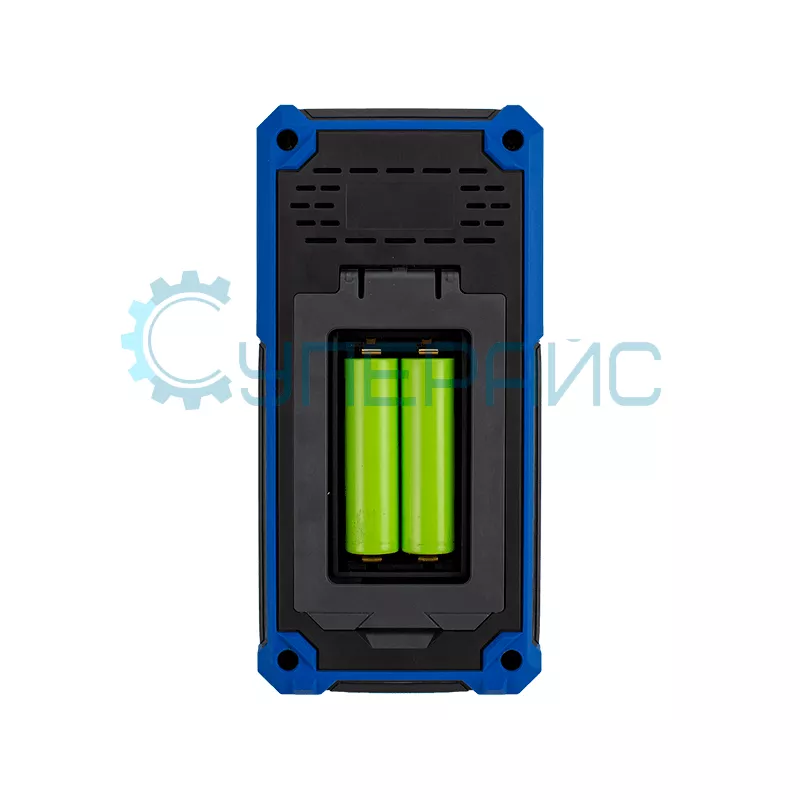

- Двойной аккумулятор 18650 (8,14 Вт·ч) обеспечивает автономность в полевых условиях.
Генератор сигналов генерирует формы волн для тестирования фильтров, усилителей или калибровки датчиков. Режим экспоненциальных импульсов полезен при проверке АЦП, а треугольный сигнал — для настройки аудиотрактов.
Комплектация включает пробники, щупы и сумку для переноски. OWON HDS272S — это универсальный инструмент для инженеров, ценящих мобильность без компромиссов в точности.
Обзорная таблица осциллографов OWON HDS
| Характеристики | HDS242S | HDS272S | HDS2102S | HDS2202S |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации | 250 Мвыб/с | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
|||
| Скорость обновления сигналов | 10 000 осц/с | |||
| Дисплей | 3.5 дюймов, LCD, 320 x 240, 65536 цветов | |||
| Мультиметр | есть | |||
| Генератор сигналов | есть | |||
Документация и ПО OWON HDS272S
Название
Язык
Версия
Размер и тип
Руководство пользователя OWON HDS272S
Язык:
Русский
Версия:
V1.0.7
Размер и тип:
580 КБ,
PDF
Инструкция по эксплуатации для осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
519 Кб,
pdf
Краткая инструкция по применению для портативных осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
326 Кб,
pdf
SCPI протоколы для осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
246 Кб,
pdf
Программное обеспечение для портативных осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
80 Мб,
zip
zip
Показать больше
Показать меньше
