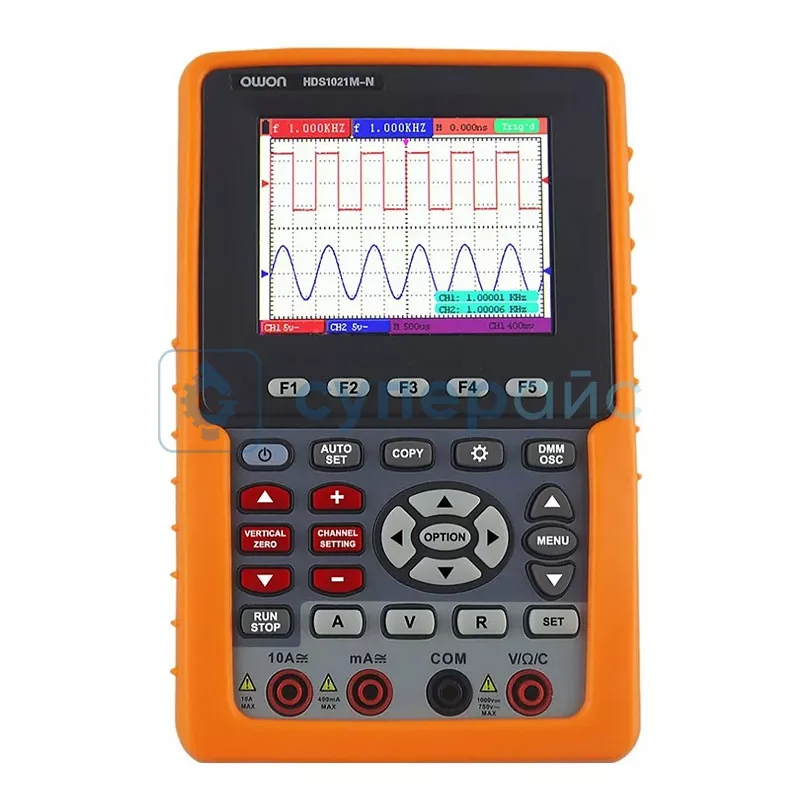

Осциллограф многофункциональный OWON HDS1021M-N
24 219 ₽
24 219 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 15 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24574
Модель (серия)
HDS1021M-N
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS1021M-N
Артикул (код товара)
24574
Модель (серия)
HDS1021M-N
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Показать больше
Показать меньше
Описание OWON HDS1021M-N
Технические характеристики OWON HDS1021M-N
| Количество каналов | 1 |
| Полоса пропускания | 20 МГц |
| Частота дискретизации | 500 Мвыб/с |
| Горизонтальный масштаб | 5 нс/дел - 100 с/дел, шаг 1 - 2,5 - 5 |
| Время нарастания | ≤ 17,5 нс |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 18 пФ ± 5 пФ |
| Длина записи | 24 К |
| Форма волны интерполяции | (Sinx)/x |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000 X |
| Развязка входа | DC, AC, GND |
| Точность постоянного тока | >16: ±(5% + 0,05 дел) |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 400 В |
| Тип триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска | ±6 деления от центра экрана |
| Режим сбора данных | выборка, обнаружение пика, среднее значение |
| Точность усиления по постоянному току | ±3% |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B |
| Математические операции | ＋, －, ×, ÷, invert, FFT |
| Хранение формы сигнала | 4 формы сигналов |
| Мультиметр | |
| Максимальное разрешение | 4000 отсчетов |
| Входное сопротивление | 10 МОм |
| Постоянное напряжение | 400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра) |
| Переменное напряжение |
4 В, 40 В, 400 В ±(1% ± 3 цифры) 750 В ±(2% ± 3 цифры) |
| Частота | 40 - 400 Гц |
| Постоянный ток |
40 мА, 400 мА ±(1,5% ± 1 цифра) 10А ±(3% ± 3 цифры) |
| Переменный ток |
40 мА ±(1,5% ± 3 цифры) 400 мА ±(2% ± 1 цифра) 10 А ±(5% ± 3 цифры) |
| Импеданс |
400 Ом ±(1% ± 3 цифры) 40 ΚОм - 4 ΜОм ±(1% ± 1 цифра) 40 МОм ±(1,5% ± 3 цифры) |
| Емкость | 51,2 нФ - 100 мкФ ±(3% ± 3 цифры) |
| Тест включение/выключение | есть (< 50) |
| Тест диодов | есть (0 - 1,5 В) |
| Общие характеристики | |
| Интерфейс | mini-USB, mini-RS232 |
| Дисплей | 3,7 дюймов, TFT, 640 x 480 |
| Питание | 100 - 240 В, 50-60 Гц |
| Аккумулятор | Литий-ионный 7,4 В |
| Время автономной работы | 6 ч |
| Габариты | 340 x 240 x 85 мм |
| Вес нетто | ~ 645 г |
| Вес брутто | 1,6 кг |

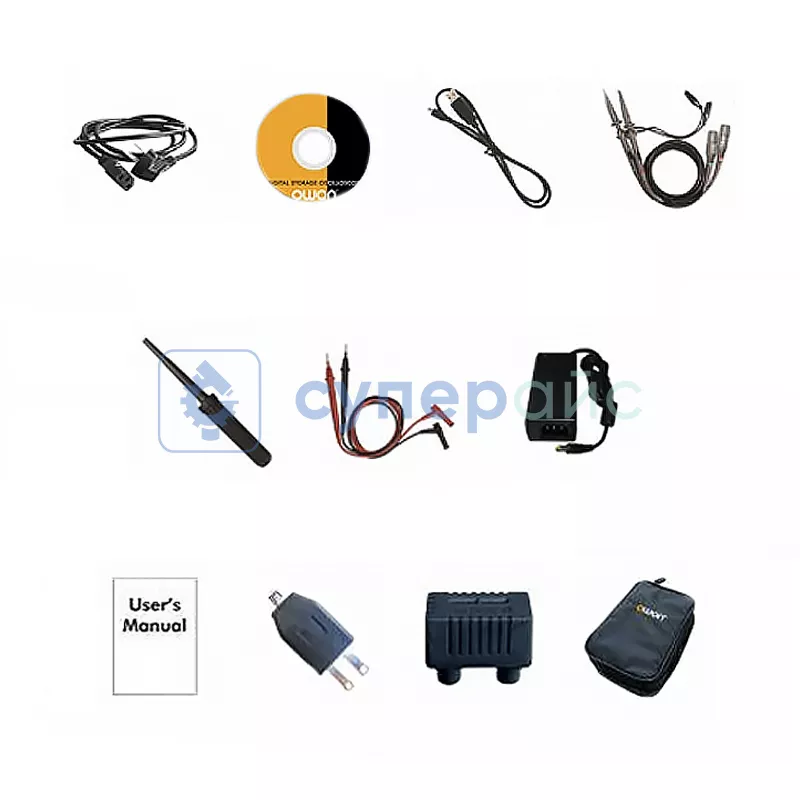

| Комплектация | портативный осциллограф OWON HDS1021M-N - 1 шт |
|
кабель питания - 1 шт выход 5 В, 1 кГц - 1 шт USB кабель - 1 шт регулятор датчика - 1 шт датчик - 1 шт набор щупов мультиметра - 1 шт адаптер - 1 шт внешний модуль емкости - 1 шт кейс для хранения - 1 шт руководство пользователя - 1 шт диск с программным обеспечением - 1 шт |
|
Сравнительная таблица портативных осциллографов OWON серии HDS
| Характеристики | HDS1022M-N | HDS1021M-N |
| Количество каналов | 2 | 1 |
| Анализатор спектра БПФ | есть | - |
| Полоса пропускания | 20 МГц | |
| Частота дискретизации | 500 Мвыб/с | |
| Длина записи | 6 К | 24 К |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Максимальное входное напряжение | 400 В | |
Документация и ПО OWON HDS1021M-N
Название
Язык
Версия
Размер и тип
Программное обеспечение для осциллографов OWON серии HDS-N
Язык:
Английский
Размер и тип:
69.2 МБ,
ZIP
ZIP
Руководство пользователя для одноканальных осциллографов OWON серии HDS-N
Язык:
Английский
Версия:
1.1.3
Размер и тип:
2.53 МБ,
PDF
