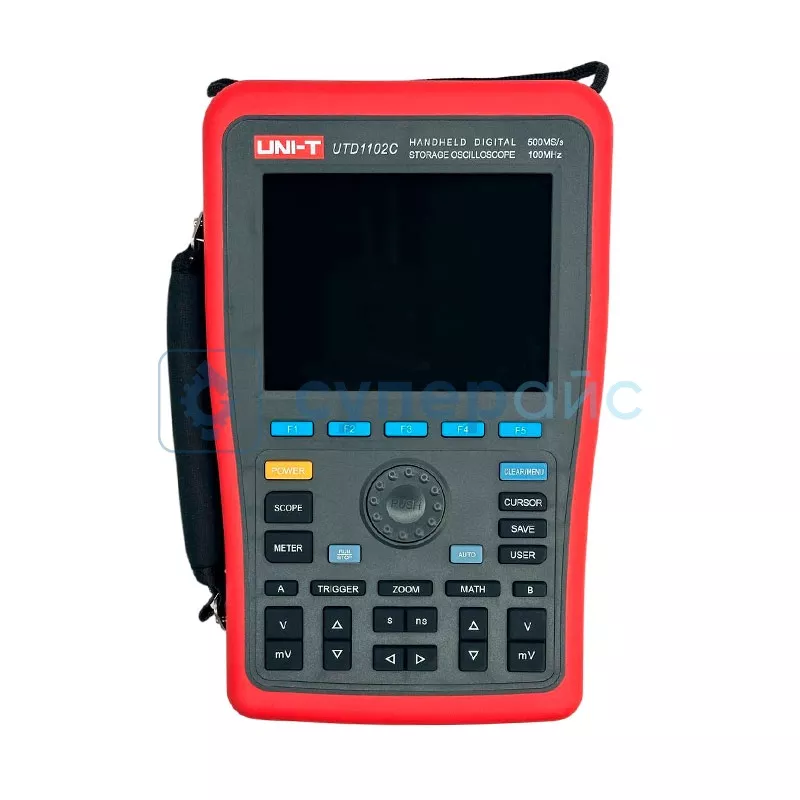

Цифровой скопметр UNI-T UTD1102C
72 190 ₽
72 190 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
6764
Модель (серия)
UTD1102C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD1102C
Артикул (код товара)
6764
Модель (серия)
UTD1102C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание UNI-T UTD1102C
Технические характеристики UNI-T UTD1102C
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 500 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 21 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 Vrms |
| Горизонтальная система | |
| Интерполяция формы волны | линейная |
| Глубина хранения | 7,5 Кб |
| Коэффициент развёртки | 5 нс / дел - 50 с / дел |
| Точность измерения времени интервала (полная полоса пропускания) |
одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 50 В / дел на входе BNC |
| Время нарастания | ≤ 3.5 нс |
| Диапазон вертикального смещения | ± 10 дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 мВ / дел до 50 В / дел ± 4% при вертикальной развертке от 5 мВ / дел |
| Точность измерения постоянного тока (режим средней выборки) |
Когда вертикальный сдвиг равен нулю и N ≥ 16: ± (4% x чтение + 0,1 дел + 1 мВ) и 5 мВ / дел ± (3% x чтение + 0,1 дел + 1 мВ) и 10 мВ / дел ~ 50 В / дел Когда вертикальный сдвиг не равен нулю и N ≥16: ± (3% x (чтение + чтение вертикального сдвига) + (1% x чтение вертикального сдвига)) + 0,2 деления) Установите от 5 мВ / дел до 200 мВ / дел плюс 2 мВ Установочное значение > 200 мВ / дел - 50 В / дел, плюс 50 мВ |
| Точность измерения разности напряжения | При идентичных настройках и условиях окружающей среды берется разность напряжений (ΔV) между двумя точками осциллограммы после усреднения ≥ 16 полученных осциллограмм: ± (3% x чтение + 0,05 деления) |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| Точность уровня триггера, применяемая к сигналам ≥ 20 нс времени нарастания или спада | CH1, CH2: 0,3 дел * В / дел в пределах ± 4 деления от центра экрана |
| Возможность предварительного запуска | нормальный режим / режим сканирования, предпусковой / отложенный запуск. Глубина предварительного запуска регулируется |
| Диапазон удержания триггера | 40 нс - 1,5 нс |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон задержки запуска | 40 нс - 6,4 с |
| Запуск по видео сигналу | |
| Чувствительность | 2 дел от пика к пику |
| Система | NTSC / 525, PAL / 625 |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
| Автоматическое измерение | отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость |
| Автоматический диапазон | есть |
| Напряжение постоянного тока | 600 мВ, 6 В, 60 В, 600 В, 1000 В, с точностью ± (1% + 5) |
| Напряжение переменного тока (45 Гц - 400 Гц) |
600 мВ, 6 В, 60 В, 600 В, 700 В с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц |
| Постоянный ток |
6 мА, 60 мА, 600 мА, с точностью ± (1,2% + 5) 6 А с точностью ± (1,5% + 5) |
| Переменный ток (45 Гц - 400 Гц) |
6 мА, 60 мА, 600 мА, с точностью ± (2% + 5) 6 А с точностью ± (2,5% + 5) |
| Сопротивление |
6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5) 600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5) |
| Емкость |
6 нФ, 6 мФ, с точностью ± (5% + 10) 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5) |
| Общие характеристики | |
| Дисплей | 5,7 дюймов, TFT ЖК - экран, 320 х 240 |
| Питание | 100-240 В AC RMS, 45-440 Гц, CAT II |
| Потребляемая мощность | < 20 Вт |
| Батарея | литий ионная 7,4 В, емкость 4400 мАч, 3 часа работы без подзарядки |
| Метод охлаждения | принудительное охлаждение вентилятора |
| Интерфейс | USB |
| Максимальное разрешение | 5999 |
| Диодные измерения | есть |
| Режимы измерения | автоматический / ручной (для измерения тока доступен только ручной режим) |
| Рабочая температура | от 0°С до 40°С |
| Влажность |
< +35°С: 90% RH +35°С - +40°С: ≤ 60% RH |
| Габариты | 268 х 168 х 60 мм |
| Габариты упаковки | 380 x 125 x 290 мм |
| Вес брутто | 3,7 кг |

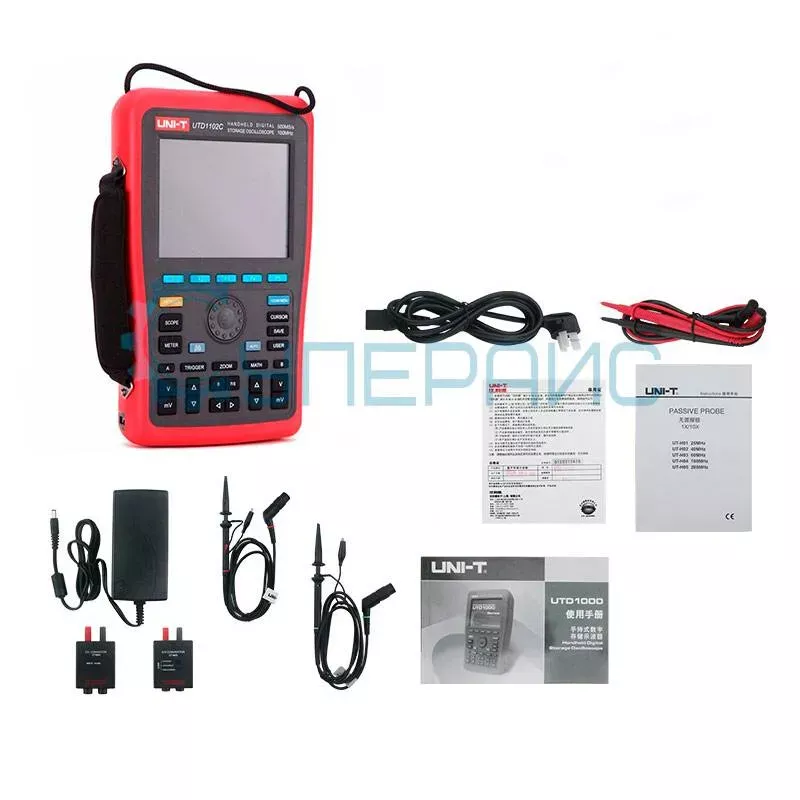

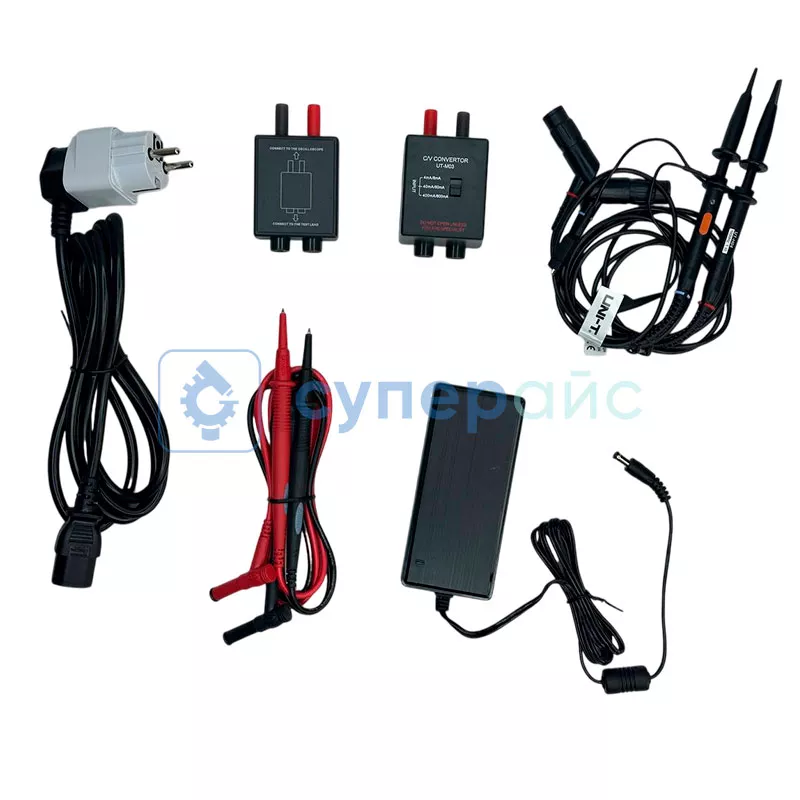

| Комплектация |
портативный осциллограф UNI-T UTD1102C - 1 шт щупы для осциллографа - 2 шт измерительные провода - 1 комплект блок питания - 1 шт кабель питания - 1 шт преобразователь тока в напряжение - 2 шт |
| Совместимость | Пассивный пробник для осциллографа UNI-T UT-P04 с делителем 1:10, 100МГц |
Цифровой осциллограф UNI-T UTD1102C: Лаборатория в ваших руках
Портативный осциллограф UNI T UTD1102C — это гибрид точности и мобильности. С полосой пропускания 100 МГц и частотой дискретизации 500 Мвыб/с он ловит даже кратковременные аномалии в цепях, будь то шум в аудиотракте или сбой в работе микроконтроллера. Но главное — устройство работает 3 часа без розетки, превращаясь в незаменимого помощника для выездных ремонтов или полевых исследований.
Чем удивляет UTD1102C?
Автономность как преимущество
Встроенный аккумулятор на 4400 мАч позволяет диагностировать оборудование прямо на месте: от серверных стоек до солнечных электростанций. Не нужно искать розетку в цеху или таскать за собой удлинители — включили, подключили щупы и начали измерения.
Два в одном: осциллограф + мультиметр
Пока первый канал отслеживает форму ШИМ-сигнала, второй может замерять сопротивление цепи или емкость конденсатора. А функция 27 автоматических измерений сама рассчитает частоту, время нарастания или перерегулирование, экономя часы рутинных вычислений.
Скорость, которая спасает проекты
С временем отклика ≤3.5 нс и глубиной памяти 7.5 Кб UTD1102C фиксирует даже одиночные выбросы напряжения. Например, можно поймать момент, когда транзистор в инверторе выходит из строя из-за перегрузки.
Где он раскроет потенциал?
- Ремонт промышленной автоматики: Анализ сигналов датчиков давления в реальном времени.
- Образование: Демонстрация принципов Фурье-анализа на лекциях по радиотехнике.
- Полевые условия: Поиск обрыва в кабеле при ярком солнечном свете — яркий 5,7-дюймовый экран останется читаемым.
Почему выбирают UTD1102C?
Он не требует компромиссов. Обычно портативные устройства жертвуют точностью ради компактности, но здесь погрешность по напряжению — всего ±1%, а по времени — ±0.4 нс. При этом вес (3.7 кг) позволяет носить его в рюкзаке, а прочный корпус выдержит падение с высоты до метра.
В комплекте — два щупа, измерительные провода и адаптеры для токовых петель. Если вы ищете осциллограф, который не привяжет вас к розетке, но сохранит точность лабораторного оборудования — UTD1102C готов к работе.
Обзорная таблица осциллографов UNI-T серии UTD1000C
| Характеристики | UTD1102C | UTD1062C |
| Полоса пропускания, МГц | 100 | 60 |
| Количество аналоговых каналов | 2 | |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 500 | 250 |
| Глубина памяти на канал | 7,5 Кб | |
| Время нарастания, нс | ≤ 3,5 | ≤ 5,8 |
| Разрешение по вертикали | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | да | |
| Анализатор спектра сигнала с помощью БПФ | да | |
| Частотомер | нет | |
| Самописец | нет | |
| Анализатор протоколов | нет | |
| Дисплей | 1280 x 800 | |
| Интерфейс передачи данных | USB | |
Документация и ПО UNI-T UTD1102C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового скопметра UNI-T UTD1102C серии UTD1000C
Язык:
Английский
Размер и тип:
1.24 МБ,
PDF
Руководство пользователя по эксплуатации программного обеспечения для цифрового скопметра UNI-T UTD1102C
Язык:
Английский
Размер и тип:
447 КБ,
PDF
Программное обеспечение для цифрового скопметра UNI-T UTD1102C
Язык:
Английский
Размер и тип:
43.7 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы UNI-T UTD1102C
Guest
01.07.2025 13:22:50
отличный скопметр, есть функция мультиметра. подключать ничего не надо, все работает без розетки
SUPEREYES.RU
02.07.2025 06:32:54
Guest
отличный скопметр, есть функция мультиметра. подключать ничего не надо, все работает без розетки
отличный скопметр, есть функция мультиметра. подключать ничего не надо, все работает без розетки
Здравствуйте!
Спасибо за ваш отзыв. Здорово, что вы остались довольны функциональностью прибора — наличие мультиметра и возможность работы без подключения к розетке действительно делают этот прибор особенно удобным для выездной диагностики и работы в полевых условиях.
Рады, что устройство оправдало ваши ожидания. Пользуйтесь с удовольствием!
С уважением, Администрация магазина Суперайс
Guest
06.10.2025 12:17:47
Взял для полевых работ по ремонту. Устал таскать стационарный. Компактный, как большой смартфон. На сигналах от плат и авто отображает чисто. Экран чёткий, кнопки отзывчивые, батареи хватает надолго. Так что он теперь мой любимчик
SUPEREYES.RU
07.10.2025 06:33:29
Guest
Взял для полевых работ по ремонту. Устал таскать стационарный. Компактный, как большой смартфон. На сигналах от плат и авто отображает чисто. Экран чёткий, кнопки отзывчивые, батареи хватает надолго. Так что он теперь мой любимчик
Взял для полевых работ по ремонту. Устал таскать стационарный. Компактный, как большой смартфон. На сигналах от плат и авто отображает чисто. Экран чёткий, кнопки отзывчивые, батареи хватает надолго. Так что он теперь мой любимчик
Здравствуйте!
Выражаем вам благодарность за отзыв о UNI-T UTD1102C. Мы рады, что он стал для вас удобной и эффективной заменой стационарному прибору. Ваше подтверждение компактности, четкости отображения сигналов и длительного времени автономной работы является важным фактором для специалистов, занимающихся полевыми работами. Приятно слышать, что прибор стал вашим любимым инструментом.
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
11121
Модель (серия):
HT306
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Добавить в избранное
Артикул (код товара):
2976
Модель (серия):
UT-P04
Производитель:
UNI-T
Страна производства:
Гарантия, мес.:
6
Полоса пропускания, МГц:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4636
Модель (серия):
2C42
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35693
Модель (серия):
DPOS350P
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
350
Вид:
Планшетный
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4901
Модель (серия):
DSO8102E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19084
Модель (серия):
TO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20690
Модель (серия):
ZT702S
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17949
Модель (серия):
SG-004A
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Точность, %:
2
Диагональ встр. дисплея (размер), дюйм:
2,4
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

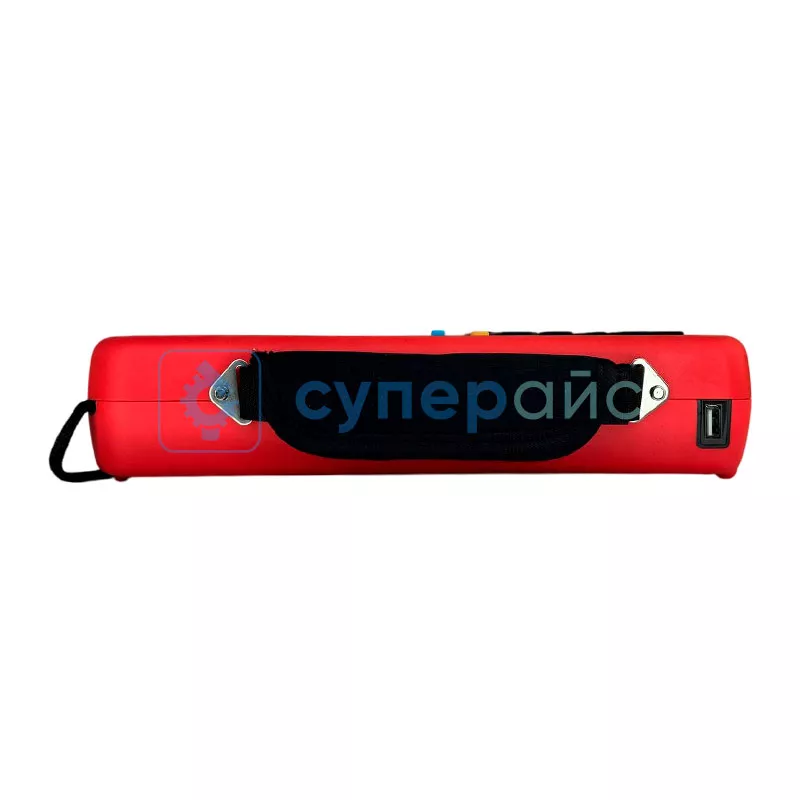

Артикул (код товара):
6764
Модель (серия):
UTD1102C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
