Цифровой осциллограф-мультиметр UNI-T UTD1062C

Код товара: 6752

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор UNI-T в России

UNI-T
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 1
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 1
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 2
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 3
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 4
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 5
Цифровой осциллограф-мультиметр UNI-T UTD1062C фото 6
О товаре
Осциллограф UTD1062C
Точный анализ деталей и обзор формы сигнала
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 250 Мвыб/с
73 829 руб.
73 829 руб.
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
О товаре
Осциллограф UTD1062C
Точный анализ деталей и обзор формы сигнала
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 250 Мвыб/с

Технические характеристики UNI-T UTD1062C

Полоса пропускания 60 МГц
Количество каналов 2
Максимальная частота дискретизации в реальном времени 250 МВыб / с
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 21 пФ ± 3 пФ
Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение ± 400 Vrms
Горизонтальная система
Интерполяция формы волны линейная
Глубина хранения 7,5 Кб
Коэффициент развёртки 5 нс / дел - 50 с / дел
Точность измерения времени интервала (полная полоса пропускания) одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс)
> 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс)
Вертикальная система
Вертикальное разрешение 8 бит
Вертикальная развёртка 5 мВ / дел - 50 В / дел на входе BNC
Время нарастания ≤ 5.8 нс
Диапазон вертикального смещения ± 10 дел
Ограниченная полоса пропускания 20 МГц
Низкочастотный отклик (-3 дБ) ≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока ± 3% при вертикальной развертке от 10 мВ / дел до 50 В / дел
± 4% при вертикальной развертке от 5 мВ / дел
Точность измерения постоянного тока (режим средней выборки) Когда вертикальный сдвиг равен нулю и N ≥ 16: ± (4% x чтение + 0,1 дел + 1 мВ) и 5 мВ / дел
± (3% x чтение + 0,1 дел + 1 мВ) и 10 мВ / дел ~ 50 В / дел
Когда вертикальный сдвиг не равен нулю и N ≥16: ± (3% x (чтение + чтение вертикального сдвига) + (1% x чтение вертикального сдвига)) + 0,2 деления)
Установите от 5 мВ / дел до 200 мВ / дел плюс 2 мВ
Установочное значение > 200 мВ / дел - 50 В / дел, плюс 50 мВ
Точность измерения разности напряжения При идентичных настройках и условиях окружающей среды берется разность напряжений (ΔV) между двумя точками осциллограммы после усреднения ≥ 16 полученных осциллограмм: ± (3% x чтение + 0,05 деления)
Система синхронизации
Режимы триггера фронт, длительность импульса, видео, альтернативный
Диапазон уровня запуска триггера CH1, CH2: ± 5 деления от центра экрана
Точность уровня триггера, применяемая к сигналам ≥ 20 нс времени нарастания или спада CH1, CH2: 0,3 дел * В / дел в пределах ± 4 деления от центра экрана
Возможность предварительного запуска нормальный режим / режим сканирования, предпусковой / отложенный запуск. Глубина предварительного запуска регулируется
Диапазон удержания триггера 40 нс - 1,5 нс
Запуск по фронту
Режим запуска запуск по нарастающему фронту, по ниспадающему фронту
Источник запуска CH1, CH2
Запуск по длительности импульса
Условие запуска положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска CH1, CH2
Диапазон задержки запуска 40 нс - 6,4 с
Запуск по видео сигналу
Чувствительность 2 дел от пика к пику
Система NTSC / 525, PAL / 625
Система измерения
Курсорные измерения разность напряжений между курсорами ΔV
разность времени между курсорами ΔT
Автоматическое измерение отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания
Мультиметр
Максимальное разрешение 6000 отсчетов
Режимы тестирования напряжение, ток, сопротивление, емкость
Автоматический диапазон есть
Напряжение постоянного тока 1000 В, с точностью ± (1% + 5)
Напряжение переменного тока (45 Гц - 400 Гц) 700 В, с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц
Постоянный ток 6 мА, 60 мА, 600 мА, с точностью ± (1.2% + 5)
6 А с точностью ± (1,5% + 5)
Переменный ток (45 Гц - 400 Гц) 6 мА, 60 мА, 600 мА, с точностью ± (2% + 5)
6 А с точностью ± (2,5% + 5)
Сопротивление 6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5)
600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5)
Емкость 6 нФ, 6 мФ, с точностью ± (5% + 10)
60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5)
Общие характеристики
Дисплей 5,7 дюймов, TFT ЖК - экран, 320 х 240
Питание 100-240 В AC RMS, 45-440 Гц, CAT II
Потребляемая мощность < 20 Вт
Батарея литий ионная 7.4 В, емкость 4400 мАч, 3 часа работы без подзарядки
Метод охлаждения принудительное охлаждение вентилятора
Интерфейс USB
Максимальное разрешение 5999
Диодные измерения есть
Режимы измерения автоматический / ручной (для измерения тока доступен только ручной режим)
Рабочая температура от 0°С до 40°С
Влажность < +35°С: 90% RH
+35°С - +40°С: ≤ 60% RH
Габариты 268 х 168 х 60 мм
Вес нетто 1800 г

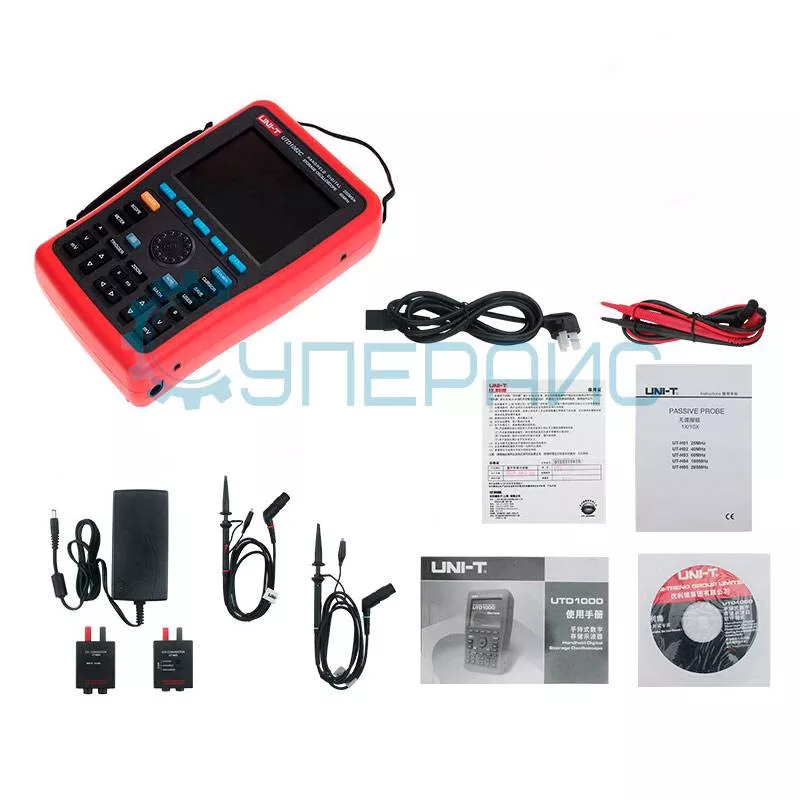

Комплектация портативный осциллограф UNI-T UTD1062C - 1 шт
щупы для осциллографа - 2 шт
измерительные провода - 1 комплект
блок питания - 1 шт
кабель питания - 1 шт
преобразователь тока в напряжение - 2 шт
Совместимость Пассивный пробник для осциллографа UNI-T UT-P05 с делителем 1:10, 200МГц
Пассивный пробник для осциллографа UNI-T UT-P04 с делителем 1:10, 100МГц
Пассивный пробник для осциллографа UNI-T UT-P06 с делителем 1:10, 300МГц

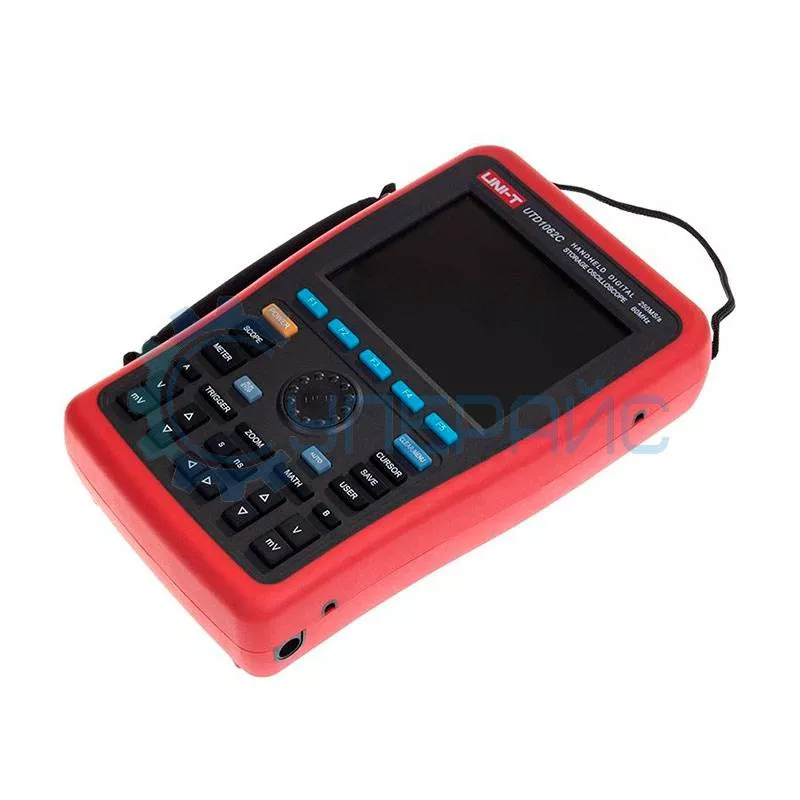

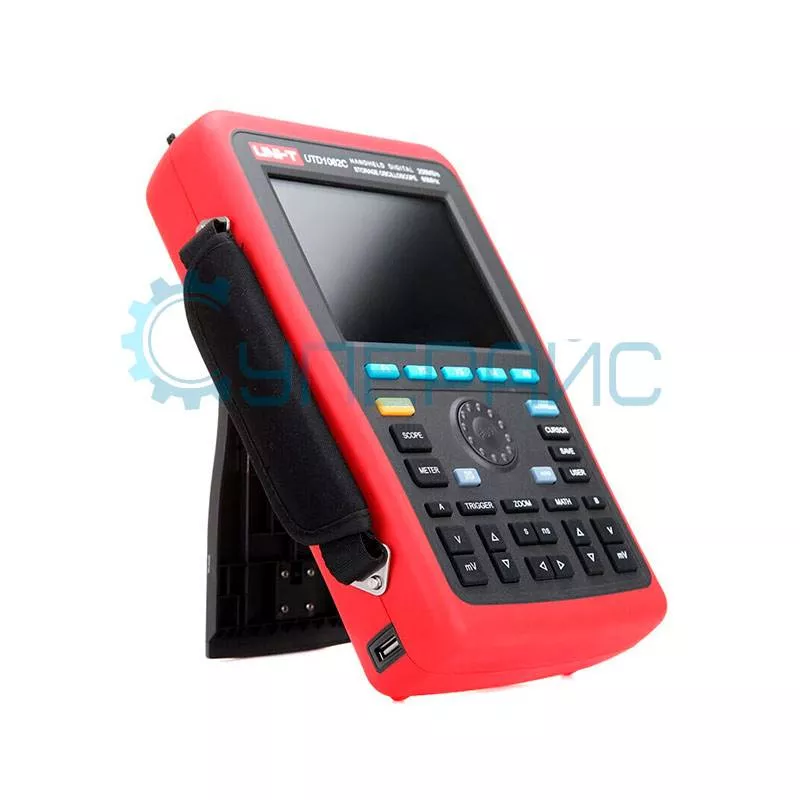

Портативный осциллограф UNI-T UTD1062C

Двухканальный цифровой осциллограф UNI-T UTD1062C – это надёжный и точный измерительный прибор, который помогает проводить сложный анализ, а также диагностику электрооборудования.

Устройство поддерживает 2 канала, что позволяет одновременно наблюдать и сравнивать сигналы, выявляя возможные аномалии. Это существенно ускоряет процесс работы, одновременно повышая точность измерений.

Встроенные функции мультиметра делают UNI-T UTD1062C универсальным измерительным решением, так как пользователю не нужно носить с собой несколько устройств.

Прибор позволяет измерять ток, напряжение, сопротивление и ёмкость, подходит для инженеров, исследователей, любителей электроники.

Модель имеет компактный эргономичный дизайн, легко помещается в рюкзак или сумку, может использоваться в лабораторных, производственных, домашних и полевых условиях.

Устройство обеспечивает детализированное изображение формы сигнала благодаря высокой разрешающей способности, что поможет не упустить важные нюансы.

Управление лёгкое и интуитивно-понятное: отзывчивые физические кнопки дают мягкий тактильный отклик, а ЖК- экран встроенного дисплея отображает получаемые данные в наглядном виде.

Портативный осциллограф UNI-T UTD1062C станет полезным инструментом для тех, кто ищет эффективный и функциональный прибор для работы с электроникой. Выбор этого осциллографа поможет упростить задачи, связанные с наблюдением и анализом электрических сигналов.

Обзорная таблица осциллографов UNI-T серии UTD1000C

Характеристики UTD1102C UTD1062C
Полоса пропускания, МГц 100 60
Количество аналоговых каналов 2
Количество цифровых каналов нет
Частота дискретизации на канал, МВыб/с 500 250
Глубина памяти на канал 7,5 Кб
Время нарастания, нс ≤ 3,5 ≤ 5,8
Разрешение по вертикали 8 бит
Генератор сигналов нет
Логический анализатор нет
Мультиметр да
Анализатор спектра сигнала с помощью БПФ да
Частотомер нет
Самописец нет
Анализатор протоколов нет
Дисплей 1280 x 800
Интерфейс передачи данных USB

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
