Цифровой USB осциллограф Hantek DSO-6022BL
10 230 ₽
10 230 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
4867
Модель (серия)
DSO-6022BL
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO-6022BL
Артикул (код товара)
4867
Модель (серия)
DSO-6022BL
Сертификат
дистрибьютор
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Hantek DSO-6022BL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6022BL
| Характеристики USB осциллографа | |||
|
Полоса пропускания |
20 МГц |
||
|
Количество каналов |
2 | ||
|
Максимальная частота дискретизации в реальном времени |
в одноканальном режиме 48 МВыб / с в двухканальном режиме 24 МВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC, GND |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
||
|
Максимальное входное напряжение |
35 В |
||
| Горизонтальная система | |||
|
Коэффициент развёртки |
1 нс / дел - 5000 с / дел |
||
| Размер буфера | 1 М | ||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 бит | ||
|
Диапазон вертикального смещения |
20 мВ ~ 5 В / дел 200 мВ ~ 50 В / дел 2 В ~ 500 В / дел 20 В ~ 5 кВ / дел |
||
|
Диапазон смещения |
± 4 дел |
||
|
Ограниченная полоса пропускания |
20 МГц | ||
|
Низкочастотный отклик |
≤ 10 Гц (на входе BNC) |
||
|
Точность усиления постоянного тока |
± 3 % |
||
|
Математические функции |
сложение, вычитание, умножение, деление |
||
|
Вертикальная развёртка |
20 мВ / дел - 5 В / дел |
||
| Система синхронизации | |||
| Режимы триггера |
автоматический, нормальный, однократный |
||
| Тип триггера |
по нарастающему фронту по спадающему фронту |
||
| Точность триггера |
± 4 дел |
||
| Чувствительность триггера | 0,02 дел | ||
| Источник триггера | CH1, CH2 | ||
| Система измерения | |||
| Автоматические измерения |
положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительный коэффициент заполнения, отрицательный рабочий цикл |
||
| Логический анализатор | |||
| Количество каналов |
16 |
||
| Пропускная способность |
10 МГц |
||
| Max импеданс |
1 МОм, 7.5 пФ |
||
| Max напряжение |
0 В - 5.5 В |
||
| Совместимый вход |
TTL, LVTTL, CMOS |
||
| Глубина памяти |
1 М / CH |
||
| Общие характеристики | |||
| Интерфейс передачи данных |
USB 2.0 |
||
| Источник питания | не требуется внешнего источника питания, питается от USB | ||

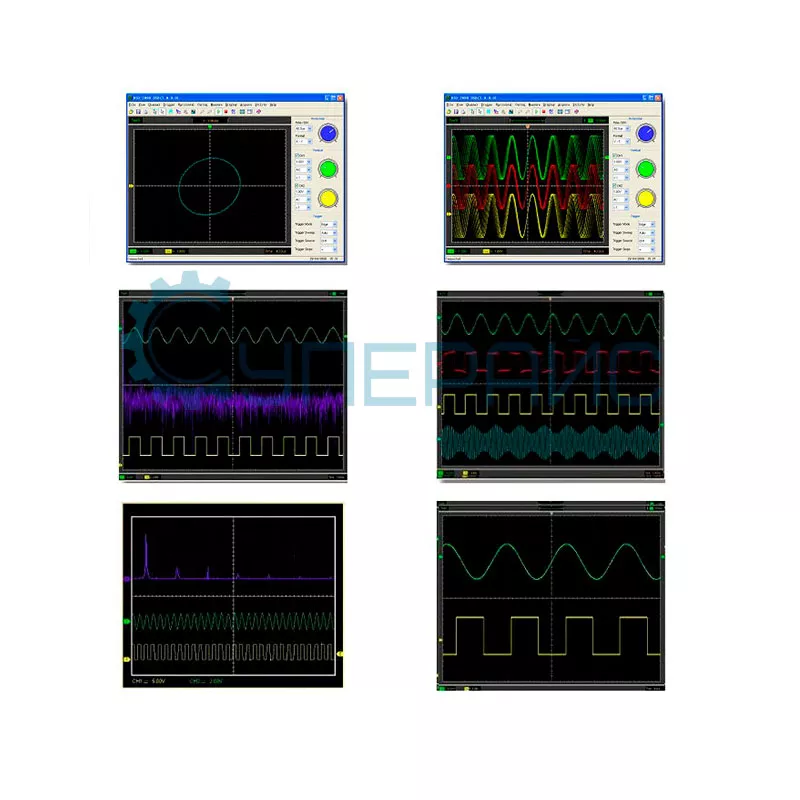

| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
||
| Габариты | 200 мм х 100 мм х 35 мм | ||
| Габариты упаковки | 235 x 170 x 75 мм | ||
| Вес нетто | 300 г | ||
| Вес брутто | 785 г | ||

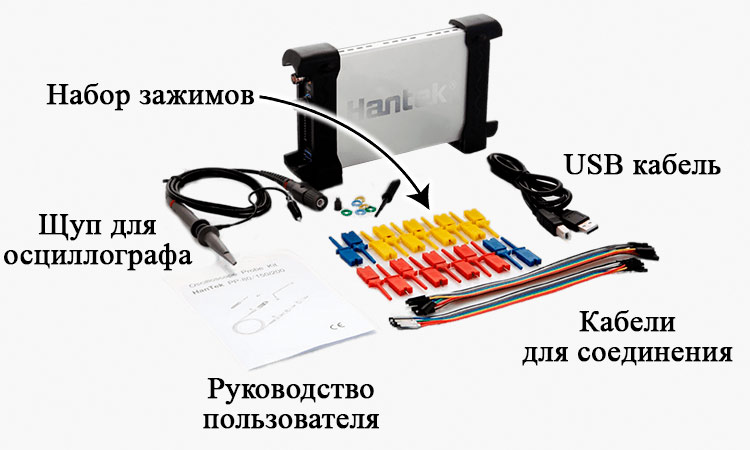

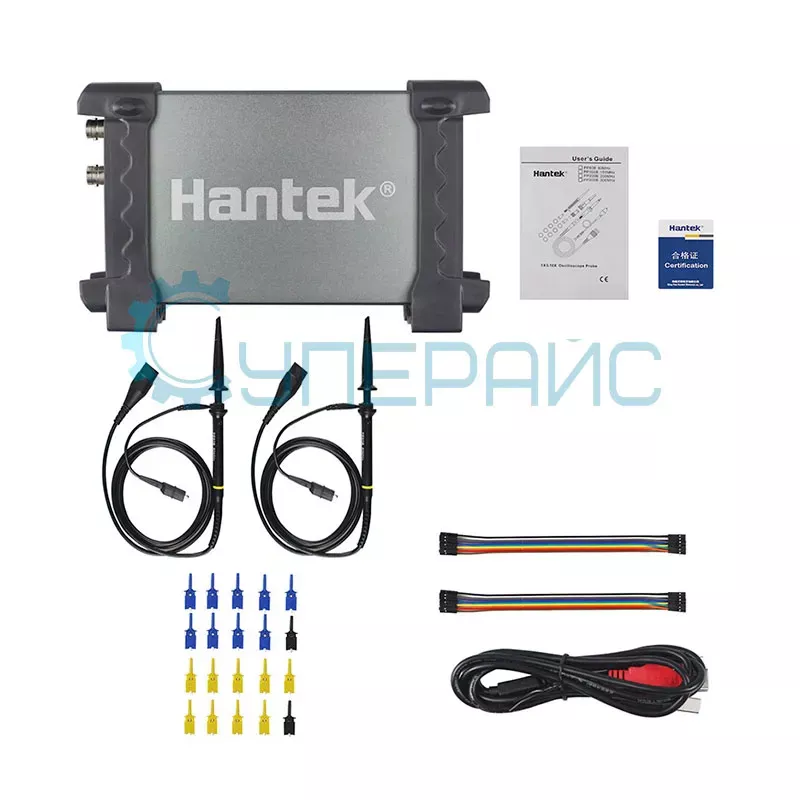

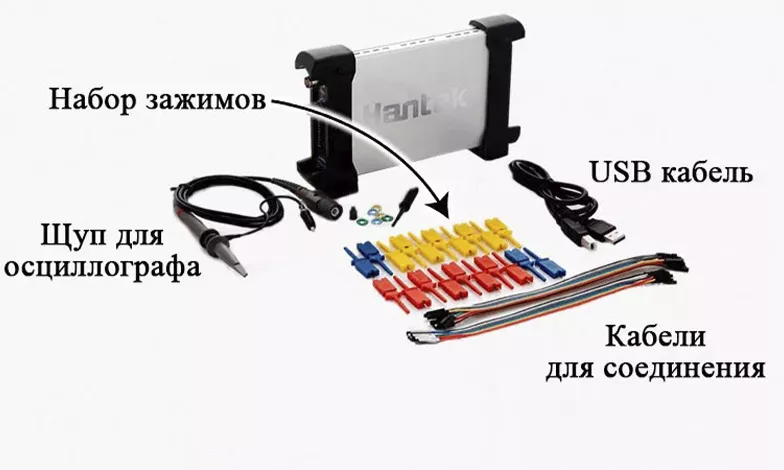

| Комплектация | USB осциллограф Hantek DSO-6022BL - 1 шт | ||
|
|
USB кабель - 1 шт щупы для осциллографа - 2 шт набор зажимов для перемычек - 10 шт соединительный кабель - 2 шт |
||

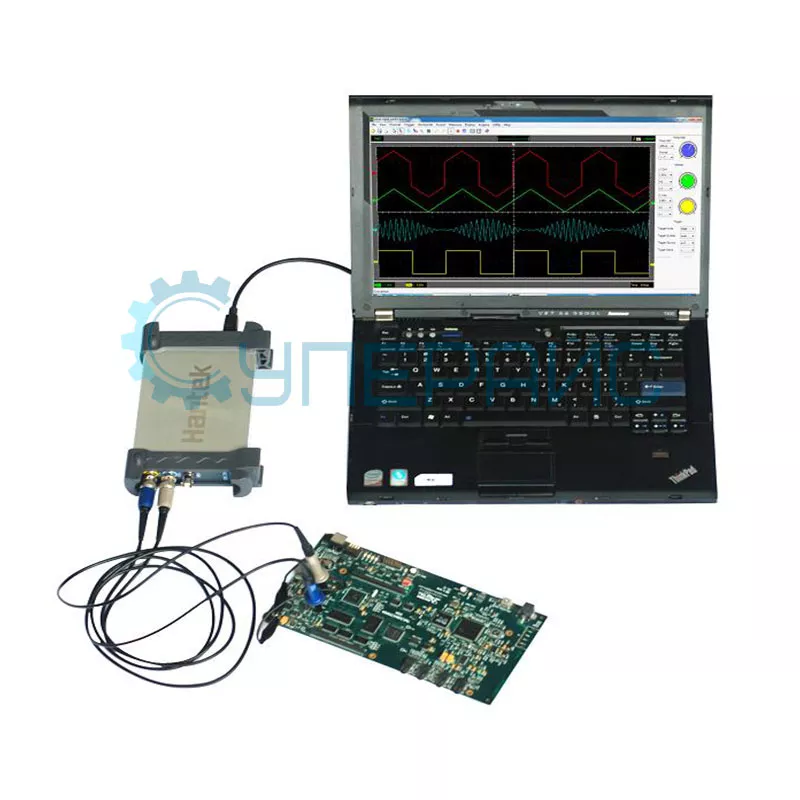

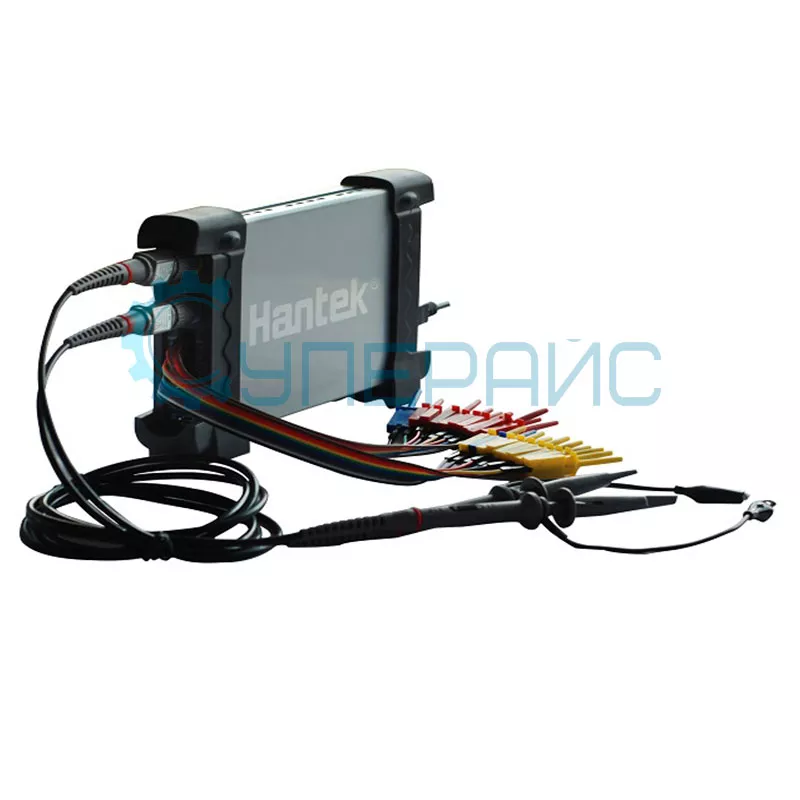

Осциллограф-приставка Hantek DSO-6022BL
Измерительный прибор фирмы Hantek для измерения, просмотра и записи амплитудных значений электрического сигнала из серии DSO (цифровые запоминающие осциллографы) модель 6022BL.

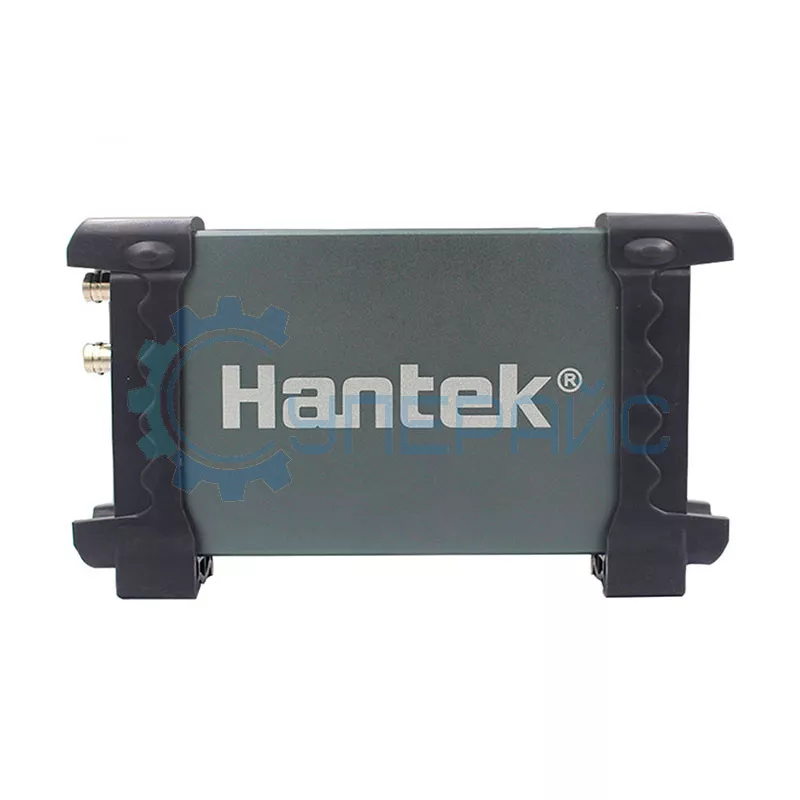

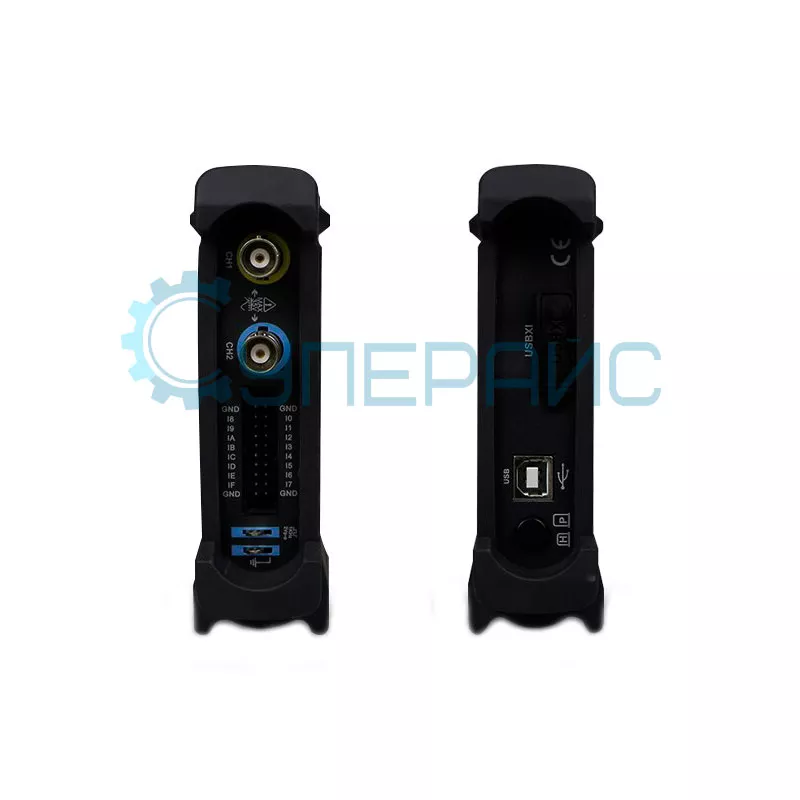

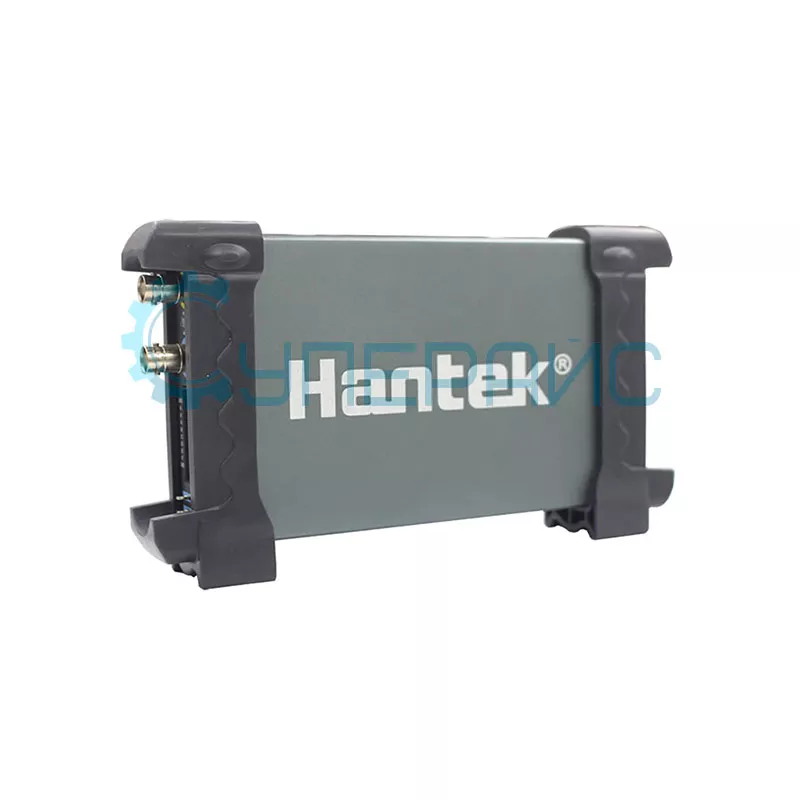

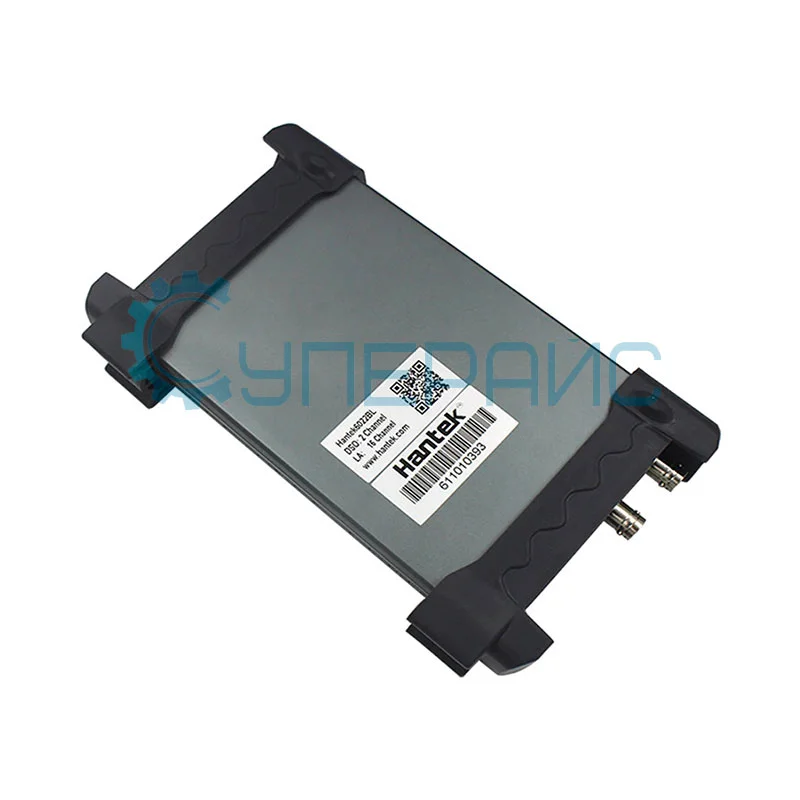

Корпус осциллографа сделан из алюминия с накладками из пластика с фирменной надпись «HANTEK». На боковой панели располагаются два BNC входа для измерительных щупов, разъём для логического анализатора и калибровки. С противоположной стороны находится вход USB.

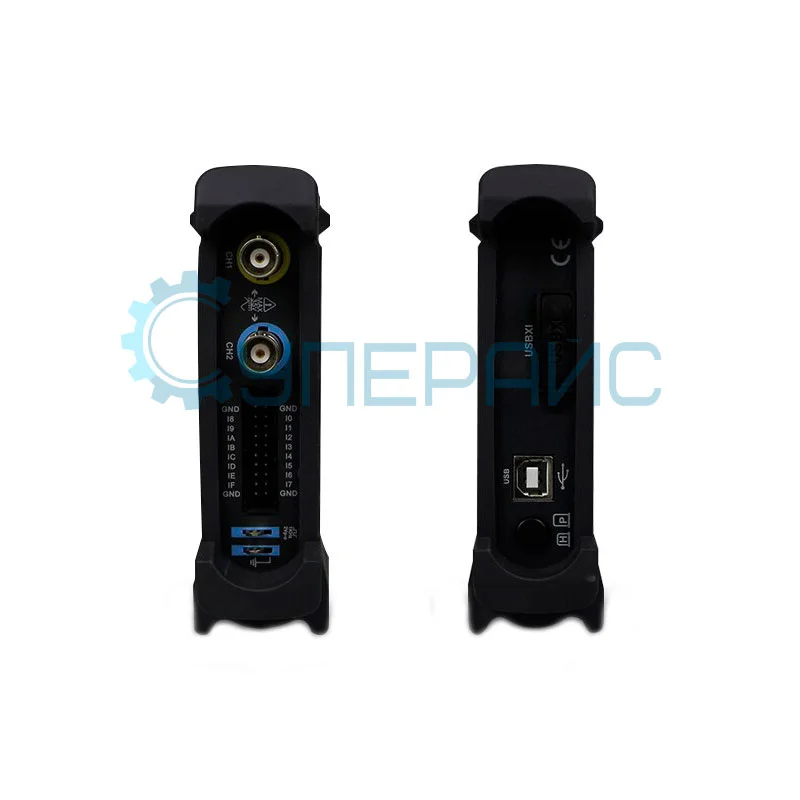

Осциллограф с двумя аналоговыми каналами и полосой пропускания до 20 мегагерц с частотой дискретизации до 48 МВыб/с в 1-канальном режиме и 24 МВыб/с в 2-канальном.

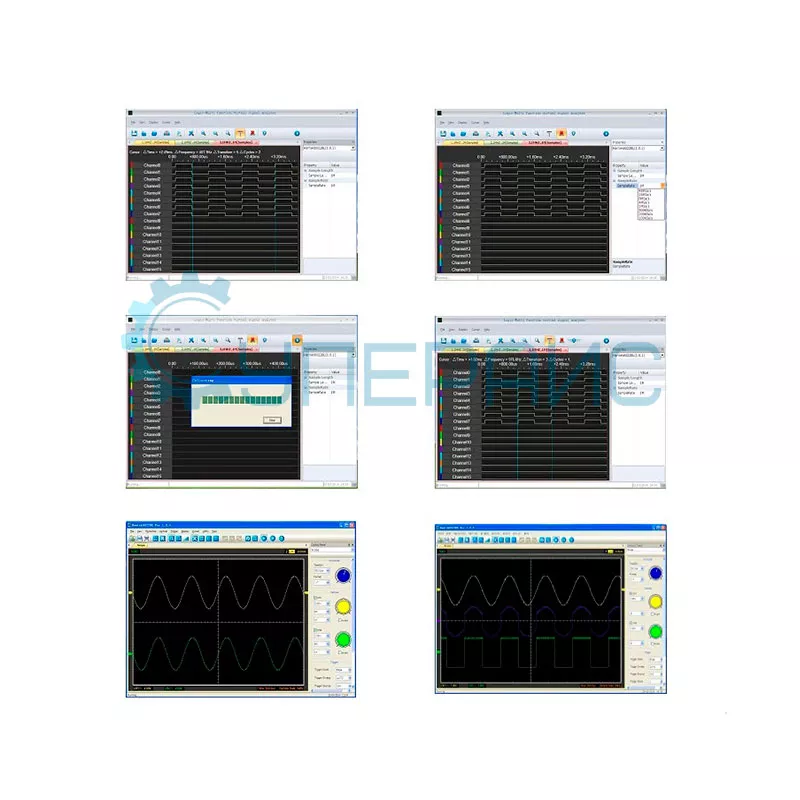

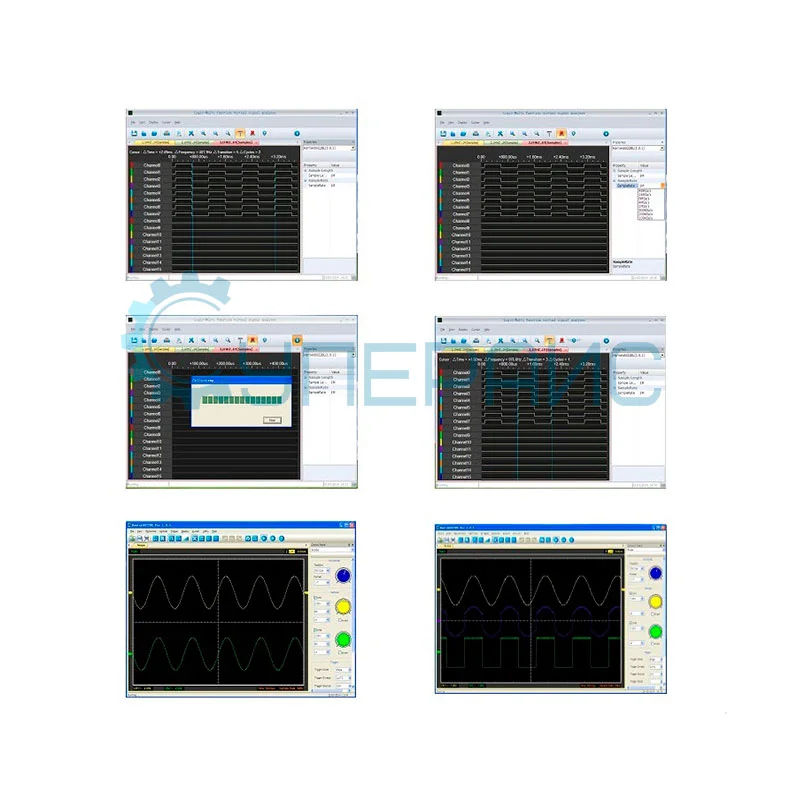

6022BL обладает логическим анализатором с шестнадцатью цифровыми каналами и максимальной пропускной способностью 10 МГц. В комплект с осциллографом входит руководство по эксплуатации, USB кабель (для подключения к ПК), измерительные щупы, соединительные кабели и 10 зажимов для перемычек.
Документация и ПО Hantek DSO-6022BL
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых USB осциллографов Hantek DSO6022BL
Язык:
Английский
Размер и тип:
923 КБ,
PDF
Программное обеспечение для цифровых USB осциллографов Hantek DSO6022BL
Язык:
Английский
Размер и тип:
16.7 МБ,
ZIP
ZIP
Драйвер для цифровых USB осциллографов Hantek DSO6022BL
Язык:
Английский
Размер и тип:
2.1 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO-6022BL
Антон Мосиенко
08.02.2023 07:54:18
Если прибор покупать для несложных задач, там поиграться с ардуиной, например, то в самый раз. Вряд ли можно найти, что-то дешевле с похожими параметрами.
SUPEREYES.RU
15.02.2023 07:32:24
Антон Мосиенко
Если прибор покупать для несложных задач, там поиграться с ардуиной, например, то в самый раз. Вряд ли можно найти, что-то дешевле с похожими параметрами.
Если прибор покупать для несложных задач, там поиграться с ардуиной, например, то в самый раз. Вряд ли можно найти, что-то дешевле с похожими параметрами.
Здравствуйте, Антон!
Благодарим за оставленный отзыв! Уверены, он поможет другим покупателям определиться с выбором нужного прибора.
Действительно, USB осциллограф компании Hantek помогает в простых и узконаправленных задачах, подходит для домашних мастерских. Мы учитываем пожелания каждого клиента, поэтому постоянно расширяем ассортимент среди которого вы можете найти прибор с более расширенным функционалом.
Также наши менеджеры всегда готовы ответить на ваши вопросы и помочь с выбором. Вы можете связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, мы подберём для вас подходящий прибор!
Напоминаем, что вы всегда можете вернуть или обменять товар в случае, если его качество вас не устраивает.
Хорошего дня!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Николай Болотин
27.04.2023 11:23:41
Хотел бы выразить свою точку зрения относительно данного осцилла.
Работаю с эти прибором уже несколько лет. В этот раз взял на замену, так как спалил свой прошлый по глупости. Брал для ремонта электроники всякой. Думаю, это достойный выбор для тех, кто ищет надежный прибор для измерения и анализа электрических сигналов. Однако хочу заметить, что этот прибор не только для ардуино, его можно использовать для отладки и тестирования электронных устройств, анализировать формы и временные характеристик сигналов, анализ помех и шумов и т.д. Как по мне мощный осциллограф с широкими возможностями и простым интерфейсом.
Компании спасибо за приятный сервис, как всегда на уровне.
Работаю с эти прибором уже несколько лет. В этот раз взял на замену, так как спалил свой прошлый по глупости. Брал для ремонта электроники всякой. Думаю, это достойный выбор для тех, кто ищет надежный прибор для измерения и анализа электрических сигналов. Однако хочу заметить, что этот прибор не только для ардуино, его можно использовать для отладки и тестирования электронных устройств, анализировать формы и временные характеристик сигналов, анализ помех и шумов и т.д. Как по мне мощный осциллограф с широкими возможностями и простым интерфейсом.
Компании спасибо за приятный сервис, как всегда на уровне.
SUPEREYES.RU
28.04.2023 06:33:24
Николай Болотин
Хотел бы выразить свою точку зрения относительно данного осцилла.
Работаю с эти прибором уже несколько лет. В этот раз взял на замену, так как спалил свой прошлый по глупости. Брал для ремонта электроники всякой. Думаю, это достойный выбор для тех, кто ищет надежный прибор для измерения и анализа электрических сигналов. Однако хочу заметить, что этот прибор не только для ардуино, его можно использовать для отладки и тестирования электронных устройств, анализировать формы и временные характеристик сигналов, анализ помех и шумов и т.д. Как по мне мощный осциллограф с широкими возможностями и простым интерфейсом.
Компании спасибо за приятный сервис, как всегда на уровне.
Хотел бы выразить свою точку зрения относительно данного осцилла.
Работаю с эти прибором уже несколько лет. В этот раз взял на замену, так как спалил свой прошлый по глупости. Брал для ремонта электроники всякой. Думаю, это достойный выбор для тех, кто ищет надежный прибор для измерения и анализа электрических сигналов. Однако хочу заметить, что этот прибор не только для ардуино, его можно использовать для отладки и тестирования электронных устройств, анализировать формы и временные характеристик сигналов, анализ помех и шумов и т.д. Как по мне мощный осциллограф с широкими возможностями и простым интерфейсом.
Компании спасибо за приятный сервис, как всегда на уровне.
Здравствуйте, Николай!
Благодарим вас за отзыв и за то, что поделились своим опытом использования USB осциллографом Hantek DSO-6022BL.
Мы рады, что наш продукт оправдал ваши ожидания и помогает вам в ремонте электроники. Наша компания стремится предоставлять надежные и удобные инструменты для измерения и анализа электрических сигналов, и мы очень рады, что вы оценили наш осциллограф.
Будем рады видеть вас в числе наших постоянных клиентов!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
