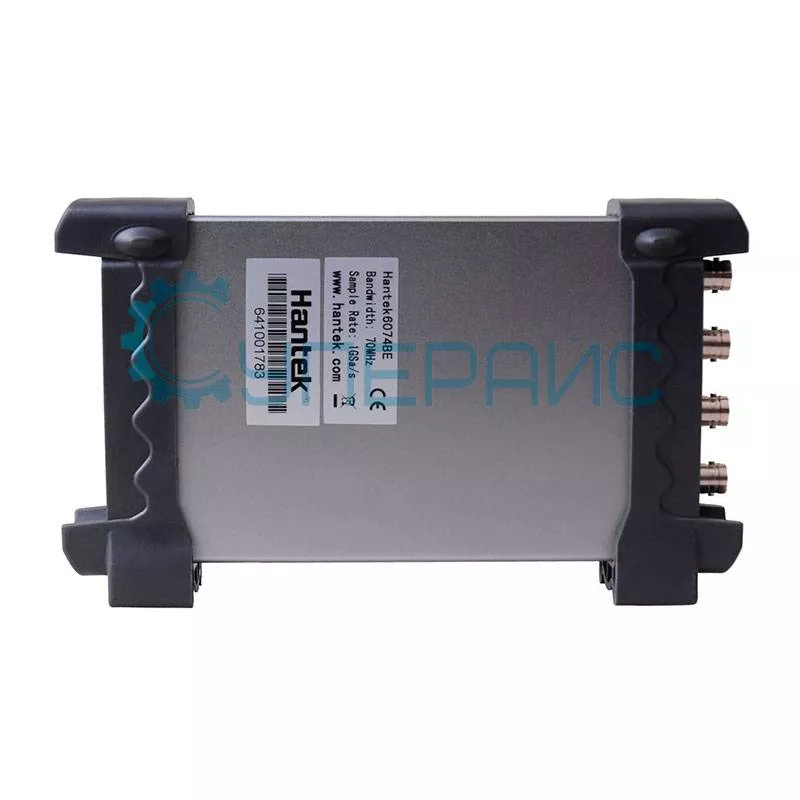

Автомобильный USB осциллограф Hantek DSO-6074BE
Код товара: 4895
17 289 руб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6074BE
Характеристики USB осциллографа | ||||
Полоса пропускания |
70 МГц |
|||
Количество каналов |
4 | |||
Частота дискретизации |
1 ГВыб / с |
|||
Входные характеристики | ||||
Развязка входа |
DC, AC, GND |
|||
Входной импеданс |
1 МОм, 25 пФ |
|||
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
|||
Максимальное входное напряжение |
35 В |
|||
Горизонтальная система | ||||
Коэффициент развёртки |
2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
|||
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
|||
Глубина памяти |
в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К |
|||
Вертикальная система | ||||
Вертикальное разрешение |
8 бит | |||
Вертикальная развёртка |
2 мВ / дел - 10 В / дел на входе BNC |
|||
Диапазон вертикального смещения |
2 мВ / дел - 10 В / дел 20 мВ / дел - 100 В / дел 200 мВ / дел - 1000 В / дел 2 В - 10000 В / дел |
|||
Ограниченная полоса пропускания |
20 МГц | |||
Низкочастотный отклик |
≤ 10 Гц (на входе BNC) |
|||
Точность усиления постоянного тока |
± 3 % |
|||
Математические функции |
сложение, вычитание, умножение, деление |
|||
Система синхронизации | ||||
Источник триггера |
CH1, CH2, CH3, CH4 |
|||

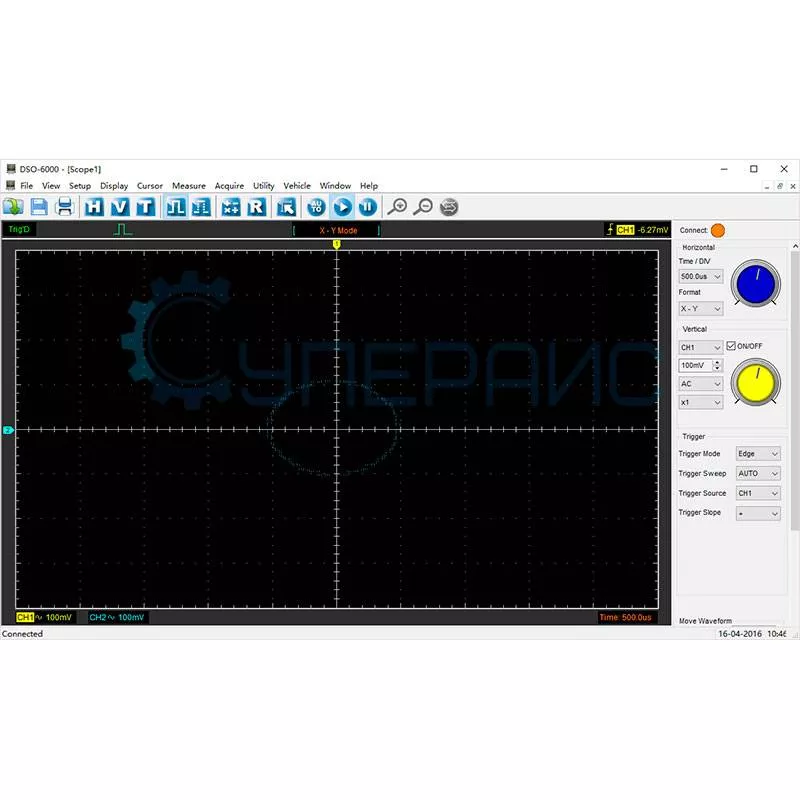

Ввод оси X |
CH1 |
|||
Ввод оси Y |
CH2 |
|||
Сдвиг фазы |
max 3 градуса |
|||
Система измерения | ||||
Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
Автоматические измерения |
Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
|||

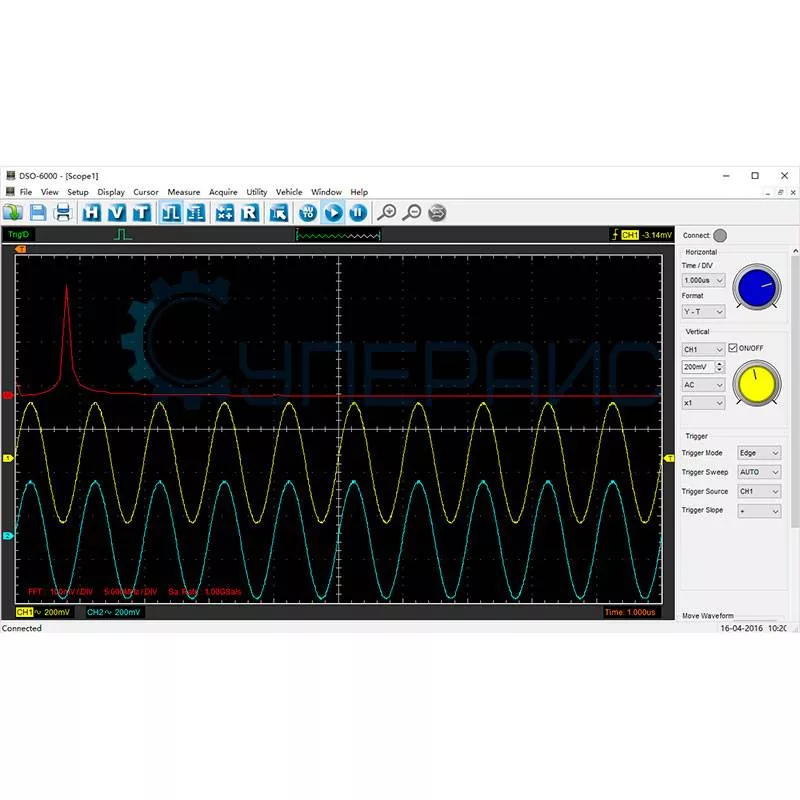

Форма сигнала | +, -, х, /, FFT, инвертировать | |||
Общие характеристики | ||||

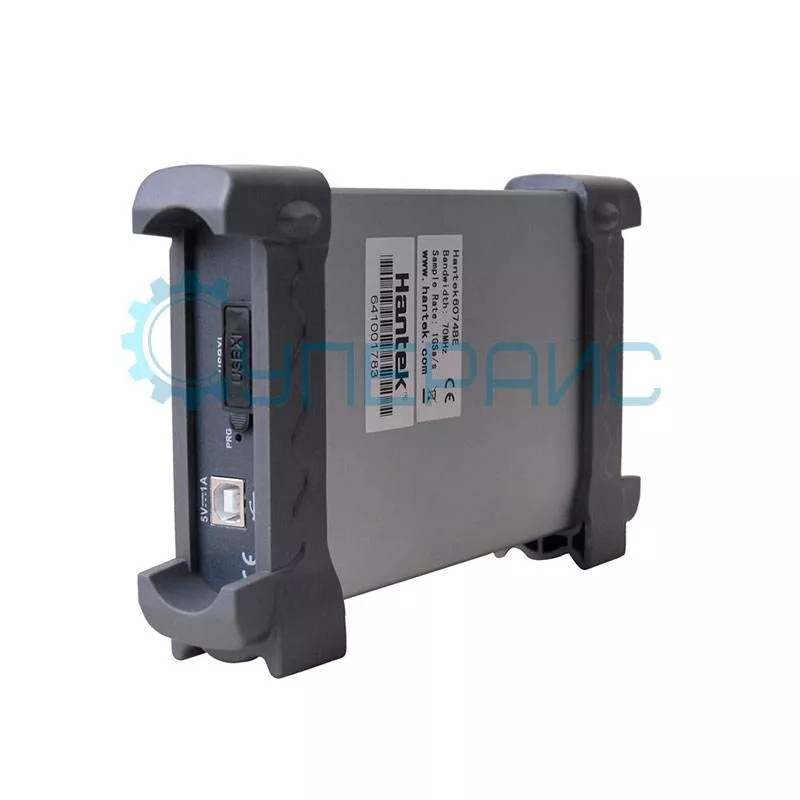

Интерфейс передачи данных |
USB 2.0 |
|||
Источник питания | не требуется внешнего источника питания, питается от USB | |||

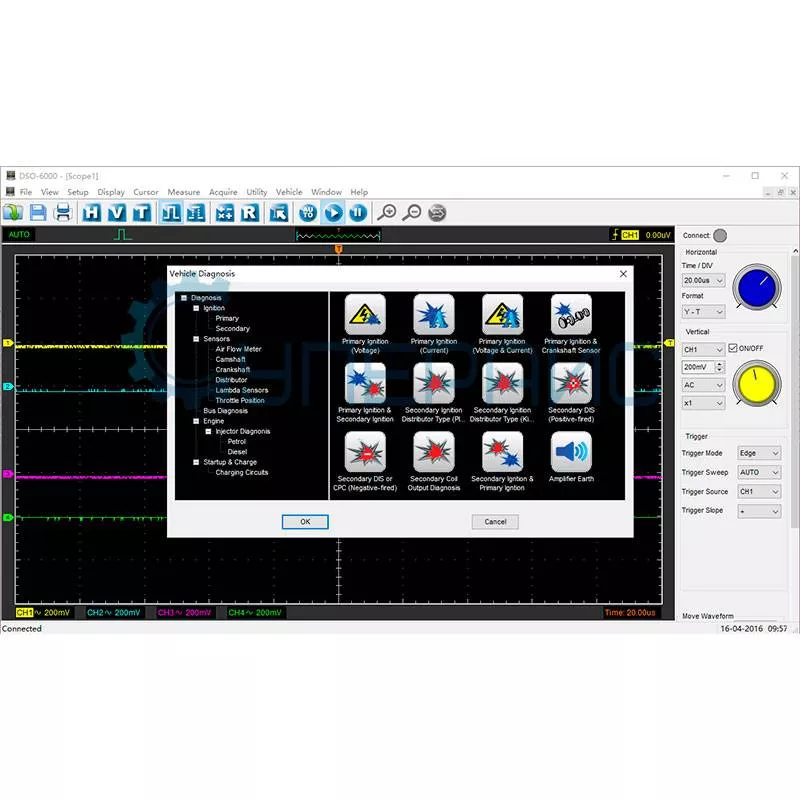

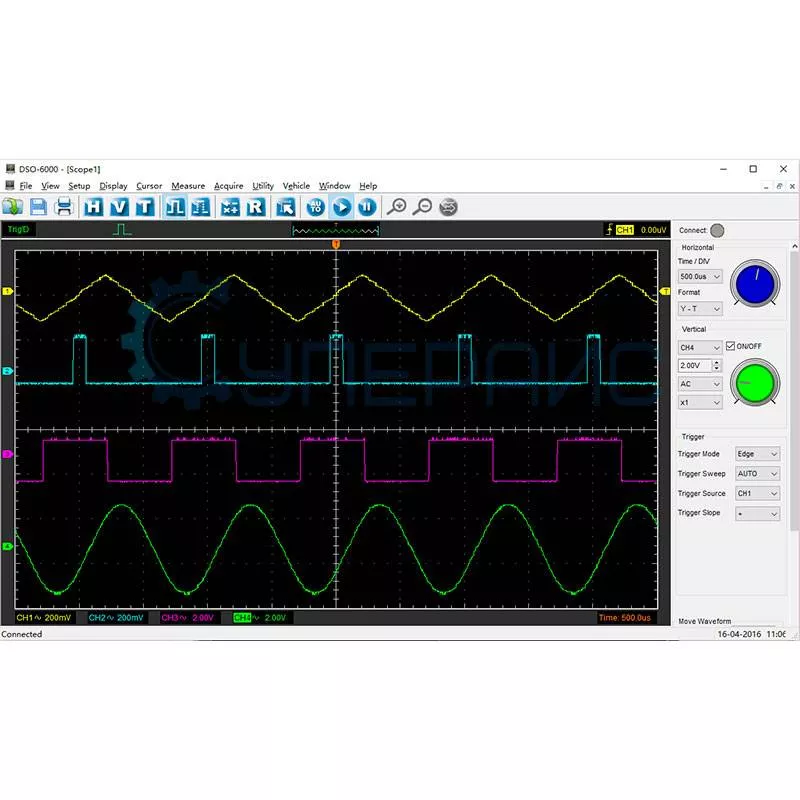

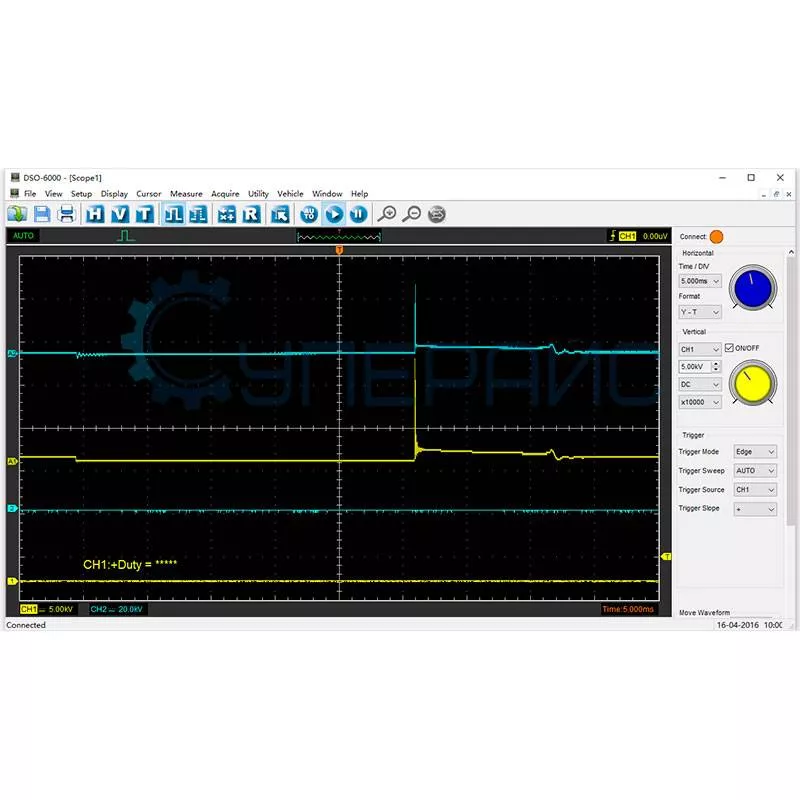

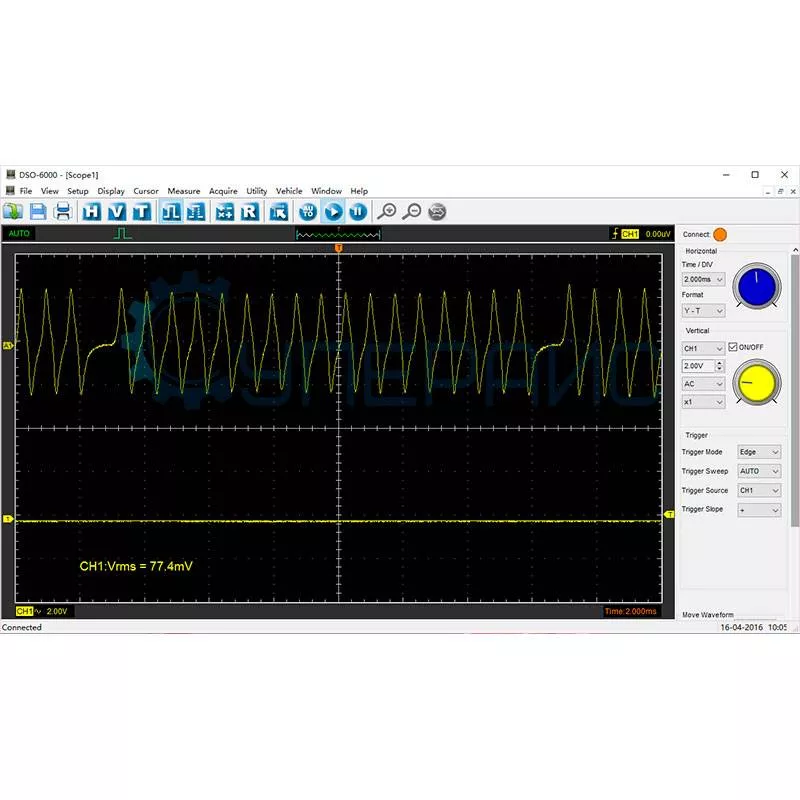

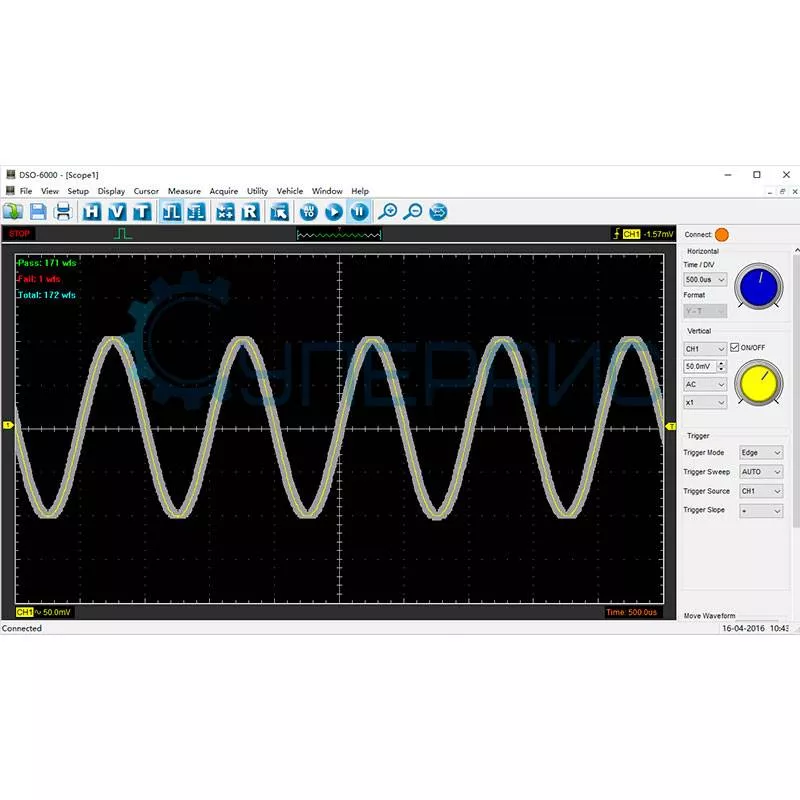

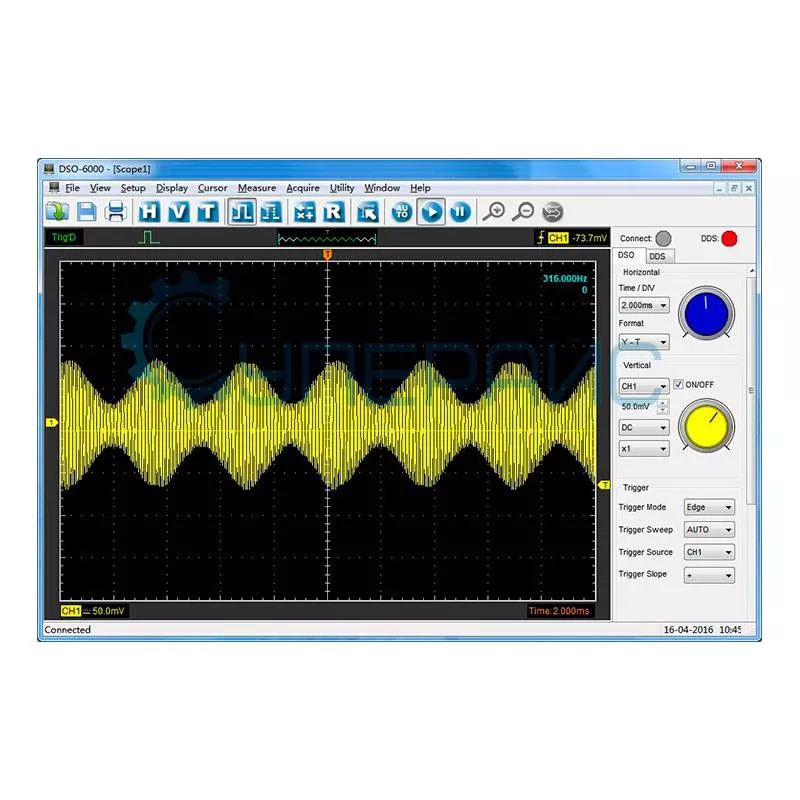

Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
|||
Габариты | 175 мм х 105 мм х 30 мм | |||
Вес | 900 г | |||

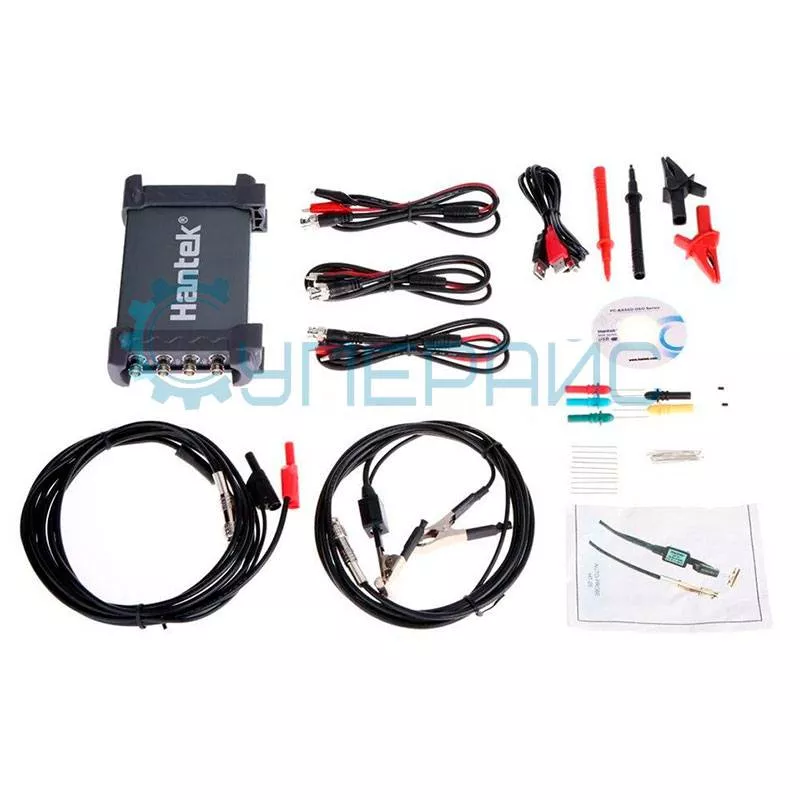

Комплектация | USB осциллограф Hantek DSO-6074BE - 1 шт | |||
|
инструкция по эксплуатации - 1 шт диск с ПО - 1 шт щупы для мультиметра - 2 шт аллигаторные зажимы - 2 шт зонд автоматического зажигания - 1 шт автоматический тестовый кабель - 1 шт набор автомобильный акупунктурных зонд - 1 комплект зажимы-крокодилы с BNC соединением - 3 шт |
