Двухканальный USB осциллограф LOTO OSC482

Код товара: 6807

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор LOTO Instruments в России

В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 6 шт.

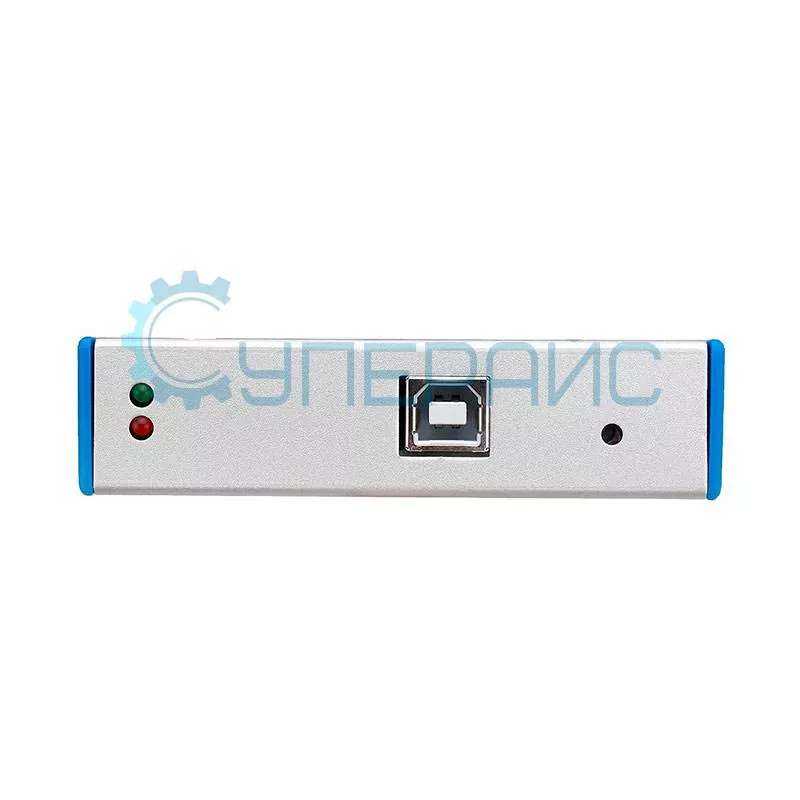

Двухканальный USB осциллограф LOTO OSC482 фото 1
Двухканальный USB осциллограф LOTO OSC482 фото 1

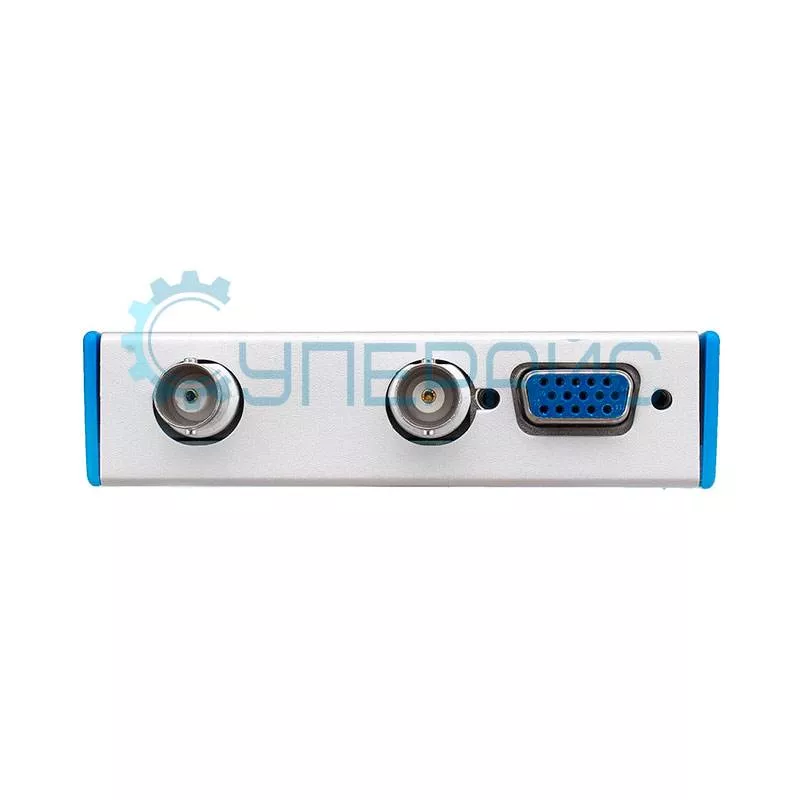

Двухканальный USB осциллограф LOTO OSC482 фото 2

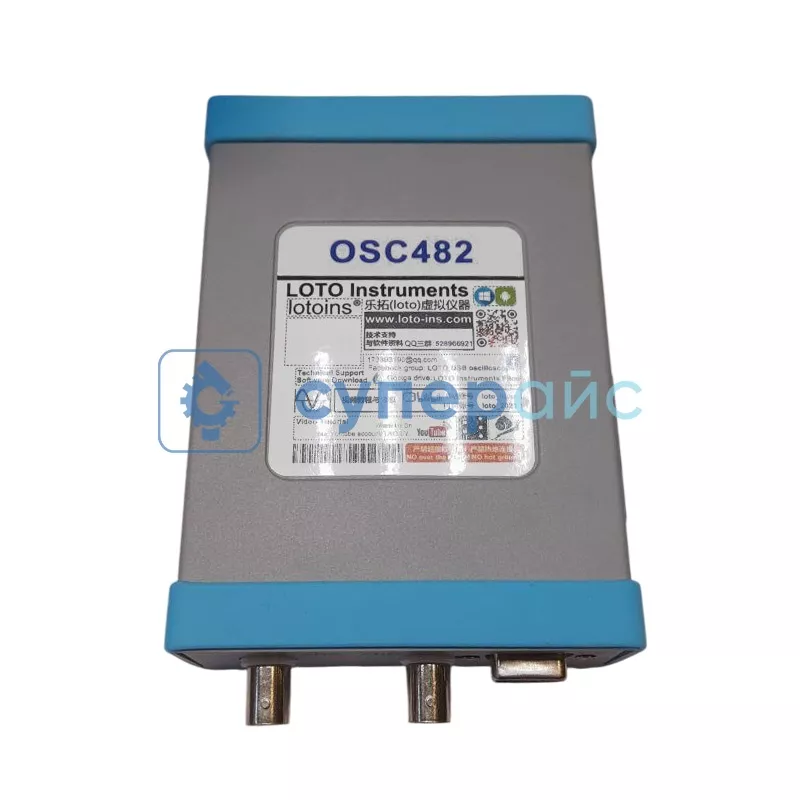

Двухканальный USB осциллограф LOTO OSC482 фото 3
Двухканальный USB осциллограф LOTO OSC482 фото 4
Двухканальный USB осциллограф LOTO OSC482 фото 5
Двухканальный USB осциллограф LOTO OSC482 фото 6
О товаре
Модель: OSC482
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 50 МВыб/с
Встроенный регистратор данных

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC482

Характеристики USB осциллографа
Количество каналов
2
Полоса пропускания
20 МГц
Частота дискретизации
50 МВыб / с
Входные характеристики
Развязка входа
DC, AC
Входной импеданс
1 МОм, 25 пФ
Установка коэффициента затухания датчика
1 Х, 10 Х
Максимальное входное напряжение
60 В (1 Х), 600 В (10 Х)
Горизонтальная система
Интерполяция линейная или sin(x) / x
Коэффициент развёртки
50 нс / дел - 2 с / дел, в 19 диапазонах
Глубина памяти
512 КБ: ≤ 1 мкс / дел
1 КБ: 4 мкс / дел
2 КБ: 20 мкс / дел
32 КБ: 0,2 мс / дел ~ 5 мс / дел
64 КБ: 10 мс / дел
256 КБ: 100 мс / дел
512 КБ: 200 мс / дел
1 МБ: 0,5 с / дел
2 МБ: 1 с / дел
5 МБ: 2 с / дел
Вертикальная система
Вертикальное разрешение
8 - 13 бит
Входная чувствительность (10 делений) 20 мВ / дел - 2 В / дел
Входной диапазон (1 Х) ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах
Диапазон вертикального смещения
20 мВ / дел - 2 мВ / дел
50 мВ / дел - 3,4 мВ / дел
100 мВ / дел - 6,4 мВ / дел
200 мВ / дел - 21 мВ / дел
500 мВ / дел - 32 мВ / дел
Система синхронизации
Режимы по восходящему / нисходящему фронту
Тип нет, одиночный, автоматический, нормальный
Захват осциллограмм до записи 50% от размера захвата осциллограмм
Система измерения
Автоматические измерения максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику
Глубокие измерения с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается
FFT 1024 - 16 КБ
FFT оконная функция прямоугольная, Хеннинг, Хэмминг, Блэкман
Математические функции А + В, А - В, А * В, X -Y
Режим сбора данных нормальный режим / режим высокого разрешения, режим обнаружения пиков
Запись и воспроизведение формы сигналов
Формат файла *.oscxxx
Глубина записи 50 - 450 кадров
Размер файла 6 МБ - 20 ГБ
Регистратор данных
Интервал выборки 1 сек - 1 ч
Длительность записи 1 мин - 72 ч
Сравнительная ссылка поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину.
Общие характеристики
Интерфейс USB
Опорный выход 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50%
Потребляемая мощность 5 В, 238 - 253 мА
Поддержка программного обеспечения Windows XP, 7, 8.1, 10 (32 и 64 бита)
GPIO (интерфейс ввода/вывода) 3I / O, вы можете использовать верхний и нижний уровни для управления запуском и остановкой программного обеспечения для ПК
Поддерживаемые протоколы UART / RS-232, I²C, CAN
Пользовательские зонды поддержка двухточечной калибровки любого текущего зажима
Рабочая температура от 0 ℃ до 40 ℃
Температура хранения от -20 ℃ до 60 ℃
Габариты 153 х 93 х 23 мм
Вес нетто 210 г
Комплектация USB осциллограф LOTO OSC482 - 1 шт

USB кабель - 1 шт
щупы для осциллографа - 2 шт
Совместимость Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием
Модуль генератора сигналов LOTO S02
Дифференциальный модуль изоляции LOTO IDM01
Токовый пробник LOTO AC100A
Дифференциальный токовый пробник LOTO C30A

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
