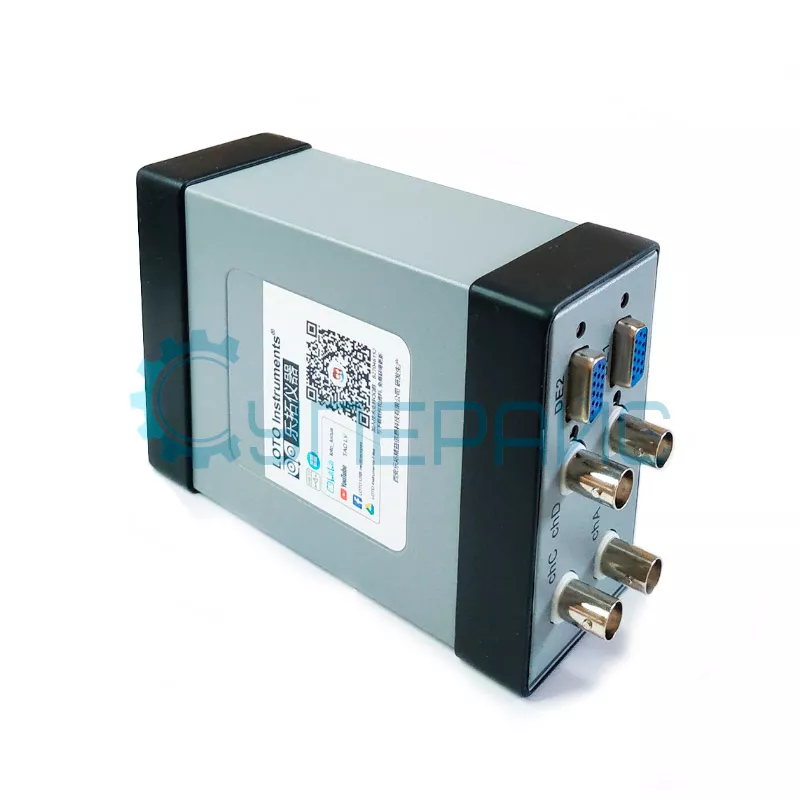

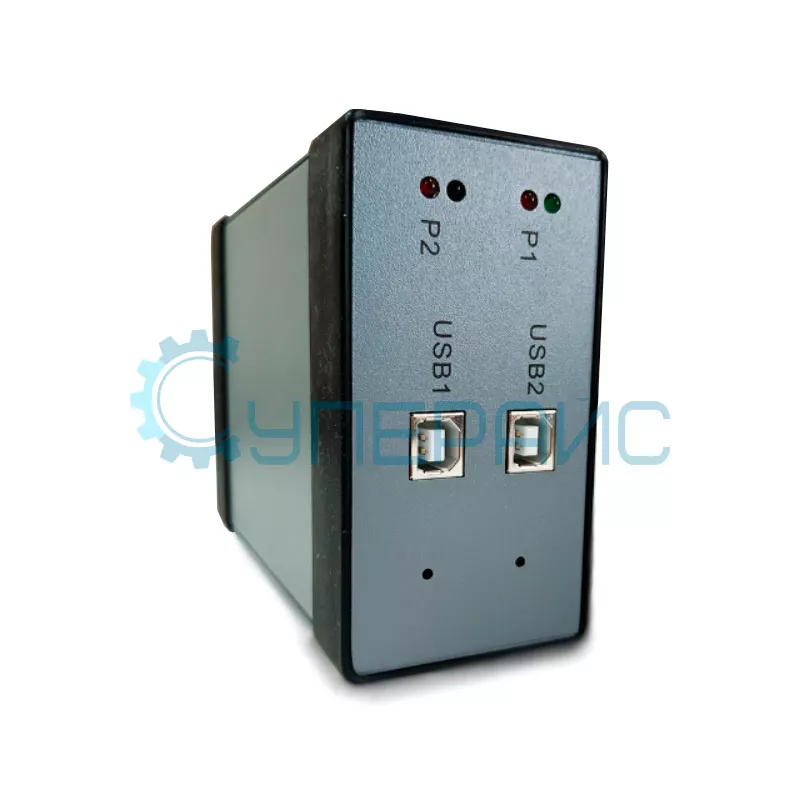

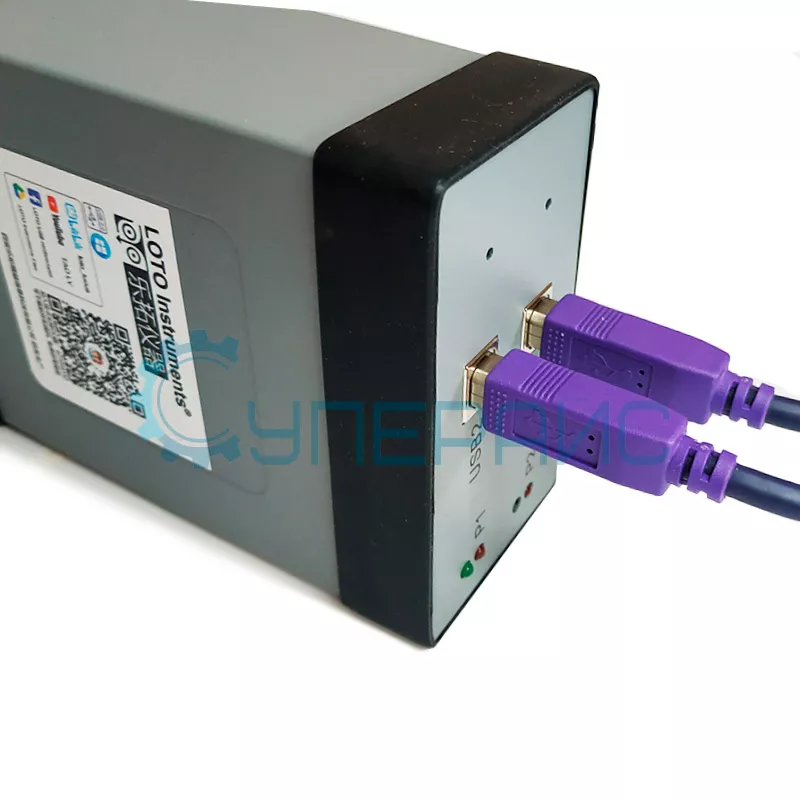

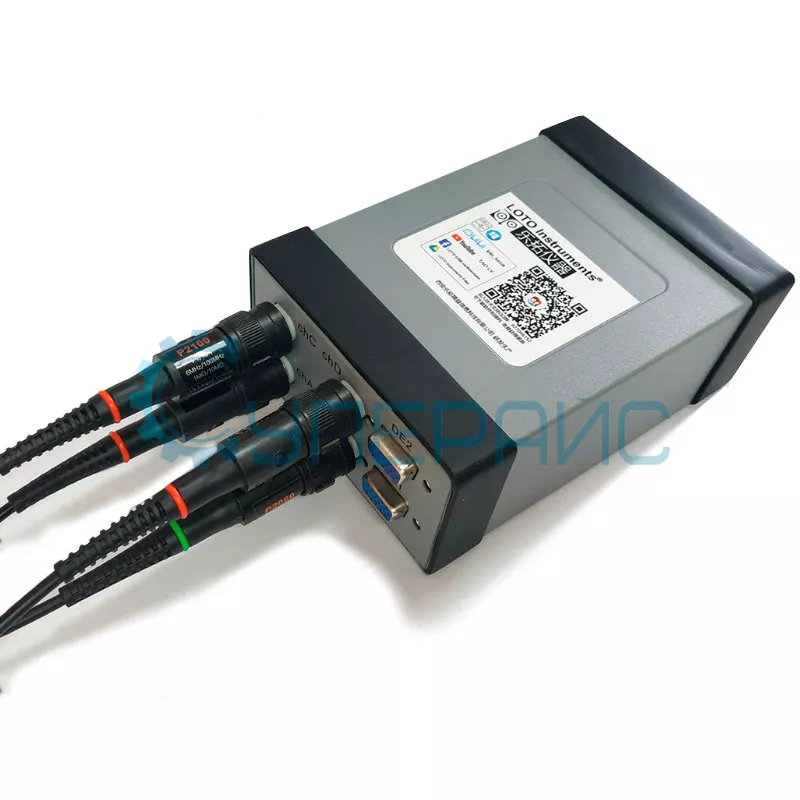

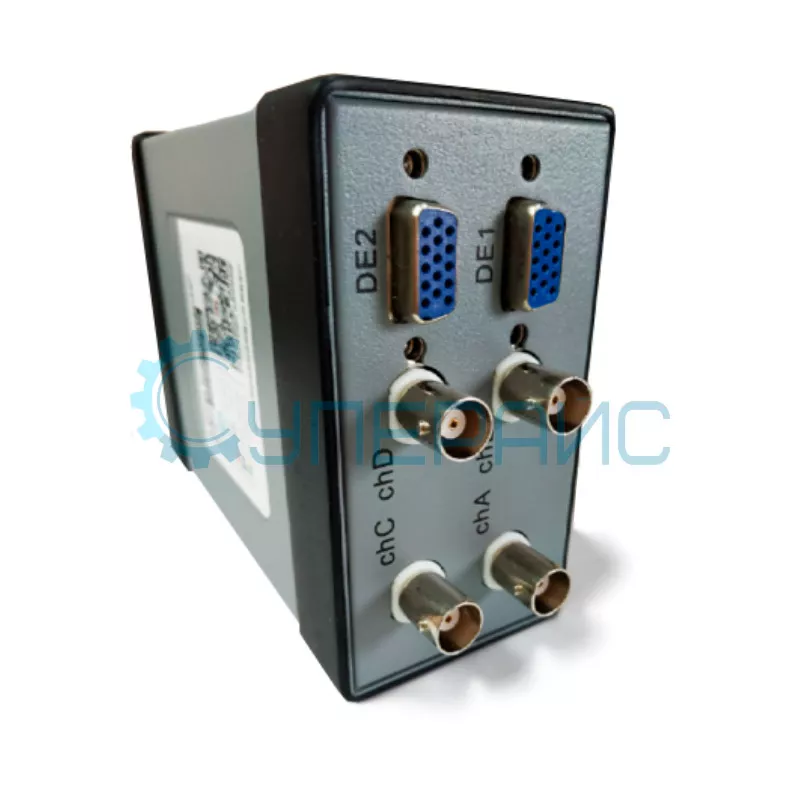

USB осциллограф LOTO OSC984 (4 канала)
Артикул (код товара): 19287
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
34 690 ₽
34 690 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19287
Модель (серия)
OSC984
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC984
Артикул (код товара)
19287
Модель (серия)
OSC984
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Самописец
Вес (кг)
0,21
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Автомобильная диагностика
Показать больше
Показать меньше
Описание LOTO Instruments OSC984
Технические характеристики LOTO OSC984
| Количество каналов | 4 |
| Полоса пропускания | 35 МГц |
| Частота дискретизации | 100 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 2 с / дел, в 21 диапазонах |
| Глубина памяти |
64 КБ: ≤ 100 мс / дел 258 КБ: 200 мс / дел 645 КБ: 500 мс / дел 1 МБ: 1 с / дел 2 МБ: 2 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 50 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 500 мВ / дел - 25 В / дел по полной шкале, в 6 диапазонах |
| Входной диапазон (10 Х) | ± 5 мВ / дел - 200 В / дел по полной шкале, в 6 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип срабатывания | по восходящему / нисходящему фронту |
| Триггерный канал | стандартный триггер канала A |
| Режим запуска | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 50% от размера захвата осциллограмм |
| Тип триггера | аппаратный |
| Поддержка внешнего триггера | есть |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл, время нарастания, от пика к пику |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 64 тыс. точек |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 МБ - 20 ГБ |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная информация | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Общие характеристики | |
| Интерфейс | USB, RS232, RS485, RS422/Bluetooth |
| Опорный выход | 1 кГц, 1,5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддерживаемые протоколы | UART, RS-232, RS-485, I²C, CAN |
| Функции для ремонта авто | фазовая линейка, измерение скорости, диапазон расширения (датчик X1 составляет ± 20 В, датчик X10 составляет ± 200 В), настройка ключа обнаружения датчика, код шины CAN, стандартная форма сигнала неисправности и измеренная функция сравнения, запись сигнала и воспроизведение неисправностей |
| Требования к операционной системе | Windows XP, Win 7, Win 8.1, Win 10, Win 11 (32-разрядная и 64-разрядная версии) |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 ℃ до 40 ℃ |
| Температура хранения | от -20 ℃ до 60 ℃ |
| Язык | английский, китайский |
| Габариты | 153 х 93 х 30 мм |
| Вес нетто | 210 г |

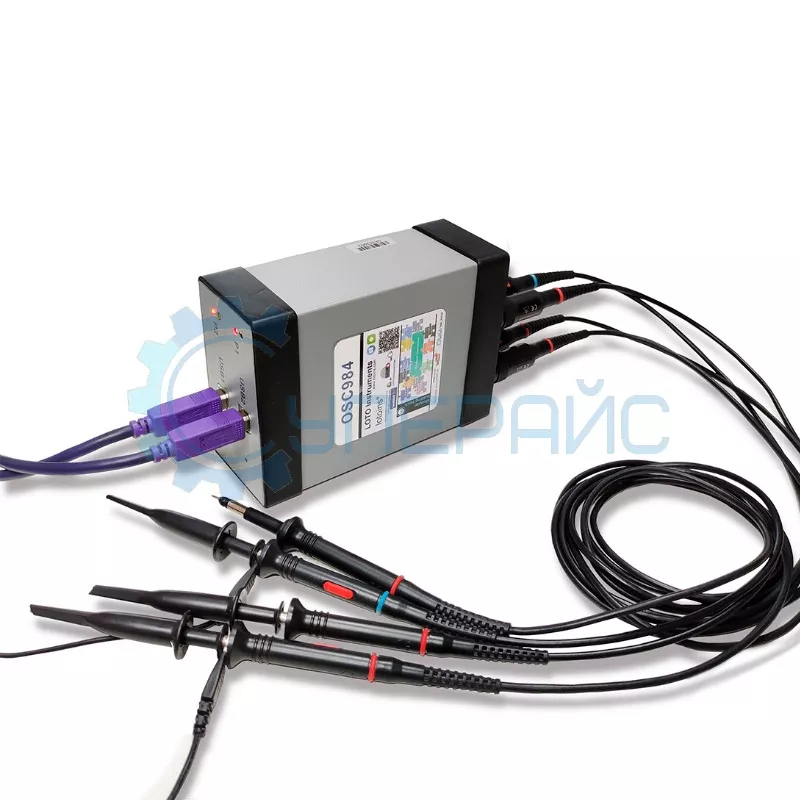

| Комплектация | USB осциллограф LOTO OSC984 - 1 шт |
|
USB кабель - 2 шт щупы для осциллографа - 4 шт |
|
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
