Четырехканальный USB осциллограф Hantek DSO-6254BD

Технические характеристики Hantek DSO-6254BD

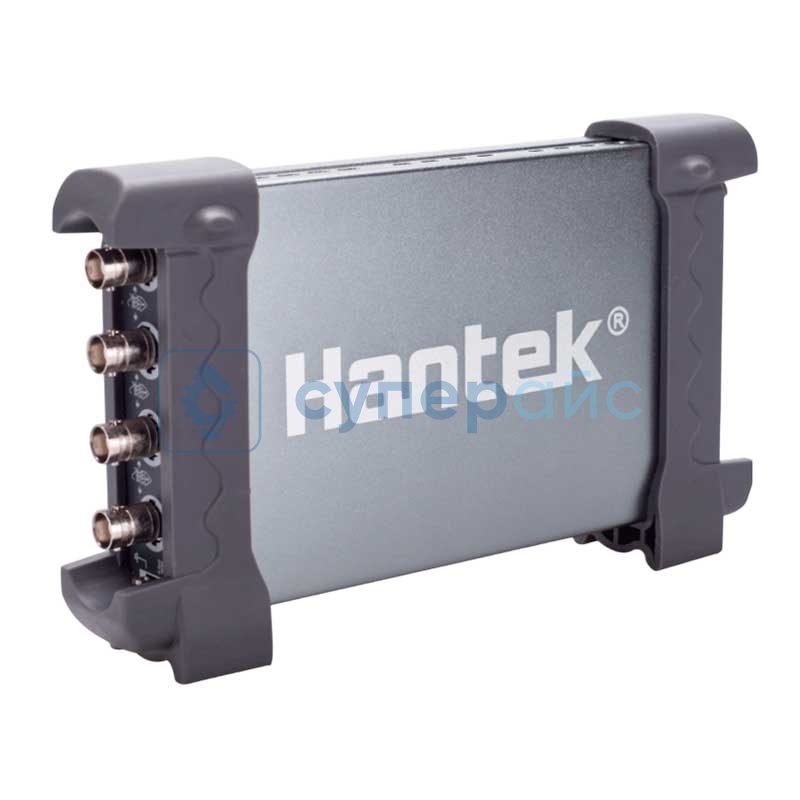

Осциллограф USB-приставка Hantek DSO-6254BD

USB-осциллограф Hantek DSO-6254BD: 4 канала для профессионального анализа сигналов

Осциллографы USB-приставки Hantek DSO-6254BD — это компактное решение для лабораторий и сервисных центров, где требуется многоканальный анализ цепей. С полосой 250 МГц, частотой дискретизации 1 Гвыб/с и питанием от USB, прибор подходит для диагностики сложных систем: от аудиоаппаратуры до промышленных контроллеров.

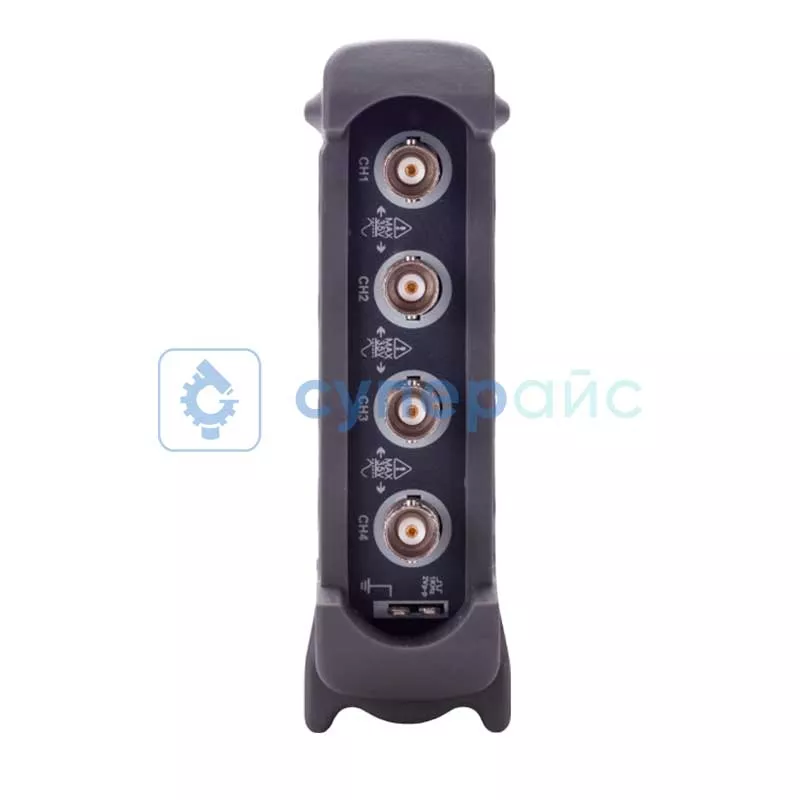

Почему выбирают 4 канала?

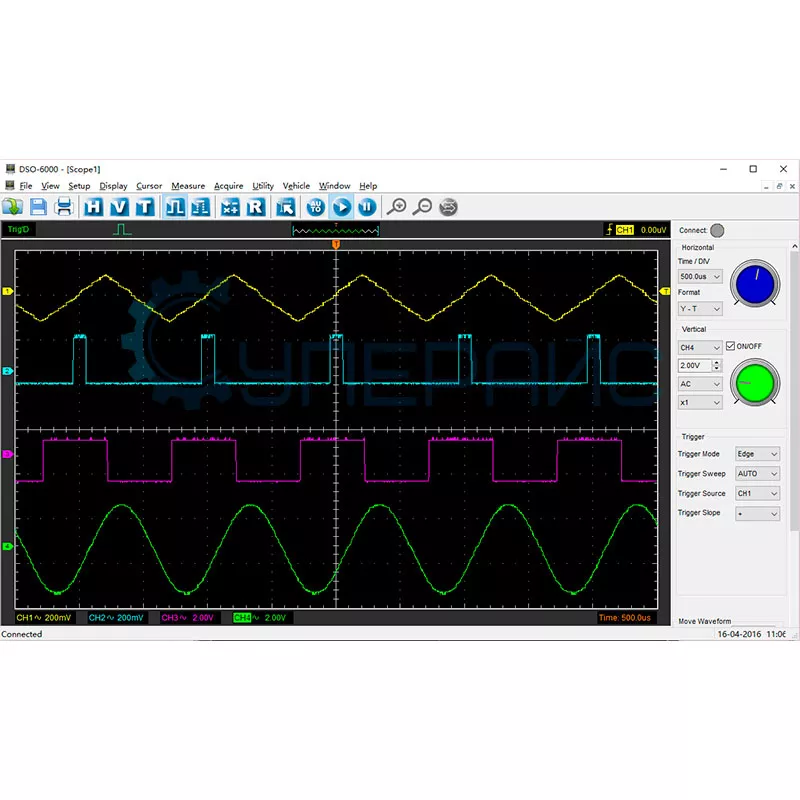

Четырёхканальная архитектура позволяет одновременно отслеживать сигналы на разных узлах схемы. Например, при отладке ШИМ-контроллера можно наблюдать:

• Управляющие импульсы на затворах транзисторов;
• Ток через дроссель;
• Напряжение на выходном конденсаторе;
• Сигнал обратной связи.

Это ускоряет поиск неисправностей, таких как дребезг сигнала или рассогласование фаз. USB-осциллограф 4 канала сохраняет данные в памяти (до 64 Кточек в одноканальном режиме) для постобработки.

Ключевые возможности

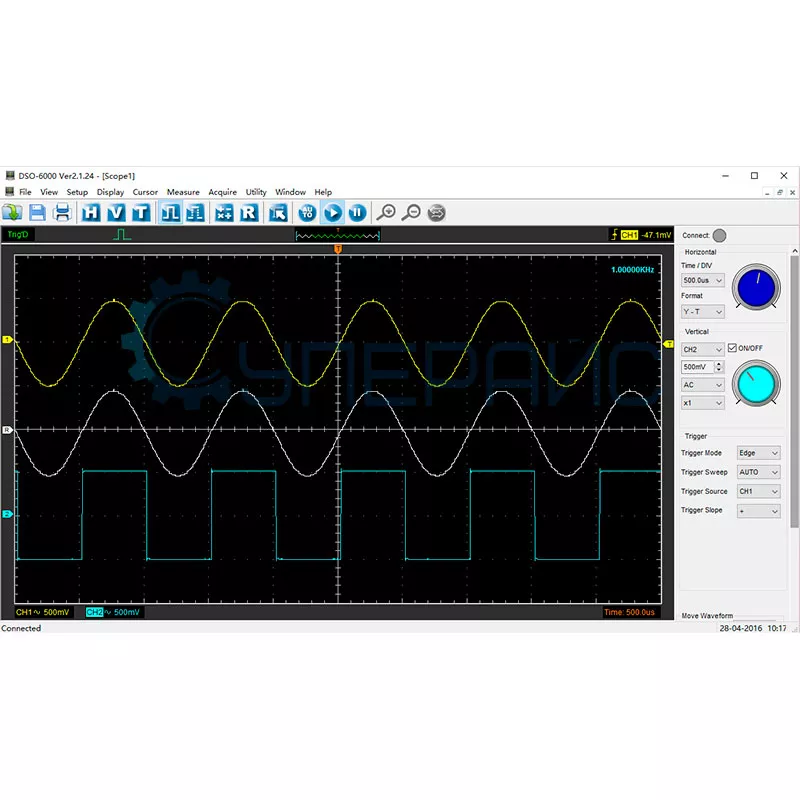

• Широкий диапазон напряжений: от 2 мВ/дел до 1000 В/дел с коэффициентом затухания 1X–1000X.

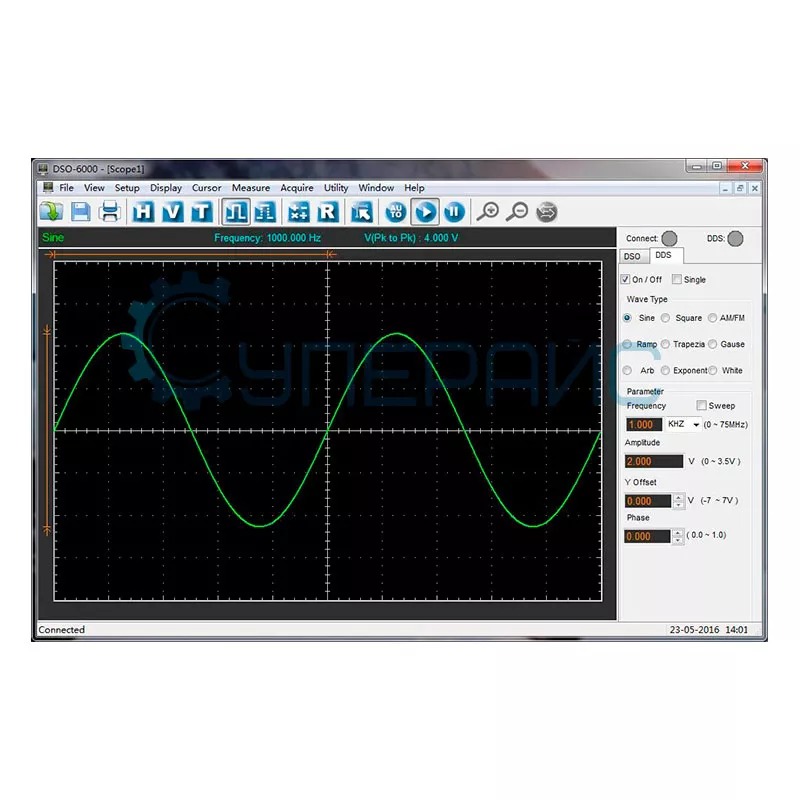

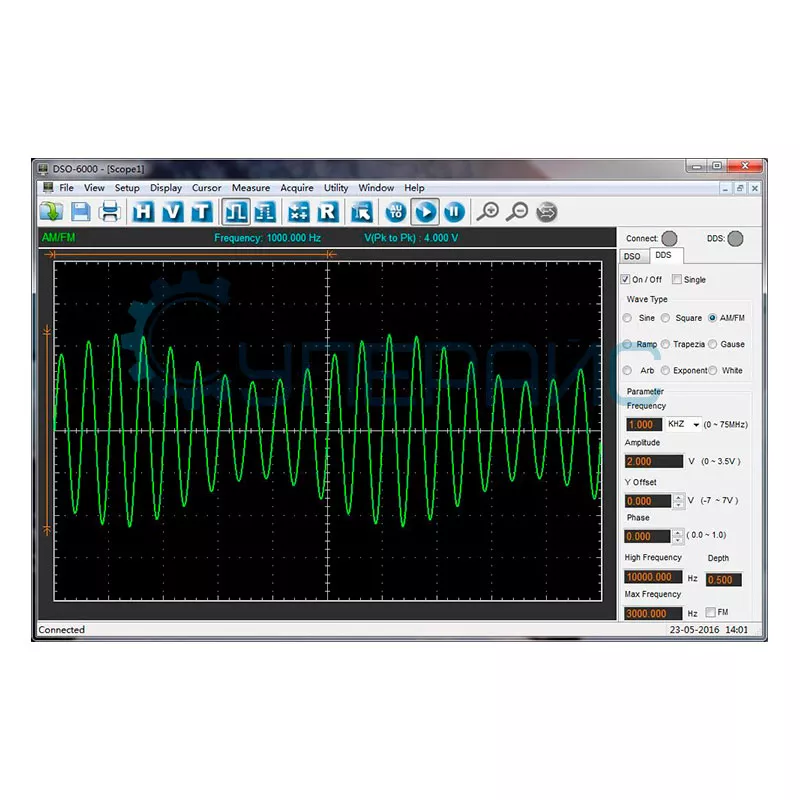

• Генератор сигналов с частотой до 25 МГц и амплитудой ±3.5 В — для тестирования фильтров, усилителей.

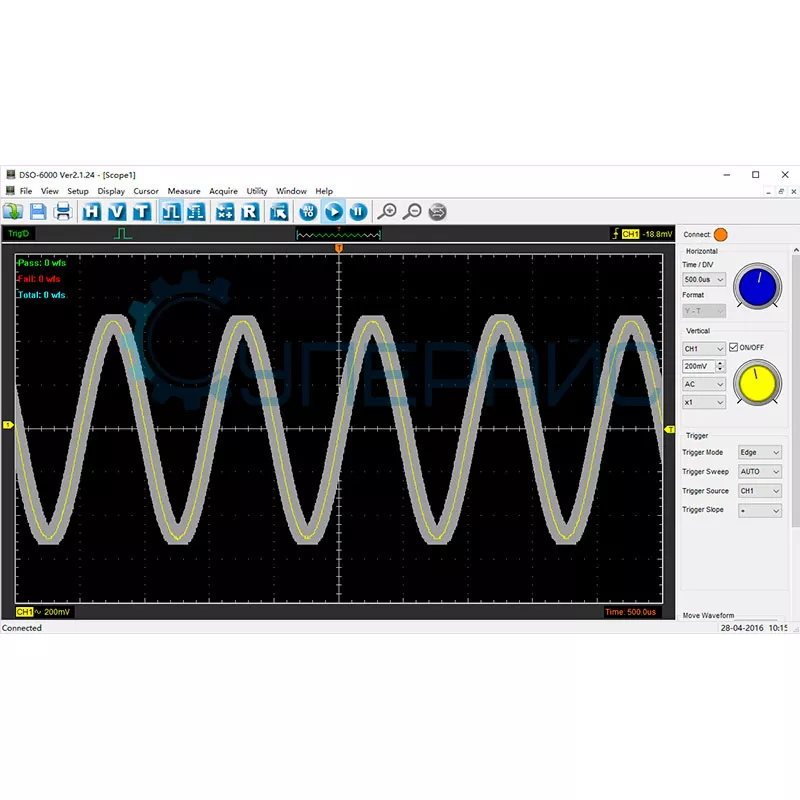

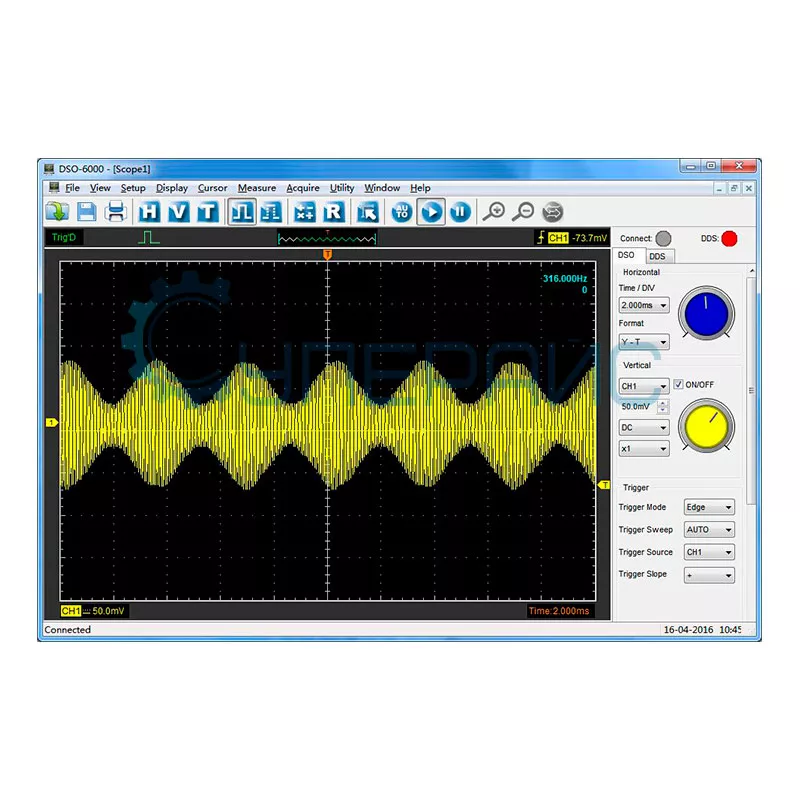

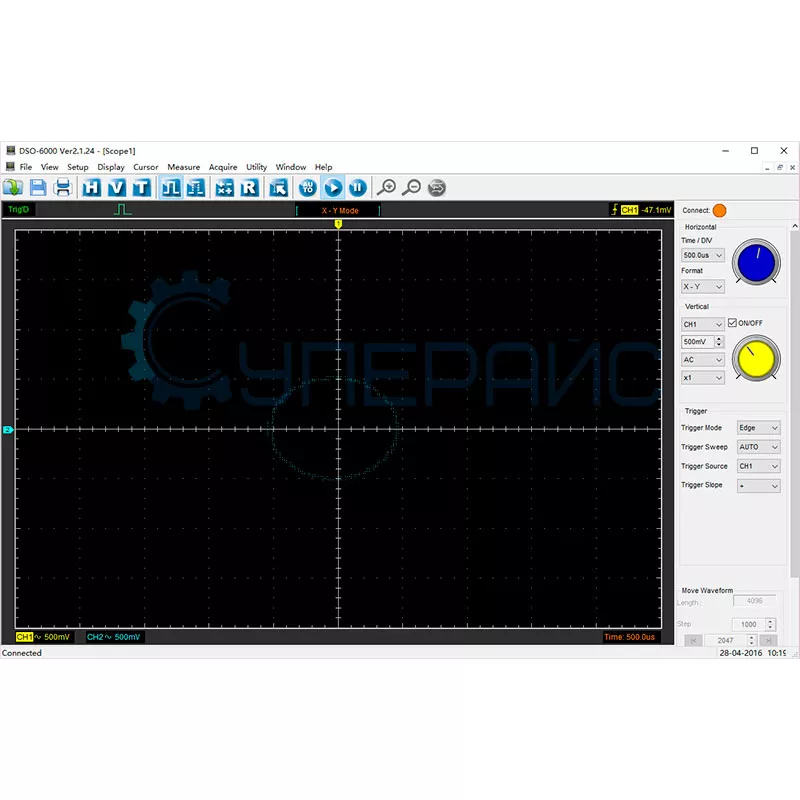

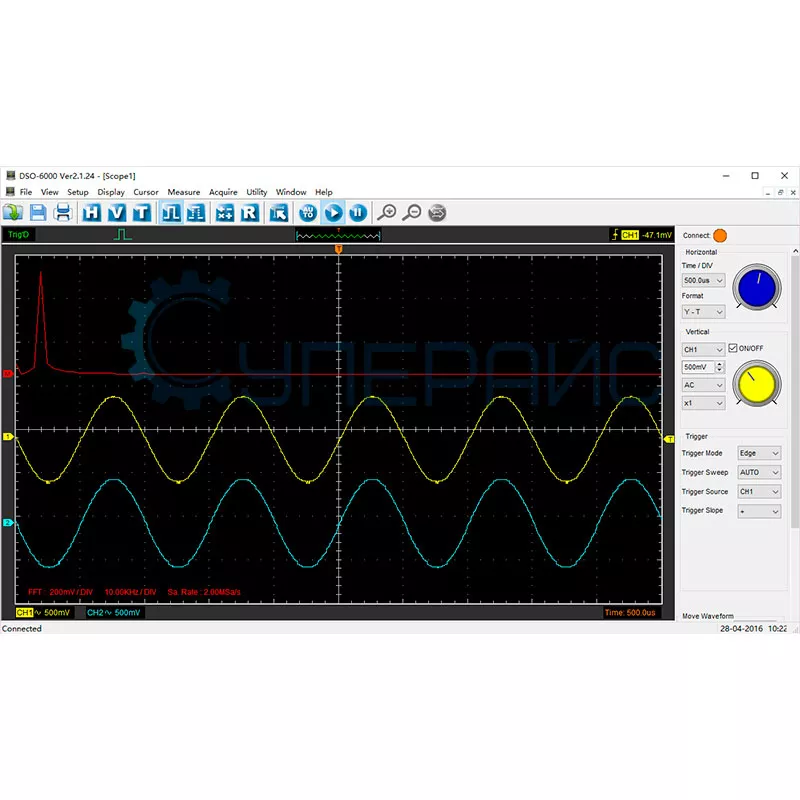

• Математические функции: сложение/вычитание сигналов, FFT-анализ гармоник.

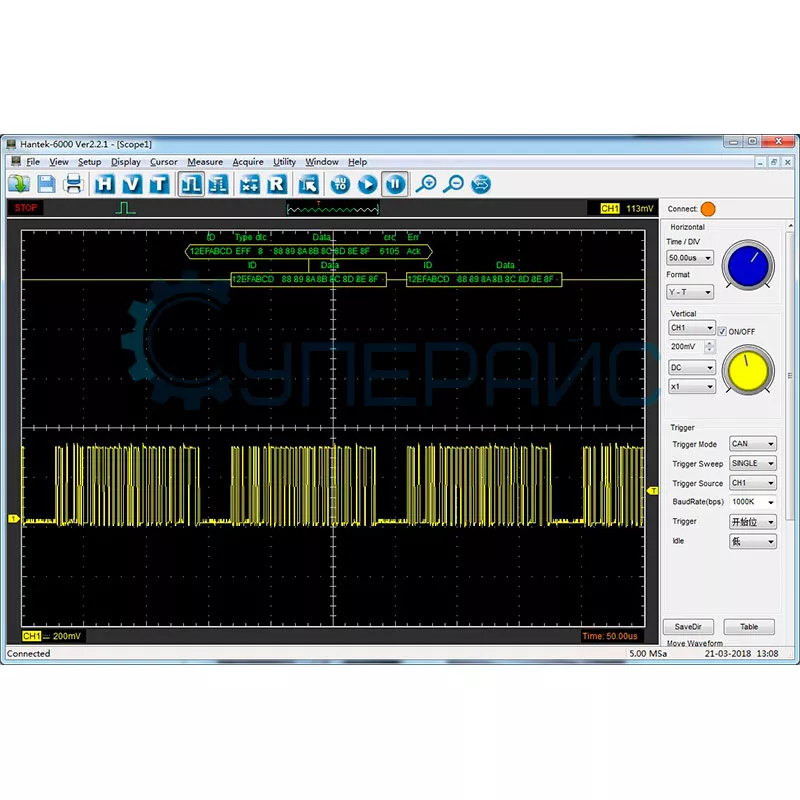

Пример применения: проверка CAN-шины в автомобиле. Осциллограф декодирует данные с четырёх датчиков одновременно, а ПО экспортирует результаты в Excel для построения графиков.

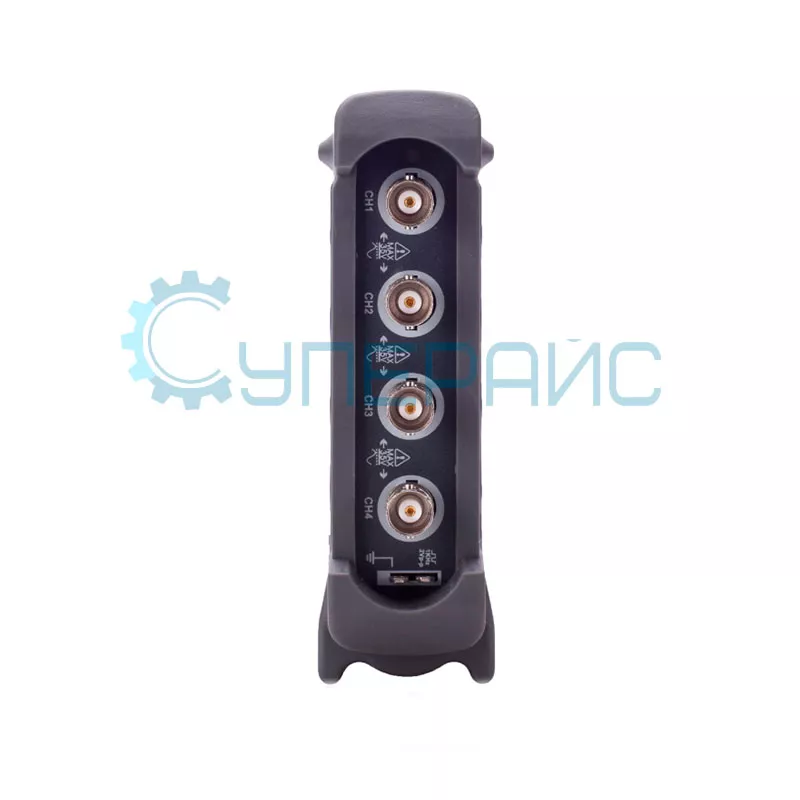

Эргономика и совместимость

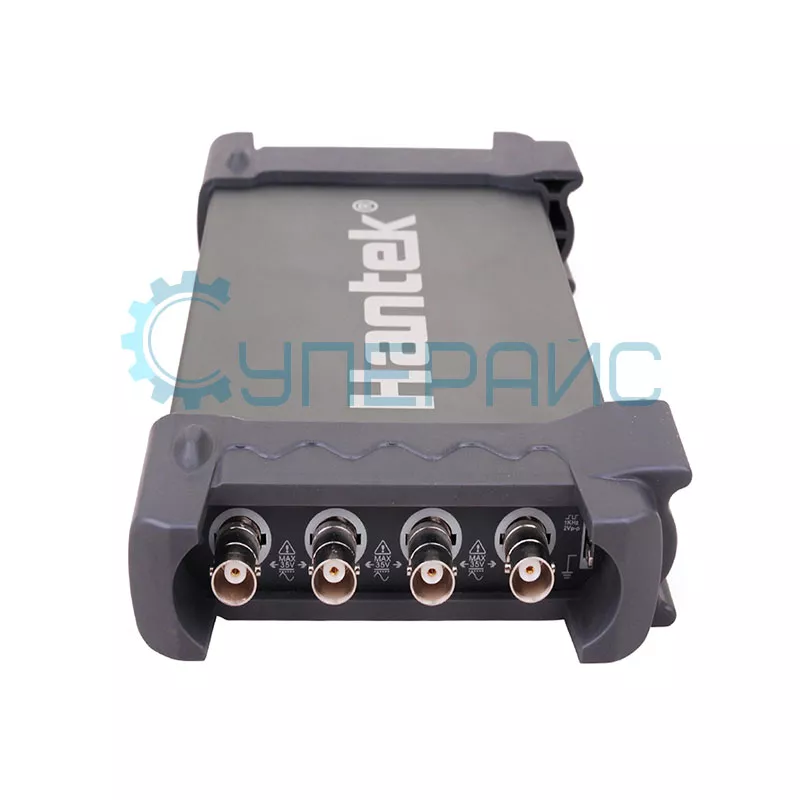

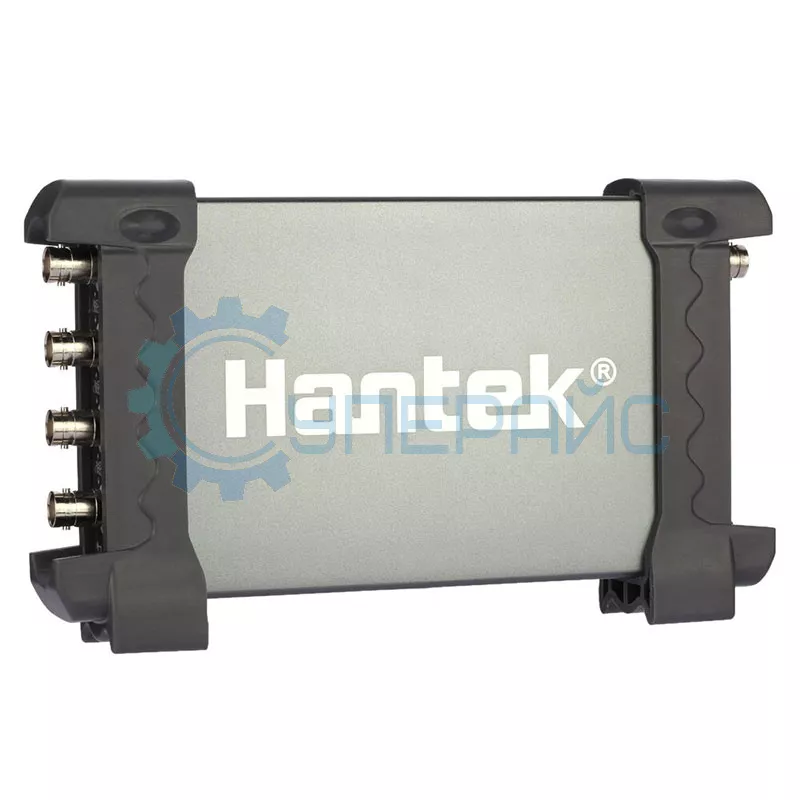

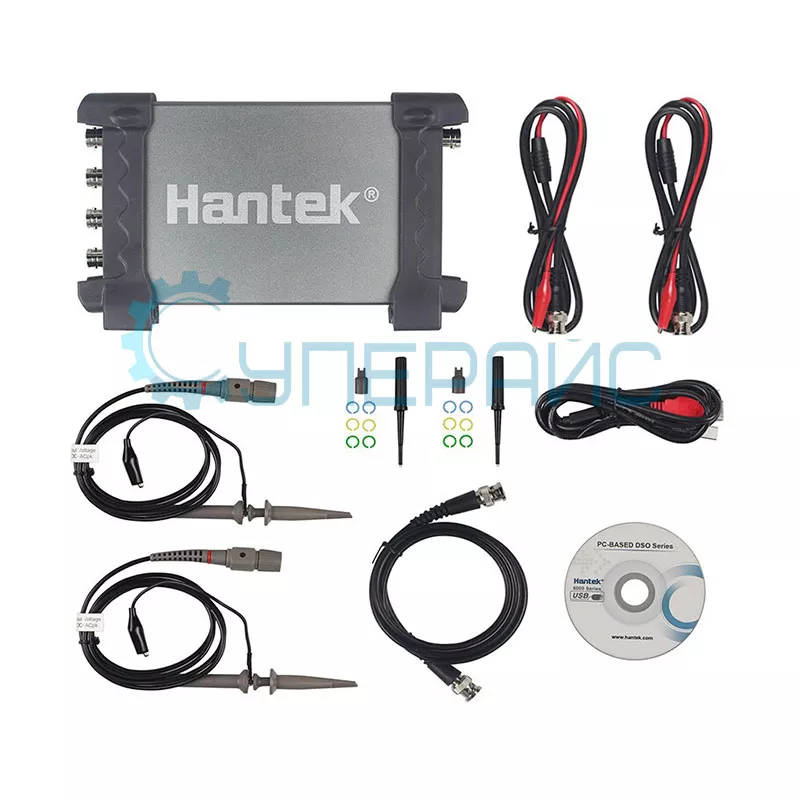

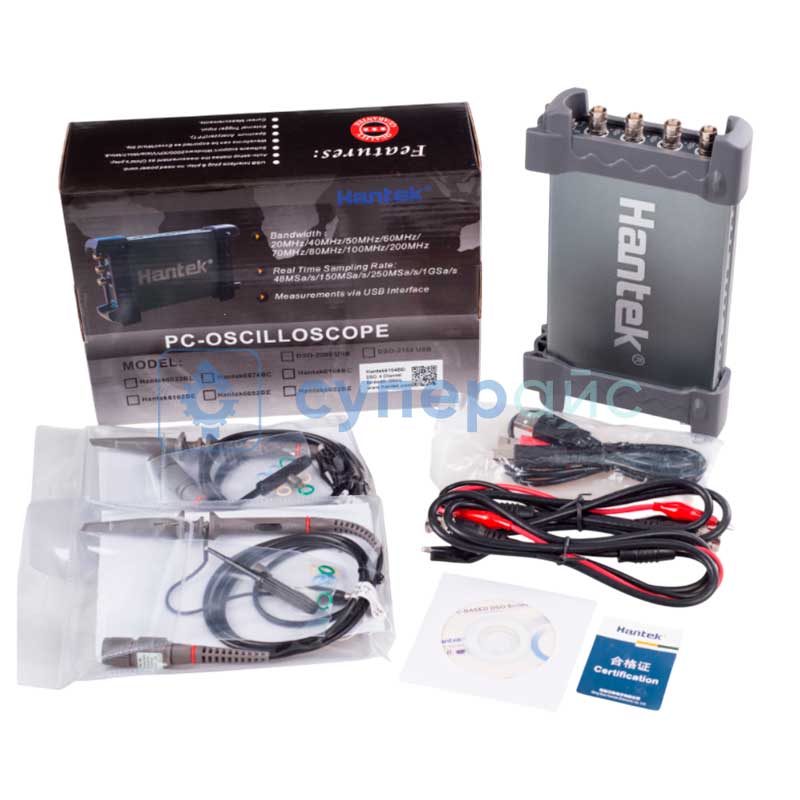

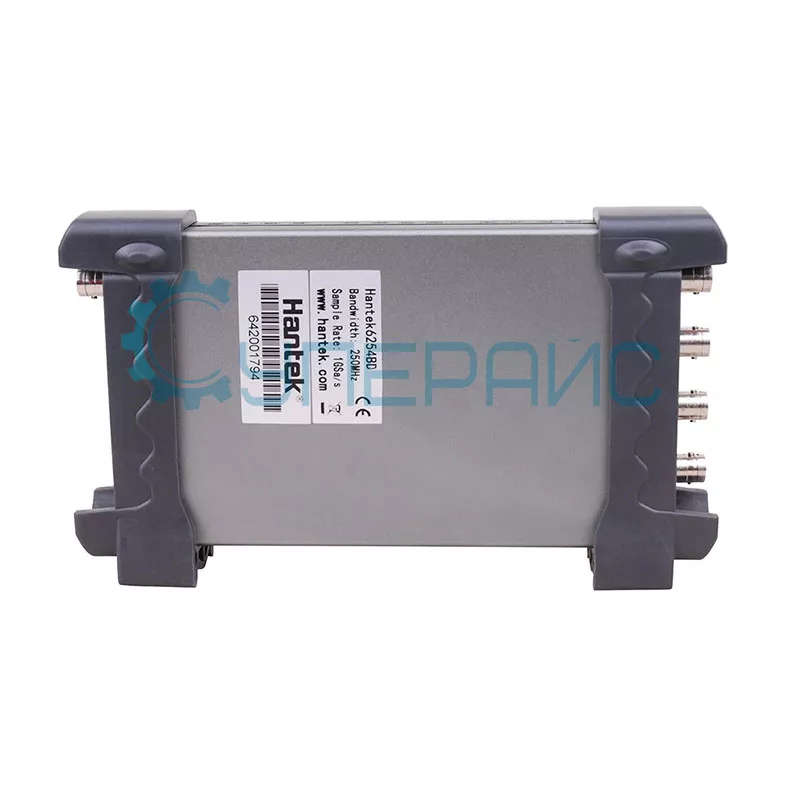

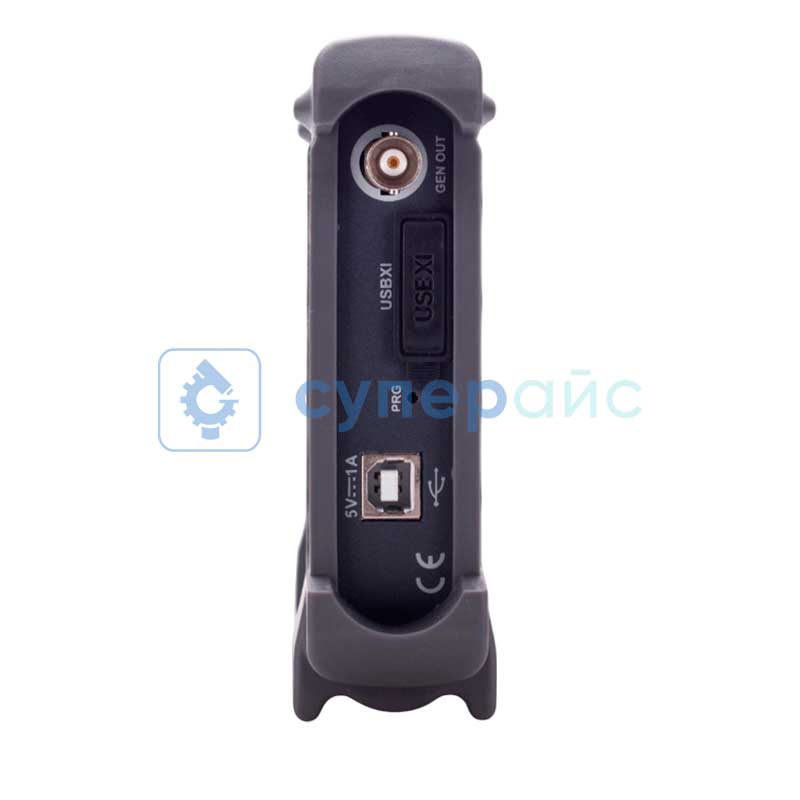

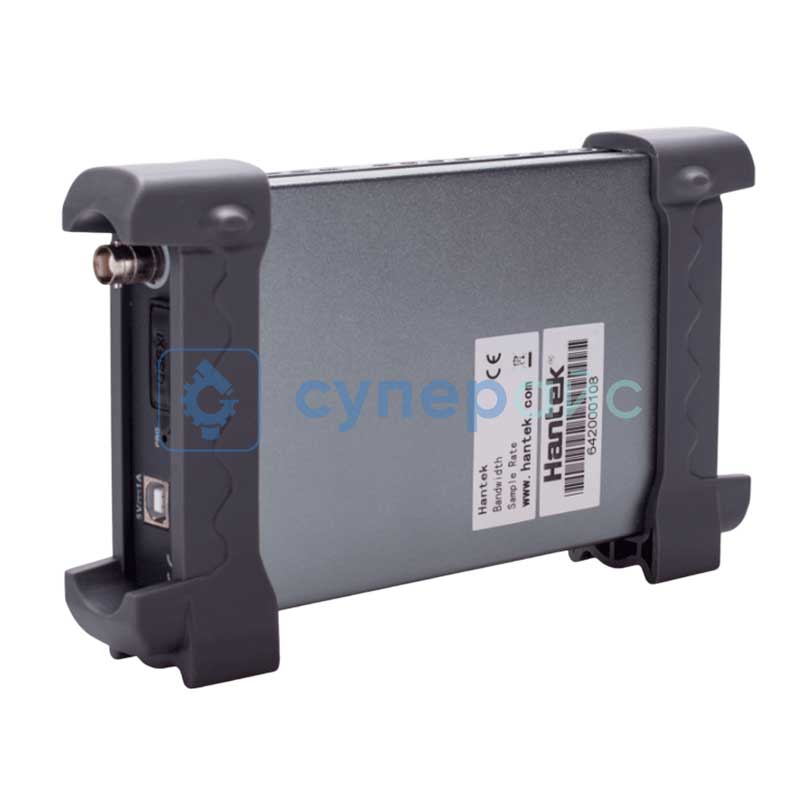

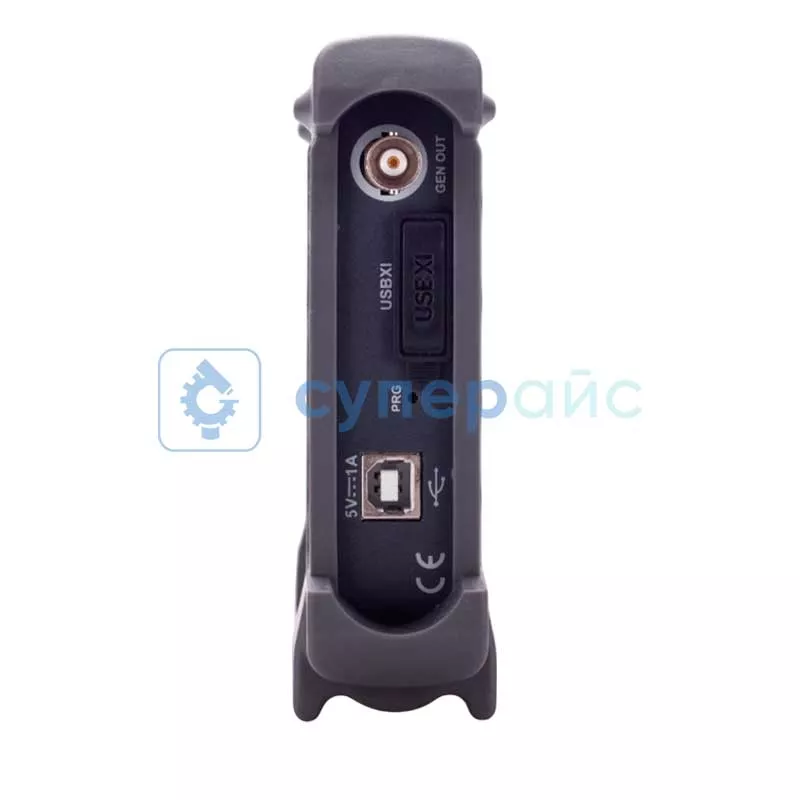

Прибор размером 175×105×30 мм и весом 900 г не требует внешнего питания — работает от USB-порта ПК. В комплектацию входят 2 пробника, зажимы-крокодилы и ПО для анализа.

Преимущества подключения:

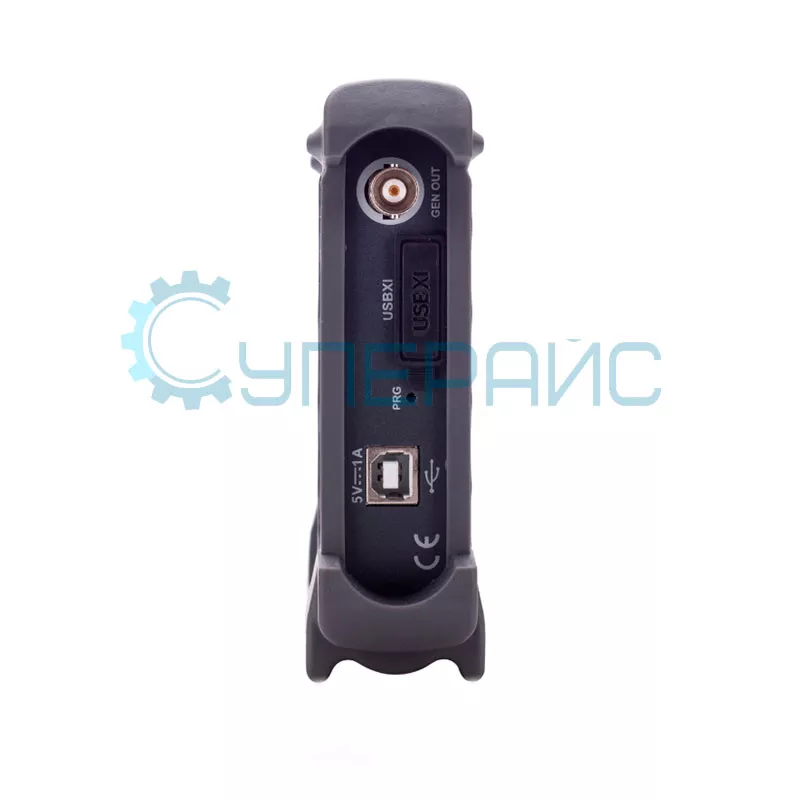

• Передача данных в реальном времени через USB 2.0;
• Совместимость с делителями PP200 для работы с высоким напряжением;
• Поддержка синхронизации по четырём каналам с точностью ±50 ppm.

Где используют DSO-6254BD?

• Ремонт электроники: диагностика материнских плат, импульсных блоков питания.
• Образование: лабораторные работы по цифровой обработке сигналов.
• Промышленность: контроль параметров частотных преобразователей, датчиков.

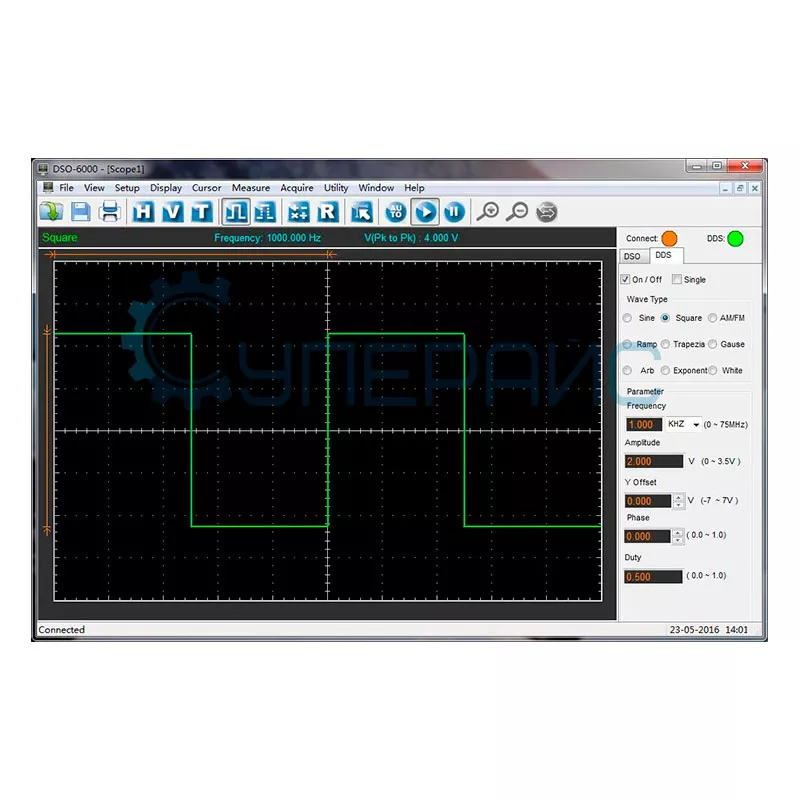

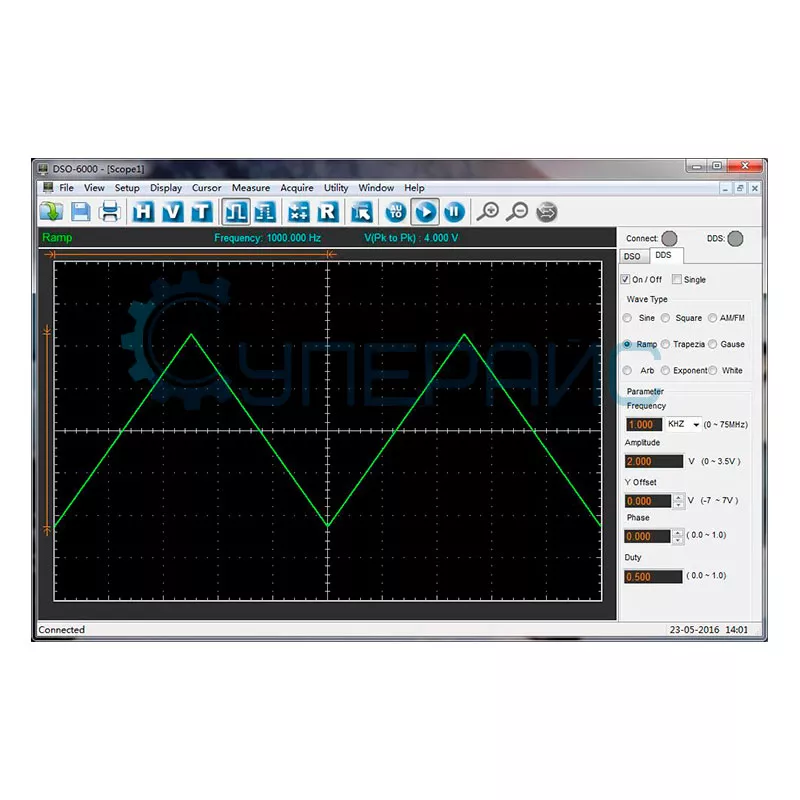

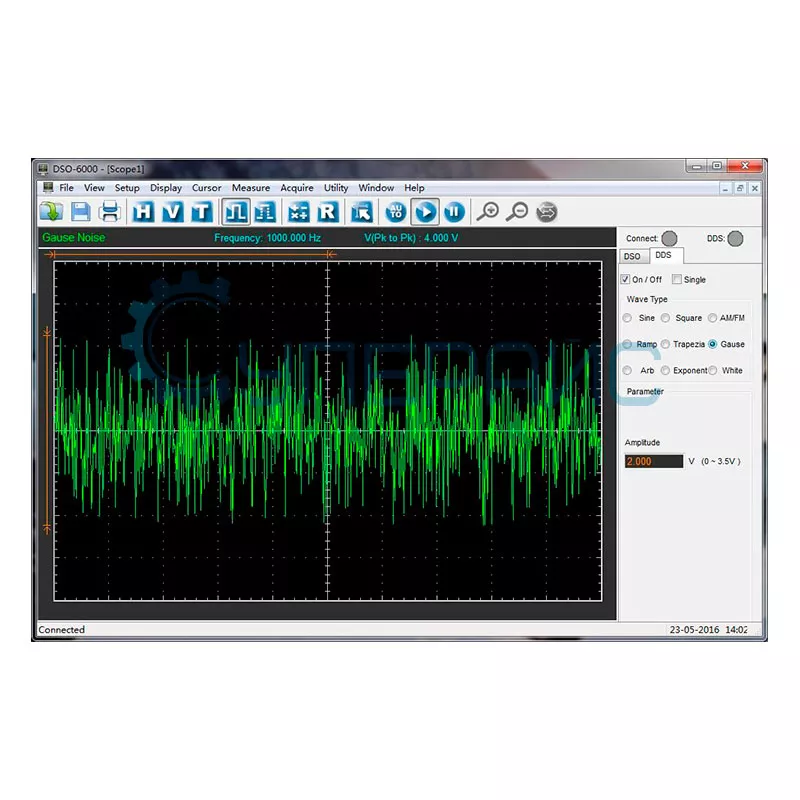

Фишка: Встроенный генератор сигналов с 12-битным ЦАП позволяет создавать пользовательские формы волн для тестирования фильтров или АЦП.

Hantek DSO-6254BD — это не просто осциллографы USB-приставки, а многофункциональный инструмент. 4 канала, широкий диапазон измерений и портативность делают его универсальным решением для задач, где важна скорость и точность.

Обзорная таблица осциллографов Hantek серии 6004BD

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
