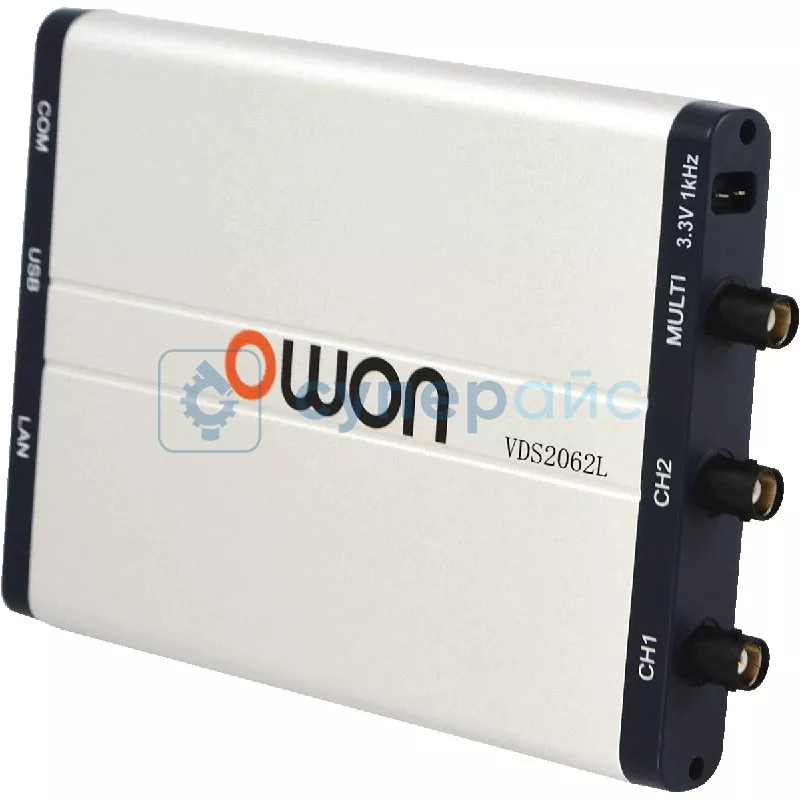

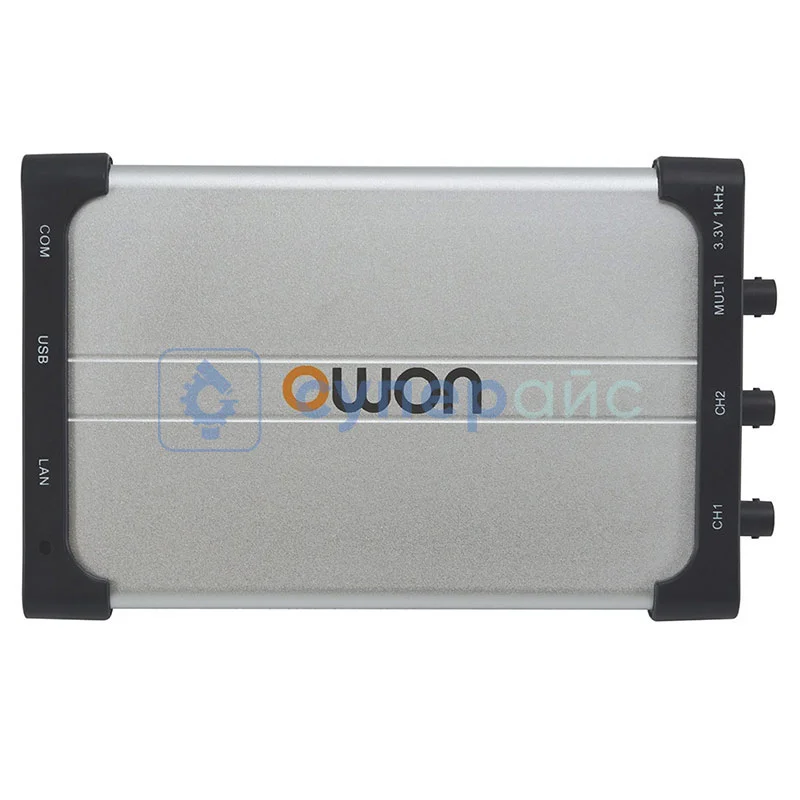

Осциллограф-приставка OWON VDS2062L
25 070 ₽
25 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
25318
Модель (серия)
VDS2062L
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS2062L
Артикул (код товара)
25318
Модель (серия)
VDS2062L
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Разреш. по вертикали (разрядность АЦП)
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Возм. сохранения осциллограмм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Описание OWON VDS2062L
Технические характеристики OWON VDS2062L
| Количество каналов | 2 + 1 (мульти) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 10 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В (PK - PK) / (DC + AC, PK - PK) |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 5,8 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | по фронту, импульс, видео сигнал, наклон, чередование |
| Режим запуска | автоматический, нормальный, однократный |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Точность уровня триггера | ±5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения | △V / △T между курсорами |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Математические формы сигнала | +, -, x, ÷, инвертировать, БПФ |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |

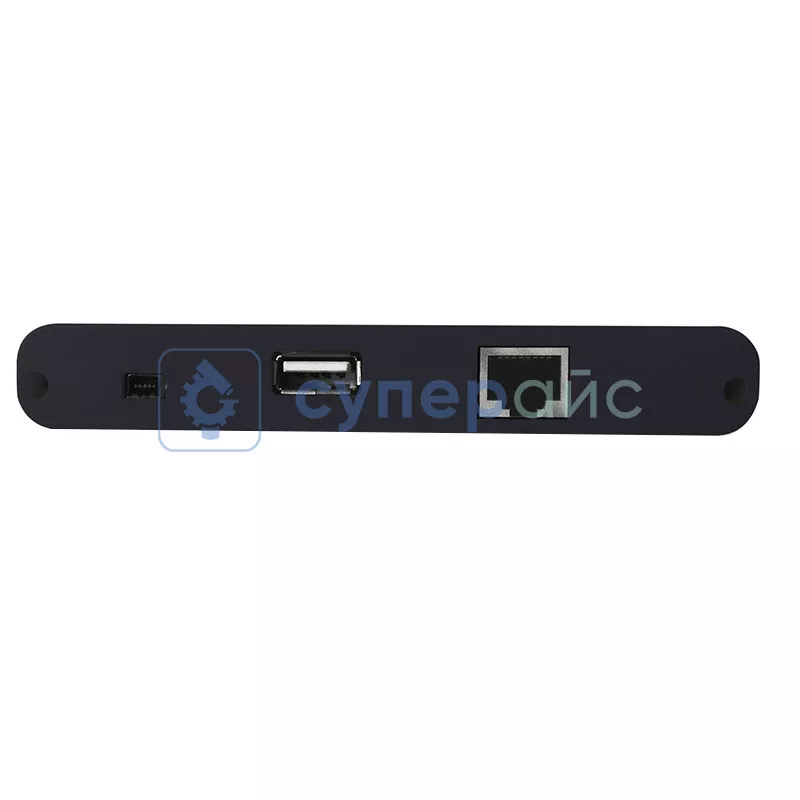

| Интерфейс | USB 2.0, LAN |
| Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход TTL |
| Питание | ≤ 5 В / 1,5 А |
| Потребляемая мощность | ≤ 6,5 Вт |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 260 г |
| Комплектация | цифровой осциллограф OWON VDS2062L - 1 шт |
|
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт адаптер - 1 шт чехол - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
Документация и ПО OWON VDS2062L
Название
Язык
Версия
Размер и тип
Руководство по применению осциллографа OWON VDS Series
Язык:
Английский
Размер и тип:
1,7 Мб,
pdf
