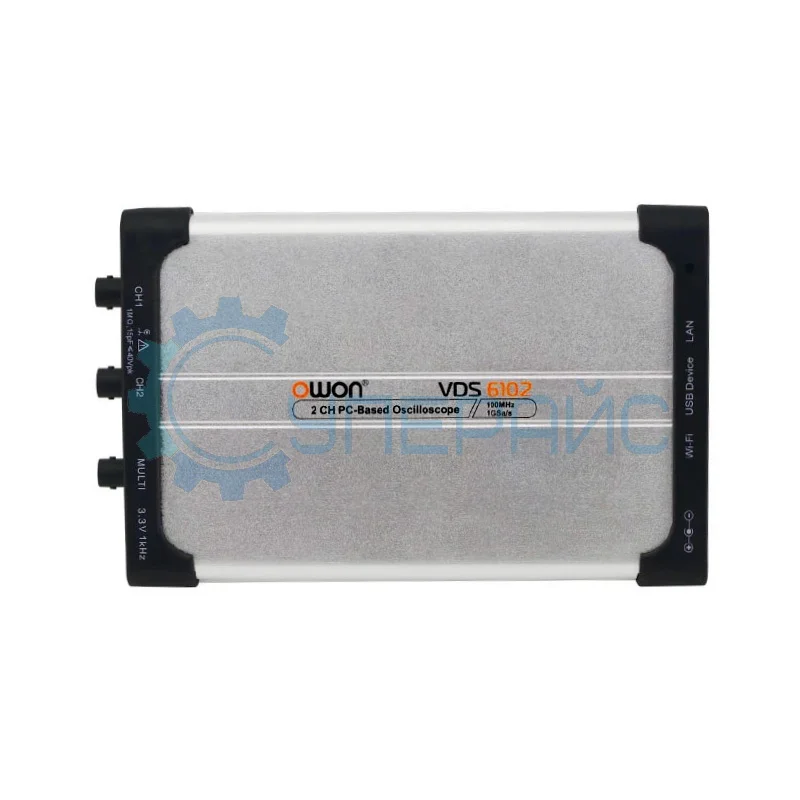

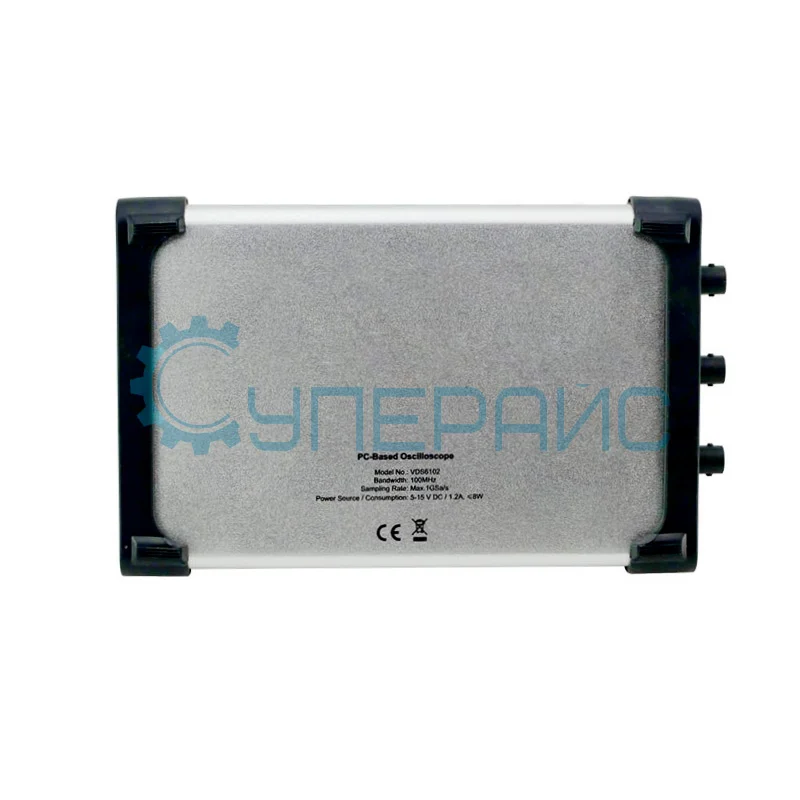

Виртуальный осциллограф OWON VDS6102 с генератором сигнала
28 719 ₽
28 719 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19805
Модель (серия)
VDS6102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS6102
Артикул (код товара)
19805
Модель (серия)
VDS6102
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Генератор сигналов
Частотомер
Частотомер
Вес (кг)
0,3
Сложность
2
Показать больше
Показать меньше
Описание OWON VDS6102
Технические характеристики OWON VDS6102

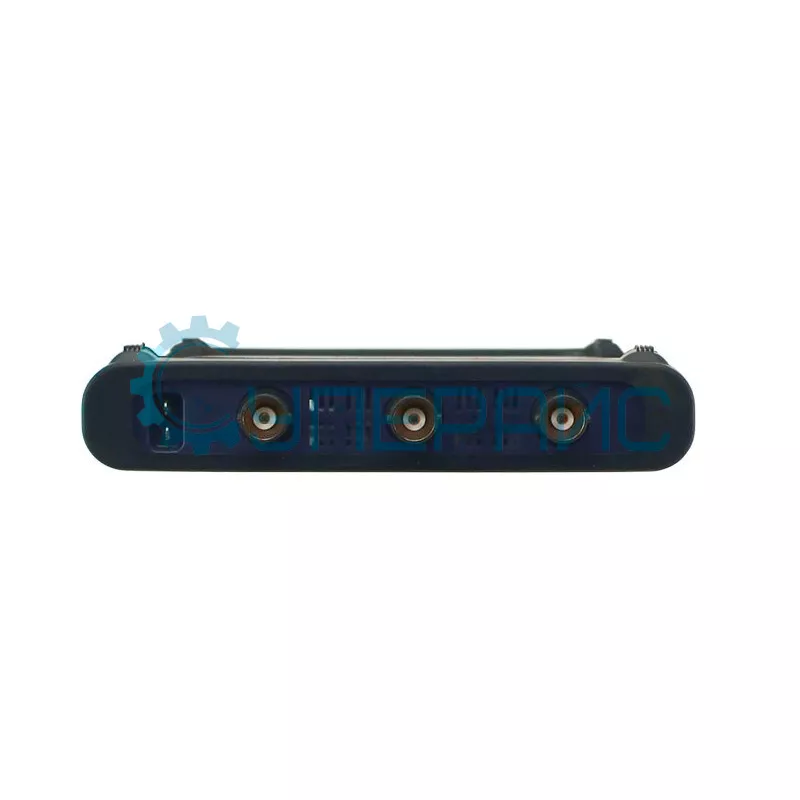

| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность | ± 25 ppm |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания |
| Смещение |
± 2 В (2 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 500 мВ / дел) ± 40 В (1 В / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц (на BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал, наклон |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Режим запуска | автоматический, нормальный, однократный |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно глубине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Система измерения | |
| Курсорные измерения | △V / △T / △V и △T / автоматические измерения |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Генератор сигнала | |
| Количество каналов | 1 |
| Максимальная частота | 5 МГц |
| Частота дискретизации | 25 Мвыб/с |
| Вертикальное разрешение | 10 бит |
| Амплитуда | 10 мВпик-пик - 5 Впик-пик |
| Смещение по постоянному току | ± 2,5 В |
| Выходное сопротивление | 50 Ом (типовое) |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный, импульсный |
| Частотный диапазон |
синусоидальная волна: 0,1 Гц - 5 МГц прямоугольная волна: 0,1 Гц - 200 кГц (время нарастания / спада ≤ 200 нс) треугольная волна: 1 Гц - 10 кГц (время нарастания / спада ≤ 5 нс) импульсная волна: 1 Гц - 10 кГц (минимальная длительность импульса ≤ 5 нс) |
| Общие характеристики | |

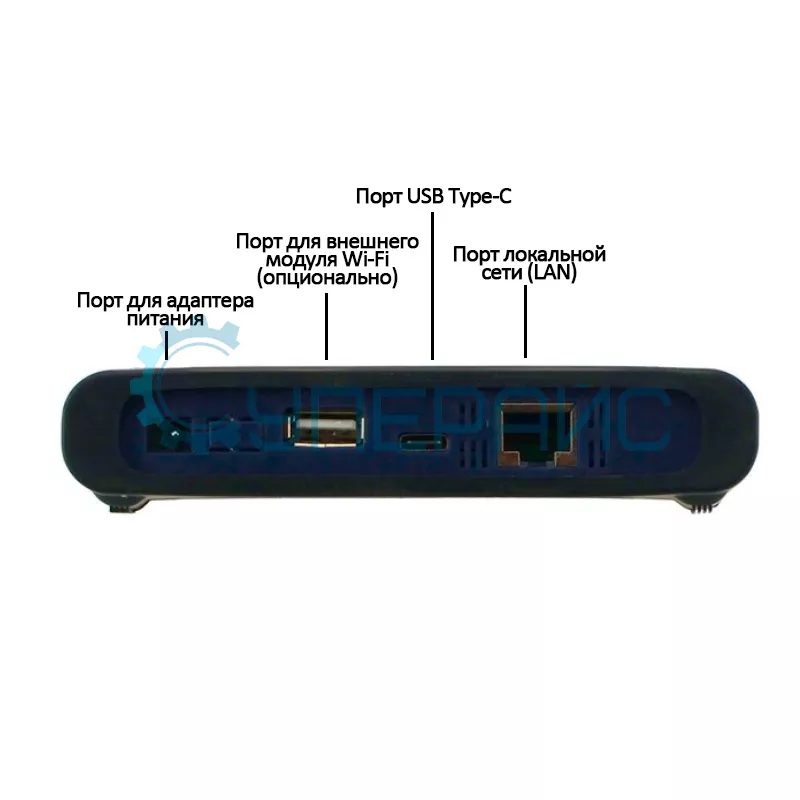

| Интерфейс | USB (Type C), LAN-порт, Wi-Fi (опционально) |
| Питание | 5 - 15 В / 1,2 А |
| Потребляемая мощность | ≤ 2,5 Вт |
| Поддержка вторичной разработки | Windows / Linux / Android / Apple |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты изделия | 190 х 120 х 18 мм |
| Габариты упаковки | 250 х 155 х 95 мм |
| Вес брутто | 1,247 кг |

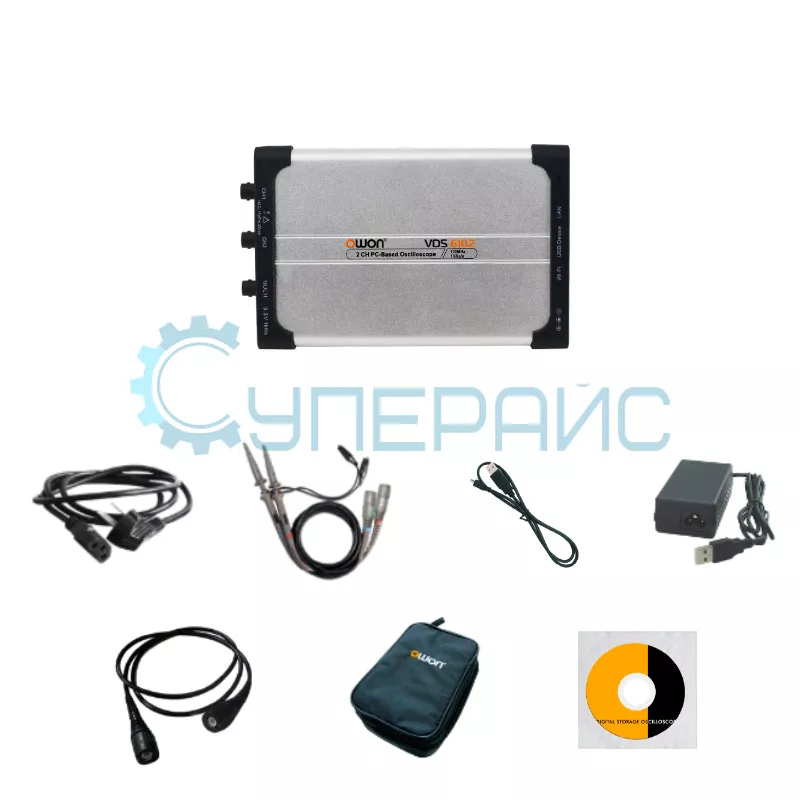

| Комплектация | цифровой осциллограф OWON VDS6102 - 1 шт |
|
щупы для осциллографа - 2 шт кабель BNC Q9 - 1 шт кабель питания - 1 шт адаптер питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
Документация и ПО OWON VDS6102
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
1,87 МБ,
PDF
Краткое руководство для осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
759 КБ,
PDF
Программное обеспечение к ПК для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
61,7 МБ,
RAR
RAR
Программное обеспечение для MacOS для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
168 МБ,
RAR
RAR
Показать больше
Показать меньше
