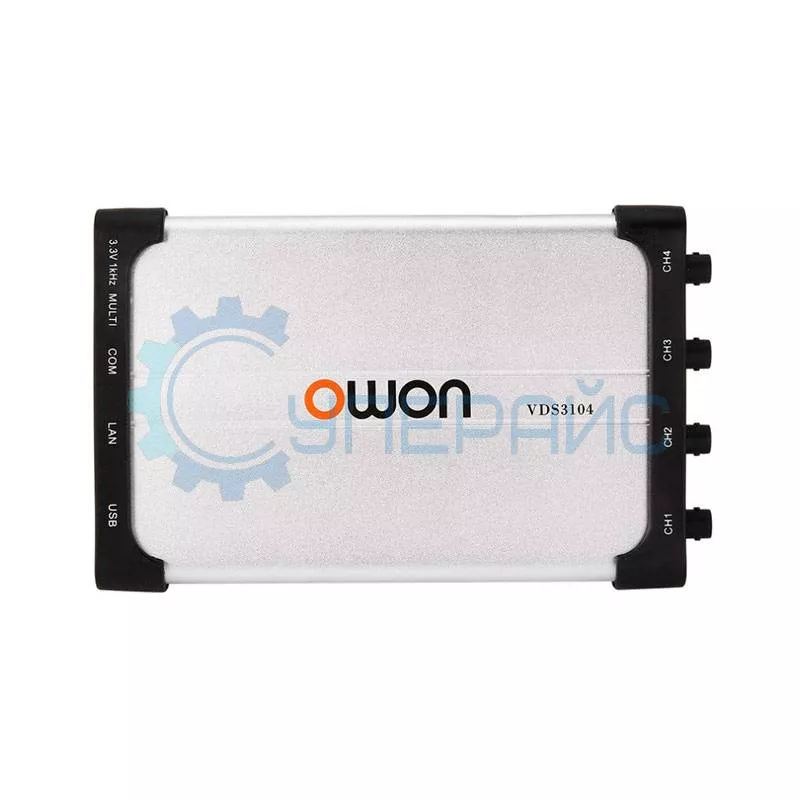

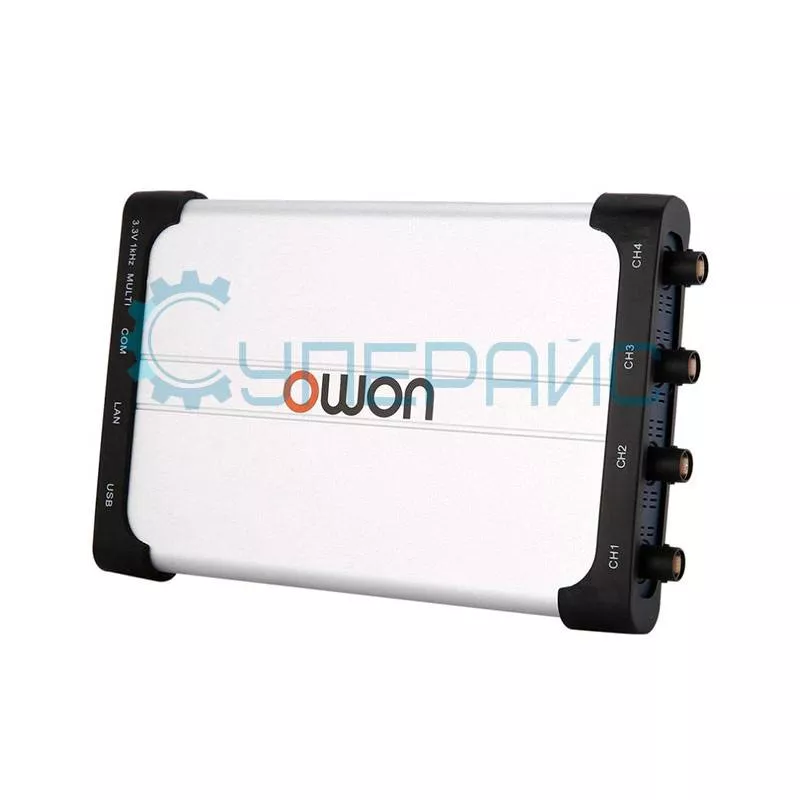

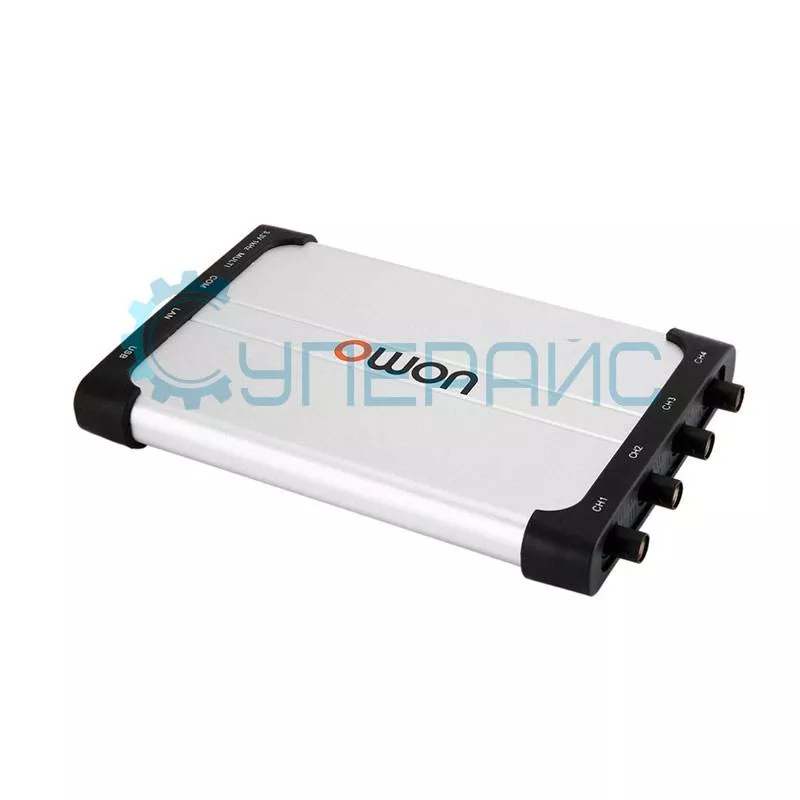

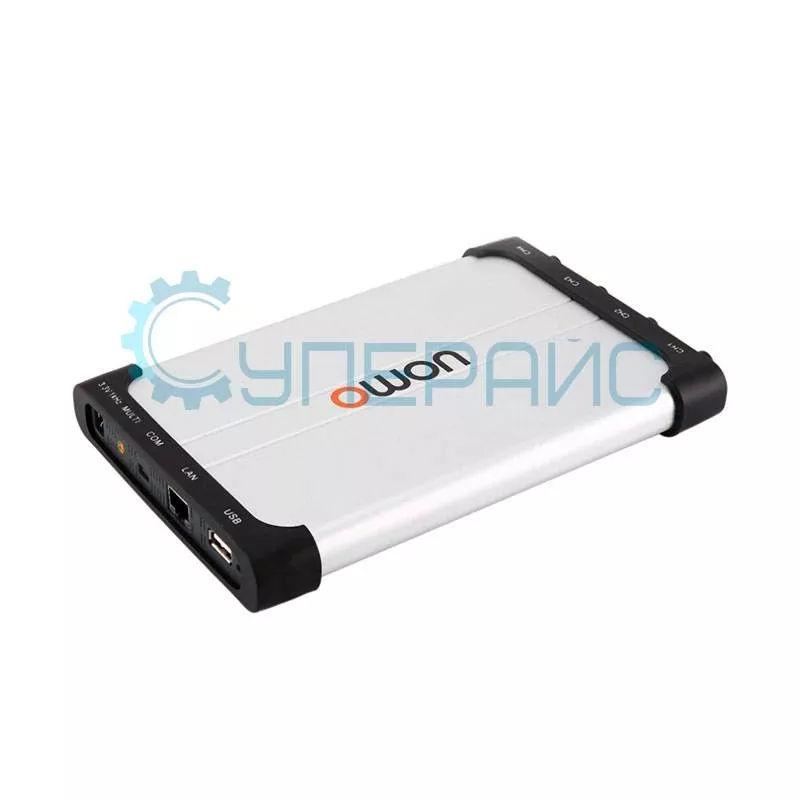

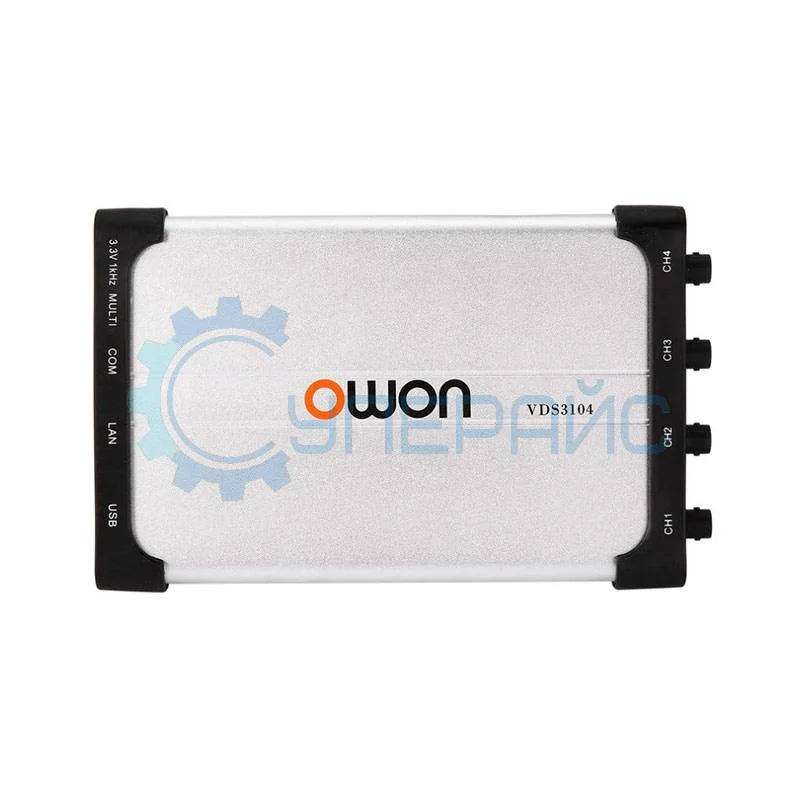

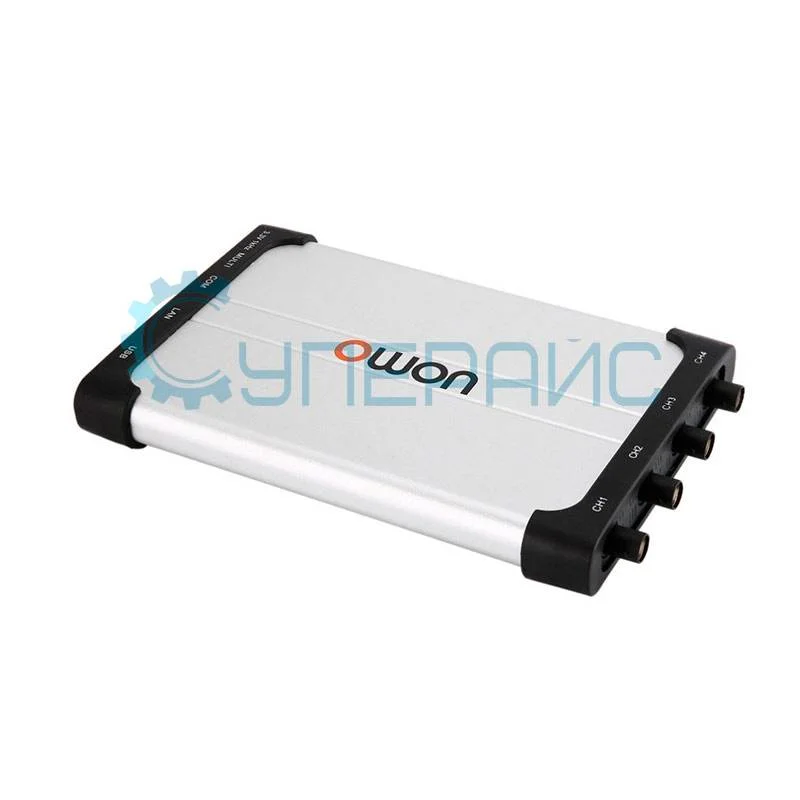

Виртуальный USB осциллограф OWON VDS3104
56 720 ₽
56 720 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
7536
Модель (серия)
VDS3104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS3104
Общие данные
Артикул (код товара)
7536
Производитель (бренд)
Модель (серия)
VDS3104
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
40 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
10 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 5 В/дел
Низкочастотный отклик
≥ 10 Гц
Точность усиления постоянного тока
±3%
Точность вертикального смещения
±2 В (2–200 мВ/дел), ±50 В (500 мВ/дел – 5 В/дел)

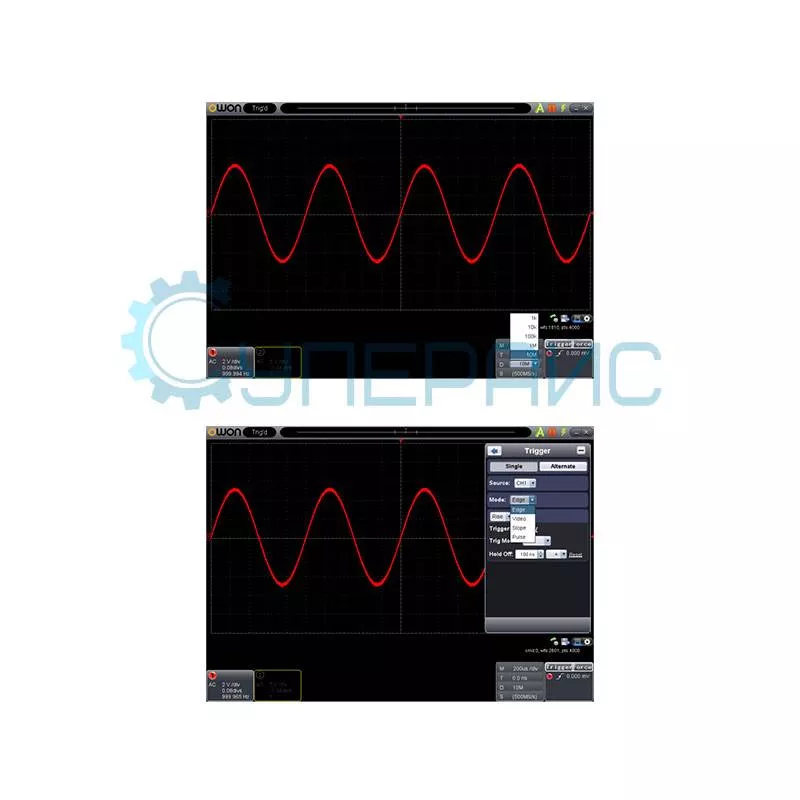

Система синхронизации
Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1–CH4
Диапазон удержания триггера
100 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Точность временной базы
±100 ppm
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина, отрицательная ширина, +Duty, -Duty
Курсорные измерения
ΔV, ΔT
Математические операции
+, -, ×, /, FFT
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Рабочая температура
0 – 40 °C

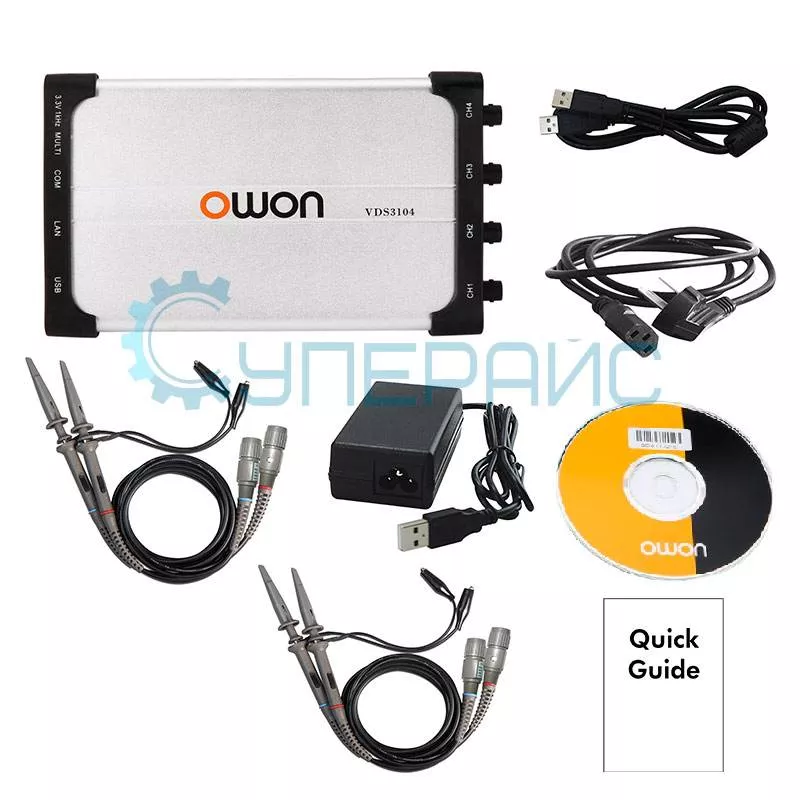

Комплектация
Комплектация
цифровой осциллограф OWON VDS3104 - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
190 x 120 x 18 мм
Вес нетто, кг
0,3
Описание OWON VDS3104
ВНИМАНИЕ! Производство виртуального USB осциллографа OWON VDS3104 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: 4-канальный осциллограф OWON VDS6104A
Документация и ПО OWON VDS3104
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации виртуального USB осциллографа OWON VDS3104
Язык:
Английский
Размер и тип:
1.63 МБ,
PDF
Руководство по установке USB драйвера для виртуального USB осциллографа OWON VDS3104
Язык:
Английский
Размер и тип:
555 КБ,
PDF
Руководство по программированию SCPI команд для виртуального USB осциллографа OWON VDS3104
Язык:
Английский
Размер и тип:
524 КБ,
PDF
Программное обеспечение для виртуального USB осциллографа OWON VDS3104
Язык:
Английский
Размер и тип:
45.9 МБ,
RAR
RAR
Драйвер для виртуального USB осциллографа OWON VDS3104
Язык:
Английский
Размер и тип:
609 КБ,
ZIP
ZIP
