4-канальный осциллограф OWON VDS6104A

Артикул (код товара): 19871
нет отзывов
Производитель (бренд):  OWON
нет отзывов

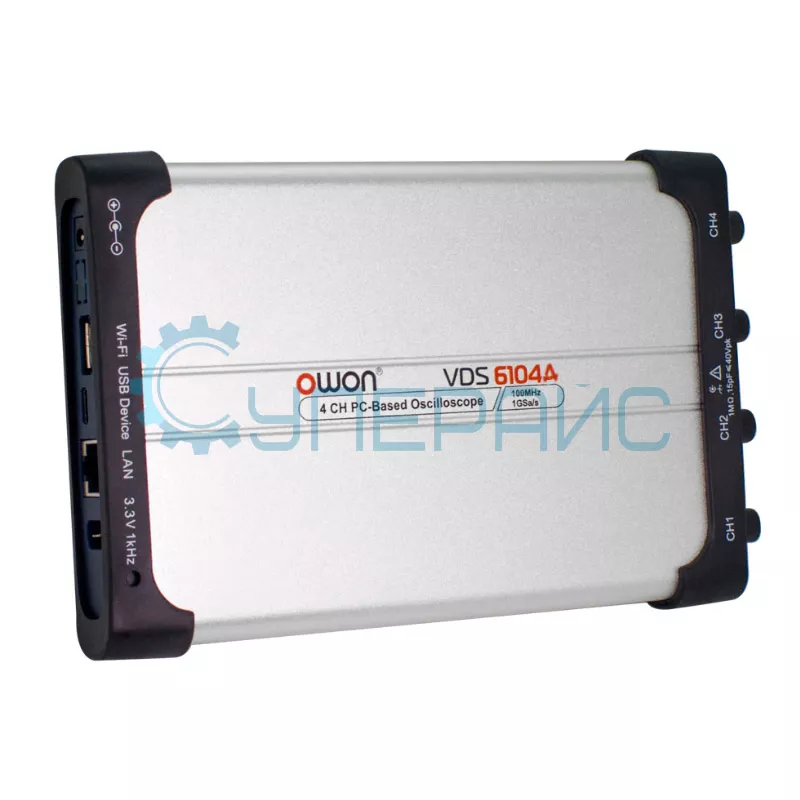

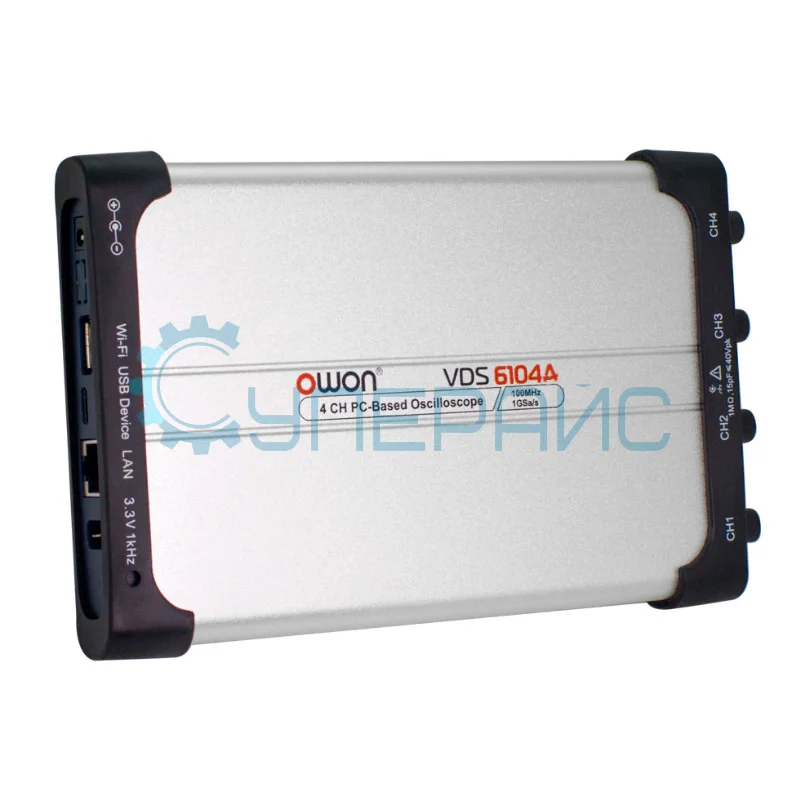

4-канальный осциллограф OWON VDS6104A фото 1
4-канальный осциллограф OWON VDS6104A фото 1
4-канальный осциллограф OWON VDS6104A фото 2
4-канальный осциллограф OWON VDS6104A фото 3
4-канальный осциллограф OWON VDS6104A фото 4
4-канальный осциллограф OWON VDS6104A фото 5
OWON
45 190 ₽
45 190 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19871
Модель (серия)
VDS6104A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики

Характеристики OWON VDS6104A

Общие данные

Артикул (код товара)
19871
Производитель (бренд)
Модель (серия)
VDS6104A
Страна производства
Китай
Гарантия, мес.
24

Основные характеристики

Глубина памяти на канал
Кол-во аналоговых каналов
4
Кол-во цифровых каналов
Полоса пропускания, МГц
100
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
40 В

Входные параметры

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %, 15 пФ ± 5 пФ
Входная ёмкость
15 пФ ± 5 пФ
Максимальное входное напряжение
40 В
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
100:1 (50 Гц), 40:1 (10 МГц)

Вертикальная система

Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел – 5 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≥ 10 Гц
Точность усиления постоянного тока
±2%
Точность вертикального смещения
±2 В (2–50 мВ/дел), ±20 В (100–500 мВ/дел), ±40 В (1–5 В/дел)

Система синхронизации

Базовые типы триггера
Edge, Pulse Width, Video, Slope
Источник триггера
CH1–CH4
Диапазон удержания триггера
100 нс – 10 с

Горизонтальная система

Горизонтальная развёртка
1 нс/дел – 100 с/дел
Точность временной базы
±25 ppm
Режимы развёртки
YT
Интерполяция
sin(x)/x

Система измерения

Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина, отрицательная ширина, +Duty, -Duty
Курсорные измерения
ΔV, ΔT, ΔV & ΔT

Встроенные функции и опции

Встроенные опции
Частотомер
Декодирование сигналов шин
Нет

Общие характеристики

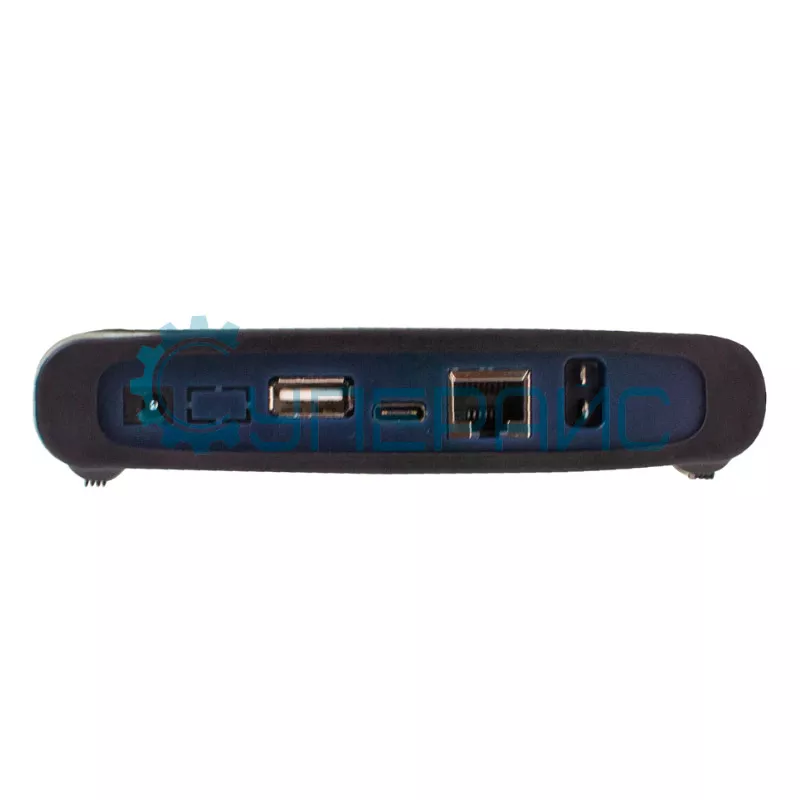

ИПД (Interfaces / Inputs and Outputs)
USB type C
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Рабочая температура
0 – 40 °C

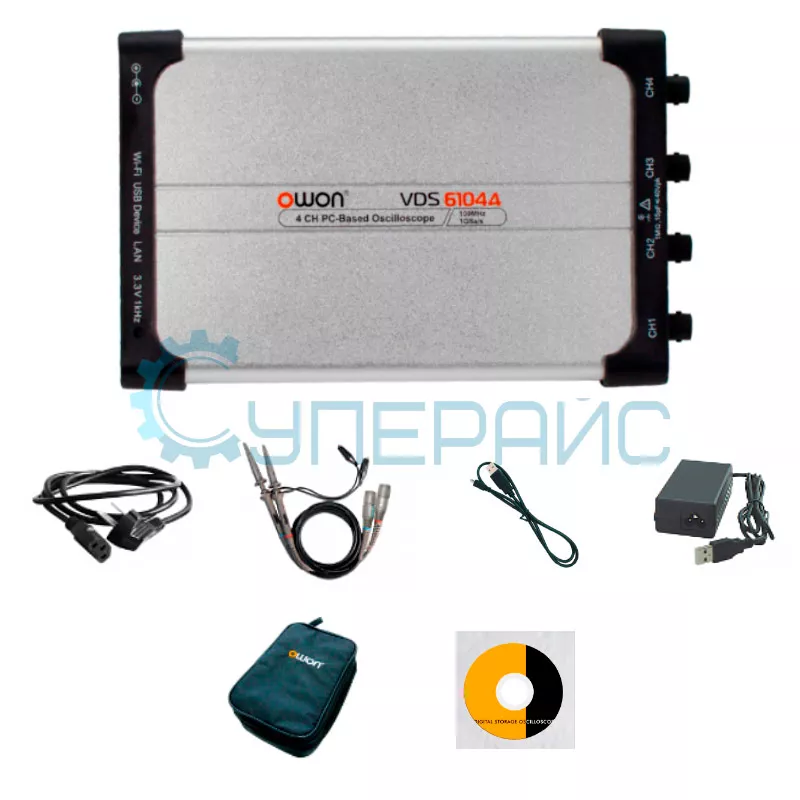

Комплектация

Комплектация
цифровой осциллограф OWON VDS6104A - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
адаптер питания (опционально) - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт

Габариты и вес

Габариты прибора
190 x 120 x 18 мм
Габариты упаковки
250 x 160 x 100 мм
Вес нетто, кг
0,45
Вес брутто, кг
1,3

Описание OWON VDS6104A

Осциллограф-приставка OWON VDS6104A

Суперайс представляет высокоточный 4-канальный осциллограф OWON VDS6104A. Этот прибор станет надёжным средством для измерения и анализа сигналов. Он предоставляет высокое качество исследований и обладает массой возможностей.

Особенности прибора

Это современное измерительное средство, которое находит применение в разных отраслях. Его возможности в сочетании с точностью измерений делают его полезным инструментом в работе техников и инженеров.

Его преимущества:

  • Четыре канала для многозадачных измерений. С OWON VDS6104A можно одновременно измерять и анализировать данные на четырёх каналах. Это помогает получить более полную картину и значительно экономит время.
  • Широкий диапазон измерений. Спектр измеряемых величин включает в себя напряжение, время спада и нарастания, ширину импульсов, частоту и другие параметры, что делает VDS6104A незаменимым в различных производственных и исследовательских задачах.
  • Простота использования. Прибор разработан с учётом удобства пользователя, что делает его доступным даже для новичков в области измерительного оборудования. Подключается к ПК или мобильным устройствам по USB, опционально — по Wi-Fi.

Сложно переоценить значение этого измерительного оборудования — его возможностей достаточно для глубокого исследования параметров и структуры разных электрических сигналов. Покупайте в интернет-магазине осциллограф OWON с доставкой по всей стране — Суперайс предлагает низкие цены за счёт работы с производителем без посредников.

Документация и ПО OWON VDS6104A

Название
Язык
Версия
Размер и тип
Руководство пользователя USB осциллографов OWON серии VDS6000
Язык: Русский
Размер и тип: 5,97 МБ, pdf
Руководство пользователя осциллографов OWON серии VDS6000
Язык: Китайский
Размер и тип: 1,87 МБ, PDF
Краткое руководство для осциллографов OWON серии VDS6000
Язык: Китайский
Размер и тип: 759 КБ, PDF
Программное обеспечение к ПК для осциллографов OWON серии VDS6000
Язык:
Размер и тип: 61,7 МБ, RAR
Программное обеспечение для MacOS для осциллографов OWON серии VDS6000
Язык:
Размер и тип: 168 МБ, RAR
Показать больше
Показать меньше
