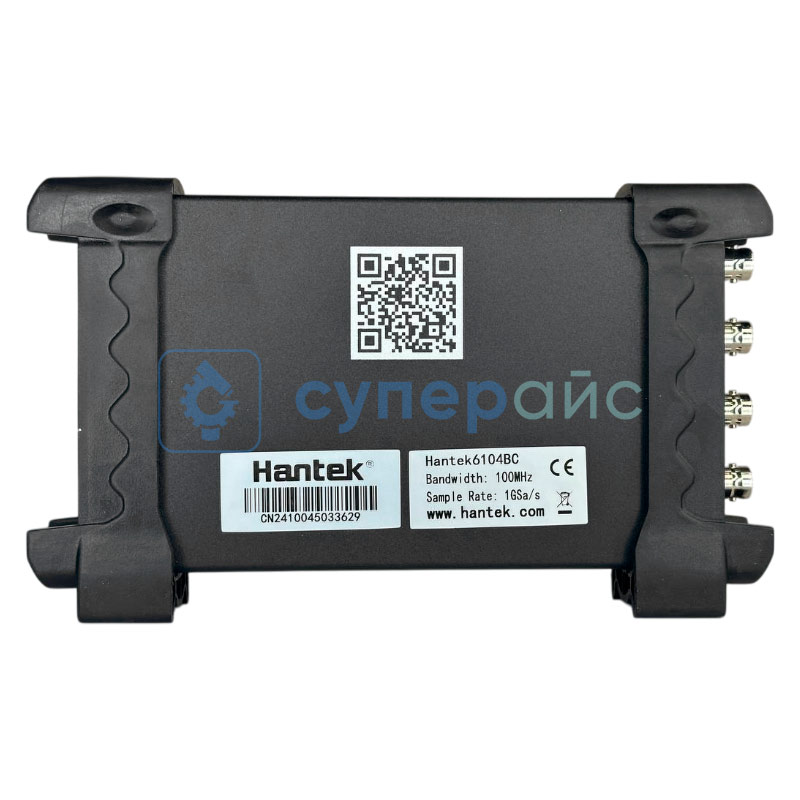

Запоминающий USB осциллограф Hantek DSO-6104BC
20 430 ₽
20 430 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 43 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4884
Модель (серия)
DSO-6104BC
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO-6104BC
Артикул (код товара)
4884
Модель (серия)
DSO-6104BC
Производитель (бренд)
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Hantek DSO-6104BC
Технические характеристики Hantek DSO-6104BC
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб/с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Глубина памяти |
в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел на входе BNC |
| Диапазон вертикального смещения |
2 мВ - 10 В/дел 20 мВ - 100 В/дел 200 мВ - 1000 В/дел 2 В - 10000 В/дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3 % |

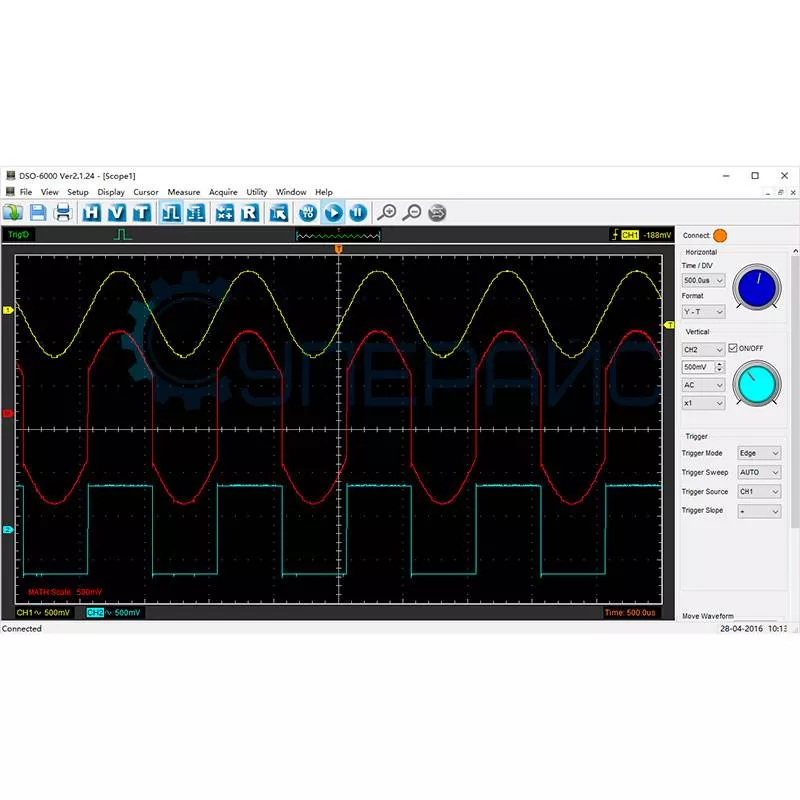

| Математические функции | сложение, вычитание, умножение, деление |
| Система синхронизации | |
| Источник триггера | CH1, CH2, CH3, CH4 |

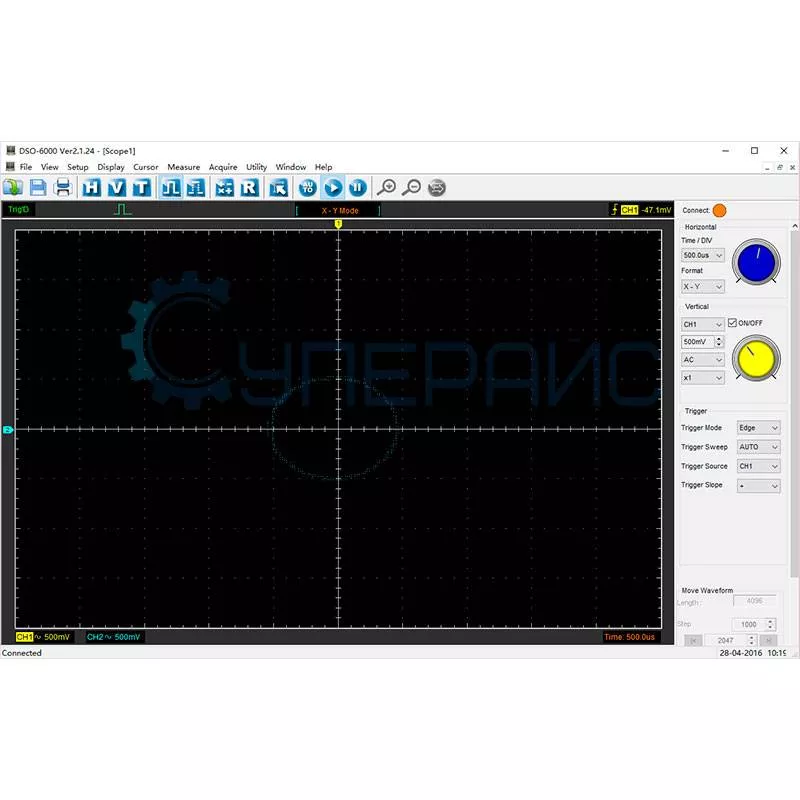

| Ввод оси X | CH1 |
| Ввод оси Y | CH2 |
| Сдвиг фазы | max 3 градуса |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический |
| Автоматические измерения | Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |

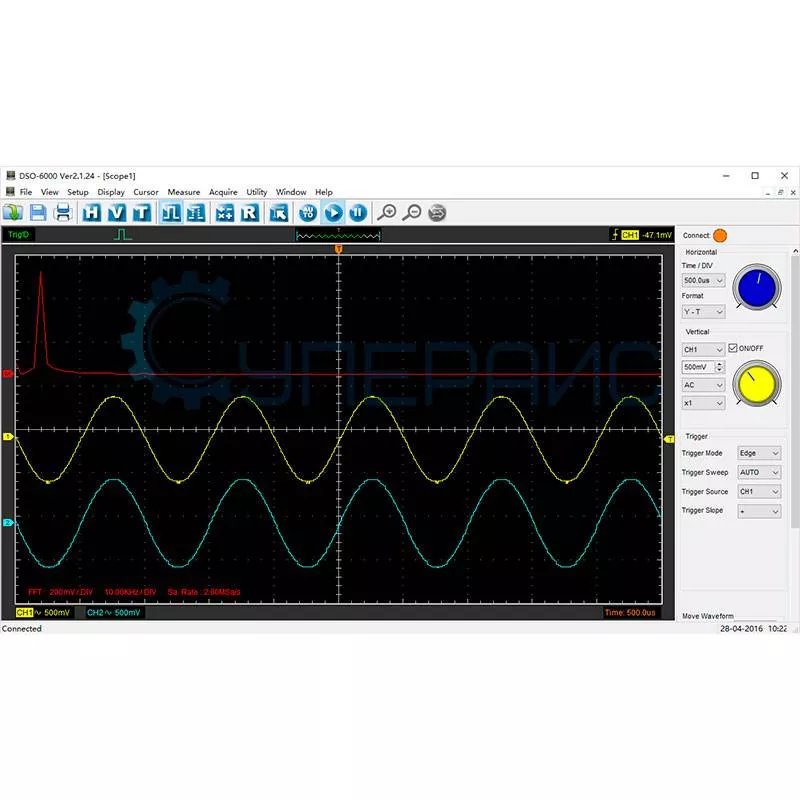

| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |

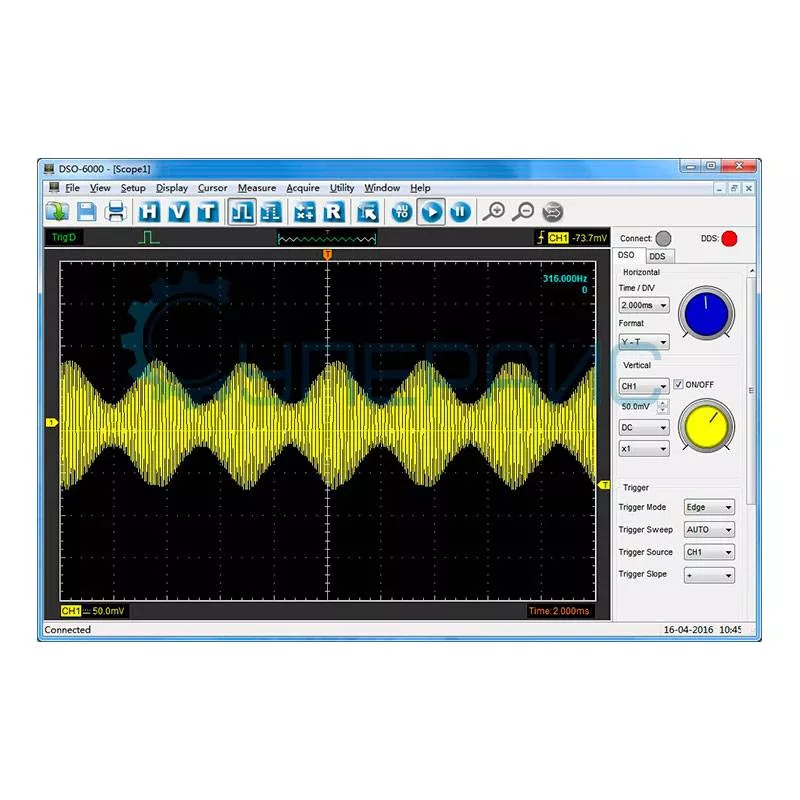

| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Габариты изделия | 175 х 105 х 30 мм |
| Габариты упаковки | 235 х 170 х 76 мм |
| Вес брутто | 880 г |

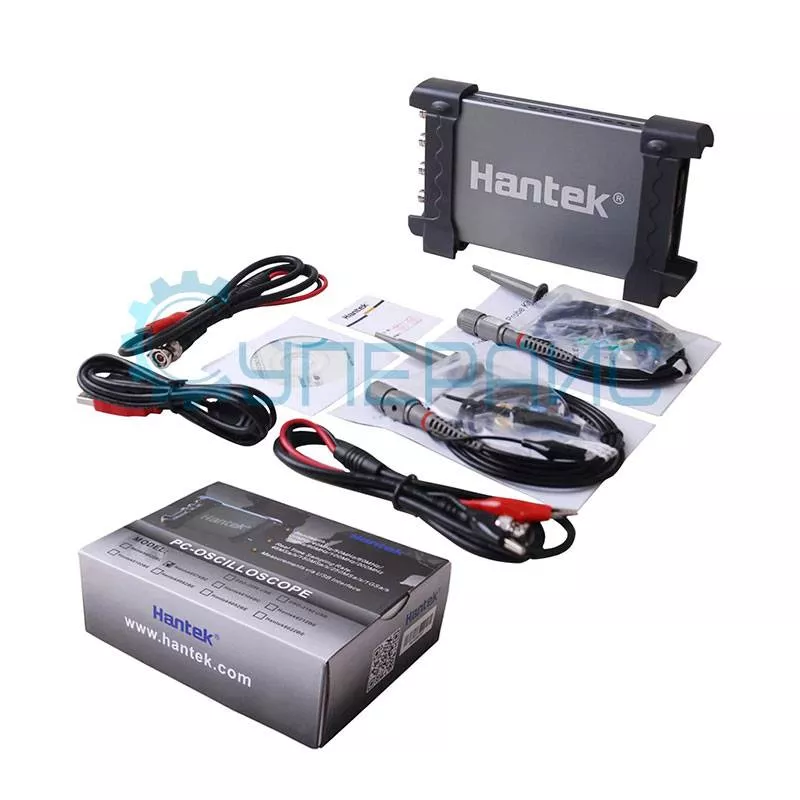

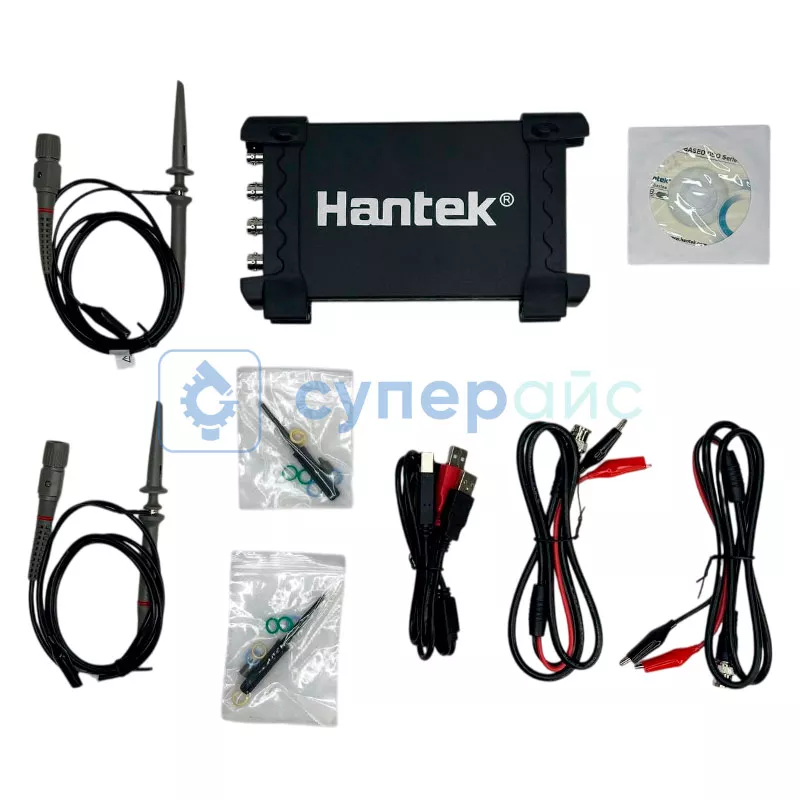

| Комплектация |
USB осциллограф Hantek DSO-6104BC - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт зажимы-крокодилы с BNC соединением - 2 шт |
| Совместимость |
Зонд для осциллографа Hantek PP-80 Зонд для осциллографа Hantek PP-150 Щуп делитель (1:1/1:10) Hantek PP200 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 |
Обзорная таблица осциллографов Hantek серии 6004BC
| Характеристики | 6074BC | 6104BC | 6204BC | 6254BC |
| Полоса пропускания, МГц | 70 | 100 | 200 | 250 |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, ГВыб/с | 1 | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Интерфейс передачи данных | USB 2.0 | |||
| Питание | не требуется внешнего источника питания, питается от USB | |||

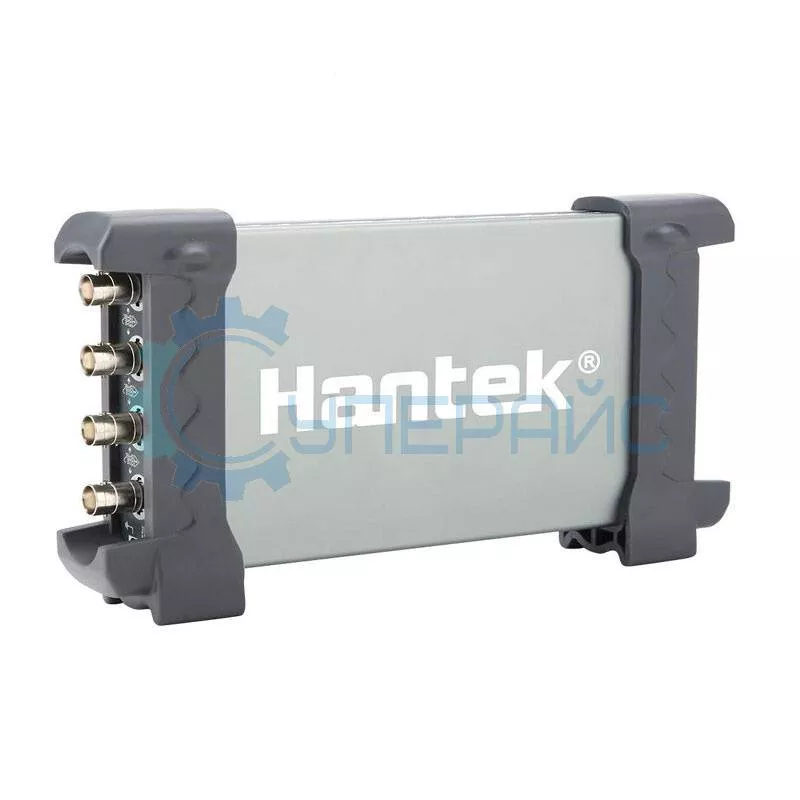

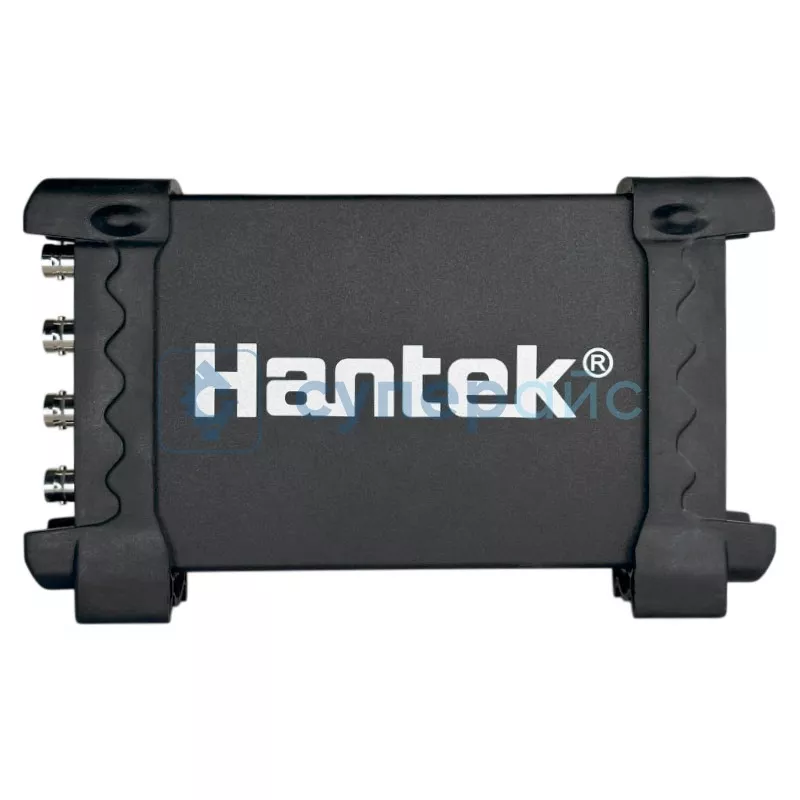

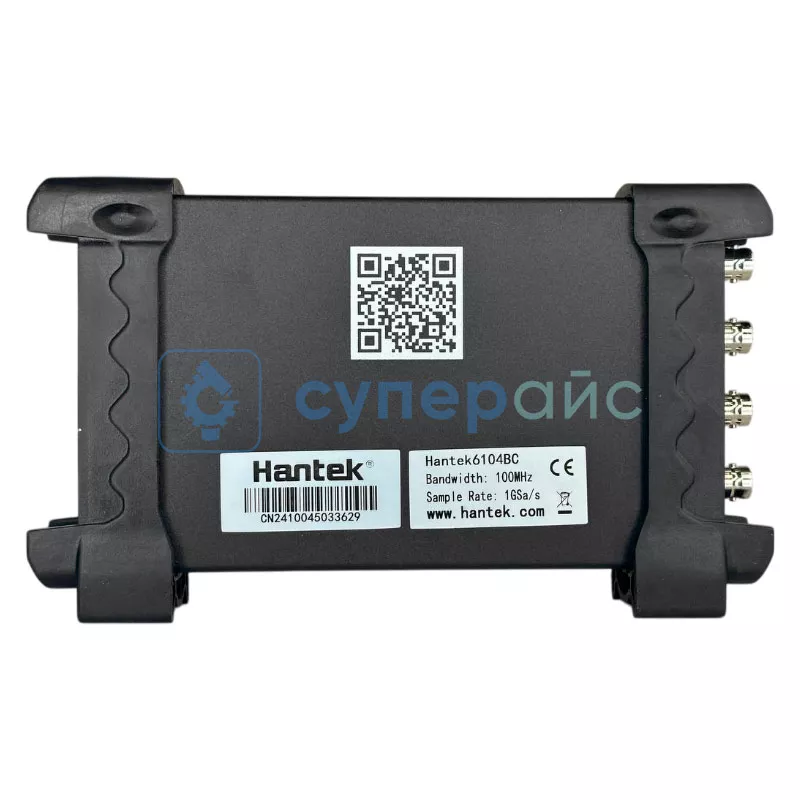

USB-осциллограф Hantek DSO-6104BC
Запоминающий USB-осциллограф Hantek DSO-6104BC был разработан для анализа электрических сигналов с помощью персонального компьютера. Такой мини-осциллограф предоставляет пользователю мобильность при работе. Прибор подходит для диагностики аналоговых и цифровых схем в лабораторных и полевых условиях. Ниже приведены типичные вопросы, которые возникают при выборе подобного оборудования.
Чем определяется качество передачи сигнала и совместимость с разными ПК?

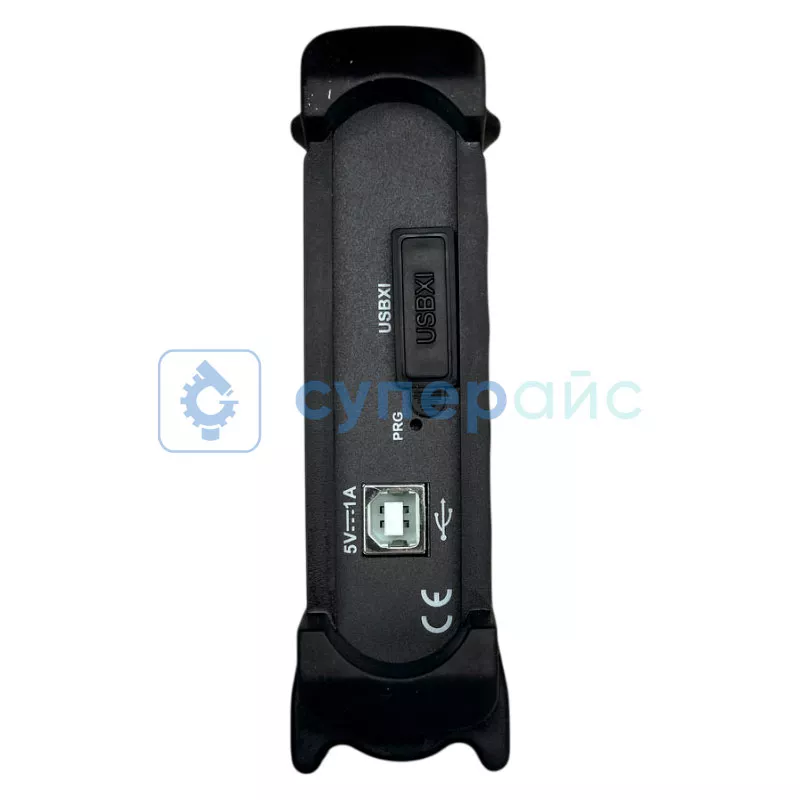

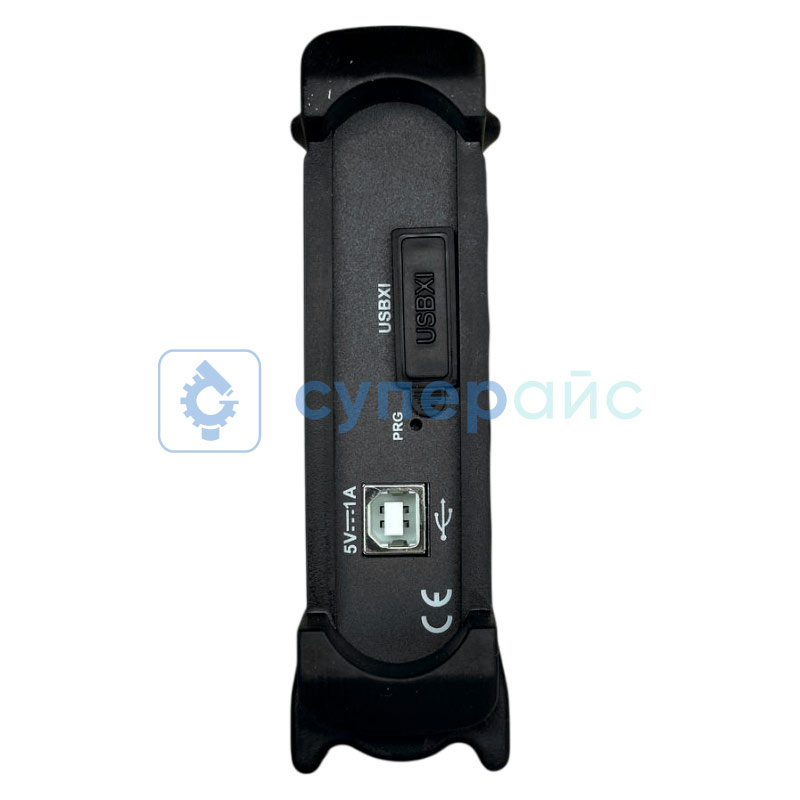

Подключение реализовано через интерфейс USB 2.0. Стандарт обуславливает совместимость с большинством компьютеров, включая старые модели.
Какие параметры сигнала можно безопасно подавать на вход?
Входной импеданс составляет 1 МОм при ёмкости 25 пФ. Такой уровень согласуется со стандартными щупами и снижает нагрузку на тестируемую цепь. Максимальное входное напряжение — 35 В — даёт запас для измерения в цифровых и аналоговых схемах без риска повреждения прибора.
Какова скорость дискретизации?
Частота дискретизации составляет 1 ГВыб/с. Это даёт точное воспроизведение быстрых переходных процессов. Высокая скорость помогает фиксировать короткие импульсы, выбросы и искажения формы сигнала.
Как влияет количество каналов на функциональность?

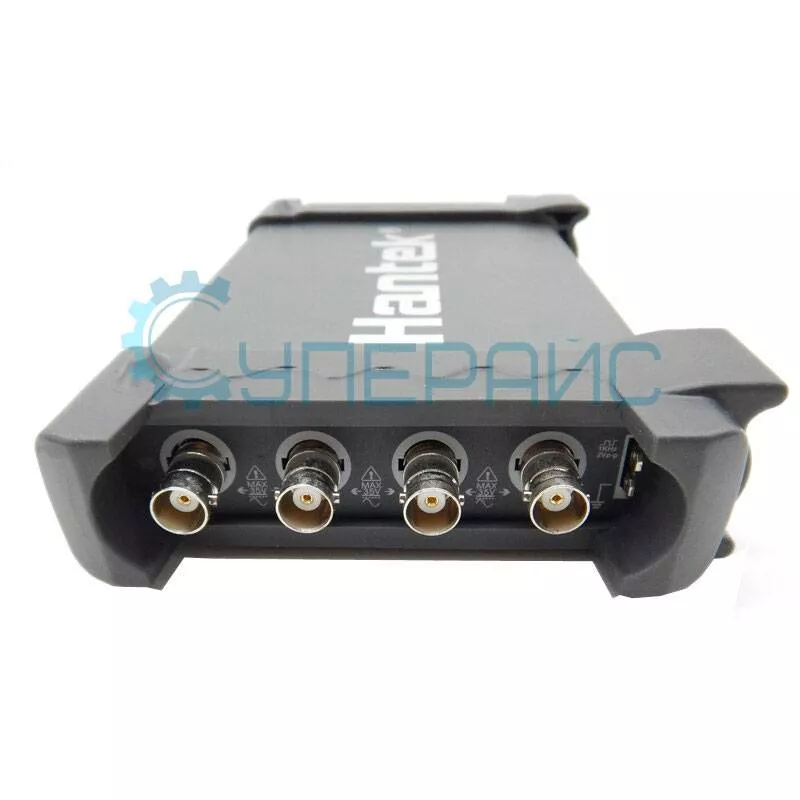

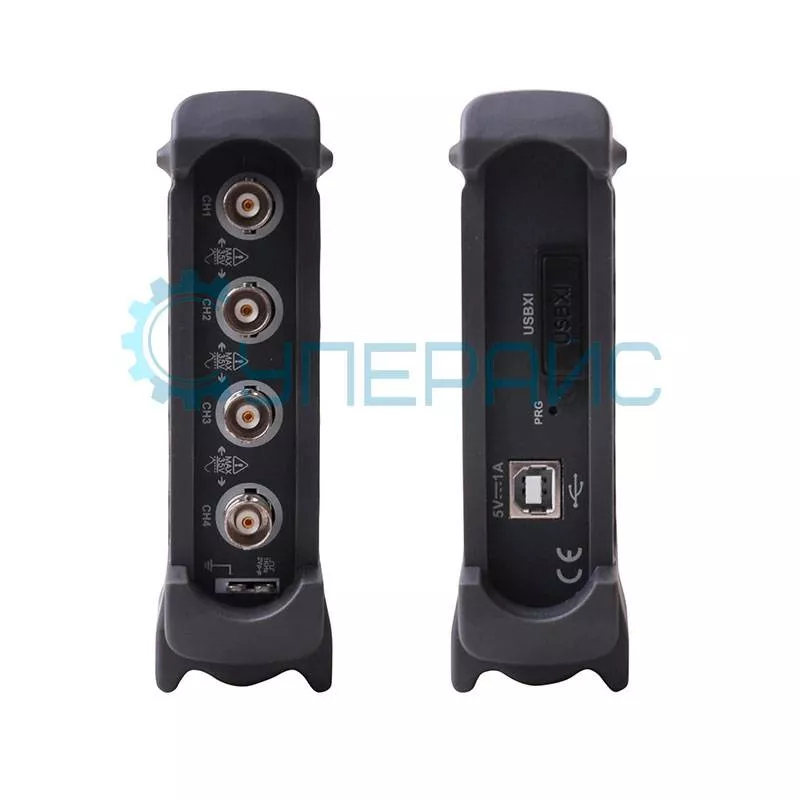

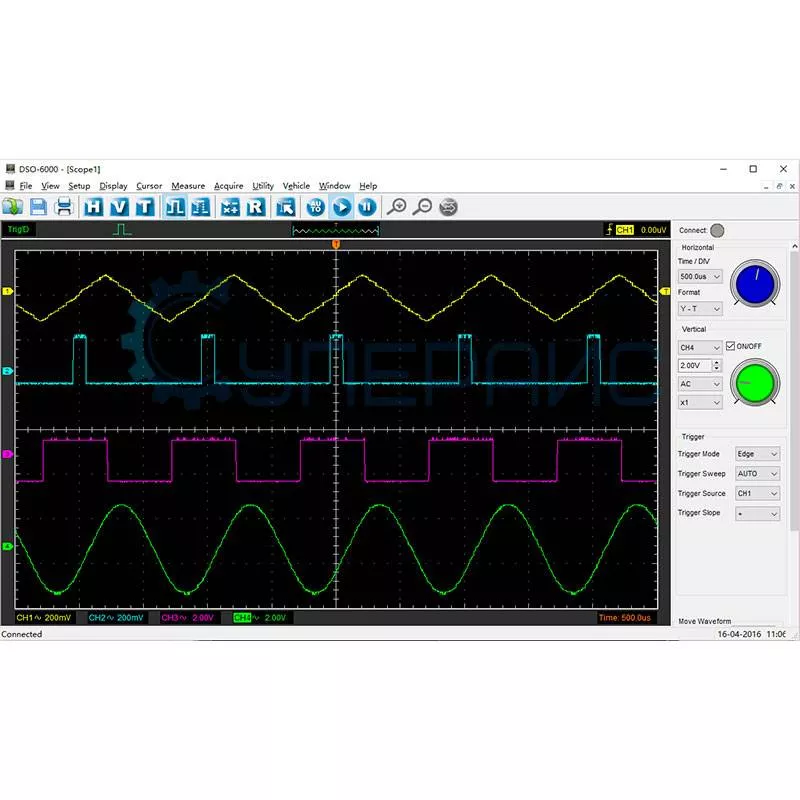

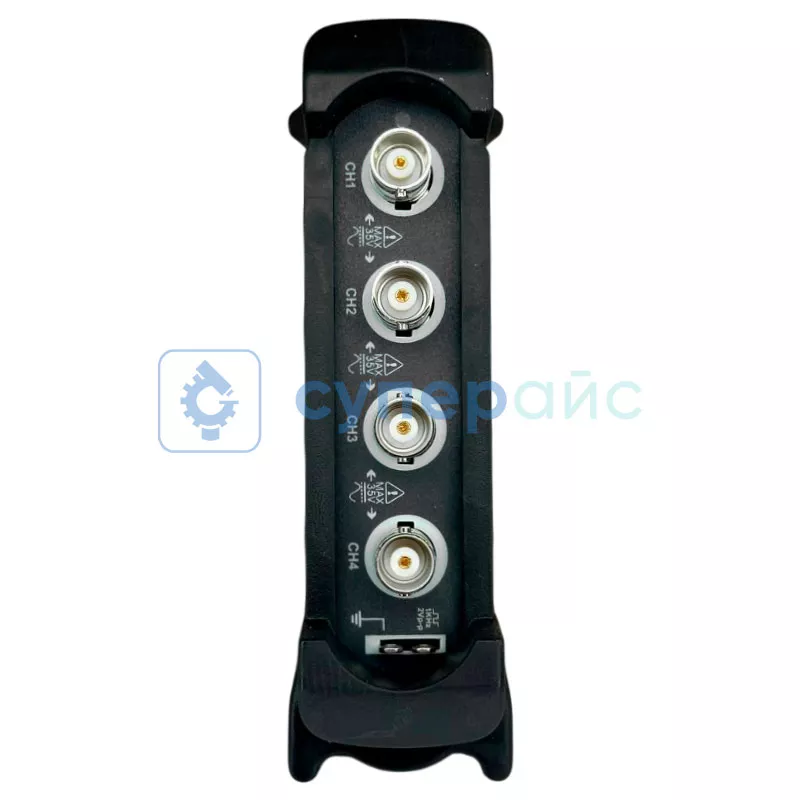

Прибор располагает четырьмя каналами. Конструкция даёт возможность одновременно отслеживать сигналы в разных точках схемы.
Преимущества формата приставки:
- экономичная замена полноразмерному прибору с сохранением базового функционала;
- легко транспортируется и размещается на рабочем столе;
- подключается к ноутбуку, что делает аппарат пригодным для выездных работ.
Глубина памяти в разных режимах:
- в одноканальном режиме — 64 К, что даёт максимальную детализацию длительного сигнала;
- в двухканальном — 34 К на канал, всё ещё достаточная длина записи;
- в четырёхканальном — 16 К на канал, что ограничивает длительность записи, но сохраняет синхронность между каналами.
Документация и ПО Hantek DSO-6104BC
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых USB осциллографов Hantek DSO-6104BC серии DSO6004BC
Язык:
Английский
Размер и тип:
1.44 МБ,
PDF
Программное обеспечение для цифровых USB осциллографов Hantek серии 6004BC
Язык:
Английский
Размер и тип:
17 МБ,
ZIP
ZIP
Драйвер для цифровых USB осциллографов Hantek серии DSO6004BC
Язык:
Английский
Размер и тип:
138 КБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO-6104BC
Guest
19.08.2025 12:45:56
Взял для ремонта техники — отлично справляется с задачами, где нужно быстро проверить сигналы на пару каналов. Доставка пришла быстро, упаковано было надежно, никаких повреждений. По работе никаких нареканий: подключил к ноутбуку — и сразу можно смотреть, всё просто и удобно. ПО не тормозит, интерфейс понятный, щупы в комплекте хорошие
SUPEREYES.RU
20.08.2025 06:37:32
Guest
Взял для ремонта техники — отлично справляется с задачами, где нужно быстро проверить сигналы на пару каналов. Доставка пришла быстро, упаковано было надежно, никаких повреждений. По работе никаких нареканий: подключил к ноутбуку — и сразу можно смотреть, всё просто и удобно. ПО не тормозит, интерфейс понятный, щупы в комплекте хорошие
Взял для ремонта техники — отлично справляется с задачами, где нужно быстро проверить сигналы на пару каналов. Доставка пришла быстро, упаковано было надежно, никаких повреждений. По работе никаких нареканий: подключил к ноутбуку — и сразу можно смотреть, всё просто и удобно. ПО не тормозит, интерфейс понятный, щупы в комплекте хорошие
Здравствуйте!
Спасибо за ваш подробный отзыв о работе с USB-осциллографом от Hantek. Очень приятно слышать, что прибор оказался удобным для ремонта техники, а также что доставка была быстрой и упаковка надежной. Отдельная благодарность за то, что отметили простоту подключения и качество комплектных щупов — это действительно важные детали для комфортной работы.
Будем рады снова видеть вас и надеемся, что техника будет служить вам надежно!
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9843
Модель (серия):
090B
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Добавить в избранное
Артикул (код товара):
23500
Модель (серия):
S30
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 620 В
Макс. напряжение (DC):
до 620 В
Макс. ток (AC):
до 610 мА
Макс. ток (DC):
до 610 мА
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1308
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20475
Модель (серия):
UTL8211+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
400
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27702
Модель (серия):
MSO5022I
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
25
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 160 руб.
-15%
14 586 руб.
Добавить в избранное
Артикул (код товара):
22786
Модель (серия):
MSO21BL
Производитель:
VIMU
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
12
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Глубина памяти на канал:
32 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19858
Модель (серия):
VDS6104
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4855
Модель (серия):
DSO-6254BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42108
Модель (серия):
ZDS4024 Plus
Производитель:
ZLG
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37718
Модель (серия):
DN110
Производитель:
DANA
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
цифровой
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39313
Модель (серия):
DC-5002D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
41757
Модель (серия):
LGDJ-721
Производитель:
Labshark
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
44276
Модель (серия):
101-00A
Производитель:
KEFEI
Страна производства:
Китай
Гарантия, мес.:
12
НДС 22%
Добавить в избранное
Артикул (код товара):
31032
Модель (серия):
DC-152D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
75
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30584
Модель (серия):
LF810
Производитель:
SANLIANG
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Нет
Добавить в избранное
Артикул (код товара):
40798
Модель (серия):
CP102
Производитель:
Measure Fine
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
3
Мин. измеряемое значение тока, А:
0,005
Макс. измеряемое значение тока, А:
20
Макс. измеряемое напряжение, В:
600
Макс. измеряемое значение мощности, Вт:
12000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
12543
Модель (серия):
WSD-3030
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Мощность, Вт:
900
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
20242
Модель (серия):
GT313B
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
600°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41239
Модель (серия):
80-14 (LFP)
Производитель:
Сталкер
Страна производства:
Россия
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Проверка целостности кабеля:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27785
Модель (серия):
SDS2202X Plus
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28166
Модель (серия):
XDS3204AE
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤1,75
Добавить в избранное
Артикул (код товара):
9550
Модель (серия):
-
Производитель:
KELLYSHUN
Страна производства:
Китай
Гарантия, мес.:
Способ пайки:
Свинцовая
Вид:
Твердый (тугоплавкий)
Безотмывочная:
Да
Температура начала плавления, °C:
183
Содержание олова (Sn), %:
62,8
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

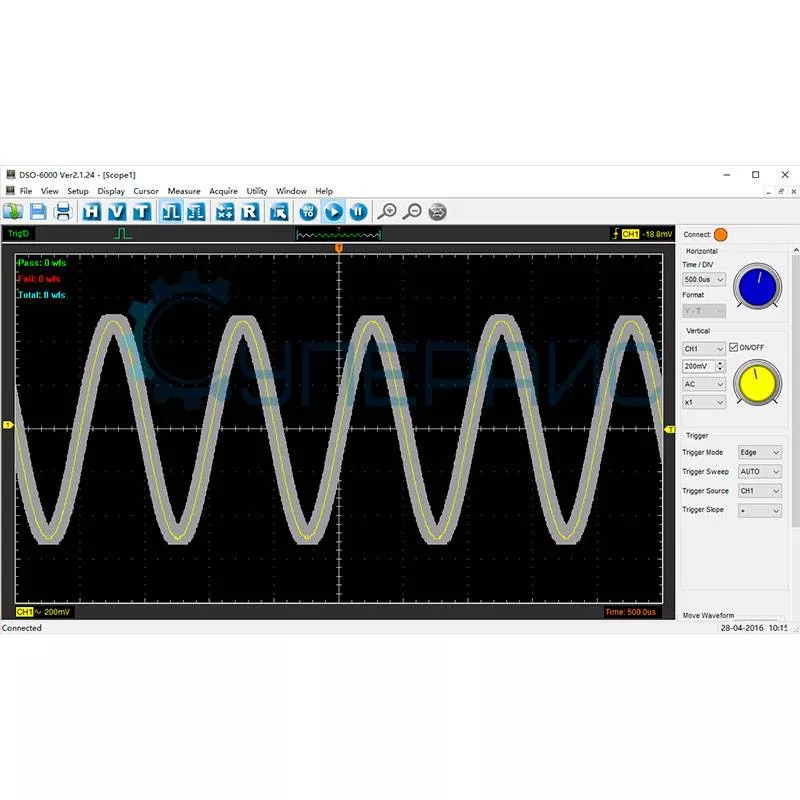

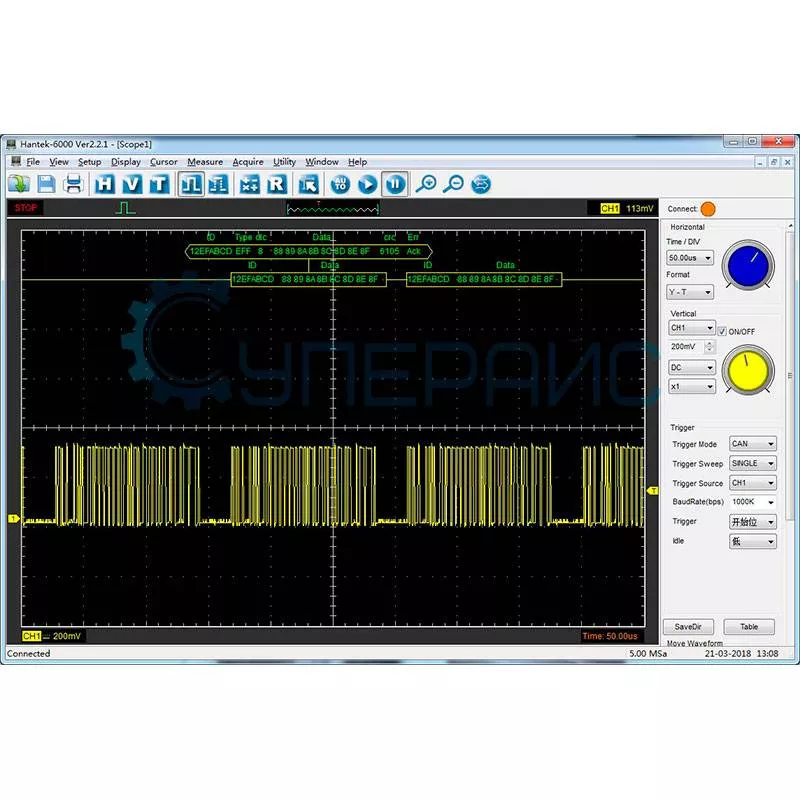

4884
Модель (серия):
DSO-6104BC
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4809
Модель (серия):
DSO1102B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
3612
Модель (серия):
24В, 2А, 50Вт
Производитель:
DONGGUAN ANXIN
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
50
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3527
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Кол-во аккумуляторов в комплекте:
1
Число скоростей:
2
Тип аккумулятора:
Li-lon
Наличие удара:
есть
По типу питания:
Аккумуляторный
