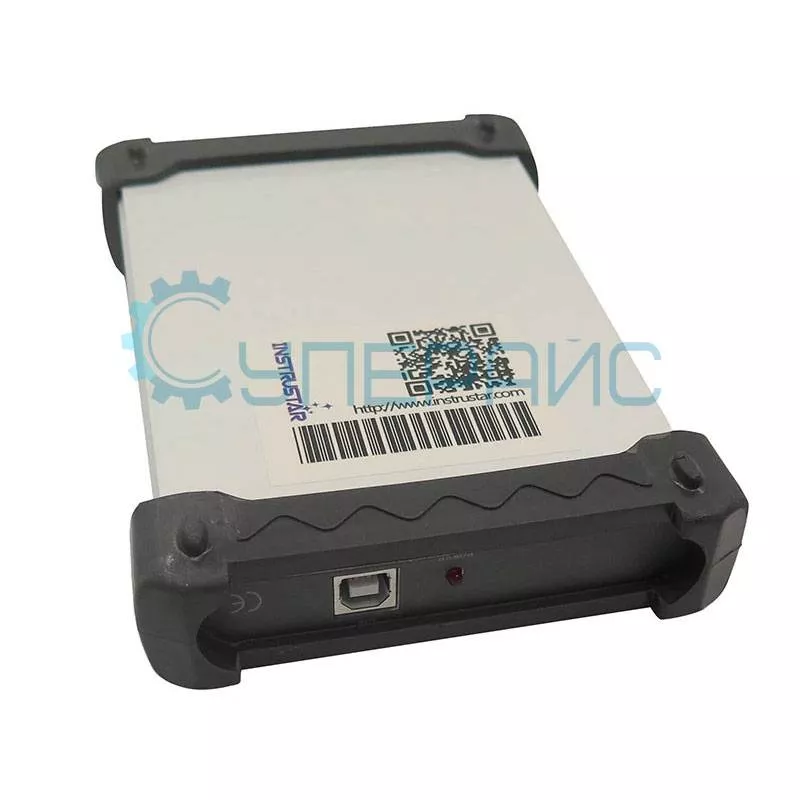

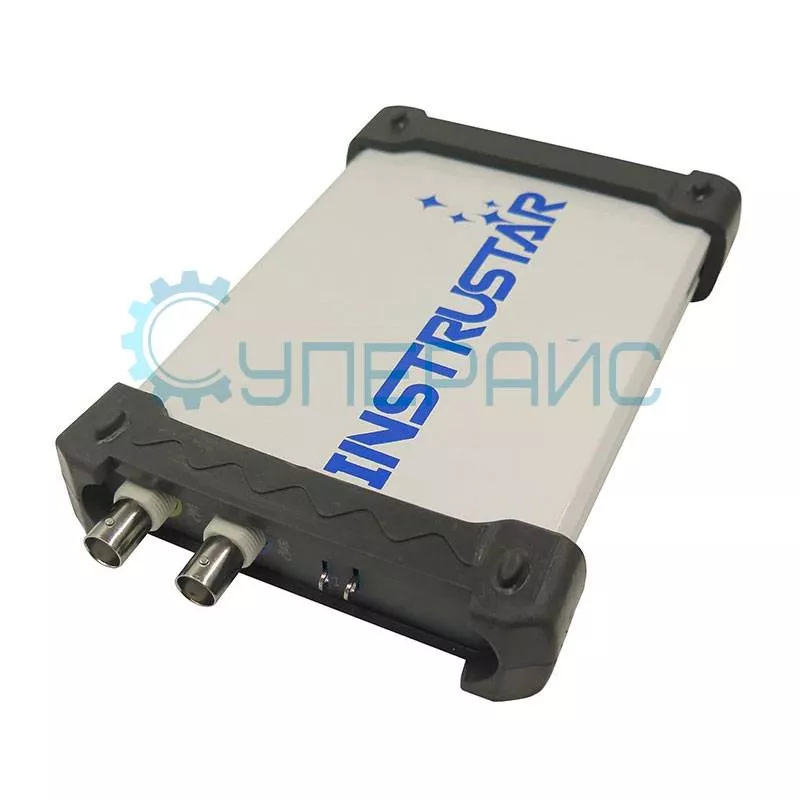

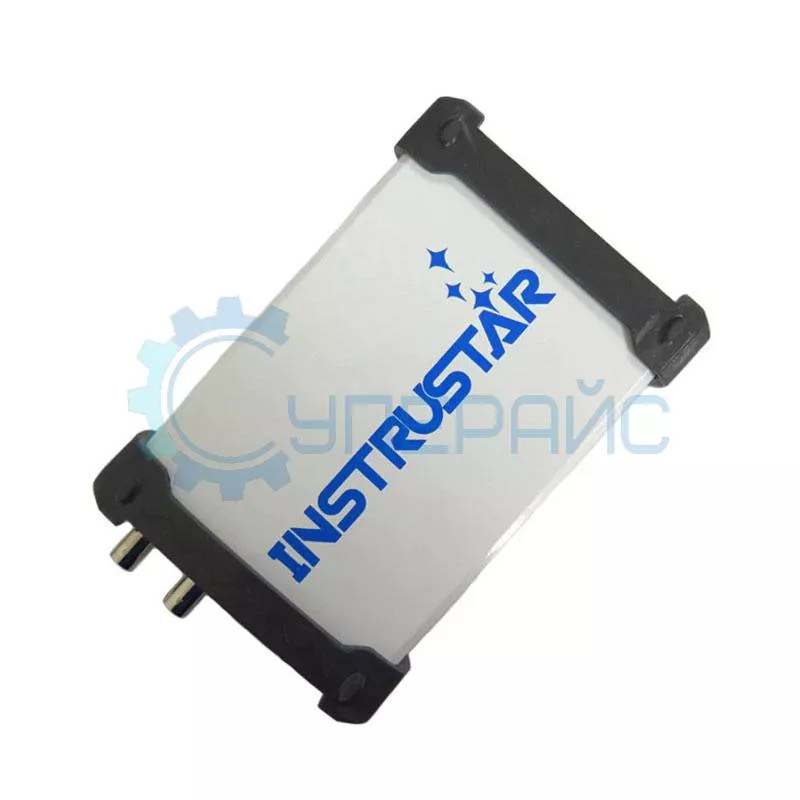

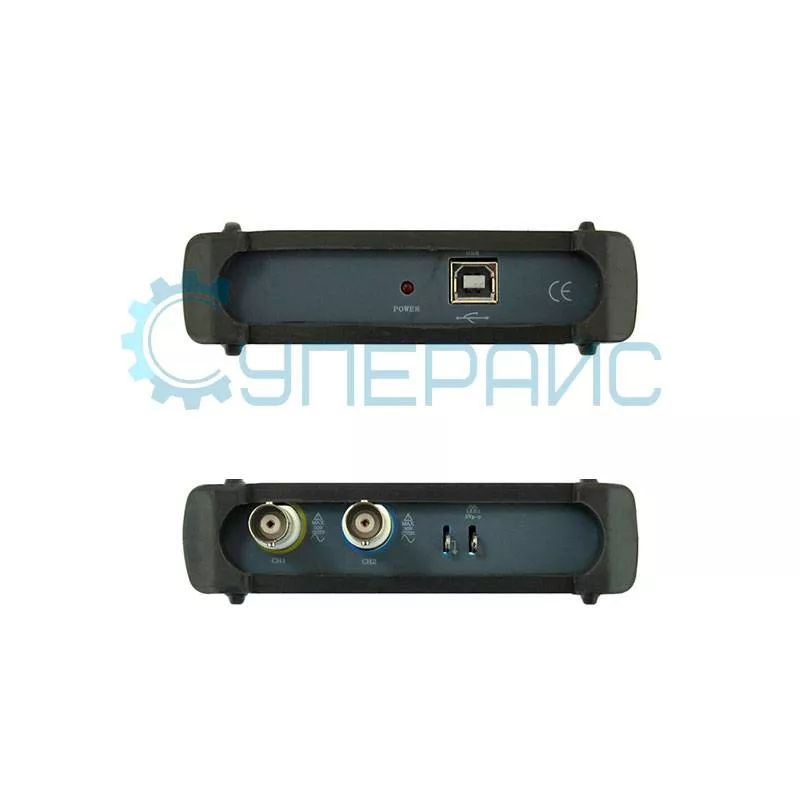

Цифровой USB осциллограф-приставка Instrustar ISDS2062A
Код товара: 5141
16 929 руб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Instrustar ISDS2062A
Характеристики USB осциллографа | ||||
Полоса пропускания |
20 МГц |
|||
Количество каналов |
2 | |||
Частота дискретизации |
60 МВыб/с |
|||
Входные характеристики | ||||
Развязка входа |
DC, AC, GND |
|||
Входной импеданс |
1 МОм, 25 пФ |
|||
Установка коэффициента затухания датчика |
1 Х, 10 Х |
|||
Горизонтальная система | ||||
Коэффициент развёртки |
10 нс / дел - 10 с / дел |
|||
Погрешность временной базы |
± 50 ppm |
|||
Глубина памяти |
256 К |
|||
Вертикальная система | ||||
Вертикальное разрешение |
12 бит | |||
Диапазон вертикального смещения |
-32 В - 32 В (Х1) -320 В - 320 В (Х10) |
|||
Точность усиления постоянного тока |
± 3 % |
|||
Математические функции |
сложение, вычитание, умножение |
|||
Система синхронизации | ||||
Источник триггера |
CH1, CH2 |
|||
Режим триггера |
автоматический, нормальный, ждущий |
|||
Чувствительность триггера |
0,1 дел - 1 дел |
|||
Режим отображения |
X-T, X-Y |
|||
Система измерения | ||||
Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
Автоматические измерения |
есть |
|||
Форма сигнала | +, -, х | |||
Анализатор спектра | ||||
Количество каналов |
2 |
|||
Полоса пропускания |
20 МГц |
|||
Алгоритм преобразования | FFT (18 окон), корреляция | |||
Размер окна преобразования | 8-1048576 на канал | |||
Спектральные измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR | |||
Фильтрация сигнала | поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева), Баттерворт, Чебышев I, Чебышев II, Эллиптический | |||
Общие характеристики | ||||
Интерфейс передачи данных |
USB 2.0 |
|||
Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, Osc |
|||
Габариты | 180 мм х 140 мм х 30 мм | |||
Вес | 700 г | |||

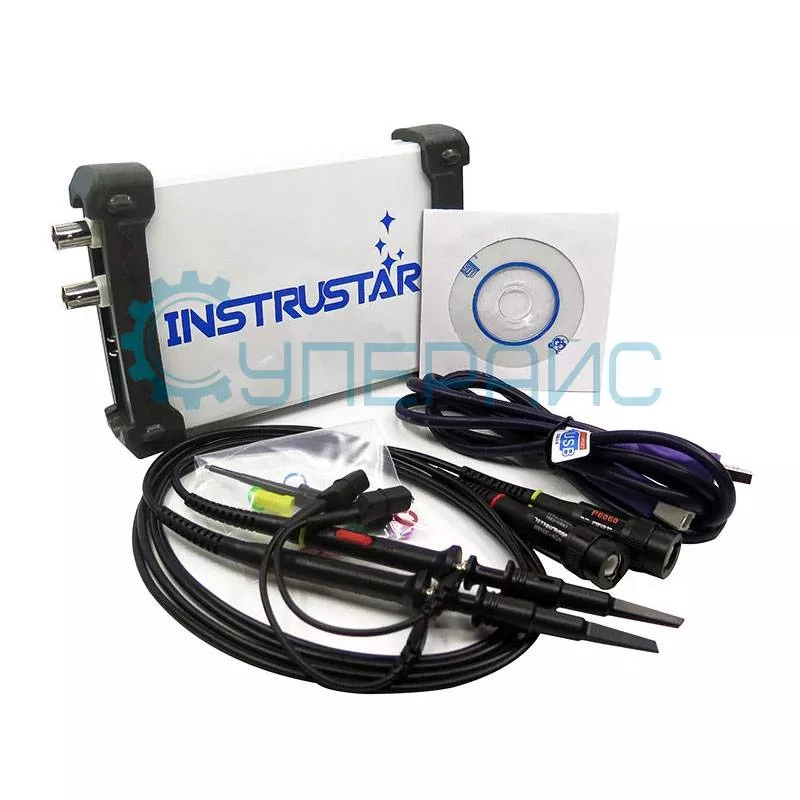

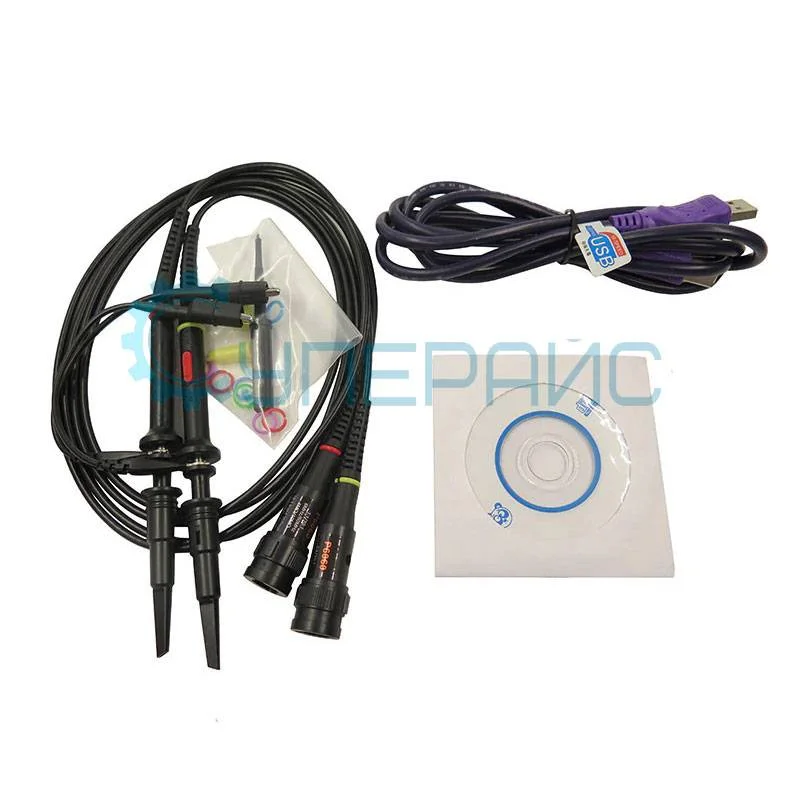

Комплектация | USB осциллограф Instrustar ISDS2062A - 1 шт | |||
|

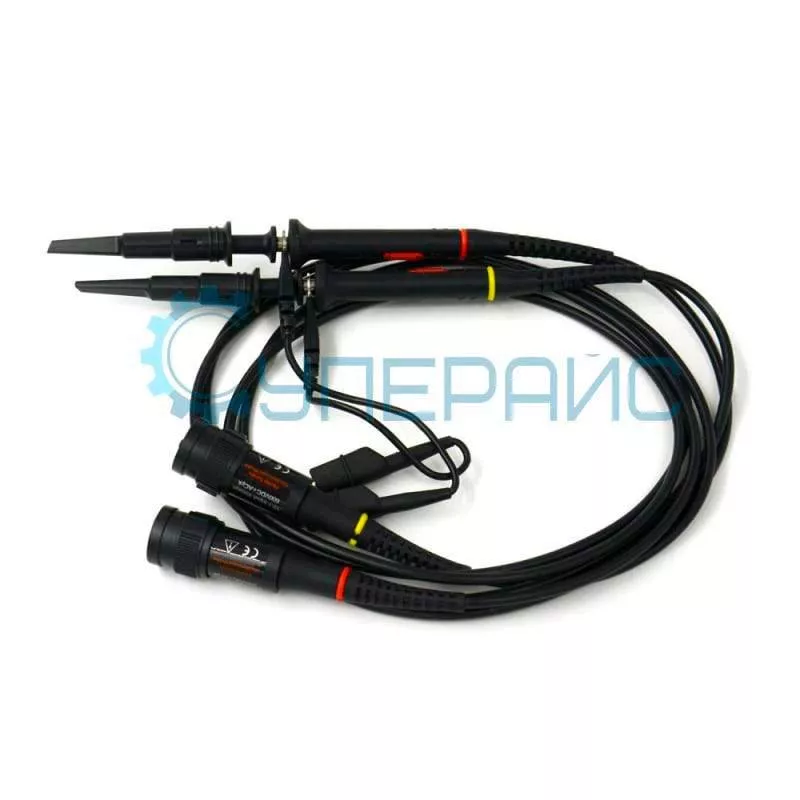

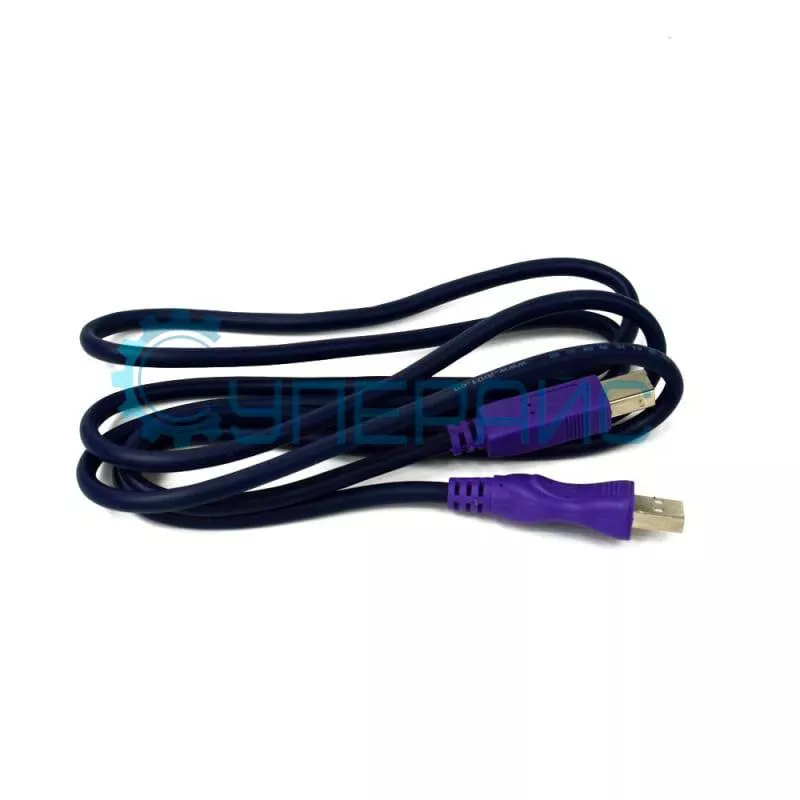

инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
