Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
Измеритель емкости и индуктивности LC200-A
2 289 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LC200A

Основные характеристики измерителя емкости конденсаторов и индуктивности
Малый диапазон измерения емкости 0,01 пФ – 10 мкФ , точность измерения: 5%
Больший диапазон измерения ёмкости 1 мкФ – 100 мФ, точность измерения: 5%
Разрешение емкости 0,01 пФ
Малый диапазон измерения индуктивности 0,001 мкГн – 100 мГн, точность измерения: 5%
Больший диапазон измерения индуктивности 0,001 мГн – 100 Гн, точность измерения: 1%
Разрешение индуктивности 0,001 мГн
Диапазон измерения сопротивления 0,1 Ом – 50 мОм
Частота измерения малый диапазон: 500 кГц
большой диапазон: 500 Гц - 50 кГц
Автоотключение есть, после 5 минут бездействия
Функциональные кнопки Zero — обнуление показаний;
Hi.C — больший диапазон измерений ёмкости (по умолчанию установлен малый);
Hi.L — больший диапазон измерений индуктивностей (по умолчанию установлен малый);
L/C — выбор режима измерения ёмкости или индуктивности;
Func — выбор функции.
Общие характеристики
Дисплей LCD - 1602, 4-х разрядный дисплей с подсветкой
Питание DC 5 В (5 батареек типа AA или mini USB, или блок питания)
Габариты 150 мм х 89 мм х 59 мм
Вес прибора 198 г

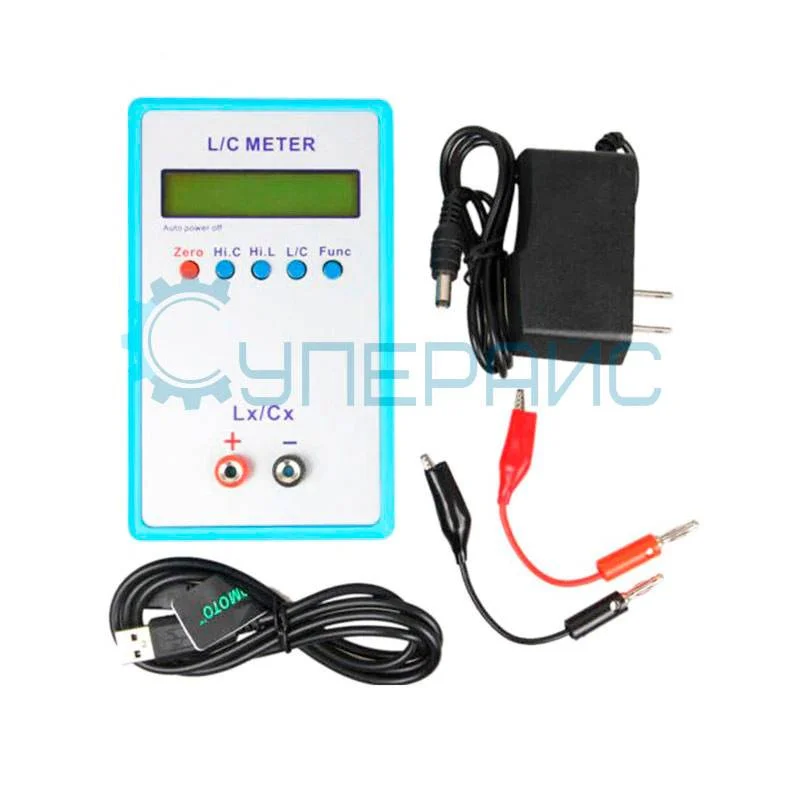

Комплектация L/C-измеритель LC100-A – 1 шт
щупы с зажимами типа "крокодилы"– 1 шт
кабель USB - mini USB – 1 шт

L/C-метр LC200A - измеритель параметров и исправности электронных компонентов

Если купить LC метр LC200A, то вопрос о том, как измерить индуктивность катушки в домашних условиях отпадает. Это ещё и измеритель ёмкости конденсаторов и ESR. Простой на вид прибор имеет точность измерения 1%. Только на верхнем диапазоне значение равно 3%.

LC200A как измеритель ёмкости конденсаторов

Конденсатор имеет проходное сопротивление — важный параметр. Кроме измерения емкости LC200A оценивает ESR. Как и при измерении индуктивности прибор имеет разную частоту внутреннего генератора на двух диапазонах: 0,01 пФ — 10 мкФ и 10 мкФ — 100 мФ. Следует учесть, что 1 мФ = 1000 мкФ. Надо помнить, что прибор не имеет защиты от подключения заряженных конденсаторов.

Как измерить индуктивность катушки при помощи прибора

Точность измерения катушки индуктивности сопряжена с трудностями показа малых значений. Она обеспечивается встроенным генератором с частотой 500 Гц — 50 кГц, покрывающей два диапазона: 0,001 мкГн — 100 мГн и 100 мГн — 100 Гн. Чувствительность к малой индуктивности, которую следует учитывать даже у прямых проводников, важна при диагностике высокочастотных и импульсных схем. Низкий порог обнаружения прибора LC200A позволяет её оценить. Большие измеряемые значения требуются для прозвонки трансформаторов питания, индуктивных фильтров и катушек микроволновых печей.

Дополнительная информация

Перед новым измерением требуется всего лишь нажать кнопку обнуления. Если при измерении ёмкости показания прибора нестабильны, то это означает, что частотные характеристики конденсатора крайне низкие.

Жидкокристаллический экран с подсветкой экономичен. Питание LC тестера осуществляется тремя способами: через разъём mini-USB, от 4 батареек АА на 1,5 В или от блока питания на 5 В. Обратите внимание на наличие откидной подставки.

Заказав тестер LC200A у нас на сайте можете быть уверены, что он исправен. Все приборы проходят предварительное тестирование.

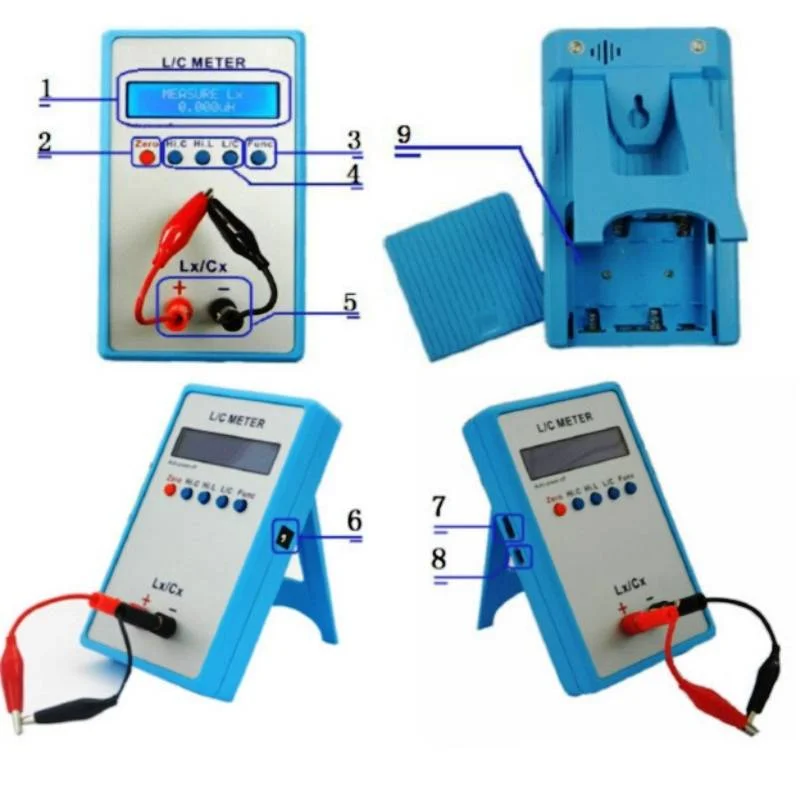

LC200-A
1. LCD экран;
2. Обнуление;
3. Параметры текущего режима;
4. Выбор режима;
5. Вход;
6. Разъём блока питания (DC 5 В);
7. Кнопка включения\выключения;
8. mini USB;
9. Отсек для установки батареек.
