Цифровой паяльник Minidso TS80
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики паяльника | ||||||||||
| Мощность | 18 Вт | |||||||||
| Температурный диапазон | 100 °С - 400 °С (макс) | |||||||||
| Температурная стабильность | ± 3% | |||||||||
| Сопротивление паяльного жала | < 2 Ом | |||||||||
| Время нагрева с 30 °С до 300 °С | 22 с | |||||||||
| Единицы измерения температуры | °С | |||||||||
| Температура в спящем режиме | 200 °С | |||||||||
| Температура по умолчанию | 300 °С | |||||||||
| Паяльное жало |
 |
|||||||||

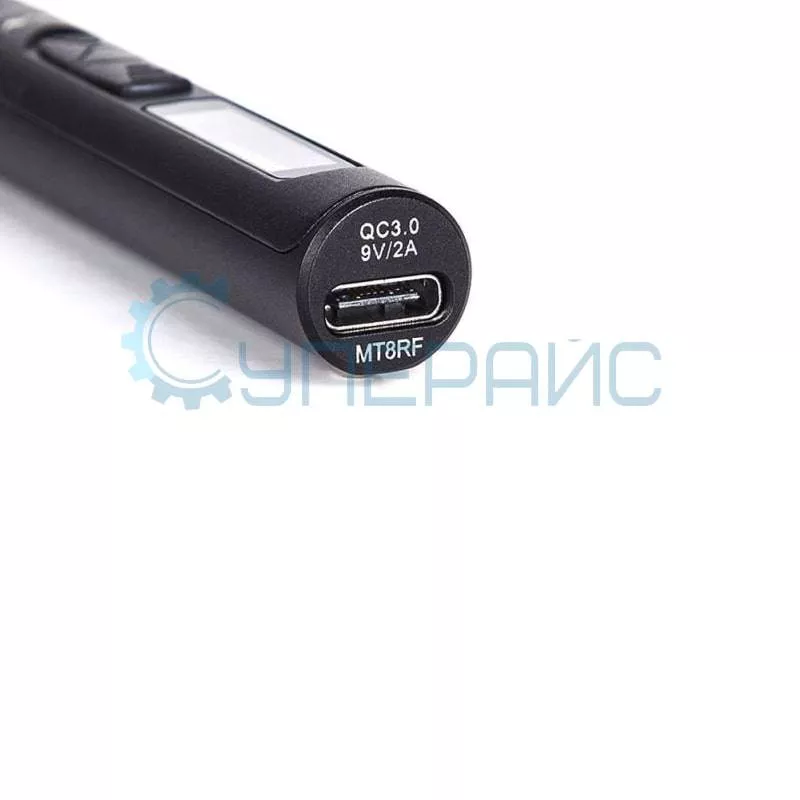

| USB порт | USB Type-C | |||||||||
| Порт питания | USB Type-C | |||||||||
| Микроконтроллер | STM32 | |||||||||
| Общие характеристики | ||||||||||
| Питание | 9 В, 2 А (QC3.0.) | |||||||||
| Дисплей | OLED | |||||||||
| Диапазон рабочих температур | 0°С - +50°С | |||||||||
| Габариты |
блок управления: длина 96 мм, диаметр 13 мм нагревательный блок: длина: 60 + 40 мм, диаметр 10,6 мм упаковка: 131 мм x 30 мм x 75 мм |
|||||||||
| Вес | 100 г | |||||||||

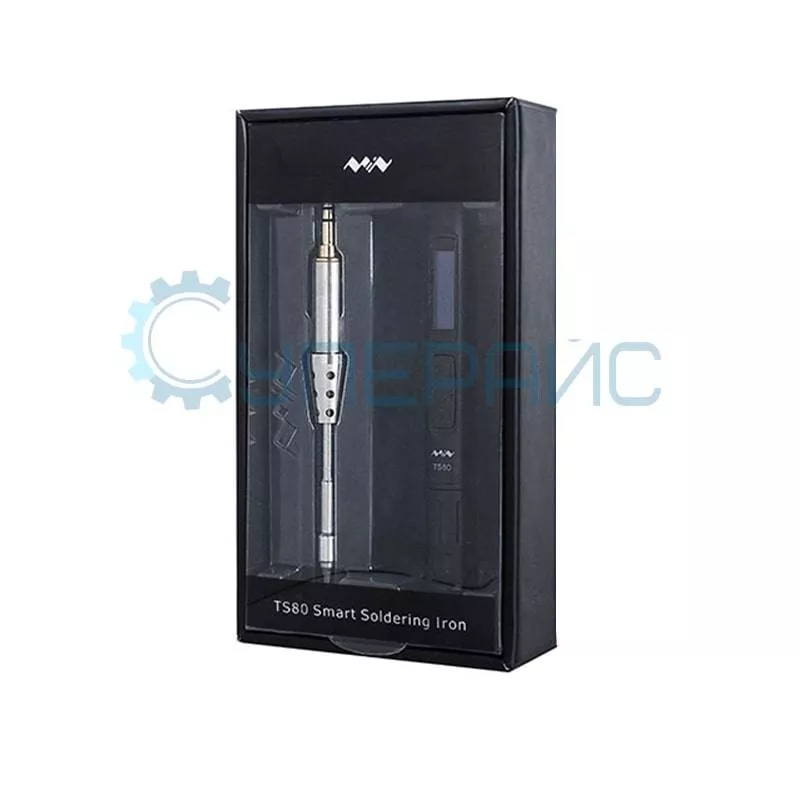

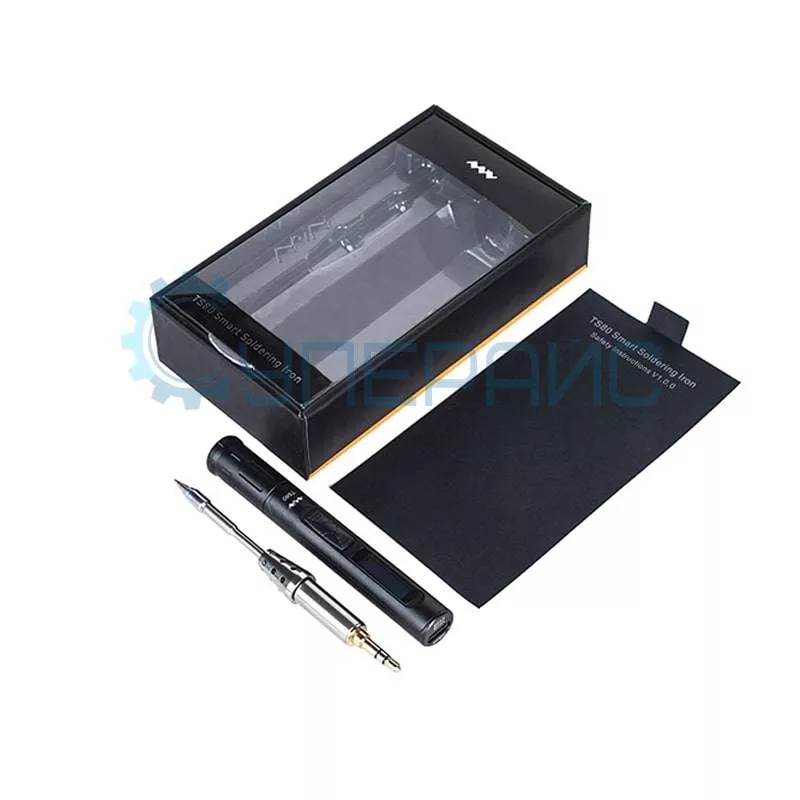

| Комплектация |
паяльник Minidso Mini TS80 (адаптер питания в комплект не входит) – 1 шт паяльное жало TS-B02 – 1 шт инструкция по эксплуатации – 1 шт |
|||||||||

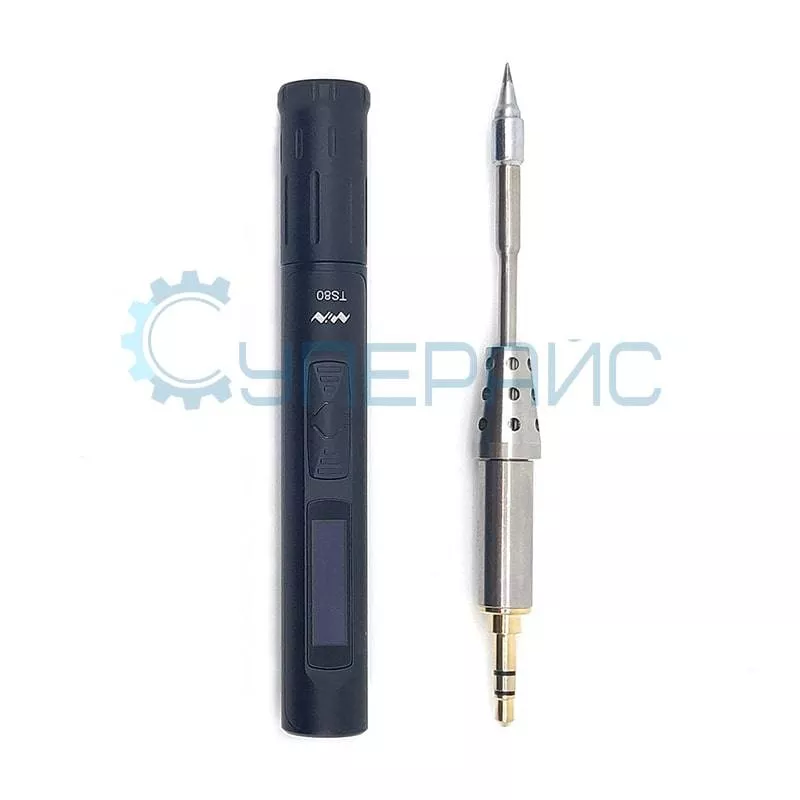

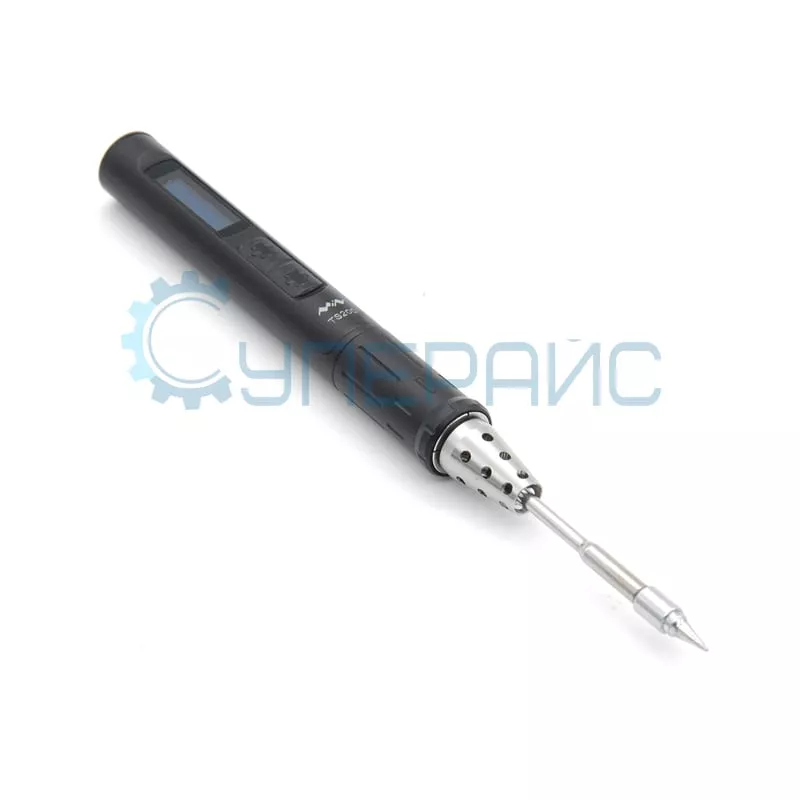

Паяльник Minidso mini TS80 с цифровой терморегуляцией

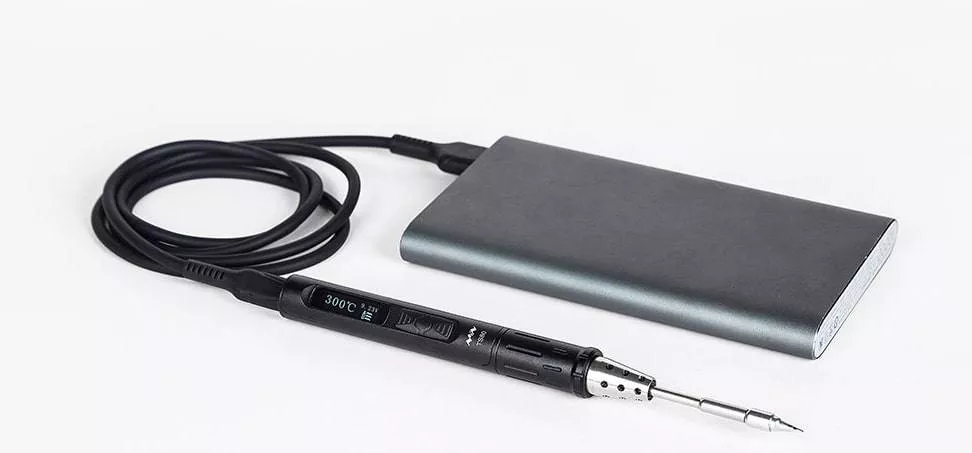

Minidso mini TS80 – это цифровой интеллектуальный паяльник со ступенчатой установкой температуры, справляющийся на отлично с задачей монтажа и демонтажа микроэлектронных компонентов. Компактный 18-ваттный паяльник с интерфейсом USB Type-C и QC3.0-портом, способен работать от внешних аккумуляторов или источников питания, поддерживает питание по быстрым протоколам: 3.6В-6.5В/3А, или 6.5В-9В/2А, или 9В-12В/1.5А. Портативность, универсальность паяльного инструмента позволяет использовать его любом удобной месте, вне зависимости от привязки к сети.

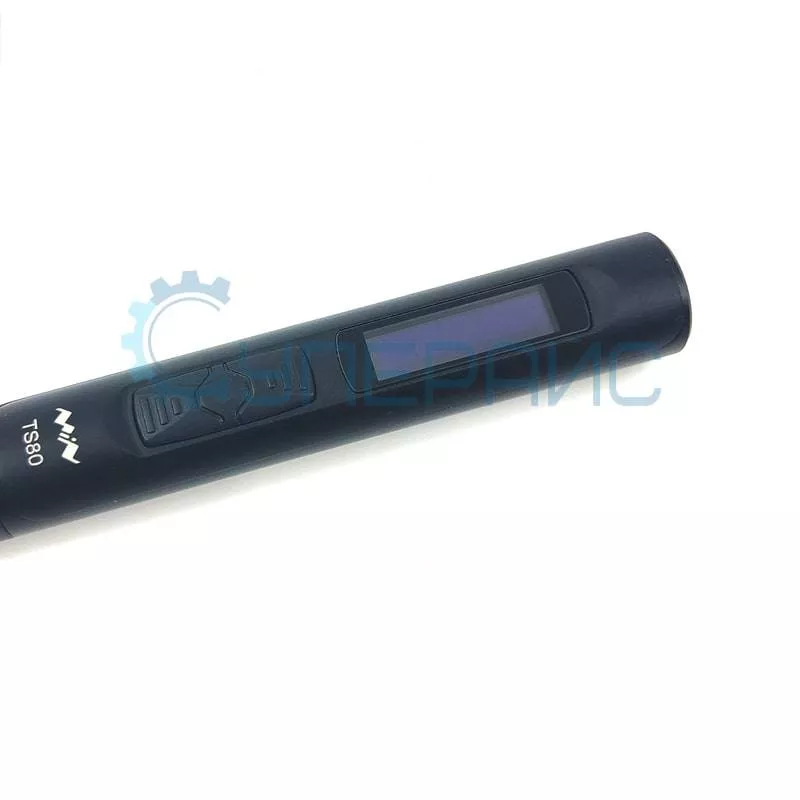

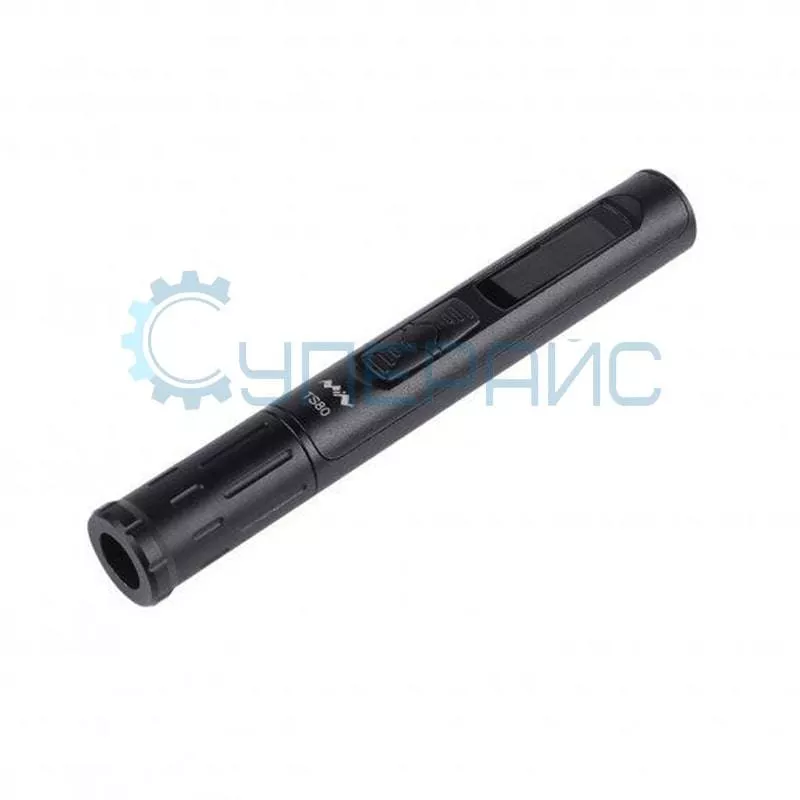

Мозгом паяльника TS80 выступает микроконтроллер STM32, который управляет непрерывным процессом поддержания температуры и координирует режимы работы: если долго не производилась пайка, температура жала начнет снижаться и прибор перейдет в спящий режим. Регулировка температуры осуществляется двумя кнопками, выведенных на ручку прибора, а текущая температура моментально отображается на OLED экране.

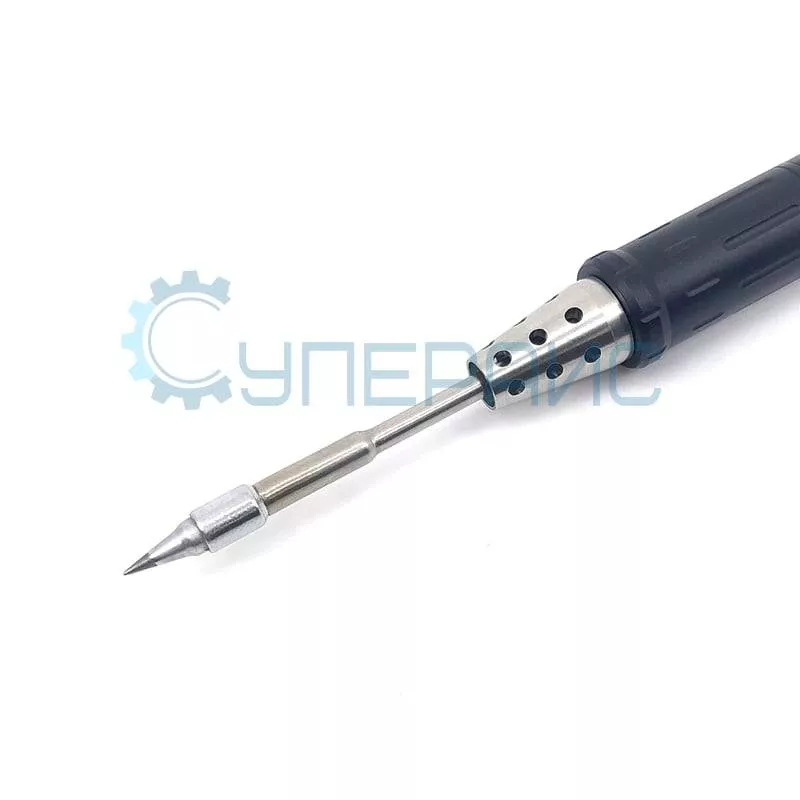

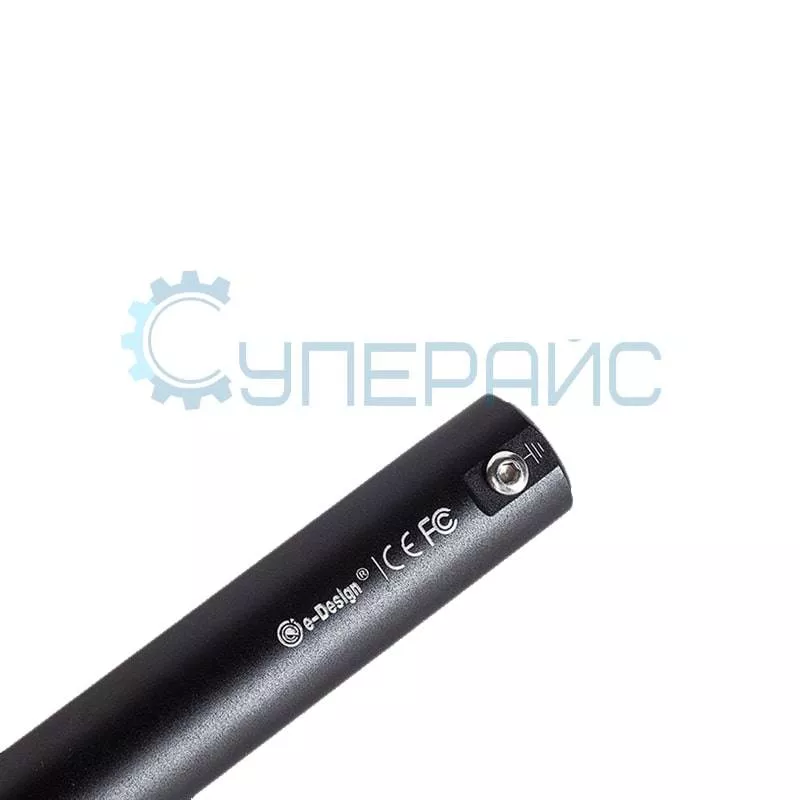

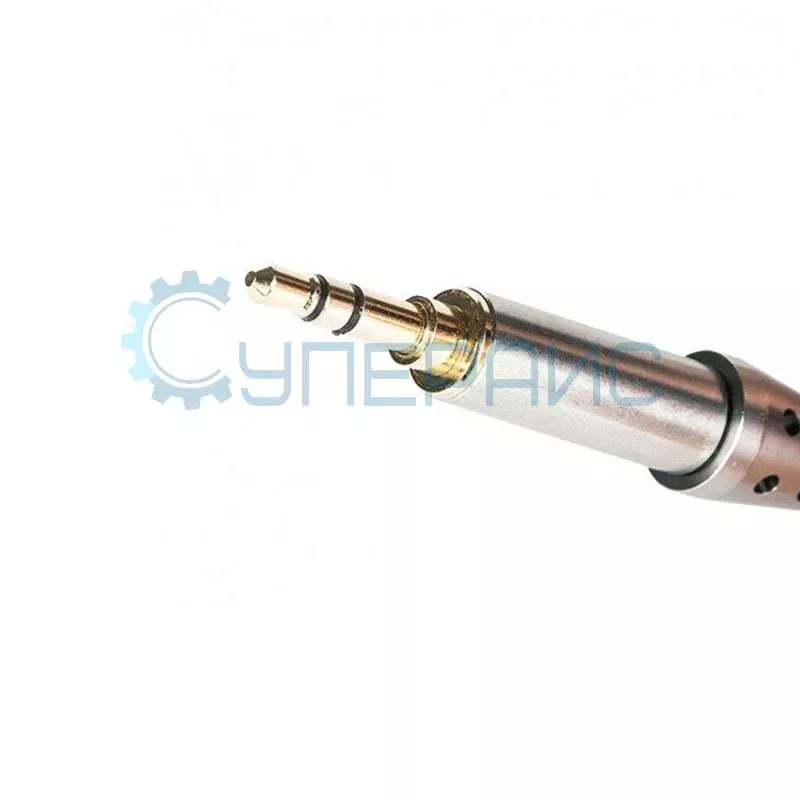

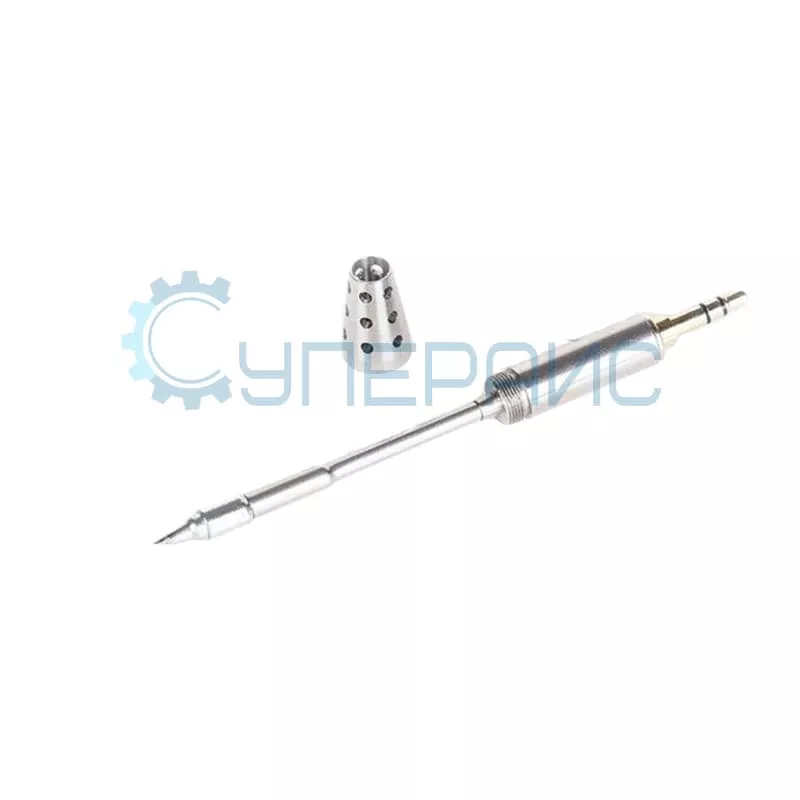

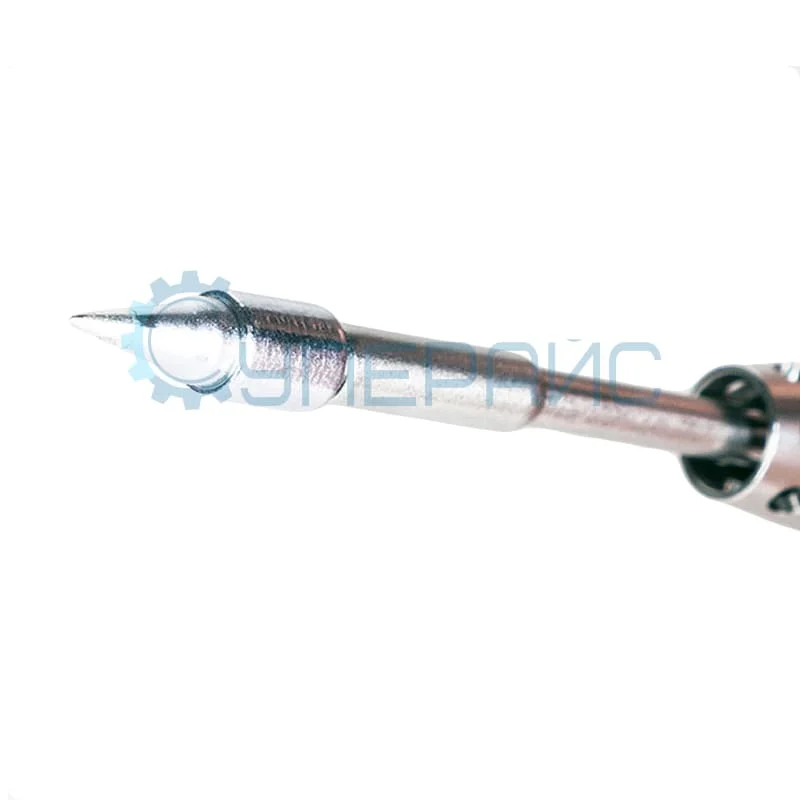

Керамический нагревательный элемент со встроенной термопарой выполнен отдельной конструкцией и долговечен. В комплекте с паяльником идет жало TS-B02 конусовидной формы подходящее для выполнения тонких паяльных работ. Корпус выполнен из алюминиевого сплава.
Паяльный инструмент компактный и миниатюрный, по размерам не больше авторучки. Удобно лежит в руке и идеально сбалансирован. Прост в сборке и разборке, подходит для пайки миниатюрных SMD компонентов.
Статьи и инструкции:Скачать инструкцию для цифрового паяльника Andonstar Minidso Mini TS80 Pro Kit (734 КБ, PDF) (англ.)
Программное обеспечение:
Скачать прошивку для паяльника Minidso Mini TS80 V1.06 (33,5 КБ, RAR)
Скачать исходные коды для паяльника Mini TS80 (1,26 МБ, RAR)
