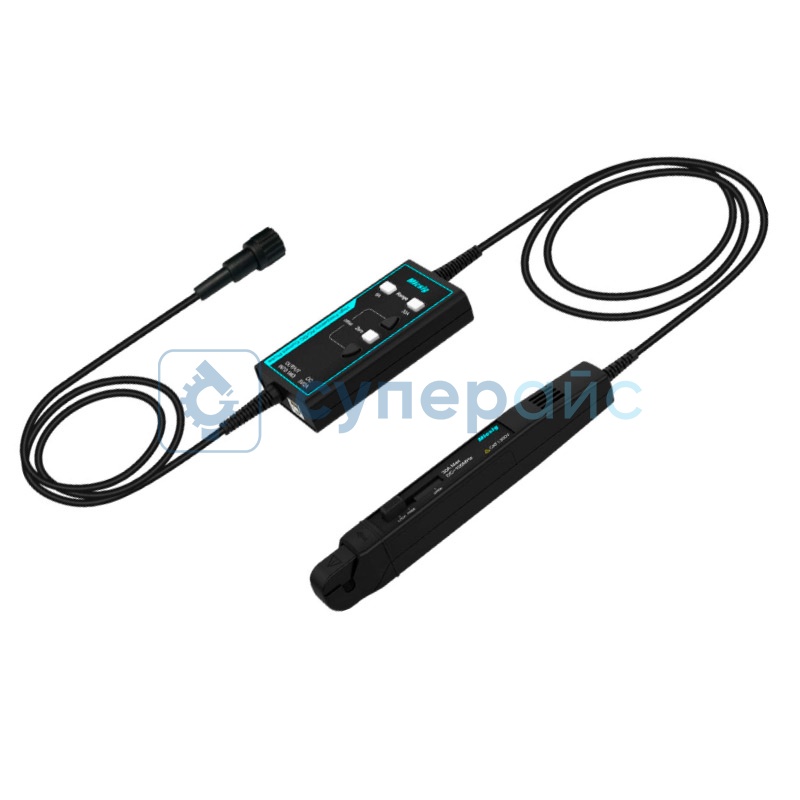

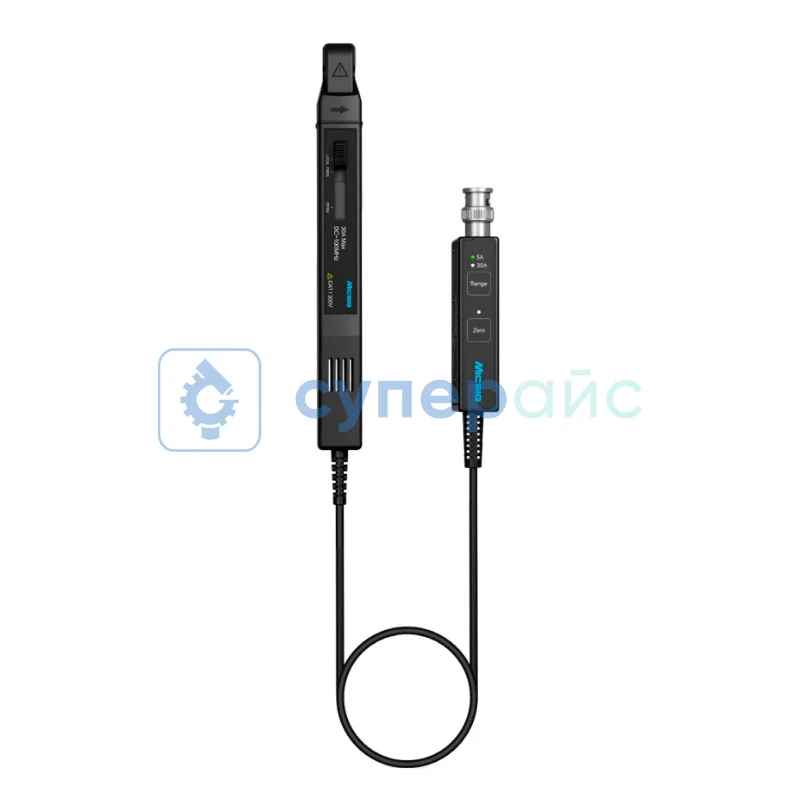

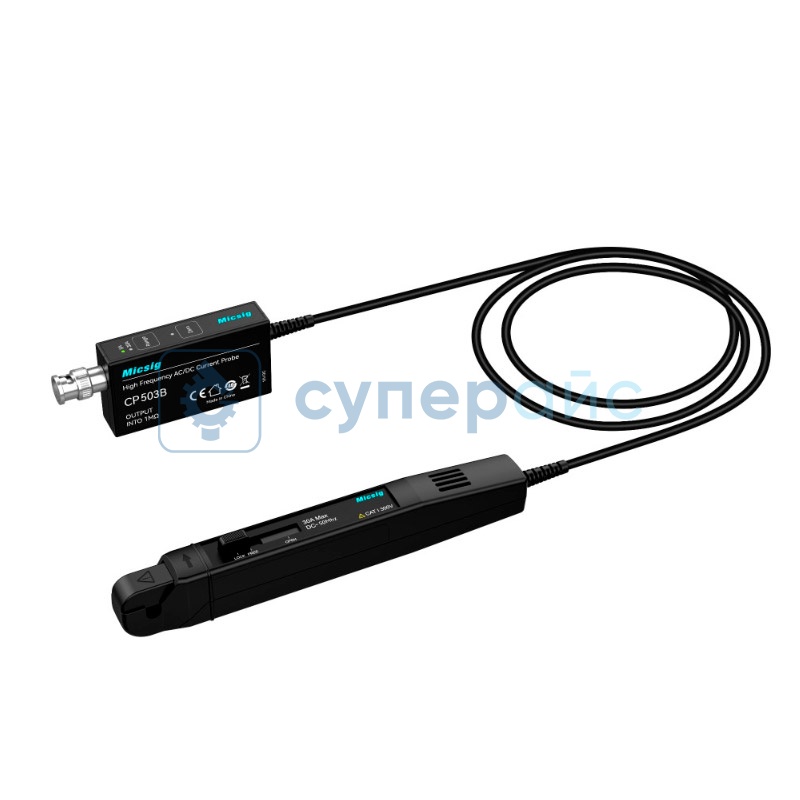

Токовый пробник Micsig CP503B
75 860 ₽
75 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20562
Модель (серия)
CP503B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig CP503B
Общие данные
Артикул (код товара)
20562
Производитель (бренд)
Модель (серия)
CP503B
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Телекоммуникации
Тип
Пробник
Описание Micsig CP503B
Технические характеристики Micsig CP503B
| Полоса пропускания | DC - 50 МГц |
| Время нарастания | ≤ 7 нс |
| Диапазон измерений |
5 Arms (5 А) 30 Arms (30 А) |
| Точность (макс. непрерывный ток при DC и 45–66 Гц) |
± 1 % ± 1 мА (5 A) ± 1 % ± 10 мА (30 A) |
| Минимальный измеряемый ток |
1 мА (5 A) 10 мА (30 A) |
| Максимальный измеряемый ток | 50 A пик, 30 Arms |
| Шум |
< 4 мА пик-пик (5 A) < 30 мА пик-пик (30 A) |
| Порог срабатывания защиты от перегрузки | ≥ 7 A пик-пик (5 A) ≥ 50 A пик-пик (30 A) |
| Чувствительность |
1 В / 2 А (5 А, 1x) 1 В / 10 А (30 А, 10x) |
| Максимальный диаметр проводника | 5 мм |
| Индикатор перегрузки | мигание светом |
| Общие характеристики | |
| Питание | DC 12 В |
| Интерфейс | стандартный BNC |
| Максимальное рабочее напряжение | CAT I 300 В |
| Рабочая температура | 0 - 50 °C |
| Температура хранения | -20 - 80 °C |
| Влажность |
5 - 95 % при температуре 0 - 40 °C 5 - 65 % при температуре 40 - 50 °C |
| Длина кабеля | 1 м |
| Габариты головки датчика | 175 x 20 x 29 мм |
| Габариты модуля управления датчиком | 70 x 40 x 17 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес нетто | 190 г |
| Вес брутто | 920 г |
| Комплектация |

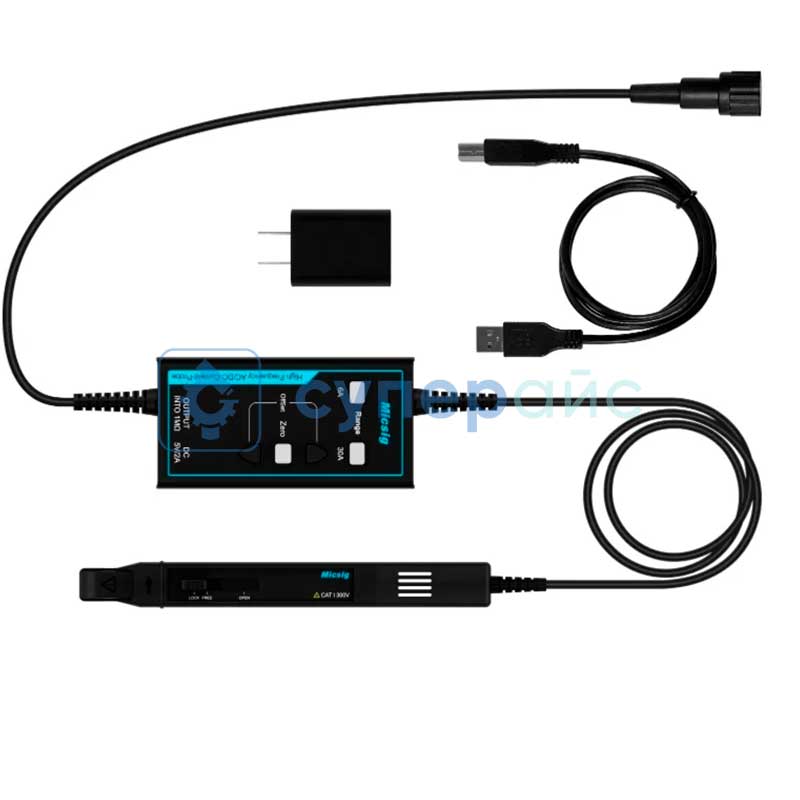

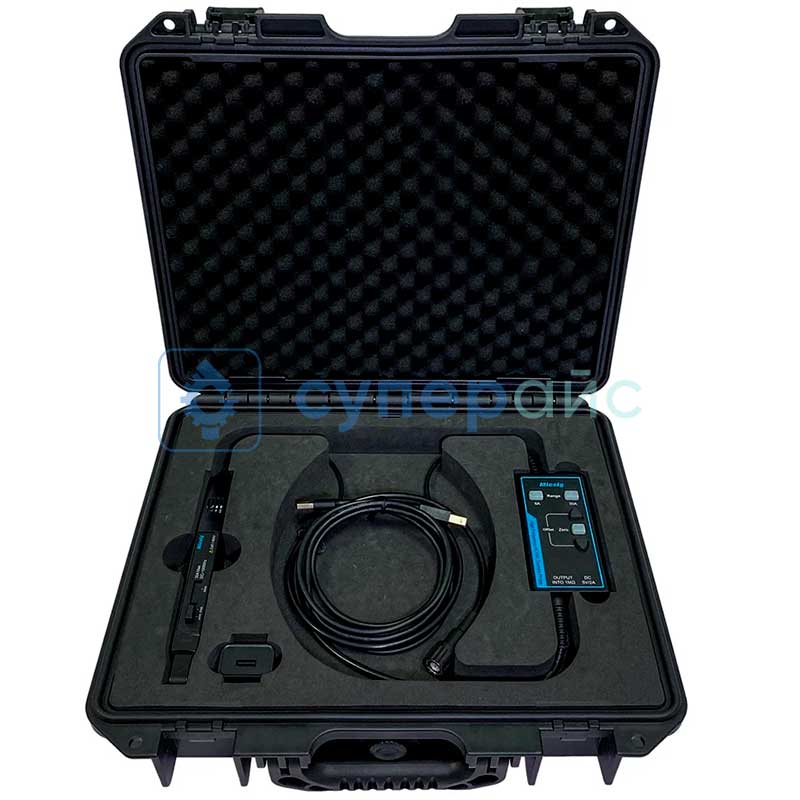

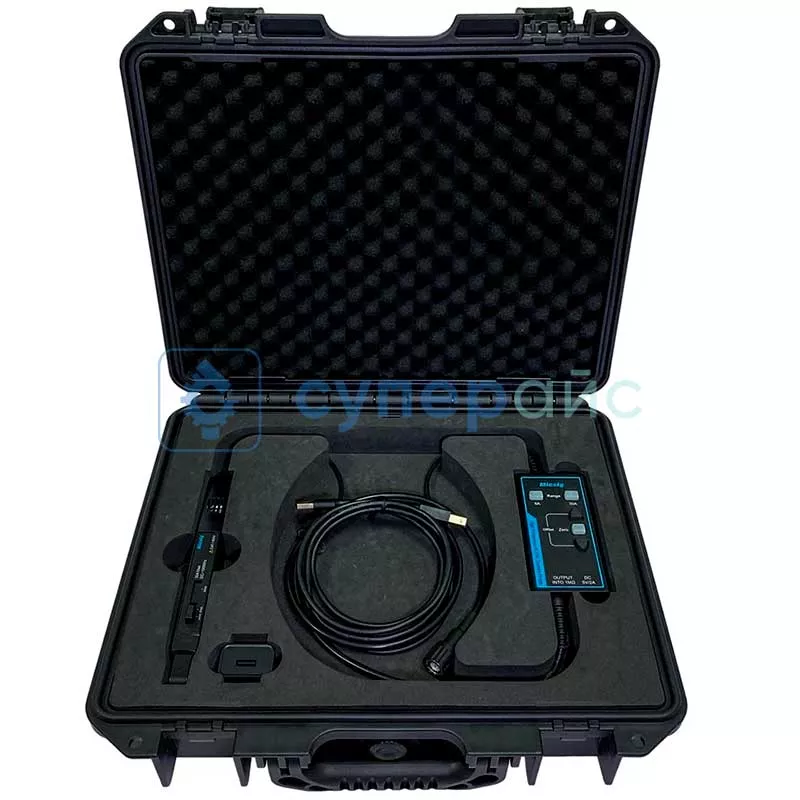

пробник Micsig CP503B – 1 шт кейс – 1 шт адаптер – 1 шт |

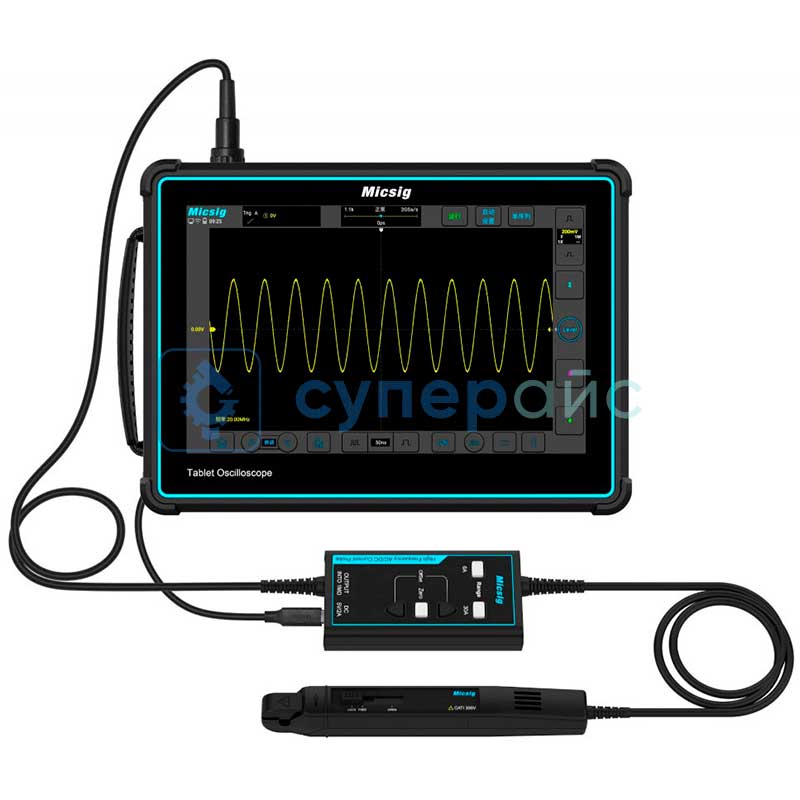

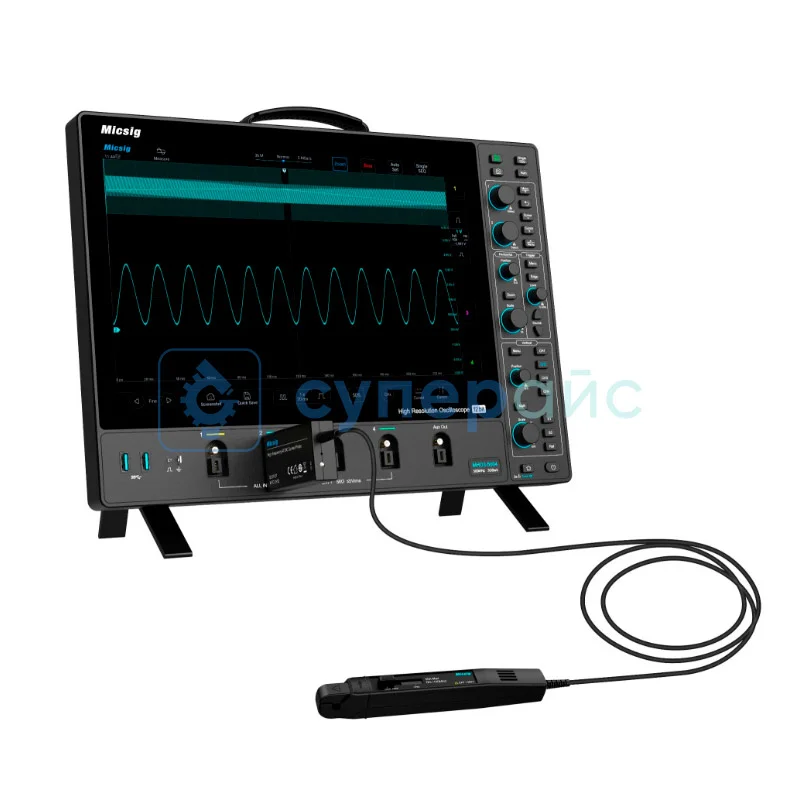

| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица токовых пробников Micsig
| Характеристики | CP503B | CP1003B | CP2100A | CP2100B |
| Полоса пропускания | 50 МГц | 100 МГц | 800 кГц | 2 МГц |
| Диапазон измерений | 5 / 30 А | 6 / 30 А | 10 / 100 А | 10 / 100 А |
| Время нарастания | ≤ 7 нс | ≤ 3,5 нс | 437,5 нс | 140 нс |
| Длина кабеля | 1 м | 1 м | 2,28 м | 2,28 м |
| Индикатор перегрузки | светодиодный | |||
| Входное напряжение | DC 5 В | |||
| Интерфейс | BNC | BNC | USB | USB |
Пробник тока Micsig CP503B
Осциллографический токовый пробник Micsig CP503B выполняет регистрацию электрических сигналов в процессе работы с оборудованием в самых разных условиях. Прибор позволяет осуществлять анализ качества электроэнергии в электрических цепях, а также используется для измерения гармоник.
Полоса пропускания 50 МГц подходит для корректной фиксации сигналов в ходе выполнения большинства базовых операций. Время нарастания не превышает 7 нс, такой промежуток способствует точному определению изменений тока. Диапазон измерений включает режимы от 5 А при коэффициенте 2х до 30 А при коэффициенте 10х. Уровень шума не превышает 1,4 мА.
Практическое применение
Прибор может работать с переменным (ac) либо постоянным (dc) током. Возможность подключения к нескольким моделям осциллографов делает этот пробник универсальным решением.
Технические преимущества:
- минимальный уровень собственных шумов гарантирует точность результатов;

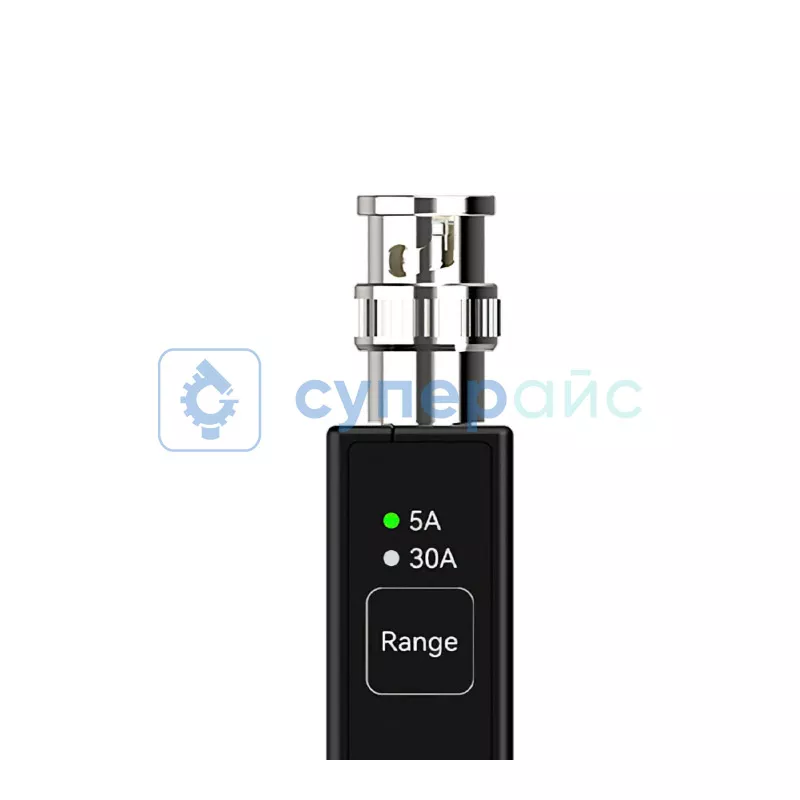

- два коэффициента усиления дают гибкость при выборе режима;
- параметр полосы пропускания позволяет работать с разными сигналами;
- подключение к разным осциллографам упрощает процесс диагностики.
