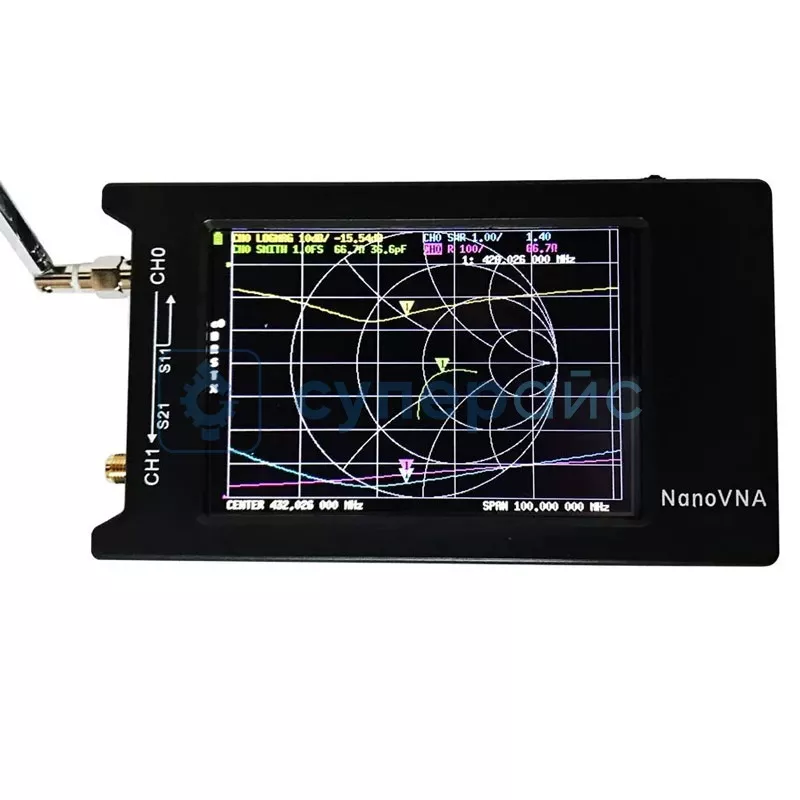

Аккумуляторный анализатор цепей NanoVNA-H4
Артикул (код товара): 25301
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
8 840 ₽
8 840 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
25301
Модель (серия)
NanoVNA-H4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики NanoVNA NanoVNA-H4
Общие данные
Артикул (код товара)
25301
Производитель (бренд)
Модель (серия)
NanoVNA-H4
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Общие характеристики
Интерфейс
USB
Описание NanoVNA NanoVNA-H4
Технические характеристики NanoVNA-H4
| Диапазон частотного измерения | 10 кГц - 1,5 ГГц |
| Точность частотного измерения | < 2 ppm |
| Стабильность частоты | < 0,5 ppm |
| ВЧ-выход | 0 дБм (± 2 дБ, основная волна) |
| Диапазон измерения | 70 дБ (50 кГц – 300 МГц), (60 дБ (300 – 900 МГц), 40 дБ (0,9 – 1,5 ГГц) |
| КСВ порта | < 1,1 |
| Интерфейс | USB Type-C, режим связи: CDC (последовательный) |
| Количество точек калибровки / сканирования | 401 точка |
| Отображение трассировки | 4 |
| Скорость точки сканирования | > 600 импульсов в секунду (RBW = 4000 Гц) |
| Измерения коэффициента стоячей волны по напряжению, фазы, задержки | есть |
| Диаграмма Смита | есть |
| Анализа во временной области | есть |
| Функция хранения данных | есть, 7 измерений |
| Количество маркеров | 8 |
| Общие характеристики | |
| Дисплей | 3,95 дюйма TFT, 320 x 480 |
| Материал корпуса | пластик |
| Источник питания | USB 5 В, 220 мА, литиевая батарея 2000 мАч |
| Габариты изделия | 75 x 133 x 18 мм |
| Габариты упаковки | 165 х 105 х 50 мм |
| Вес брутто | 330 г |

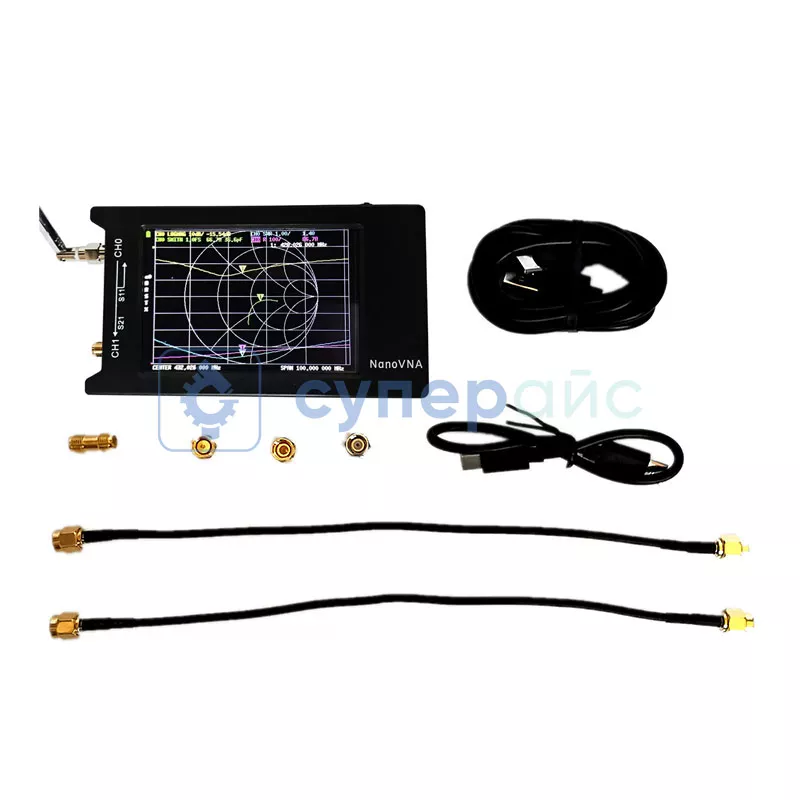

| Комплектация | анализатор электрических цепей NanoVNA-H4 – 1 шт |
|
кабель USB Type-C - 1 шт; кабель USB - 1 шт; переходники - 4 шт; соединительный кабель RG316 (15 см) - 2 шт; руководство пользователя - 1 шт |
|
Часто задаваемые вопросы
Что измеряет векторный анализатор цепей?
Прибор измеряет параметры ВЧ-цепей: КСВ, коэффициент отражения и передачу сигнала на разных частотах. По этим данным судят, насколько антенна или фильтр согласованы. Радиолюбители используют его для настройки антенн, проверки кабелей и высокочастотных компонентов.
Зачем калибровать NanoVNA перед измерениями?
Калибровка по мерам холостого хода, короткого замыкания и нагрузки убирает влияние кабелей и разъёмов, поэтому прибор показывает параметры именно исследуемой цепи. Без калибровки результаты смещены. Калибровку повторяют при смене диапазона частот и подключаемой оснастки.
Как анализатором настроить антенну?
Подключите антенну к прибору и смотрите график КСВ по частоте. Минимум КСВ показывает, где антенна согласована лучше всего. Подрезая или удлиняя элемент, сдвигают этот минимум к рабочей частоте. Так добиваются, чтобы антенна меньше отражала сигнал обратно.
Можно ли анализатором найти обрыв в кабеле?
Да, по характеру отражения прибор помогает выявить повреждение и обрыв в коаксиальном кабеле и оценить, на каком примерно участке проблема. Это удобно при поиске неисправности фидера антенны. Точность оценки расстояния зависит от диапазона частот и калибровки прибора.
