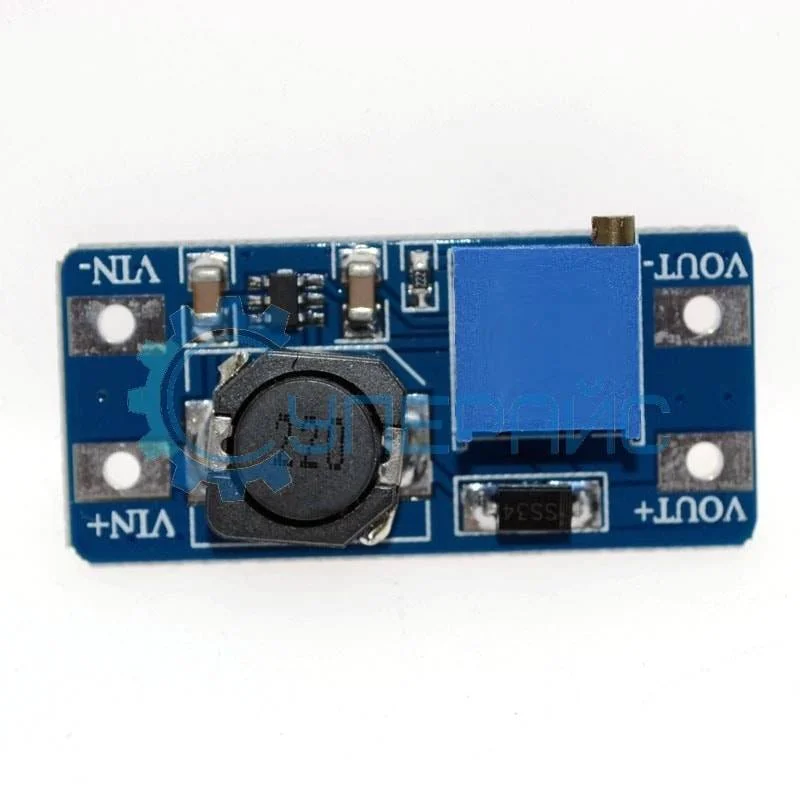

Регулируемый преобразователь напряжения (DC-DC конвертер) MT3608
Код товара: 640
Входное напряжение: 2 - 24 В
Выходное напряжение: 5 - 24 В
Выходной ток: 0 - 2 A
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Входное напряжение: 2 - 24 В
Выходное напряжение: 5 - 24 В
Выходной ток: 0 - 2 A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TELESKY MT3608
Характеристики регулируемого преобразователя напряжения | ||||||||||
Входное напряжение | 2 - 24 В | |||||||||
Выходное напряжение | 5 - 24 В | |||||||||
Выходной ток | 0 - 2 А | |||||||||
Минимальная емкость | 0,005 Ач | |||||||||
КПД преобразователя | до 93% | |||||||||
Топология |
Boost |
|||||||||
Частота дискретизации | < 50 мс | |||||||||
Общие характеристики | ||||||||||
Рабочая температура | от -45 до 85 °C | |||||||||
Габариты | 36 x 17 x 14 мм | |||||||||
Вес | 20 г | |||||||||
Комплектация | регулируемый повышающий преобразователь напряжения MT3608 - 1 шт |
Обратите внимание: входное напряжение преобразователя должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Универсальный повышающий преобразователь MT3608
Простой повышающий преобразователь на основе микросхемы MT3608 получил широкое распространение среди радиолюбителей. Его применение зачастую необходимо для построения различных самодельных приборов, пауэрбанков, автомобильных зарядных устройств и многого другого.
Главным элементом конвертера можно назвать микросхему MT3608, которая по своей сути является одновременно генератором и силовым транзистором. Универсальность MT3608 позволяет облегчить плату – на ней располагается считанное число элементов. Инвертор способен преобразовывать напряжение до 28 Вольт на выходе. Сперва многооборотный резистор подстройки необходимо повернуть на 10 шагов против часовой стрелки, после чего станет возможной настройка выходных значений. Повышающий преобразователь тока DC DC работает с источниками силой до 2 Ампер.
Минимальное входное напряжение – примерно 2 Вольта. Это означает, что конвертер включается при условии, что на вход подается напряжение по крайней мере в 2 В. Максимальное напряжение на входе – 24 В. Ток холостого хода крайне мал, менее 10 мА, что положительно влияет на эффективность работы схемы. Генератор функционирует на частоте в районе полутора мегагерц.
Step up DC DC converter MT3608 работает на основе импульсной схемы преобразования, показывающей высокий коэффициент полезного действия – до 93 процентов. Минимальная емкость равна около 0.005 Ач, частота дискретизации – до 50 миллисекунд. Повышающий конвертер напряжения имеет крайне малые габариты и без проблем встраивается в различные приборы. В длину плата около 3.6 сантиметра, в ширину – 1.7 сантиметра. Вес преобразователя не превышает 20 граммов. Конвертор напряжения показывает стабильную работу при температуре окружающей среды от минус 45 градусов.
Купить преобразователь MT3608 можно в магазине инструментов «Суперайс» с оперативной доставкой в Новосибирск, Уфу, Самару и другие города России. Курьерская доставка по Москве, при заказе от 3000 рублей – отправка бесплатно. Гарантия качества, возврат без проблем! Мы работаем с организациями, с физическими и юридическими лицами.

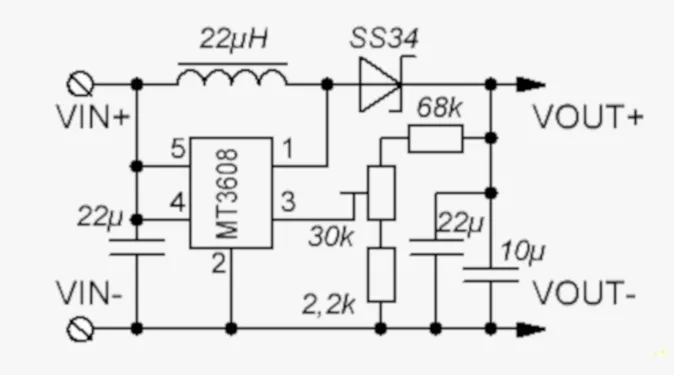

Схема подключения:
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
