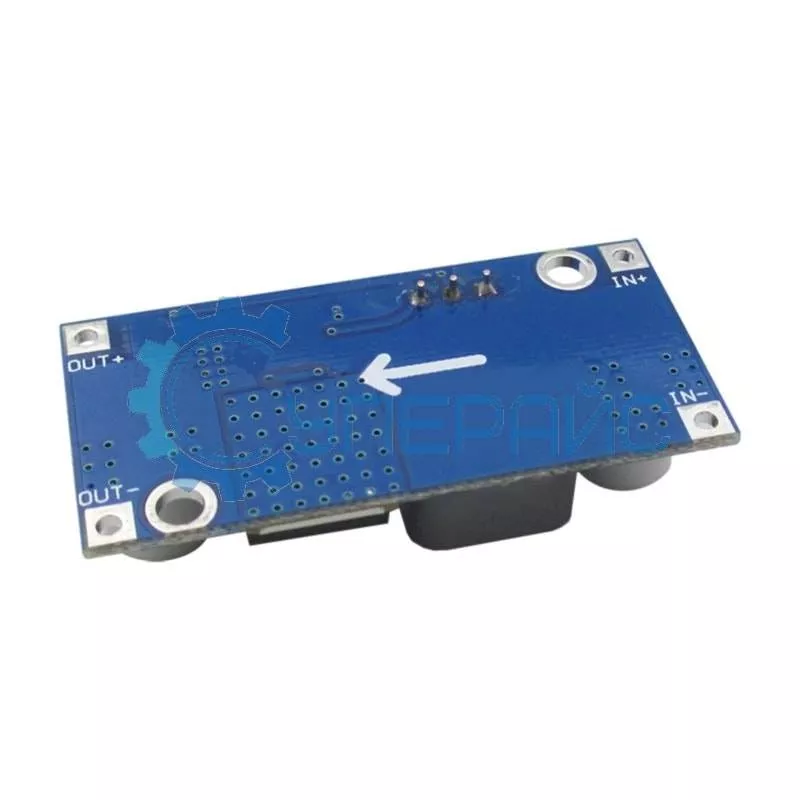

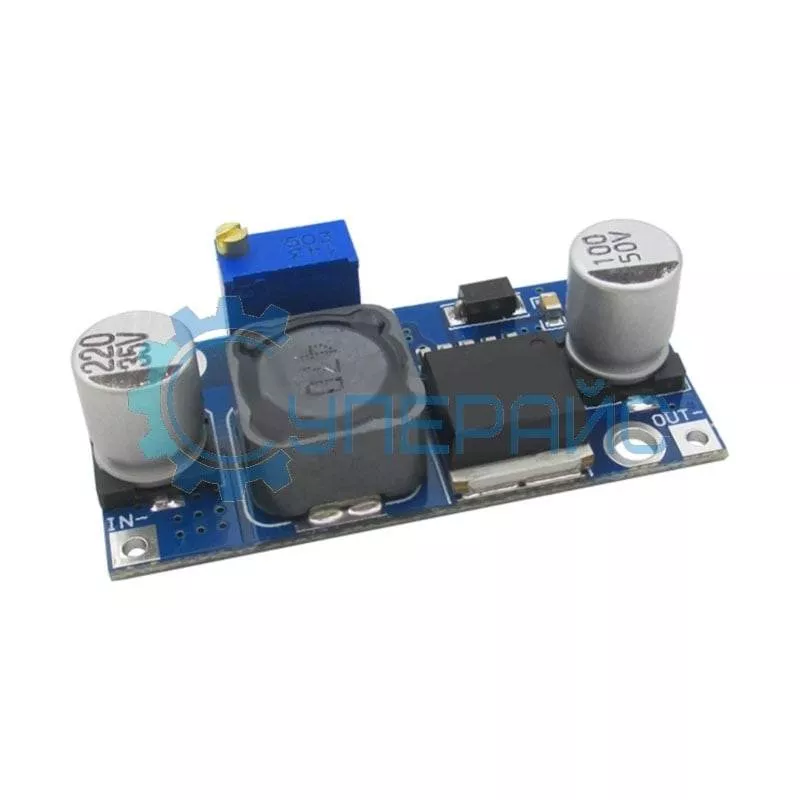

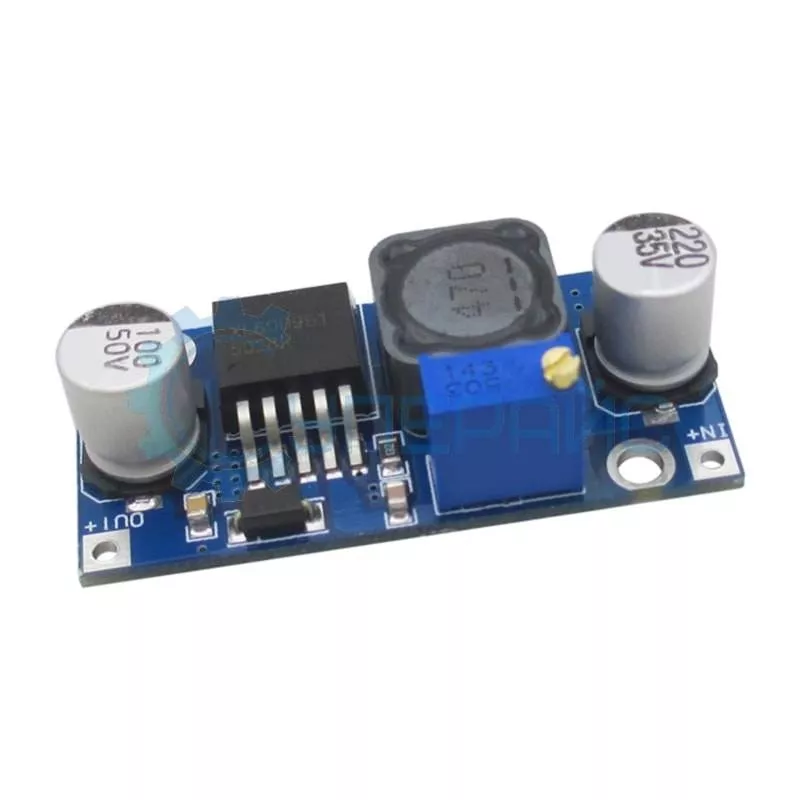

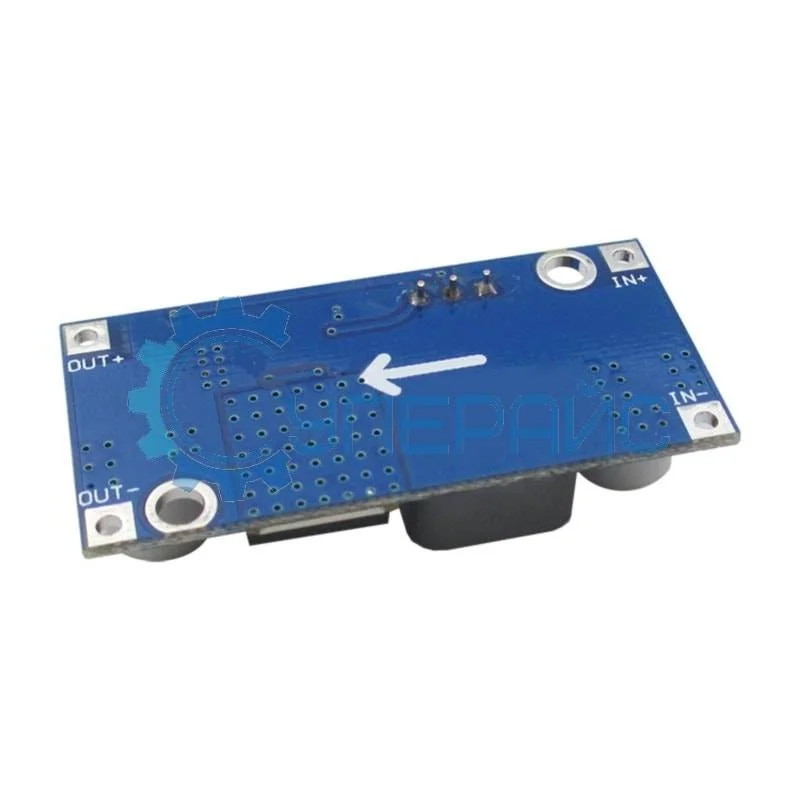

Регулируемый преобразователь напряжения (DC-DC конвертер) XL6009
Артикул (код товара): 641
НДС 22%
120 ₽
120 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 26 шт.
Склад в Гуанчжоу: 76 шт.
Артикул (код товара)
641
Модель (серия)
XL6009
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Yunkai XL6009
Общие данные
Артикул (код товара)
641
Производитель (бренд)
Модель (серия)
XL6009
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Кол-во каналов
Тип микросхемы
XL6009
Макс. вых. ток, А
Топология
Безопасность и защита
Защ. функции (режимы защиты)
Нет
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Описание Yunkai XL6009
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Yunkai XL6009
| Характеристики DC–DC преобразователя напряжения | ||||||||||
| Входное напряжение | 2 - 32 В | |||||||||
| Входной ток | 0 - 3 А | |||||||||
| Выходное напряжение | 5 - 40 В | |||||||||
| Выходной ток | 0 - 2 A | |||||||||
| Минимальная ёмкость | 0,005 Ач | |||||||||
| Рабочая частота | 400 кГц | |||||||||
| Пульсация | 50 мВ | |||||||||
| КПД преобразователя | до 93% | |||||||||
| Топология |
Boost |
|||||||||
| Частота дискретизации | < 50 мс | |||||||||
| Общие характеристики | ||||||||||
| Рабочая температура |
от -45 °С до 85°С |
|||||||||
| Габариты | 43 х 30 х 12 мм | |||||||||
| Габариты упаковки | 50 x 20 x 10 мм | |||||||||
| Вес нетто | 11 г | |||||||||
| Комплектация | импульсный повышающий преобразователь XL6009 - 1 шт | |||||||||
Обратите внимание: входное напряжение преобразователя должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Статьи и инструкции:
Часто задаваемые вопросы
Какое напряжение можно получить на выходе XL6009?
Выходное напряжение регулируется в диапазоне от 5 до 40 В. При этом на вход можно подать от 2 до 32 В, а сам модуль повышает напряжение по топологии Boost.
Какой ток выдерживает этот преобразователь?
Выходной ток до 2 А, входной - до 3 А. Для стабильной работы под нагрузкой близкой к максимуму радиатор чипа лучше не перегревать.
Насколько сильно проседает КПД при преобразовании?
Эффективность доходит до 93%, так что потери на самом модуле небольшие. Рабочая частота 400 кГц позволяет держать компактные габариты и низкий уровень пульсаций - около 50 мВ.
В каких условиях модуль сохраняет работоспособность?
Рабочий диапазон температур от -45 до 85 °C, поэтому плату можно ставить и в неотапливаемом помещении. Размеры 43 x 30 x 12 мм и вес всего 11 г - модуль легко встроить в корпус устройства.
Что входит в комплект?
В поставке идёт один импульсный повышающий преобразователь XL6009. Выходное напряжение настраивается подстроечным резистором прямо на плате.
