Дисплей TFT 4 дюйма сенсорный для Arduino
Артикул (код товара): 11133
2 120 ₽
2 120 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
11133
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Описание Дисплея TFT 4 дюйма
ВНИМАНИЕ! Производство Дисплея TFT 4 дюйма сенсорного для Arduino ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цветной TFT-экран 2.8 дюйма с сенсорной панелью
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT ЖК с сенсорной панелью |
||
| Разрешение |
480х320 точек |
||
| Размер экрана | 4" | ||
| Тип подсветки |
LED |
||
| Цвет подсветки | полноцветный RGB | ||
|
Размещение пикселей |
RGB вертикально | ||
| Угол обзора | 70 градусов | ||
| Глубина цвета | 16 бит 650000 цветов | ||
| Контроллер | ST7796S | ||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino | ||
| Разъем | 14-pin | ||
| Цоколёвка разъема: |

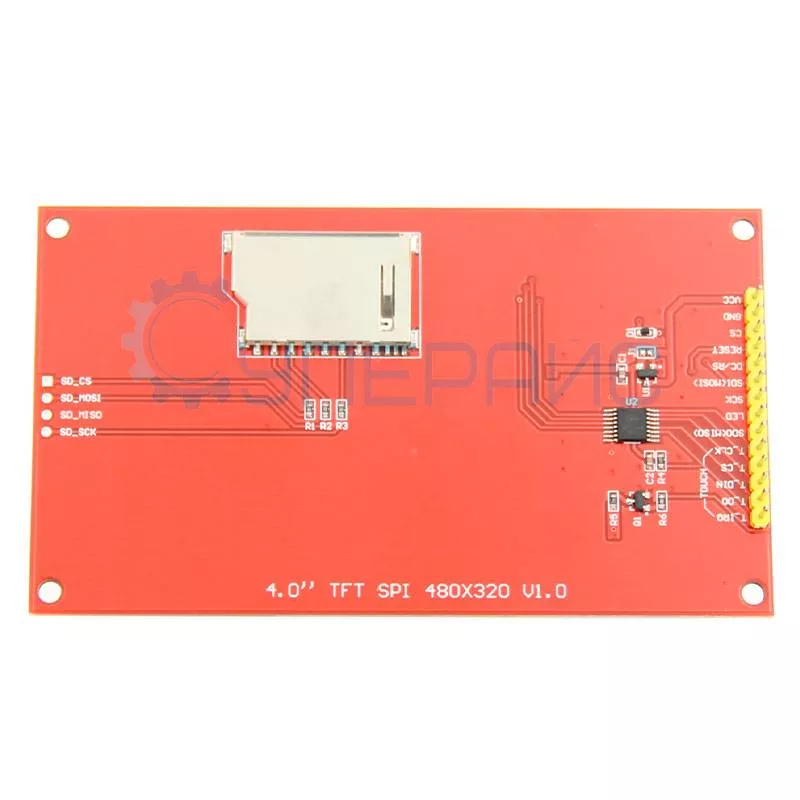

VCC - вход питания 5 В / 3,3 В GND - заземленный CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня RESET - сигнал сброса ЖК-дисплея, сброс низкого уровня DC / RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные SDI (MOSI) - сигнал записи данных шины SPI SCK - тактовый сигнал шины SPI LED - управление подсветкой, загорается на высоком уровне, если управление не требуется, подключите к 3,3 В, чтобы продолжать SDO (MISO)- сигнал чтения данных по шине SPI, если функция чтения не нужна, ее можно отключить T_CLK - тактовый сигнал шины Touch SPI T_CS - сигнал выбора чипа сенсорного экрана, включение низкого уровня T_DIN - сенсорный вход шины SPI T_DO - сенсорный выход шины SPI T_IRQ - сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
|
Слот для SD карты |
есть | ||
| Ток потребления | 90 мА | ||
| Напряжение питания |
3.3 - 5 В |
||
|
Логические уровни |
3.3 В | ||
|
Линий управления дисплеем |
4 | ||
|
Рабочая температура |
- 10°С - 60°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||

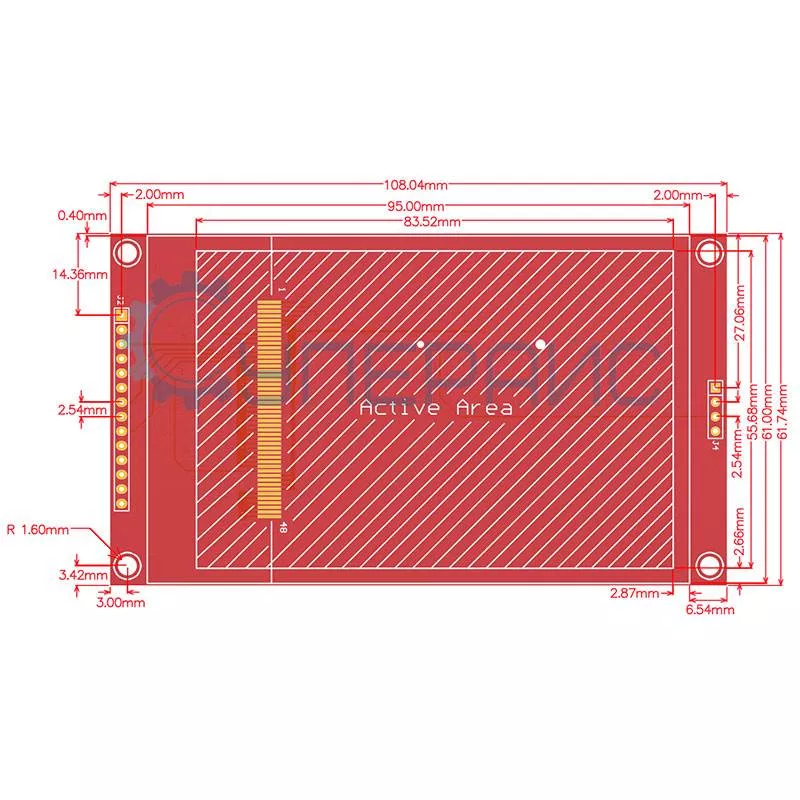

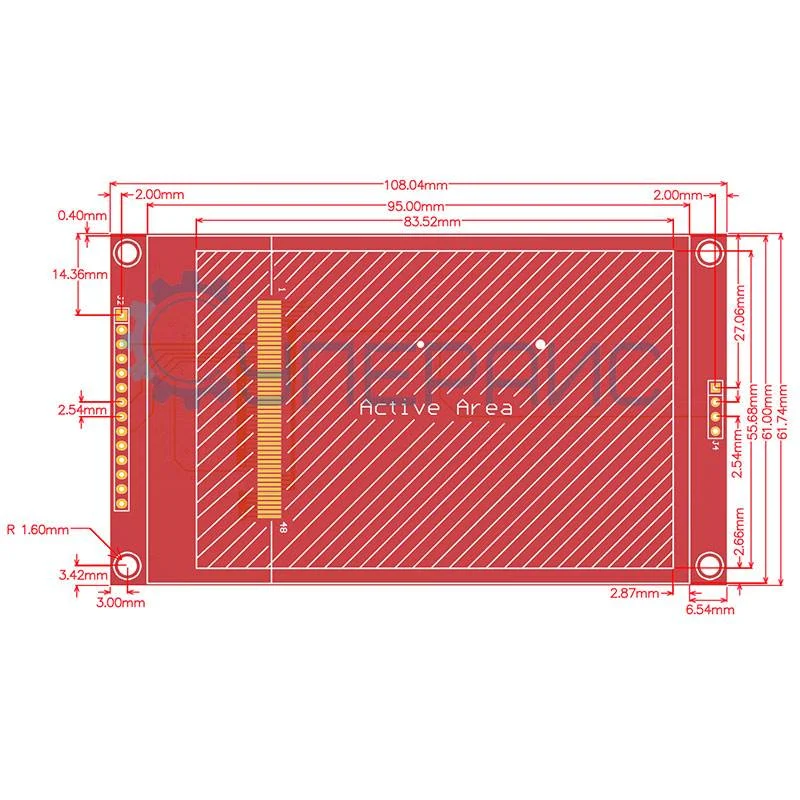

| Размер экрана | 55.6 x 83.5 мм | ||
| Размер модуля | 61.7 х 108 мм | ||
| Вес |
∼ 60 грамм |
||
| Комплектация |
TFT дисплей - 1 шт |
||
Часто задаваемые вопросы
Какой контроллер дисплея TFT 4 дюйма для Arduino и какое разрешение?
Экран построен на контроллере ILI9486 или совместимом аналоге с разрешением 480×320 точек. Это в четыре раза больше, чем у классических 2,8-дюймовых экранов с разрешением 320×240. Читаемость текста и детализация графических интерфейсов заметно улучшаются, особенно при выводе крупных шрифтов и диаграмм.
Какой интерфейс подключения используется и сколько занимает пинов?
Дисплей подключается через параллельный 8-битный или 16-битный интерфейс, занимая 8–16 линий данных плюс управляющие сигналы. Для Arduino Uno это критично, так как почти все цифровые пины будут заняты экраном. На платах Mega и Due остаётся достаточно свободных линий для подключения дополнительной периферии.
Поддерживает ли экран резистивное касание и как его опрашивать?
Да, встроенный резистивный тачскрин подключается к отдельному АЦП-каналу или через встроенный контроллер XPT2046. Библиотеки UTFT и URTouch поддерживают калибровку и опрос координат касания. Для точного нажатия требуется стилус или ноготь, перчатки и толстые подушечки пальцев работают неуверенно.
С какими библиотеками Arduino совместим дисплей?
Работает с популярными библиотеками UTFT, MCUFRIEND_kbv, TFT_eSPI и Adafruit_GFX. Для контроллера ILI9486 рекомендуется MCUFRIEND_kbv, так как она автоматически определяет чип и подбирает правильную инициализацию. При использовании TFT_eSPI нужно вручную прописать пины в файле User_Setup.h.
Подойдёт ли дисплей для постоянной работы в корпусе без доработки?
Да, в комплекте идёт готовая рамка для крепления в лицевую панель толщиной до 3 миллиметров. Разъём шлейфа расположен снизу, что удобно для стандартных шкафов и корпусов. Для работы на открытом воздухе без защитного корпуса рекомендуется добавить прозрачную защитную плёнку от царапин.
В чём отличие этого 4-дюймового дисплея от 3,5-дюймового шильда?
4-дюймовая версия имеет более высокое разрешение и параллельный интерфейс, требующий больше пинов микроконтроллера. 3,5-дюймовый шильд обычно использует интерфейс SPI, экономя линии, но проигрывая в скорости обновления экрана. Для статичных интерфейсов SPI шильд удобнее, для графиков и видео - параллельный 4-дюймовый.
Документация и ПО Дисплея TFT 4 дюйма
Название
Язык
Версия
Размер и тип
Инструкция к дисплею TFT 4 дюйма сенсорный для Arduino
Язык:
Английский
Размер и тип:
,
Инструкция по эксплуатации сенсорного TFT-экрана 4 дюйма
Язык:
Английский
Размер и тип:
1.46 Мб,
PDF
Спецификация к контроллеру ST7796S (Datasheet)
Язык:
Английский
Размер и тип:
4.77 Мб,
PDF
Библиотека для управления TFT 4" дисплеями в Arduino
Язык:
Размер и тип:
8.7 Мб,
rar
rar
Библиотека TFT дисплея 4" для STM32 микроконтроллеров
Язык:
Размер и тип:
3 Мб,
rar
rar
Библиотека TFT 4" для работы с контроллерами 51 серии
Язык:
Размер и тип:
1.5 Мб,
rar
rar
Показать больше
Показать меньше
