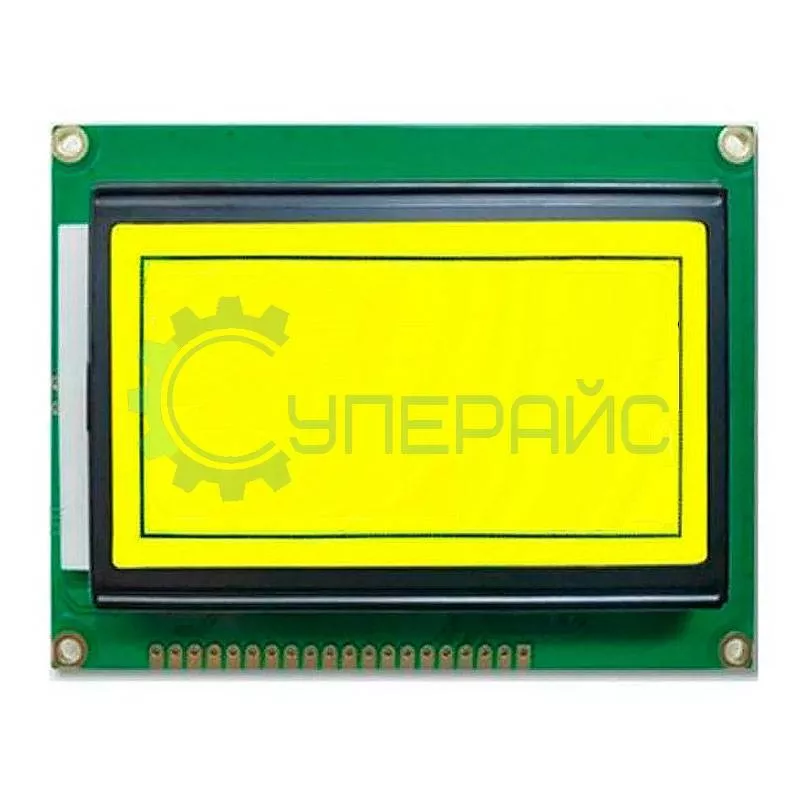

Дисплей графический LCD 12864B с желтой подсветкой
Артикул (код товара): 10828
1 580 ₽
1 580 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 49 шт.
Артикул (код товара)
10828
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD 12864B
Общие данные
Артикул (код товара)
10828
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Общие характеристики
Подсветка и освещение
Тип подсветки
Светодиодная лампа (LED)
Описание Дисплея LCD 12864B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея 12864B
| Характеристики дисплея | |
| Тип дисплея |
LCD STN |
| Разрешение | 128 × 64 |
| Угол обзора | 70° |
| Тип подсветки | LED |
| Цвет подсветки | желтый |
| Цвет символов | черный |
| Контроллер | ST7920 |
|
Тип выводимой информации |
символьный (латиница) и графическая информация |
|
Формат выводимой информации |
количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Шаг пикселя | 0.52 x 0.52 мм |
| Размер пикселя | 0.48 х 0.48 мм |
|
Поддержка платформ |
Arduino |
|

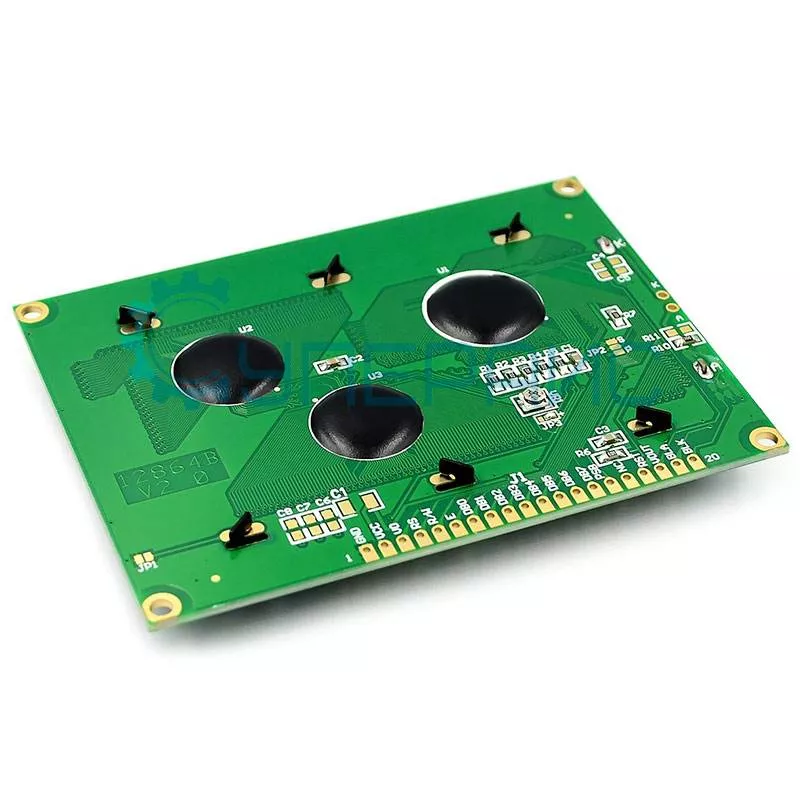

Контакты модуля |
GND - GND VCC - питание модуля +5 В VO - потенциометр для регулировки контрастности RS (IRS) (D/I) - «1» - регистры данных / «0» - регистры инструкций R/W (IR/W) - «1» - чтение данных / «0» - запись данных E (IE) - cигнал разрешения DB0 - DB7 - линия 0 параллельной шины данных PSB (CS1) - для параллельной шины - уровень логической «1» NC (CS2) - выбор второго блока колонок RST- сброс при подаче логического «0» Vout - уровень выходного напряжения (для согласования) BLA (A)- питание подсветки (Анод +) BLK (K) - питание подсветки (Катод -) |
| Область применения |
применяется в некоторых копировальных и факсимильных аппаратах, лазерных принтерах сетевом оборудовании и д.т. |
| Общие характеристики | |
| Интерфейс |
поддерживает как 8-битный параллельный, так и последовательный интерфейс передачи данных |
| Напряжение питания |
3.3 В - 5 В |
| Максимальный ток потребления | 4 мА |
| Потребляемый ток подсветки | 64 мА |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 75 x 58 х 9 мм |
| Вес |
∼ 80 грамм |
| Комплектация |
символьный дисплей LCD 128x64 - 1 шт |
Схема подключения к Arduino UNO
Документация и ПО Дисплея LCD 12864B
Название
Язык
Версия
Размер и тип
Спецификация к микроконтроллеру ST7920 (Datasheet)
Язык:
Английский
Размер и тип:
1.3 Мб,
PDF
Показать больше
Показать меньше
