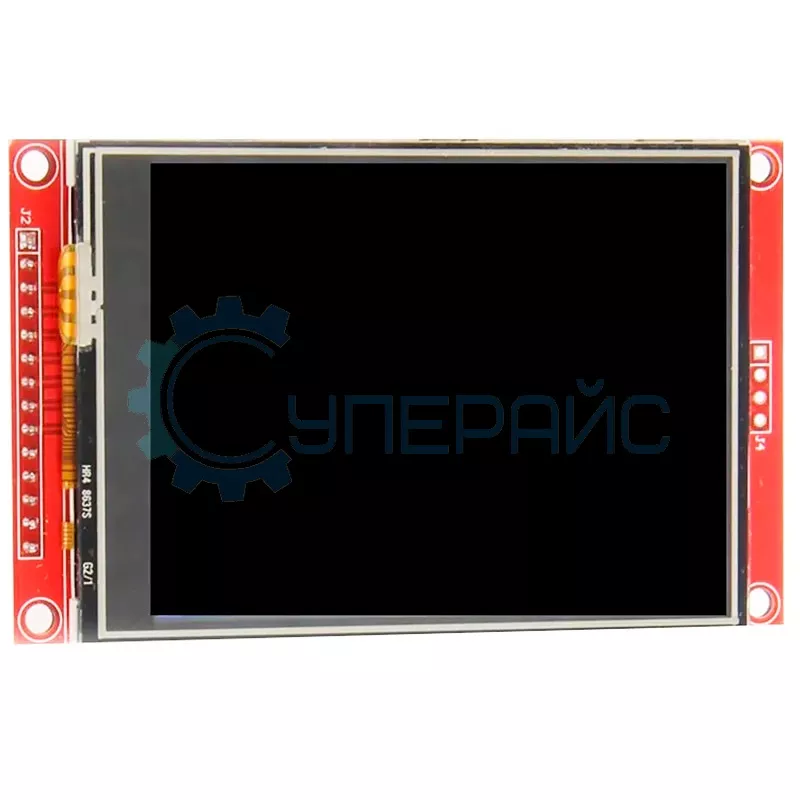

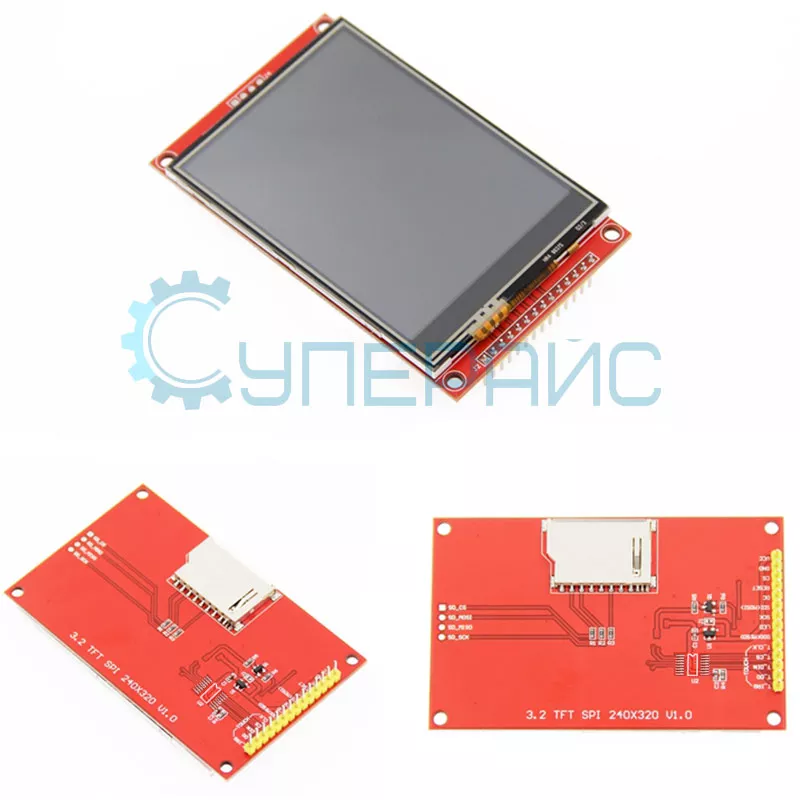

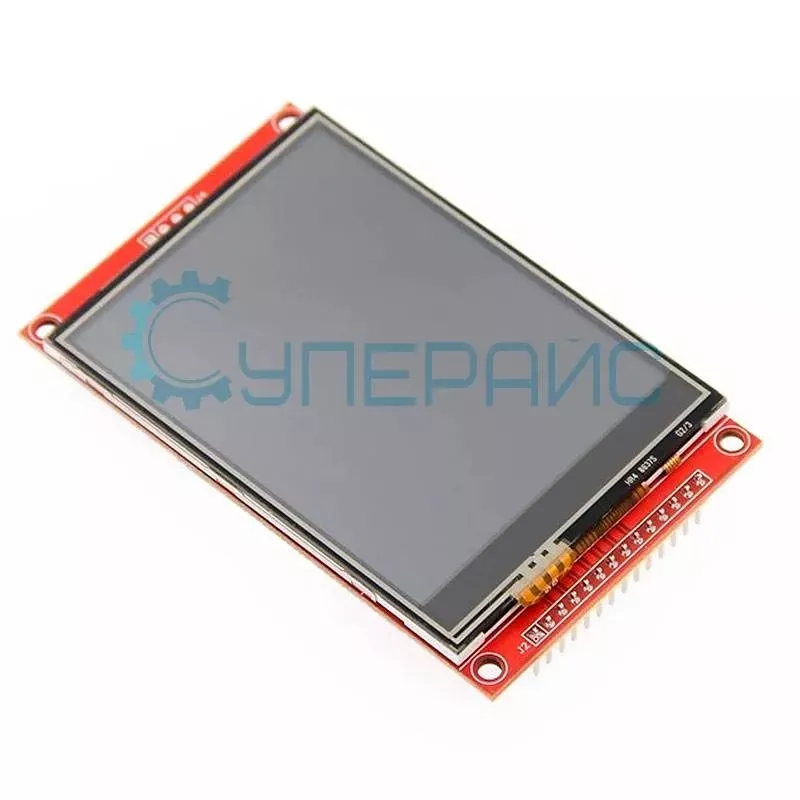

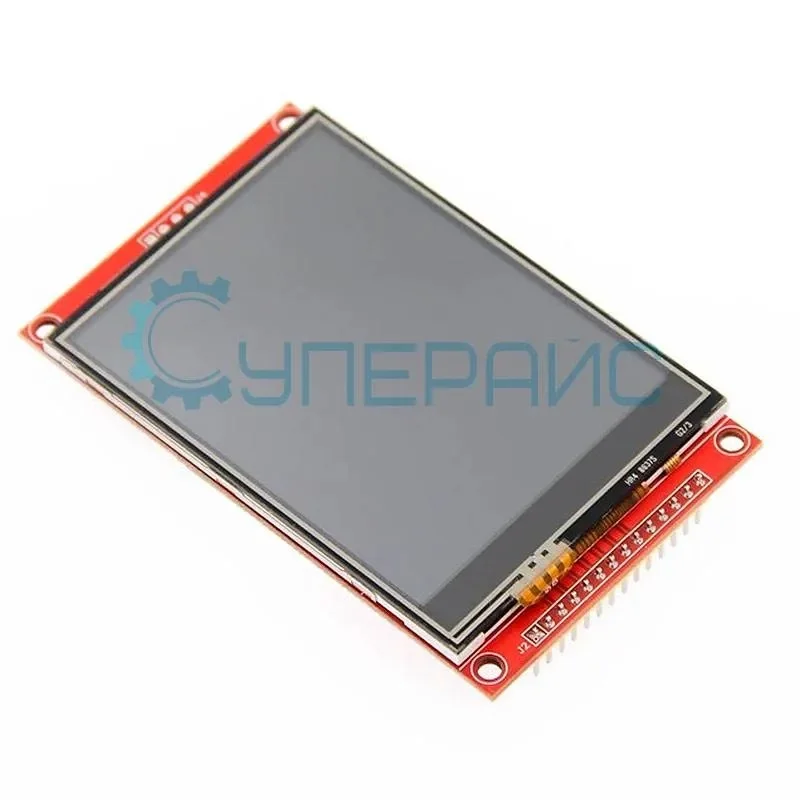

3.2 дюймовый TFT-дисплей 320x240 (без сенсора)
Артикул (код товара): 14341
739 ₽
739 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 13 шт.
Артикул (код товара)
14341
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики TFT-дисплея 320x240
Общие данные
Артикул (код товара)
14341
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Подсветка и освещение
Тип подсветки
Светодиодная лампа (LED)
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
Интерфейс
SPI
Разреш. дисплея, пиксель
Тип дисплея
Описание TFT-дисплея 320x240
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT ЖК (без сенсора) |
||
| Разрешение |
320х240 точек |
||
| Размер экрана | 3.2" | ||
| Тип подсветки |
LED |
||
| Цвет подсветки | полноцветный RGB | ||
|
Размещение пикселей |
RGB вертикально | ||
| Угол обзора | 70 градусов | ||
| Глубина цвета | 16 бит 650000 цветов | ||
| Контроллер | ILI9341 | ||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino | ||
| Разъем | 14-pin | ||

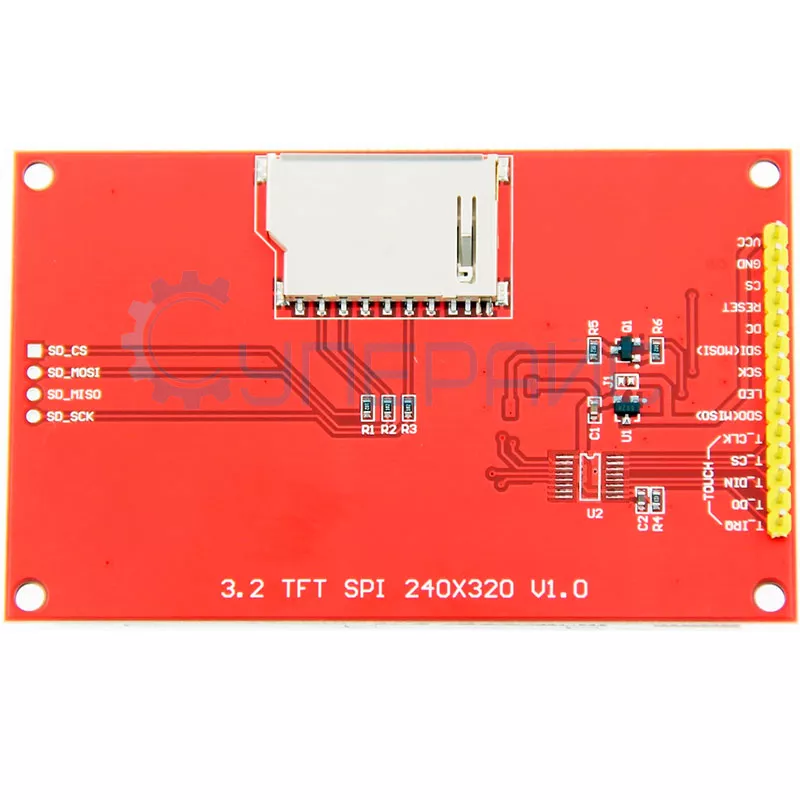

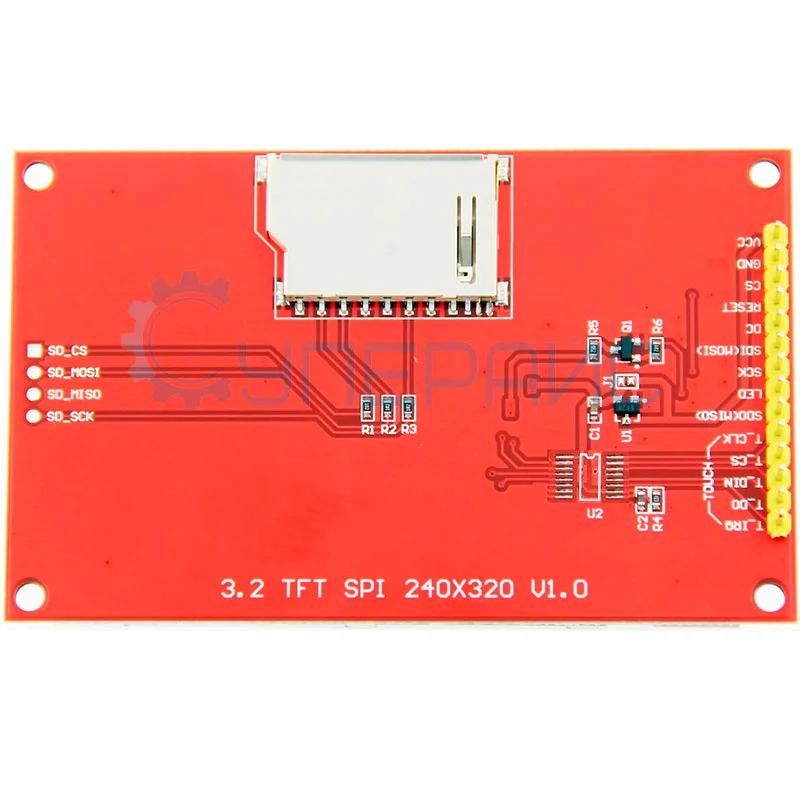

| Цоколёвка разъема: |
VCC - вход питания 5 В / 3.3 В GND - заземленный CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня RESET - сигнал сброса ЖК-дисплея, сброс низкого уровня DC / RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные SDI (MOSI) - сигнал записи данных шины SPI SCK - тактовый сигнал шины SPI LED - управление подсветкой, загорается на высоком уровне, если управление не требуется, подключите к 3,3 В, чтобы продолжать SDO (MISO)- сигнал чтения данных по шине SPI, если функция чтения не нужна, ее можно отключить T_CLK - тактовый сигнал шины Touch SPI T_CS - сигнал выбора чипа сенсорного экрана, включение низкого уровня T_DIN - сенсорный вход шины SPI T_DO - сенсорный выход шины SPI T_IRQ - сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
|
Слот для SD карты |
есть | ||
| Ток потребления | 90 мА | ||
| Напряжение питания |
3.3 - 5 В |
||
|
Логические уровни |
3.3 В | ||
|
Линий управления дисплеем |
4 | ||
|
Рабочая температура |
- 10°С - 60°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 48.6 x 65 мм | ||

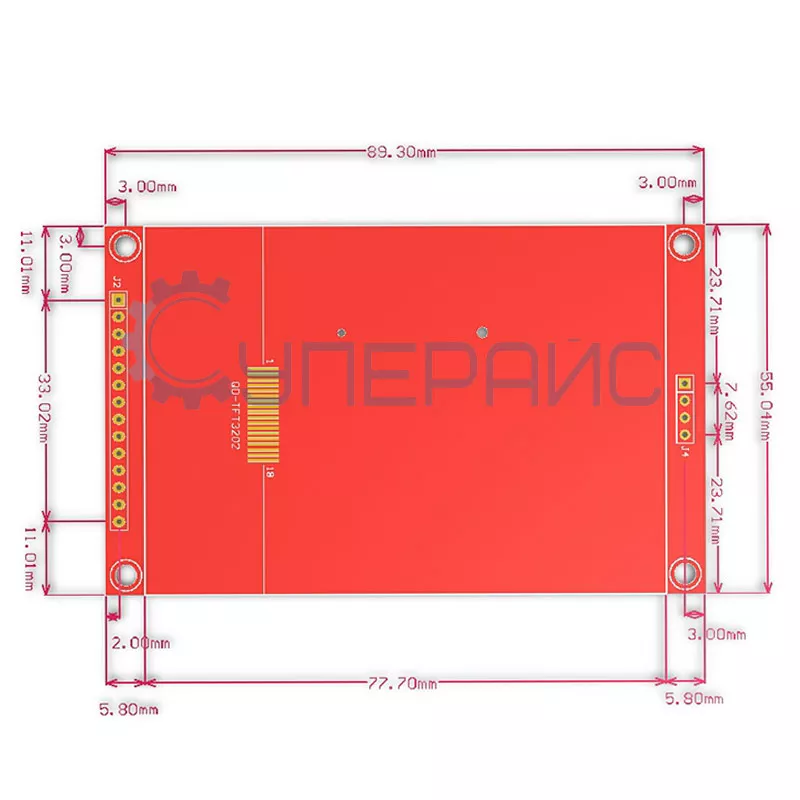

| Размер модуля | 55 х 89 мм | ||
| Габариты упаковки | 100 х 90 х 10 мм | ||
| Вес брутто | 41 г | ||
| Комплектация |
TFT дисплей - 1 шт |
||
Часто задаваемые вопросы
Какой контроллер используется в этом дисплее и какой интерфейс подключения?
Контроллер - ILI9341, подключение по параллельной 16-битной шине или по SPI. Для Arduino и STM32 проще всего использовать готовые библиотеки Adafruit_ILI9341 или UTFT.
Подойдёт ли дисплей для медленных микроконтроллеров вроде ATmega328?
В режиме SPI с частотой 8–16 МГц обновление экрана занимает около 100–150 мс. Для статических интерфейсов и простых индикаторов это приемлемо, но для плавной анимации лучше выбрать модель с более высокой скоростью шины.
Какова яркость и тип подсветки у экрана?
Подсветка - белая светодиодная, яркость регулируется ШИМ через отдельный пин. Для работы в помещении хватает 50–70 % мощности, на улице в тени - почти максимум.
Можно ли использовать этот дисплей для Raspberry Pi?
Напрямую - нет, поскольку интерфейс не HDMI и не DSI. Но через GPIO с библиотеками типа fbtft можно подключить, потребуется только пересборка ядра с нужным драйвером. Для Pi проще купить DSI-совместимую модель.
Какой угол обзора и насколько читаем экран при наклоне?
Углы обзора - около 120° по горизонтали и 100° по вертикали. При сильном отклонении цвета немного смываются, но текст остаётся читаемым. Это типично для TFT-панелей среднего сегмента.
Документация и ПО TFT-дисплея 320x240
Название
Язык
Версия
Размер и тип
Спецификация на микроконтроллер ILI9341 (Datasheet)
Язык:
Английский
Размер и тип:
4.85 Мб ,
PDF
Инструкция по эксплуатации TFT дисплея 3.2"
Язык:
Английский
Размер и тип:
994 Кб,
PDF
Библиотека TFT 3.2" дисплея для STM32 микроконтроллеров
Язык:
Размер и тип:
60 Мб,
rar
rar
Показать больше
Показать меньше
