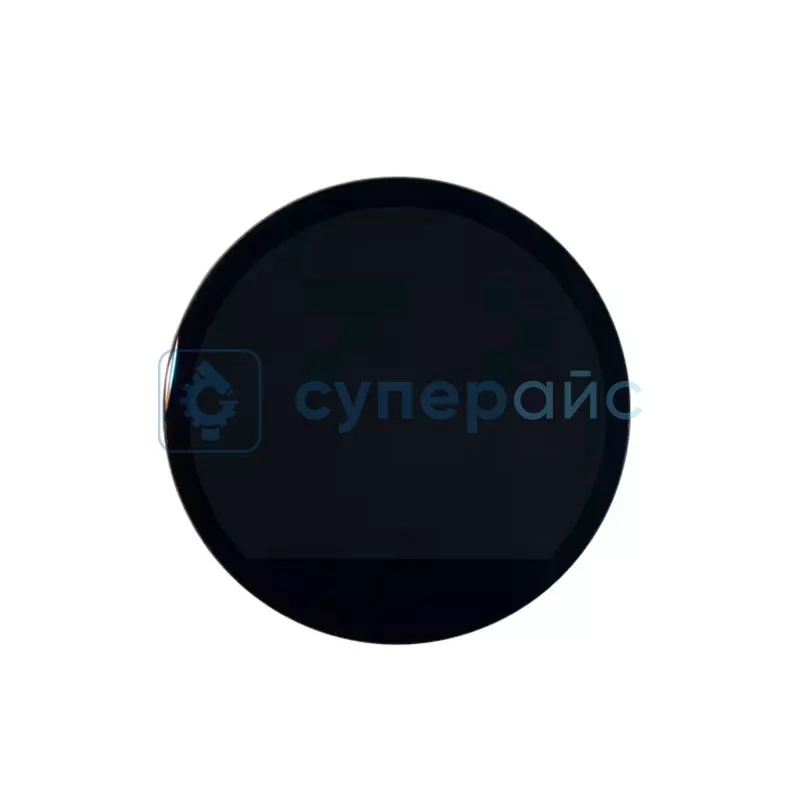

Круглый модуль дисплея MSP0963 (0,96 дюйма)
Артикул (код товара): 29012
280 ₽
280 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 93 шт.
Артикул (код товара)
29012
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Модуля дисплея MSP0963
Общие данные
Артикул (код товара)
29012
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Общие характеристики
Описание Модуля дисплея MSP0963
Технические характеристики MSP0963
| Тип дисплея | TFT LCD |
| Тип панели | IPS |
| Разрешение | 240 х 198 точек |
| Размер пикселя | 0,1017x 0,1017 мм |
| Размер экрана | 0,96 дюйма |
| Активная область | 24,408 x 20,137 мм |
| Глубина цвета | 65000 цветов |
| Угол обзора | все направления |
| Драйвер IC | ST7789H2 |
| Поддержка платформ | Arduino |
| Разъем | 8-pin |

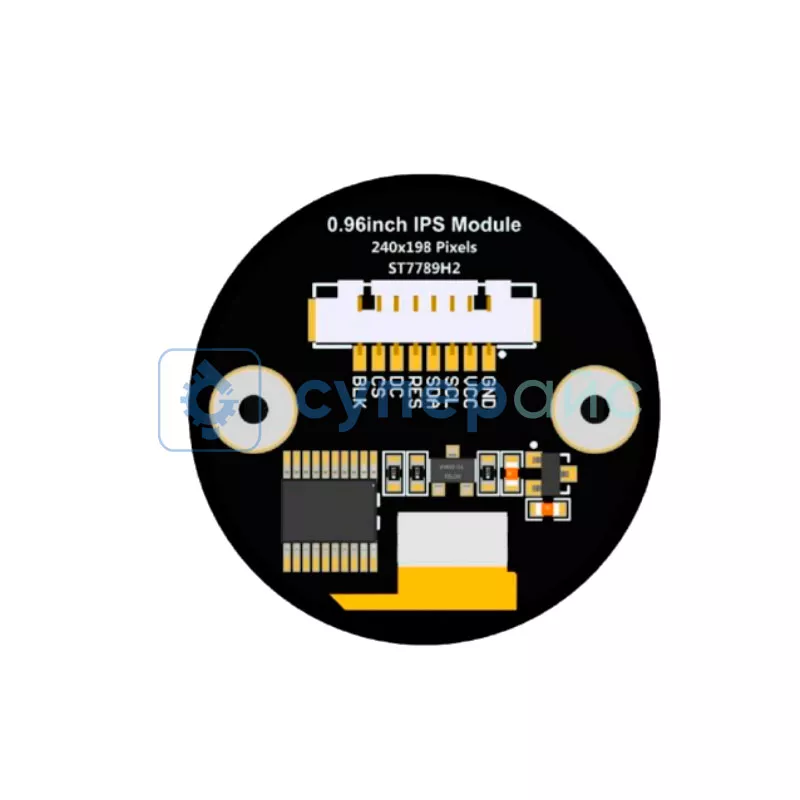

| Цоколёвка разъема |
GND - земля VCC - напряжение питания (рекомендуется подключение к 5В; при подключении к 3,3В яркость подсветки будет ниже) SCL - последовательный тактовый сигнал SDA - данные SPI, передаваемый в дисплей RES - сигнал сброса шины SPI дисплея DC - сигнал управления выбором команд/данных (высокий уровень: данные, низкий уровень: команда) CS - сигнал выбора микросхемы , активен при низком уровне BLK - включение подсветки, высокий уровень включает, низкий выключает |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | 4-проводной SPI |
| Ток подсветки | 40 мА |
| Напряжение питания | 5 / 3,3 В |
| Мощность | 0,09 Вт |
| Рабочая температура | - 10°С – 60 °С |
| Температура хранения | - 20°С – 70 °С |
| Внешние размеры TFT | 27,4 x 27 x 1,31 мм |
| Размер модуля (включая контакты) | 31,88 x 31,88 x 9,65 мм |
| Габариты упаковки | 65 х 50 х 15 мм |
| Вес | ∼ 25 г |

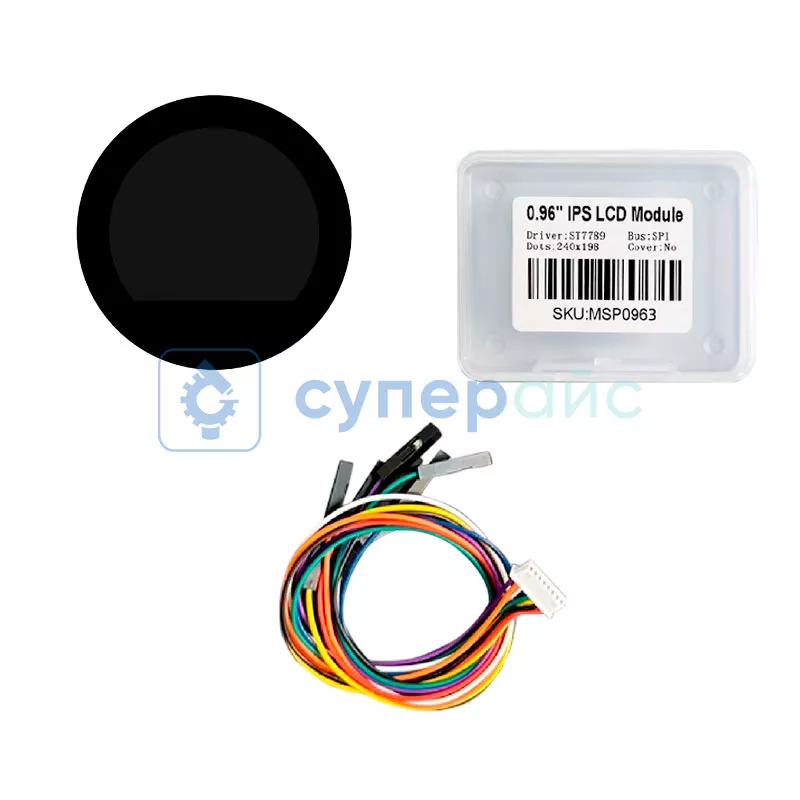

| Комплектация |

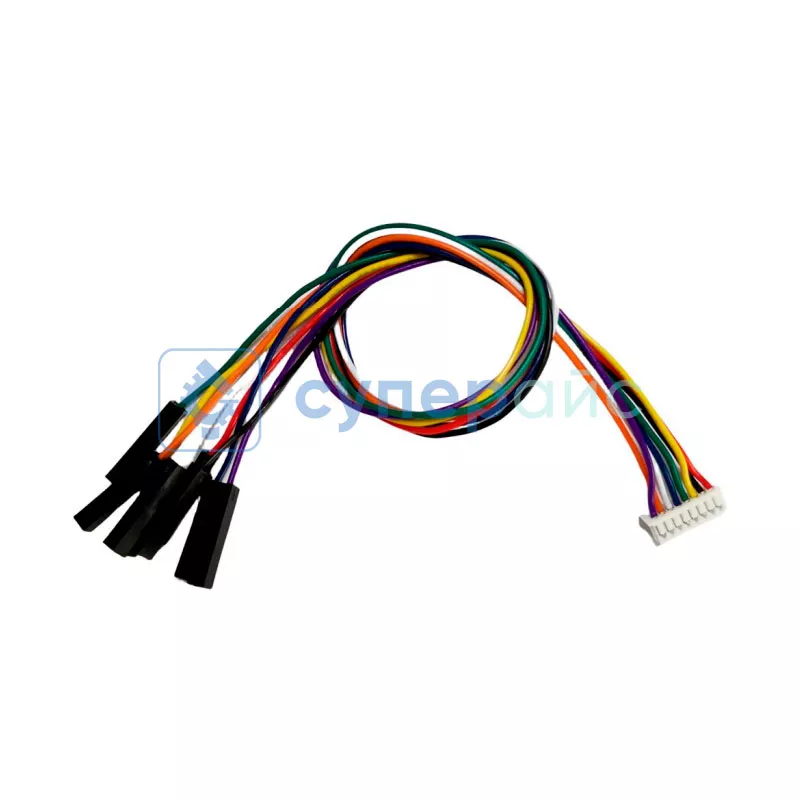

модуль дисплея MSP0963 - 1 шт кабель с шагом 1,25 мм (8pin) – 1 шт кейс – 1 шт |
Часто задаваемые вопросы
Какое разрешение и размер у этого дисплея?
Модуль MSP0963 имеет диагональ 0,96 дюйма и разрешение 240 х 198 точек. Активная область экрана составляет 24,408 x 20,137 мм, размер пикселя - 0,1017 x 0,1017 мм.
Сколько цветов отображает экран и какая у него матрица?
Панель типа IPS с глубиной цвета 65000 цветов и хорошими углами обзора во всех направлениях. Технология дисплея - TFT LCD, картинка остаётся читаемой при взгляде сбоку.
Как подключать модуль и какое напряжение нужно?
Дисплей работает по 4-проводному SPI через разъём на 8 контактов (GND, VCC, SCL, SDA, RES, DC, CS, BLK). Питание 5 или 3,3 В, при этом на 3,3 В подсветка будет тусклее. Ток подсветки - 40 мА.
С какими платами совместим модуль?
Заявлена поддержка Arduino, управление идёт через драйвер ST7789H2. Для вывода данных используется стандартный интерфейс SPI, так что модуль подойдёт и для других микроконтроллеров с этой шиной.
Для чего обычно берут такой круглый дисплей?
Его ставят как графический индикатор в компактных устройствах, часах, приборах и самодельных гаджетах. Круглая форма и диагональ 0,96 дюйма удобны там, где важен небольшой информативный экран.
Документация и ПО Модуля дисплея MSP0963
Название
Язык
Версия
Размер и тип
Руководство пользователя для модулей дисплея MSP0962 и MSP0963
Язык:
Русский
Размер и тип:
5 МБ,
pdf
