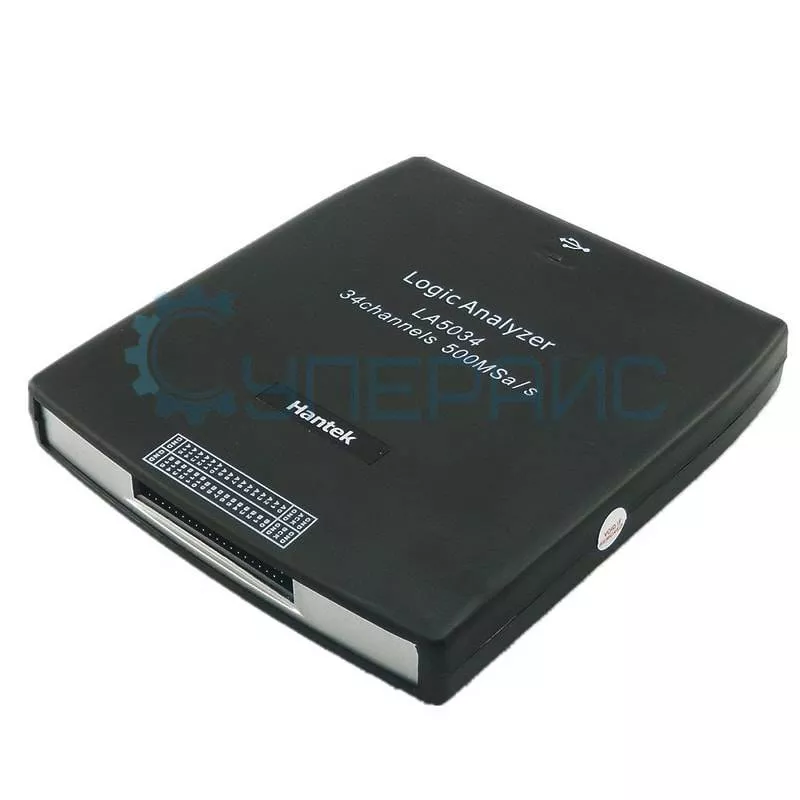

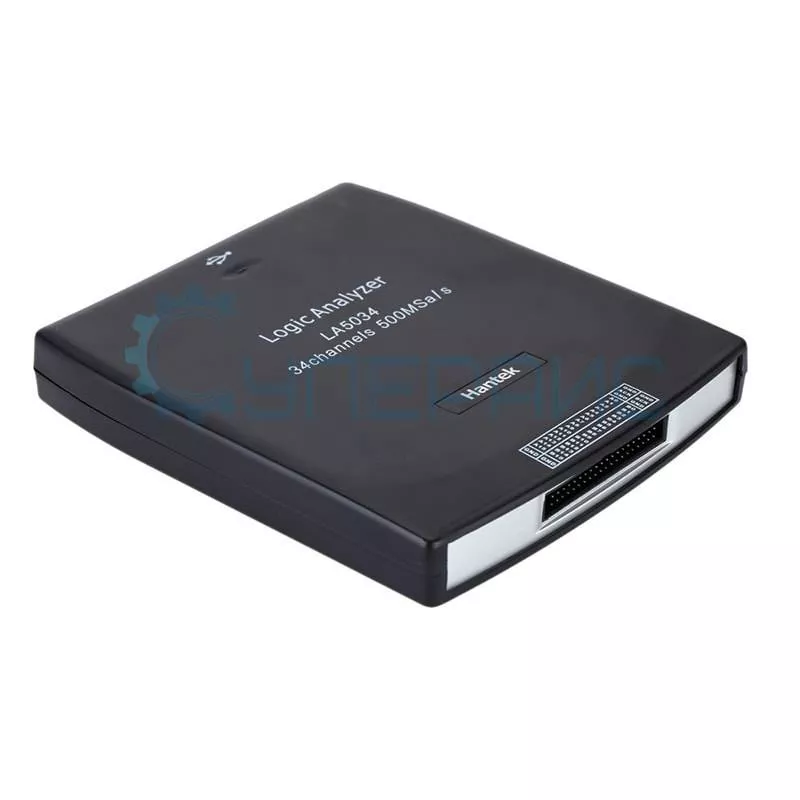

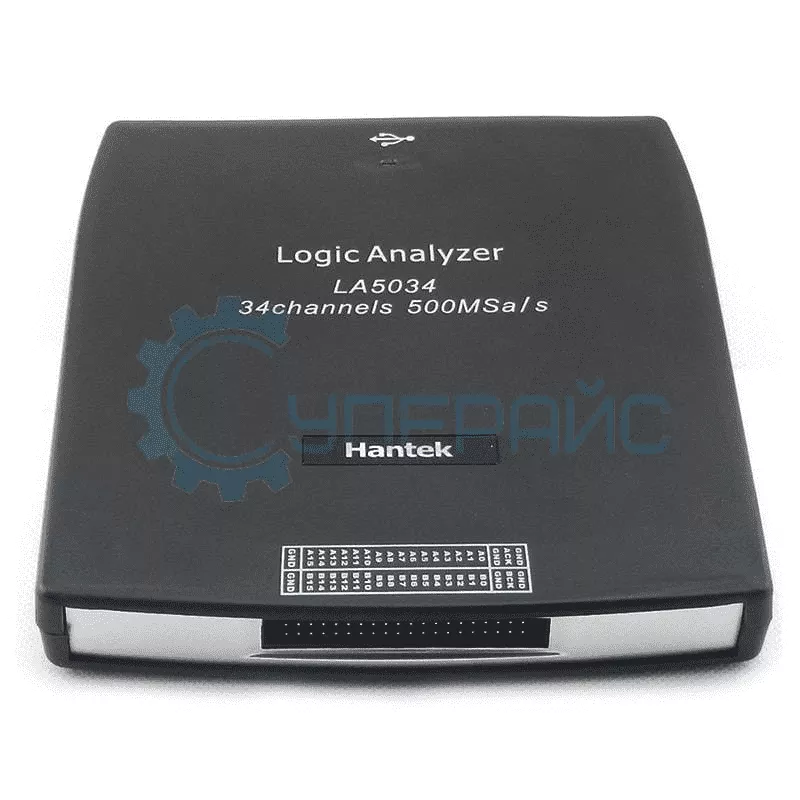

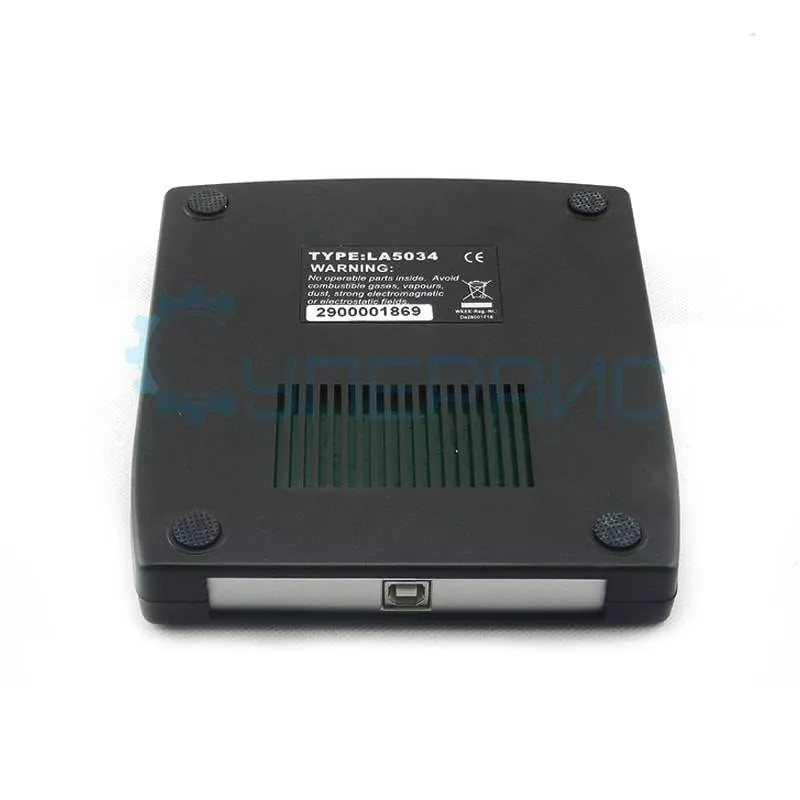

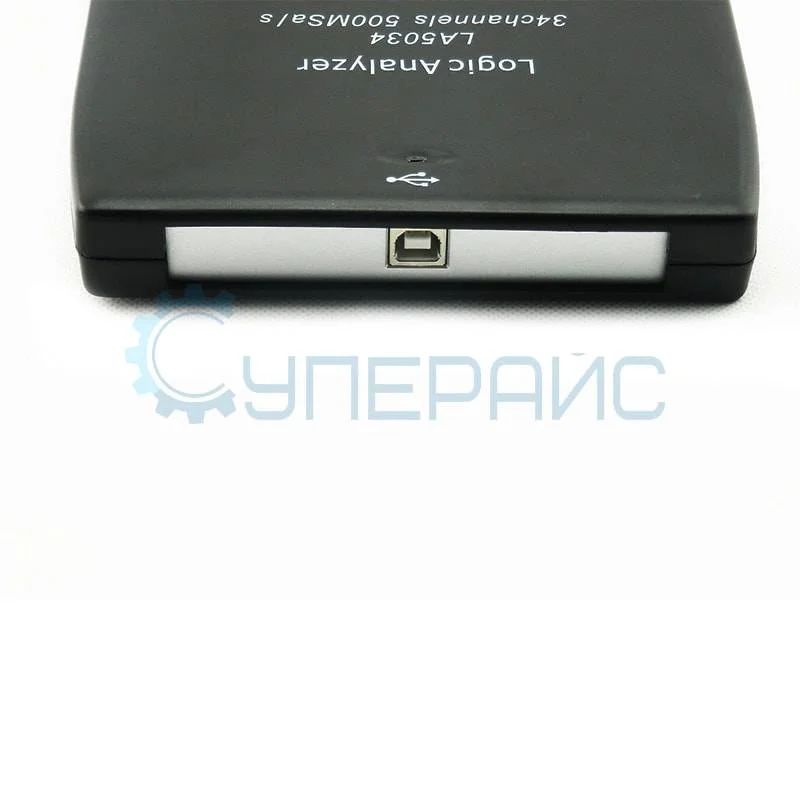

Логический анализатор Hantek LA-5034
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики логического анализатора | |
| Количество каналов | 34 |
| Максимальная частота дискретизации | 500 МГц |
| Полоса пропускания | 150 МГц |
| Глубина выборки | 2К значений |
|
Входное сопротивление |
200 K (C=10p) |
| Входное напряжение | от - 60 В до 60 В |
| Порог логического значения | от - 6 В до 6 В |
| Минимальное временное разрешение | 2 нс |
| Память | 68 Кбит (2 Кбит х 34) |
| Максимальная частота захвата (режим сжатия) | 200 МГц |
| Максимальная частота триггера | 250 МГц |
| Совместимые уровни входа | TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA |
| Защита от электростатики | до 15 кВ |
| Встроенный частотомер | |
| Общие характеристики | |
| Цвет | черный |
| Поддерживаемые операционные системы | Windows XP, 2000, Windows 7/8 |
| Диапазон температур хранения | -10°С - +60°С |
|
Питание |
USB порт |
| Габариты |
125 мм х 25 мм х 165 мм |
| Вес нетто |
500 г |

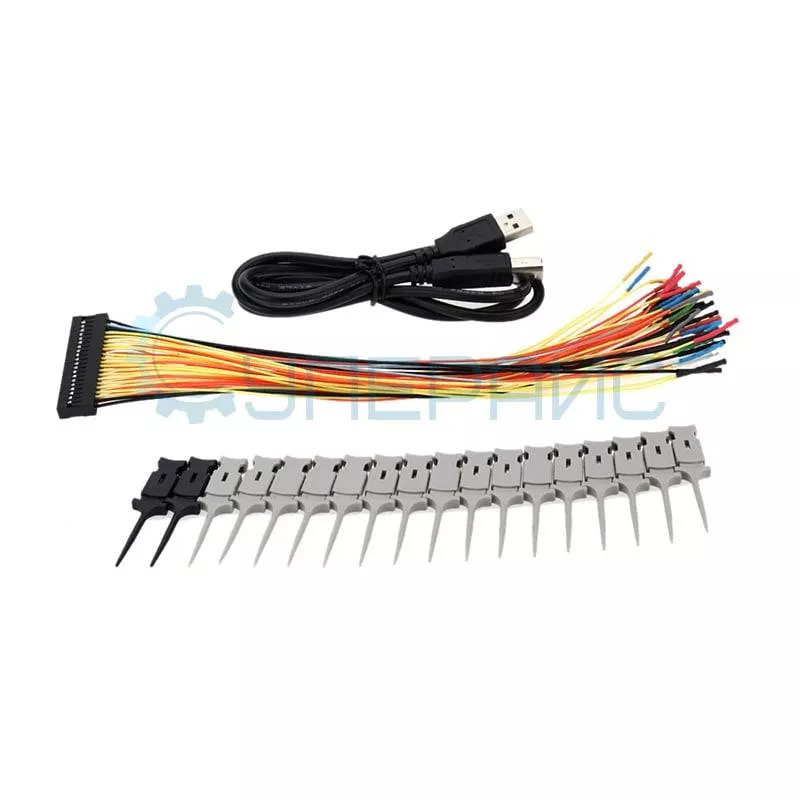

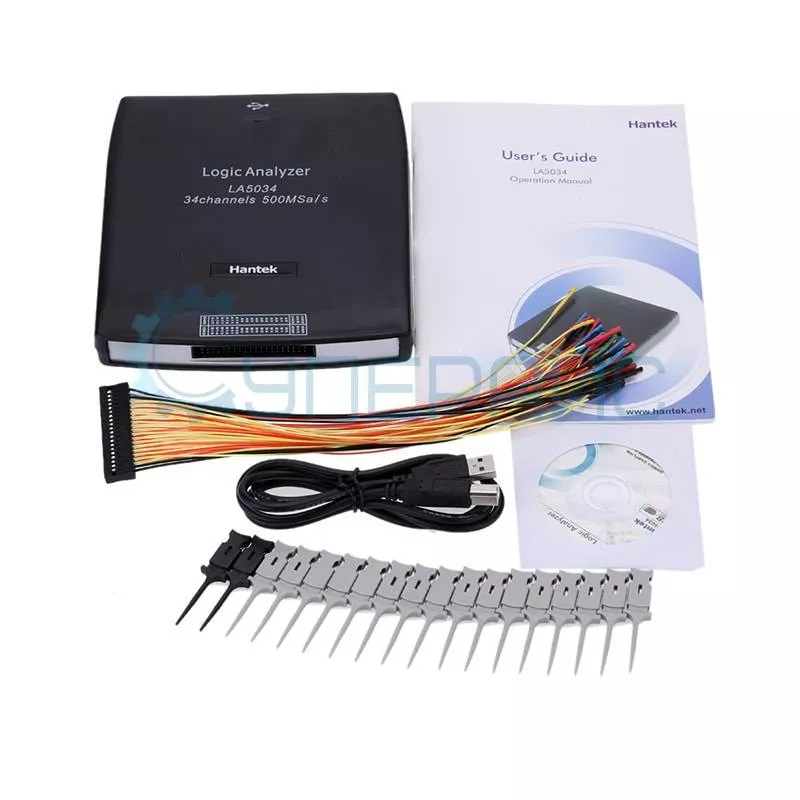

| Комплектация |
логический анализатор Hantek LA-5034 – 1 шт |
|
микрощупы (клипсы) – 18 шт кабель для щупов (гребенка) – 1 шт USB кабель – 18 шт диск с программным обеспечением инструкция по эксплуатации – 1 шт |
|
Логический анализатор LA-5034 Hantek – это многоканальный виртуальный прибор, необходимый для сбора и анализа потока цифровых последовательностей одновременно с нескольких каналов передачи. Многофункциональный прибор, с частотой семплирования до 500 МГц, обеспечивает высокую производительность и является хорошей заменой стационарного логического анализатора. LA-5034 имеет широкую полосу пропускания 150 Мгц, множество функций захвата цифровой информации и различные режимы установки триггера. Компактный и удобный, поддерживает большое количество уровней сигнала, и применим на разных операционных системах. Благодаря наличию USB порта можно быстро выгружать полученные данные на внешние носители во многих форматах для дальнейших исследований.
Программное обеспечение:
-
