Логический анализатор Saleae Logic8 analyzer

Логический анализатор Saleae Logic8 analyzer

Код товара: 1095

Array
(
    [0] => Array
        (
            [ID] => 34972
            [SRC] => /upload/iblock/590/5905b8151d2ff9fe5e68ed97da437b48.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 31738
            [SRC] => /upload/iblock/50c/50c2e99aed3550f518e401673f654dcb.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 31739
            [SRC] => /upload/iblock/b96/b96ce96489a16f2be143b05f0fe49f2a.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 31740
            [SRC] => /upload/iblock/1d0/1d0810fece7d6c134e7a7b1c838db193.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 31741
            [SRC] => /upload/iblock/d59/d59029e3a9ccdcdf3266b04e4b9cfb4f.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 31742
            [SRC] => /upload/iblock/602/60214df9ba3adbfaf9bfced9ff5ffe73.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Логический анализатор Saleae Logic8 analyzer
Логический анализатор Saleae Logic8 analyzer
Логический анализатор Saleae Logic8 analyzer
Логический анализатор Saleae Logic8 analyzer
Логический анализатор Saleae Logic8 analyzer
Логический анализатор Saleae Logic8 analyzer
879 руб.

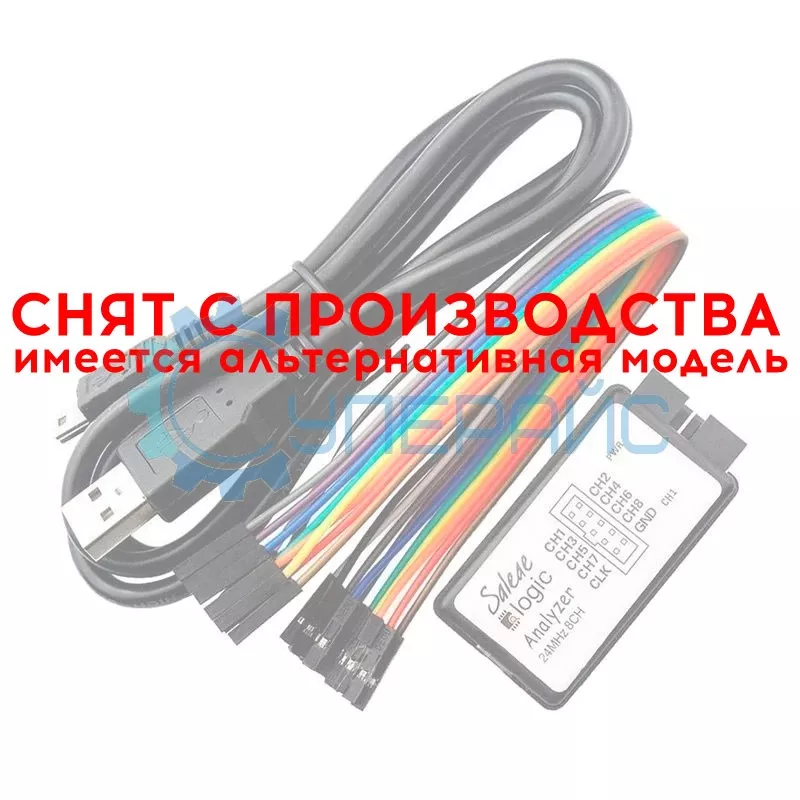

ВНИМАНИЕ! Производство Логического анализатора Saleae Logic8 analyzer ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой логический анализатор 8 каналов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Saleae Logic8 analyzer

Характеристики логического анализатора
Количество каналов
 8
Максимальная частота дискретизации 24 МГц
Пропускная способность
 24 МГц
Точность измерения длительности импульса
 42 нс
Максимальная глубина выборки
 10 Гб
Логические уровни
 5.3 В, 3.2 В
Диапазон входного напряжения -0.5 В / 5.25 В
Напряжение логического «0» -0.5 В / 0.8 В
Напряжение логической «1» 2.0 В / 5.25 В
Входное сопротивление
 100 кОм
Емкость 10 пФ
Наличие световой индикации да
Список фиксированных частот 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц,
2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц,
100 кГц, 50 кГц, 25 кГц;
Порт USB
Поддерживает последнюю версию saleae 1.1.15, ARM, FPGA
Общие характеристики
Стандарт CMOS logic thresholds 0.8 В
Поддерживаемые стандартные протоколы I2C, UART и д.р.

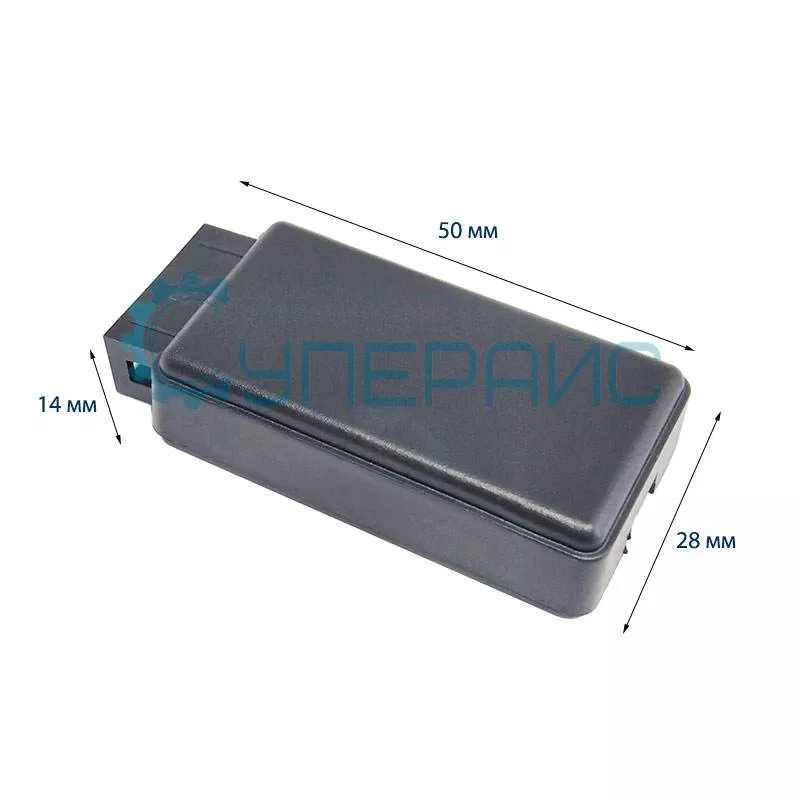

Размеры 50 мм х 28 мм х 14 мм
50 г

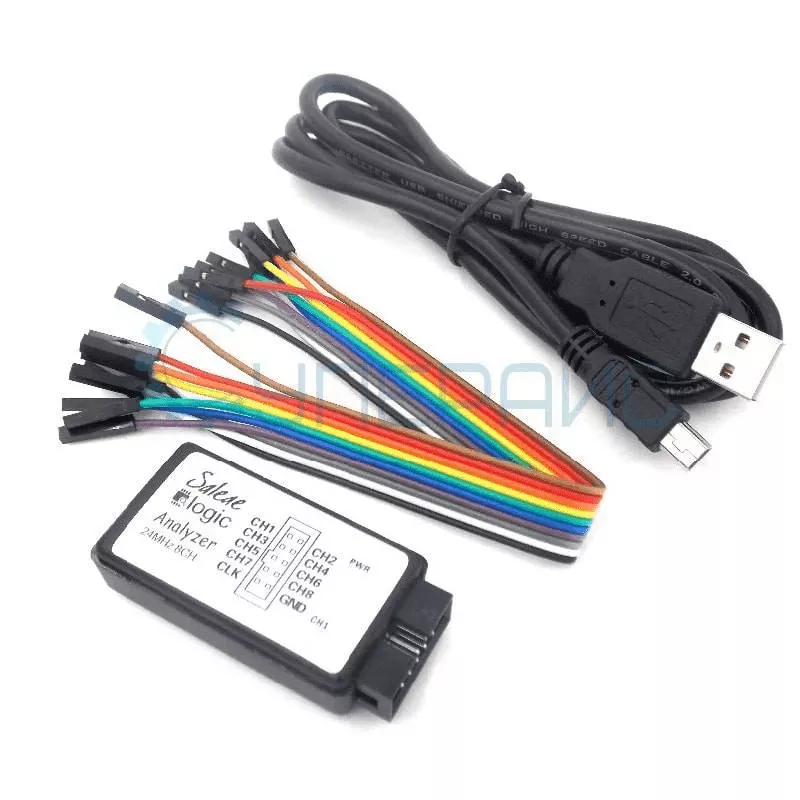

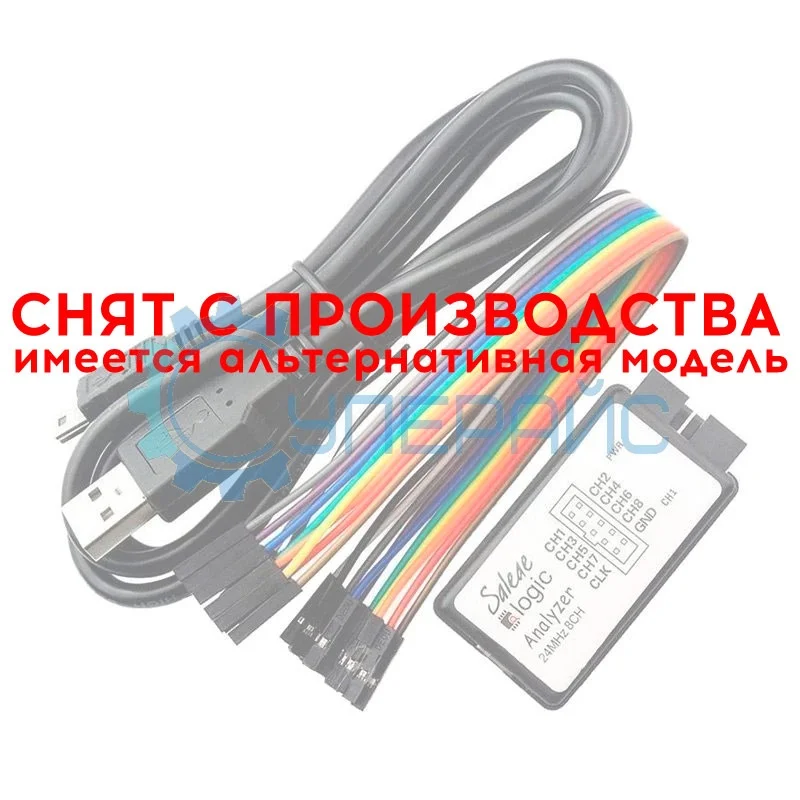

Комплектация логический анализатор Saleae Logic8 analyzer – 1 шт
кабель USB – 1 шт
ленточный кабель – 1 комплект

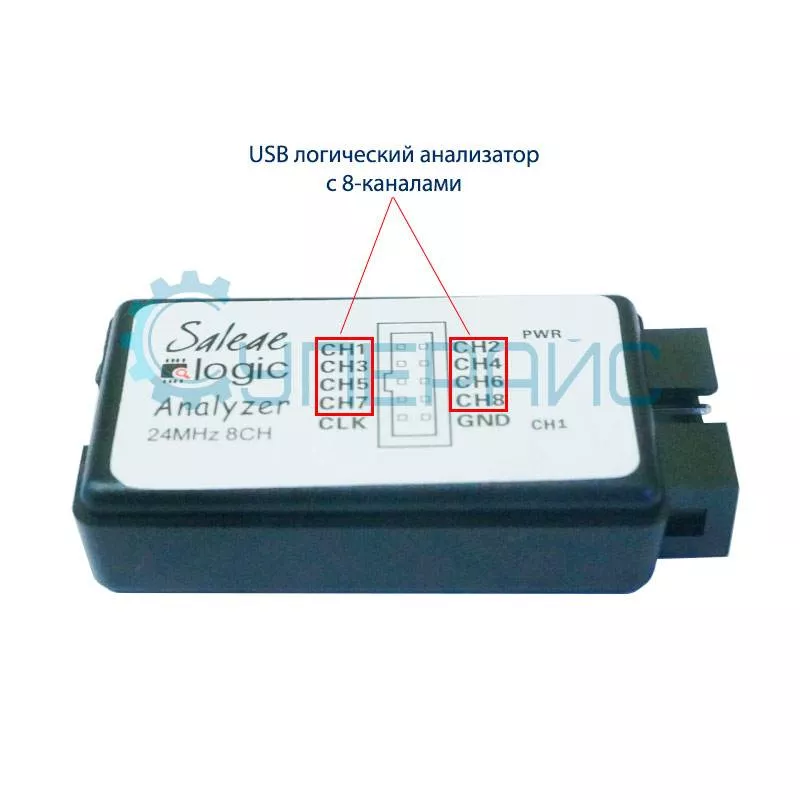

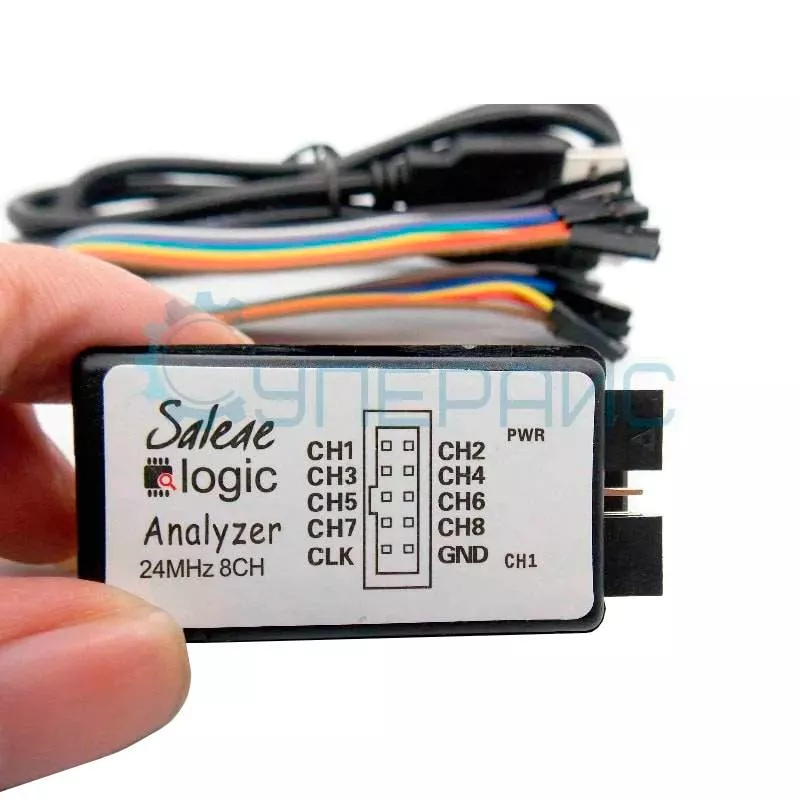

USB логический анализатор Saleae Logic 8 Analyzer

Недорогой измерительный прибор для записи и отображения на ПК последовательности цифровых сигналов. Цифровой анализатор имеет 8 каналов, обладает пропускной способностью и максимальной частотой дискретизации – 25 МГц. Поддерживает два логических уровня: 5,3 Вольт и 3,2 Вольт, хранит до 10 Гб данных.

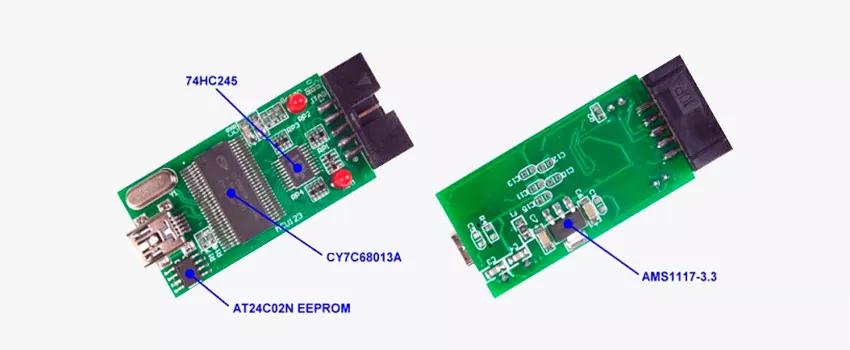

Ниже представлена картинка двух сторон печатной платы, расположенной в самом корпусе прибора. Стабилизатор AMS1117-3.3 уменьшает USB напряжение с 5 Вольт до 3,3 Вольт. CY7C68013A – микроконтроллер, работающий вместе с микросхемой EEPROM AT24C02N. Восемь входных сигналов подключаются через защитные резисторы к приемопередатчику шины с тремя состояниями 74HC245.

Печатная плата Saleae Logic8

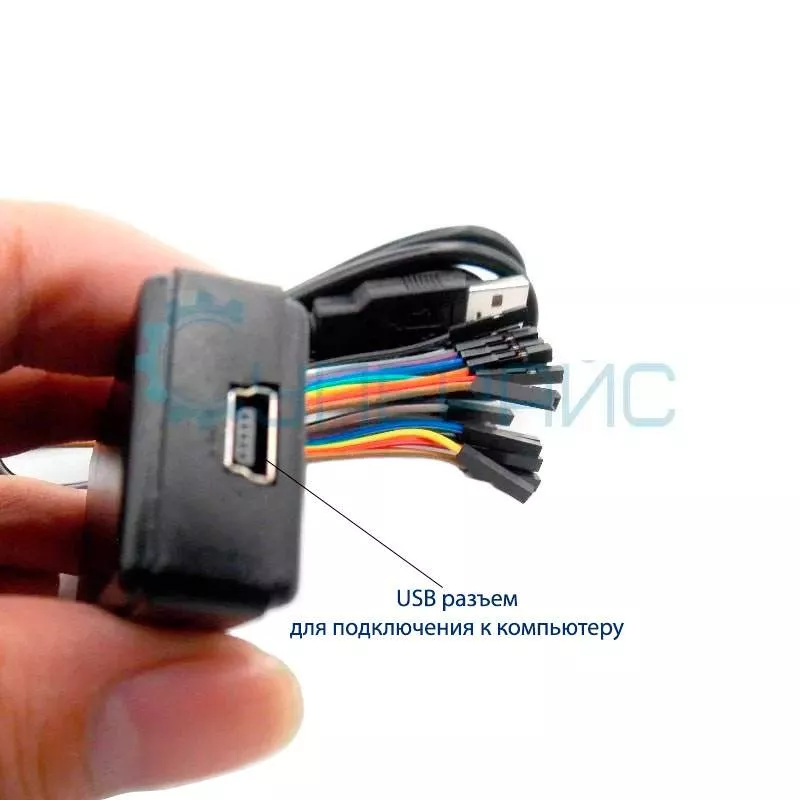

Логический анализатор имеет возможность подключения к компьютеру через USB кабель. Программное обеспечение поддерживается для операционной системы Windows 7,8 и 10 (32 или 64 бита).

В комплектацию цифрового 8-канального анализатора входит:

  • USB кабель
  • Ленточный кабель

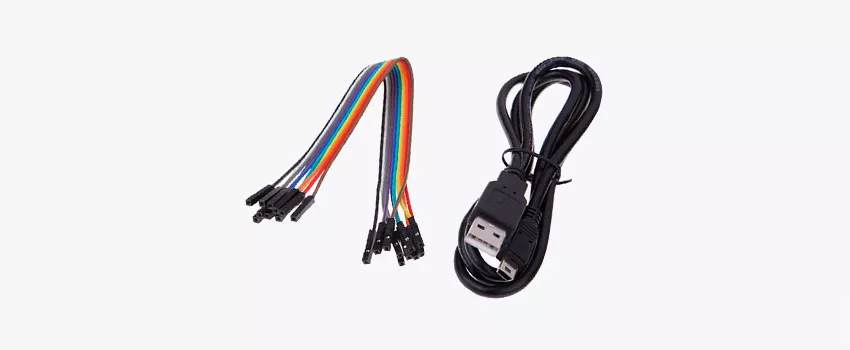

Комплектация Saleae Logic8

Малогабаритный анализатор имеет понятный пользовательский интерфейс. Вам не придется долго разбираться в настройках, можно сразу приступать к работе.
