Контроллер вывода Schneider Electric BMXDRA0815
Код товара: 29247
Гарантия 12 месяцев
О товаре Защита от перенапряжения на выходе
Напряжение дискретного выхода: 24 - 125 В / 24 - 240 В
Количество дискретных выходов: 8
Тип дискретного выхода: положительный
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защита от перенапряжения на выходе
Напряжение дискретного выхода: 24 - 125 В / 24 - 240 В
Количество дискретных выходов: 8
Тип дискретного выхода: положительный
Технические характеристики Schneider Electric BMXDRA0815
| Серия | Modicon X80 |
| Тип | модуль дискретного вывода с релейными выходами |
| Количество дискретных выходов | 8 в соответствии с EN/IEC 61131-2 |
| Тип дискретного вывода | положительный |
| Напряжение дискретного выхода |
24 - 240 В, 19 - 264 В пер. ток; 24 - 125 В 5 - 150 В пост. ток |
| Электрическое соединение | 20 каналов на клеммный блок |
| Частота сети | 50 / 60 Гц |
| Пределы частоты сети | 47 - 63 Гц |
| Источник питания датчика | 5 - 150 В / 19 - 264 В |
| Условный тепловой ток на открытом воздухе | 3 A |
| Сопротивление изоляции | > 10 МОм 500 В пост. тока |
| Рассеиваемая мощность | 3,6 Вт |
| Типовой потребляемый ток |
40 мА 3,3 В пост. ток; 101 мА 24 В пост. ток |
| Средняя наработка на отказ | 3200000 гн |
| Типы защиты |
защита от короткого замыкания; защита от перегрузки; защита от перенапряжения AC; защита от перенапряжения DC |
| Защита от перегрузки на выходе | есть, быстродействующий предохранитель на канал или группу каналов |
| Защита от перенапряжения на выходе |
разрядный диод на каждом выходе пост. ток; RС-цепочка на каждом выходе пер. ток; ограничитель выбросов ZNO на каждом выходе пер. ток |
| Защита от короткого замыкания на выходе | есть, быстродействующий предохранитель на канал или группу каналов |
| Минимальный коммутируемый ток | 1 мА 5 В пост. ток |
| Электрическая износостойкость |
AC-12: 200000 циклов в 48 ВА 24 В в 0 - 60 °C; AC-12: 300000 циклов в 48 ВА 48 В в 0 - 60 °C; AC-12: 150000 циклов в 96 ВА 48 В в 0 - 60 °C; AC-12: 300000 циклов в 110 ВА 100 - 120 В в 0…60 °C; AC-12: 150000 циклов в 220 ВА 100 - 120 В в 0…60 °C; AC-12: 300000 циклов в 220 ВА 200 - 250 В в 0…60 °C; AC-12: 150000 циклов в 500 ВА 200 - 250 В в 0…60 °C; AC-15: 700000 циклов в 10 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 24 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 48 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 700000 циклов в 10 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 24 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 300000 циклов в 48 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 100000 циклов в 96 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 1000000 циклов в 10 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 300000 циклов в 50 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 110 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 70000 циклов в 220 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 1000000 циклов в 10 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 50 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 110 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 150000 циклов в 220 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); DC-12: 200000 циклов в 24 Вт 24 В в 0 - 60 °C; DC-12: 150000 циклов в 48 Вт 24 В в 0 - 60 °C; DC-12: 150000 циклов в 40 Вт 48 - 60 В в 0 - 60 °C; DC-12: 100000 циклов в 45 Вт 100 - 125 В в 0 - 60 °C; DC-13: 100000 циклов в 10 Вт 24 В в 0 - 60 °C; DC-13: 60000 циклов в 24 Вт 24 В в 0 - 60 °C; DC-13: 40000 циклов в 48 Вт 24 В в 0 - 60 °C; DC-13: 40000 циклов в 40 Вт 48 - 60 В в 0 - 60 °C; DC-13: 100000 циклов в 15 Вт 100 - 125 В в 0 - 60 °C |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 57 х 117 х 117 мм |
| Вес нетто | 169 г |
| Вес брутто | 200 г |
| Комплектация | модуль Schneider Electric BMXDRA0815 – 1 шт |

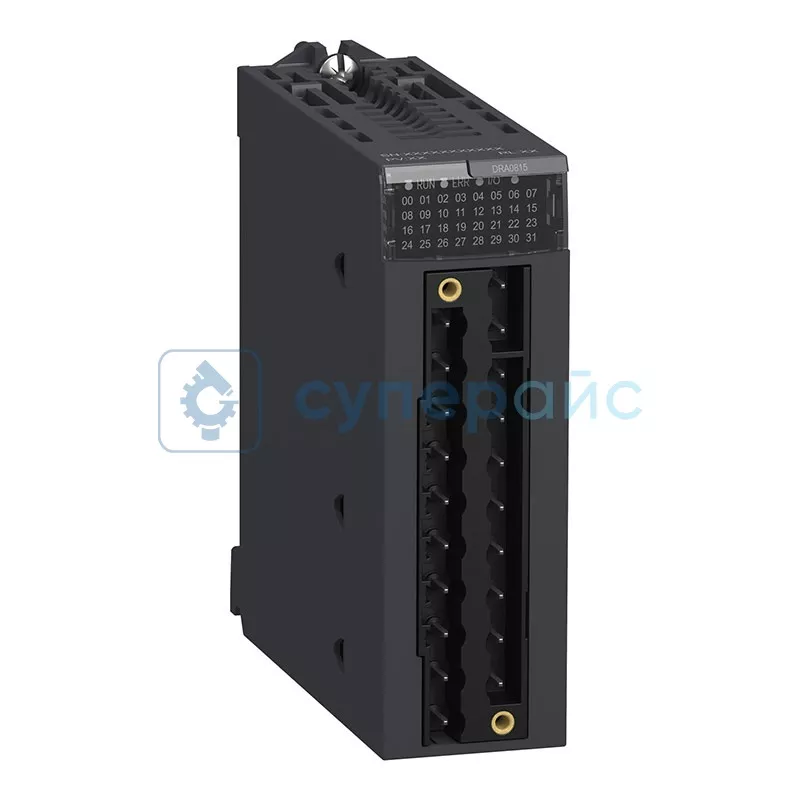

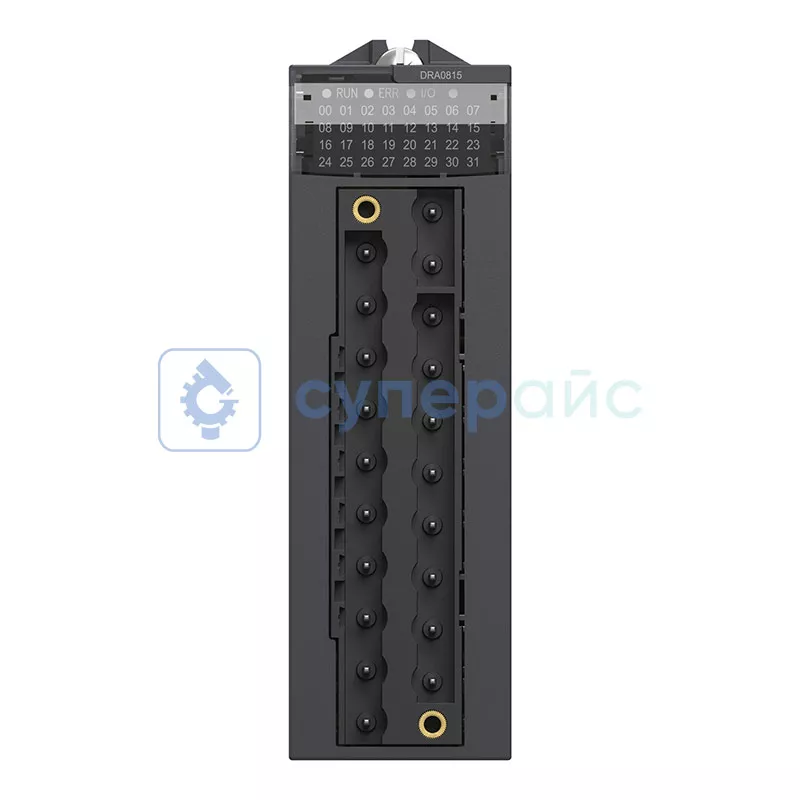

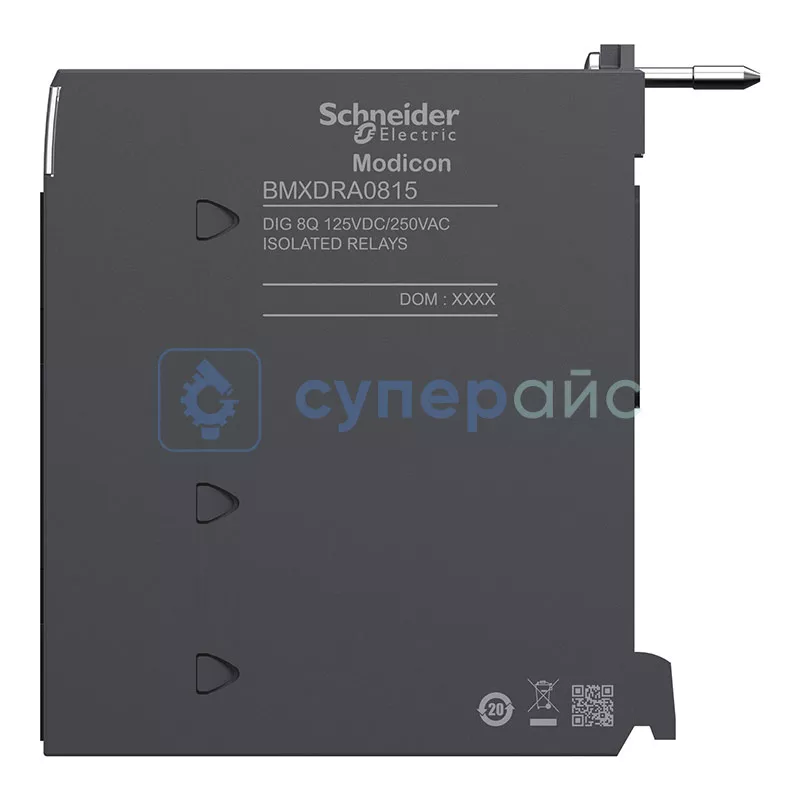

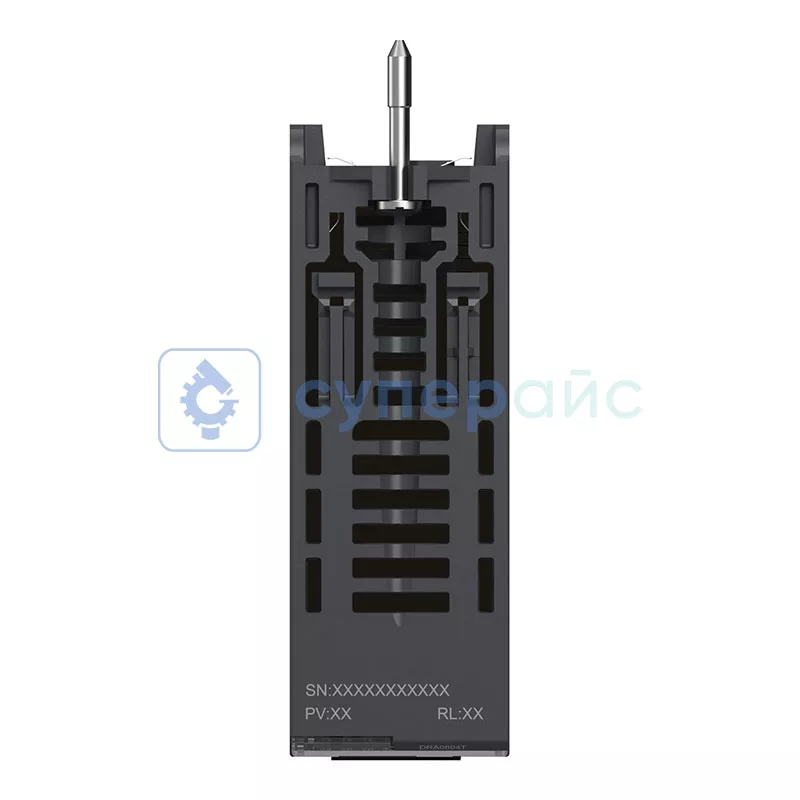

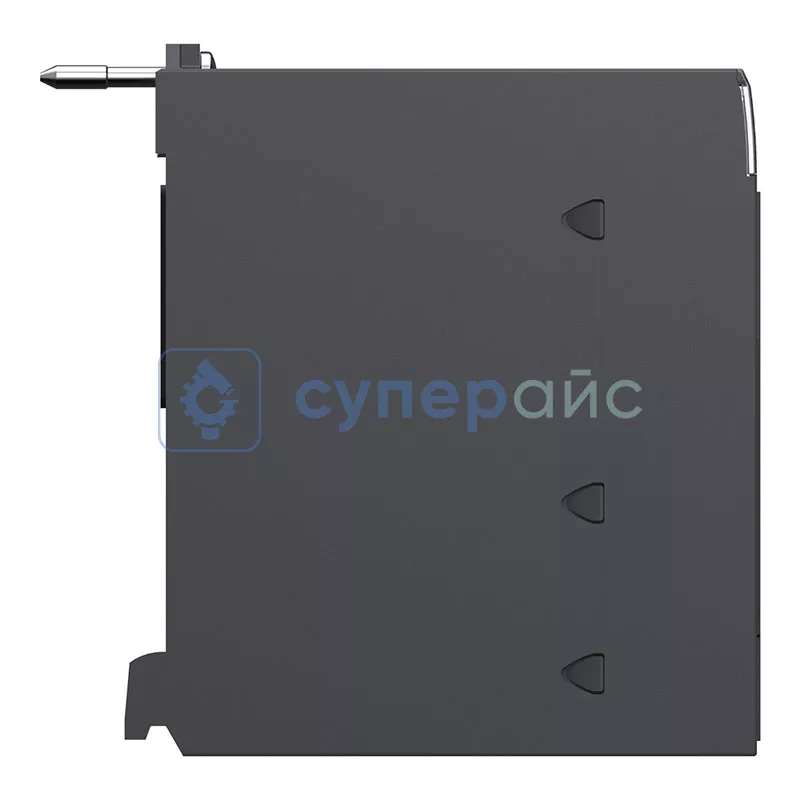

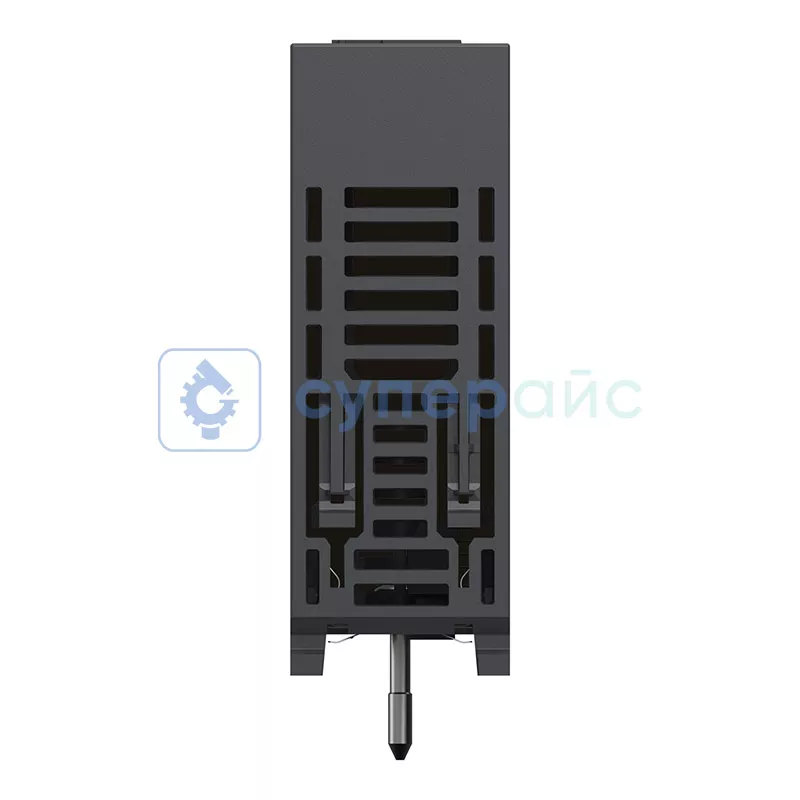

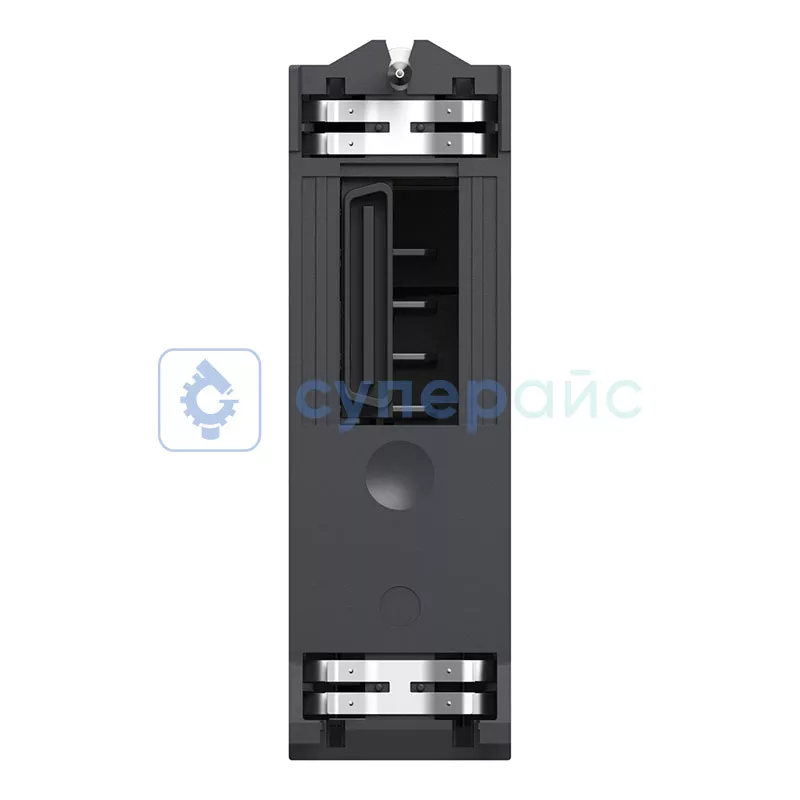

Модуль контроля вывода Schneider Electric BMXDRA0815
Контроллер портов вывода Schneider Electric BMXDRA0815 — это ключевой компонент систем управления, разработанный для интеграции в промышленные сети и автоматизированные линии. Устройство обеспечивает точное управление внешними устройствами через дискретные выходы, поддерживая работу в условиях повышенных нагрузок и нестабильных электромагнитных помех. Его применяют в логистических комплексах, производственных цехах и энергетических объектах, где критична бесперебойная коммутация сигналов.
Дискретные выходы и гибкость конфигурации
Контроллер оснащен восемью дискретными выходами положительного типа, работающими с напряжением от 24 до 240 В переменного тока и 24–125 В постоянного тока. Это позволяет подключать разнообразное оборудование: реле, сигнальные лампы и датчики. Каждый выход защищен быстродействующим предохранителем, что минимизирует риски при коротких замыканиях. Модуль совместим с другими компонентами серии Modicon X80, обеспечивая простую интеграцию в существующую инфраструктуру.
Защита и устойчивость к внешним воздействиям
BMXDRA0815 отличается многоуровневой защитой, включая RC-фильтры для подавления помех и разрядные диоды для гашения перенапряжений. Устройство выдерживает перепады температур от 0 до 60°C и влажность до 95%, сохраняя стабильность даже в неотапливаемых помещениях или под открытым небом (при условии защиты корпуса). Степень защиты IP20 гарантирует безопасность от случайных касаний, но требует установки в шкафы управления для предотвращения попадания пыли и влаги.
Энергоэффективность и диагностика
Модуль оптимизирован для энергосбережения: потребляемый ток составляет всего 40 мА при 3,3 В, что снижает нагрузку на источник питания. Встроенные светодиодные индикаторы упрощают диагностику: зеленые метки отображают активность каналов, а красные сигнализируют об ошибках. Это позволяет быстро локализовать неисправность, сокращая время простоя оборудования.
Модуль Schneider Electric BMXDRA0815 — это решение для тех, кто ценит долговечность и стабильность. Его защитные функции, широкий диапазон рабочих напряжений и совместимость с промышленными стандартами делают его незаменимым в автоматизации сложных процессов. Интегрируя этот контроллер, вы обеспечиваете не только эффективное управление оборудованием, но и безопасность всей системы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
