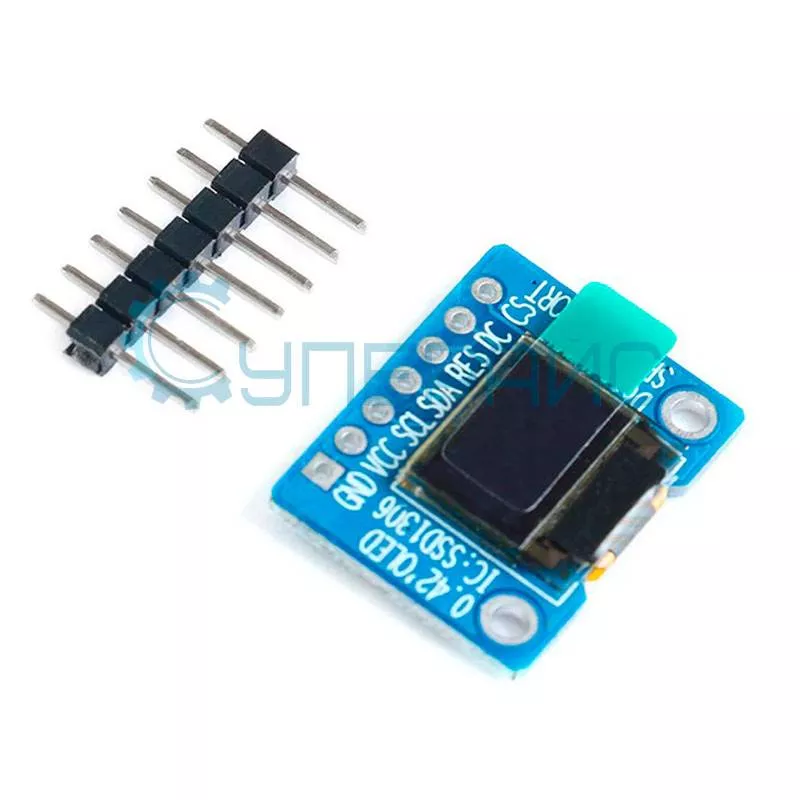

OLED дисплей 0.42 дюйма, I2C/SPI, белый (модуль для Arduino)
Код товара: 10502
Гарантия 3 месяца
О товаре Размер экрана: 0.42"
Цвет изображения: белый
Разъем: 7-pin (GND, VCC, SCL, SDA, RES, DC, CS)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Размер экрана: 0.42"
Цвет изображения: белый
Разъем: 7-pin (GND, VCC, SCL, SDA, RES, DC, CS)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.42"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED |
|
Размер экрана |
0.42" |
| Разрешение |
72 х 40 |
| Цвет изображения | белый |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1306 |
| Разъем | 7-pin |
|

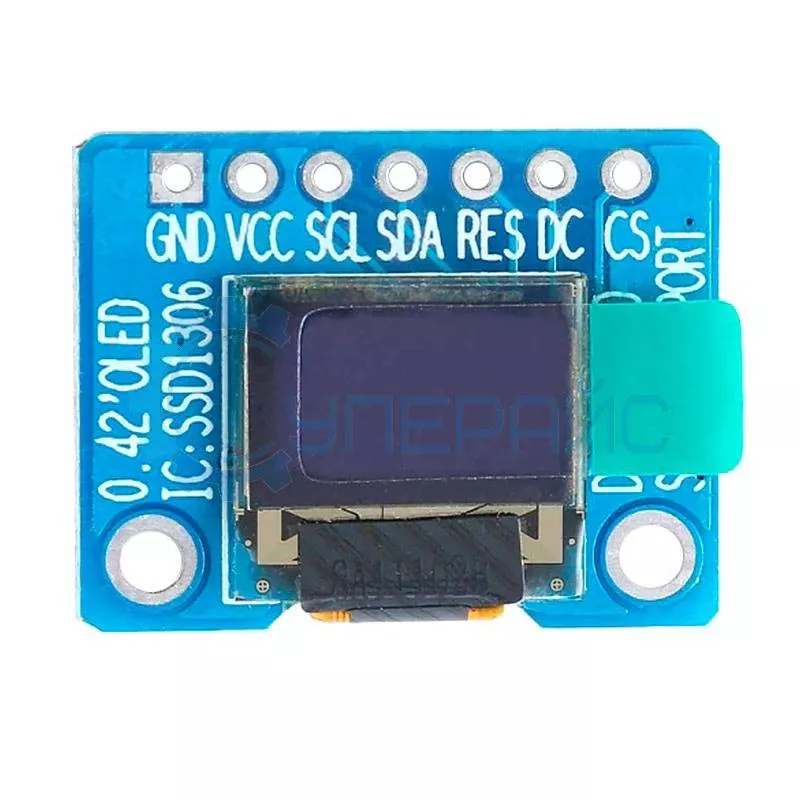

Цоколёвка разъема: |
GND: общий VCC: напряжение питания (3.3 В - 5 В), SCL: шина тактирования данных, SDA: шина данных RES: перезагрузка, сигнал сброса, активный низкий уровень DC: выбор команды/данные, низкий уровень для команд, высокий для данных CS: активный низкий уровень |
| Общие характеристики | |
| Интерфейс |
SPI/IIC, по умолчанию SPI |
| Энергопотребление |
при полном свечении экрана 0.08 Вт |
| Рабочее напряжение |
3.3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 20°С - 60°С |
| Температура хранения |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 17 х 22 мм |
| Размер экрана | 12 х 5.18 мм |
| Вес |
∼ 12 грамм |
| Комплектация |
OLED дисплей 0.42" белый - 1 шт |
Подключение к Arduino UNO
| SSD1331 |
Arduino UNO |
Arduino Mega |
|
GND |
GND |
GND |
|
VCC |
3.3 V |
3.3 V |
|
SCL |
D13 | D52 |
|
SDA |
D11 | D51 |
| RST | D8 | D8 |
| DC | D9 | D9 |
| CS | D10 | D10 |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
