OLED дисплей 0.96 дюйма 128x64, I2C IIC, двухцветный (желто-синий), модуль для Arduino
Артикул (код товара): 10324
230 ₽
230 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 80 шт.
Артикул (код товара)
10324
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OLED 0.96 дюйма 128x64
Общие данные
Артикул (код товара)
10324
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание OLED 0.96 дюйма 128x64
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.96"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
0.96" |
| Разрешение |
128 х 64 |
| Цвет изображения |
двухцветный (желто-синий) |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1306 |
| Разъем | 4-pin |
|
Цоколёвка разъема: |
VCC: напряжение питания (3.3 В - 5 В) GND: общий SDA: шина данных SCL: шина тактирования данных |
| Общие характеристики | |
| Интерфейс |
I2C IIC |
| Энергопотребление |
при полном свечении экрана 0.04 Вт |
| Рабочее напряжение |
3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |

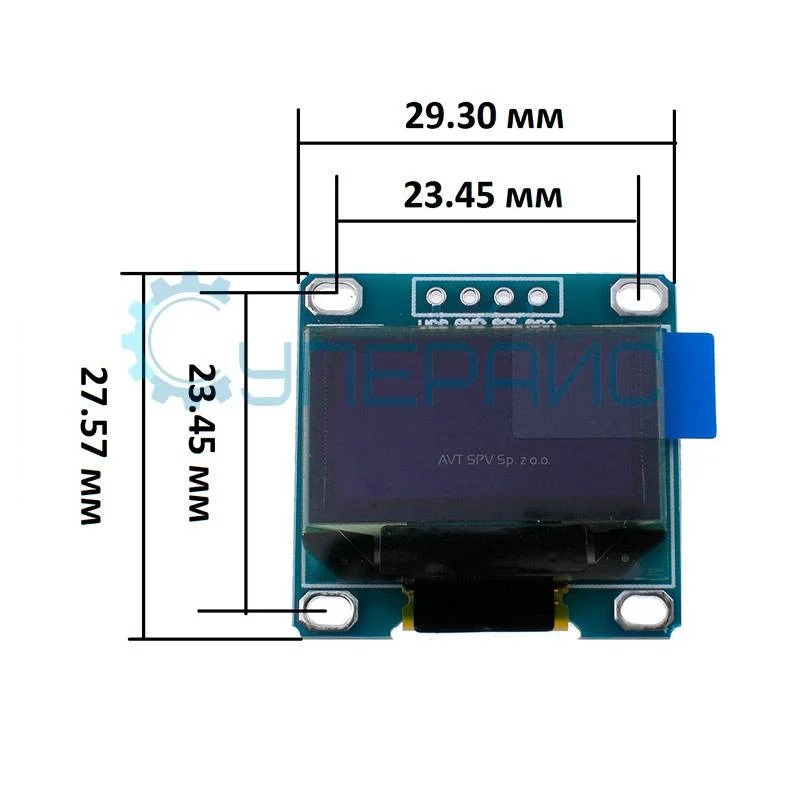

| Размер платы | 29.3 х 27.57 мм |
| Размер дисплея | 23.45 х 23.45 мм |
| Габариты упаковки | 35 х 35 х 20 мм |
| Вес брутто | 8 г |
| Комплектация |
OLED дисплей 0.96" двухцветный (желто-синий) - 1 шт |
Схема подключения к Arduino UNO
| SSD1306 | Arduino UNO |
| GND | GND |
| VCC | 5V |
| SCL | A5 |
| SDA | A4 |
Часто задаваемые вопросы
Какой драйвер стоит в этом OLED-модуле и какой адрес I2C?
Контроллер - SSD1306, стандартный адрес на шине I2C - 0x3C. В редких случаях встречается 0x3D, но это легко проверить сканером шины при подключении к Arduino.

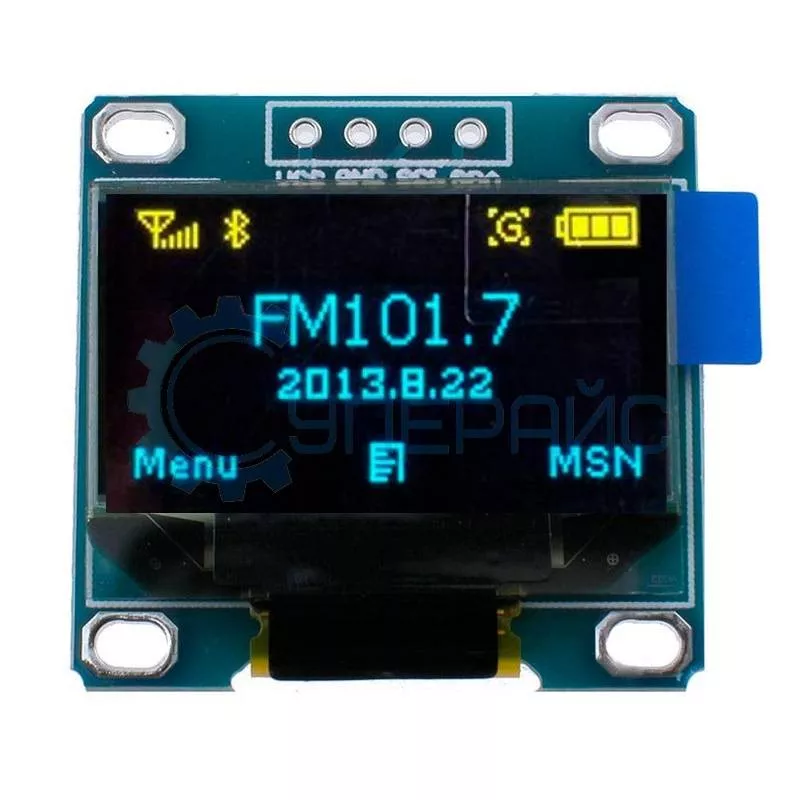

Что означает «двухцветный» и как это выглядит на практике?
Верхняя часть экрана (первые 16 строк) светится жёлтым, нижняя - синим. Это не полноцветный экран, но позволяет разделить зону заголовка и зону данных, не перегружая интерфейс.
Какое потребление тока и можно ли использовать с батарейным питанием?
При типичной яркости - 20–30 мА. Это в 5–10 раз меньше, чем у TFT-аналогов, поэтому модуль идеально подходит для портативных устройств на батарейках или Li-Po.
Подойдёт ли дисплей для ESP32 и Raspberry Pi?
Да, библиотека Adafruit_SSD1306 или u8g2 поддерживает все платформы. На ESP32 используется I2C на пинах 21/22, на Raspberry Pi - шина по умолчанию через GPIO2/GPIO3.
Какой размер символа и сколько строк помещается на экран?
При стандартном шрифте 8x6 - 21 символ в ширину и 8 строк. Для кириллицы стандартной библиотеки нужен либо увеличенный шрифт, либо сторонняя прошивка, тогда строк станет 4–6.
Документация и ПО OLED 0.96 дюйма 128x64
Название
Язык
Версия
Размер и тип
Блиблиотека OLED дисплея для STM32 микроконтроллеров
Язык:
Размер и тип:
208 Кб,
rar
rar
Библиотека для управления OLED дисплеями в Arduino (UNO)
Язык:
Размер и тип:
125 Кб,
rar
rar
