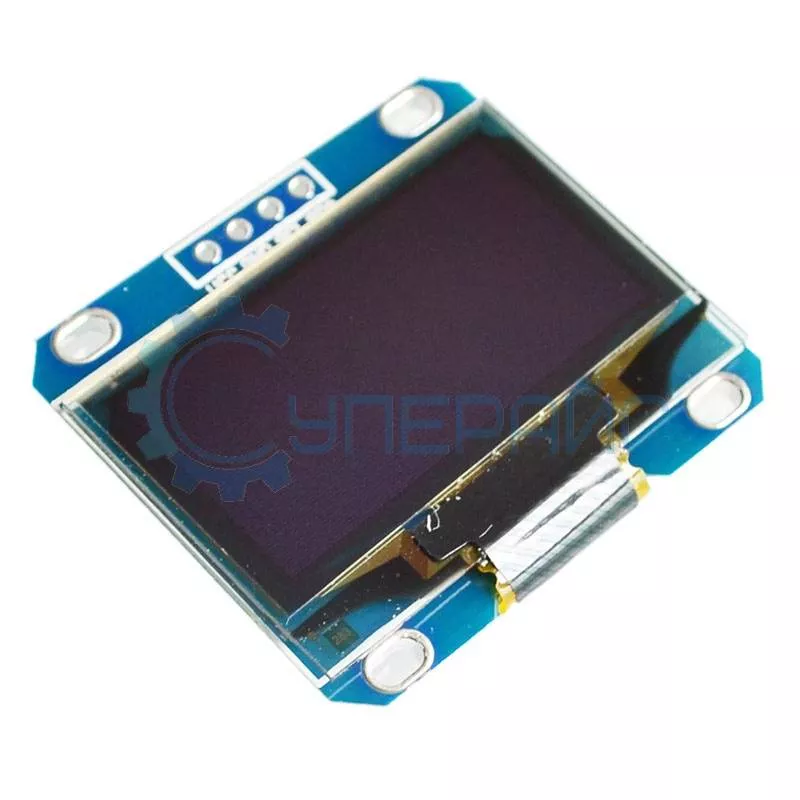

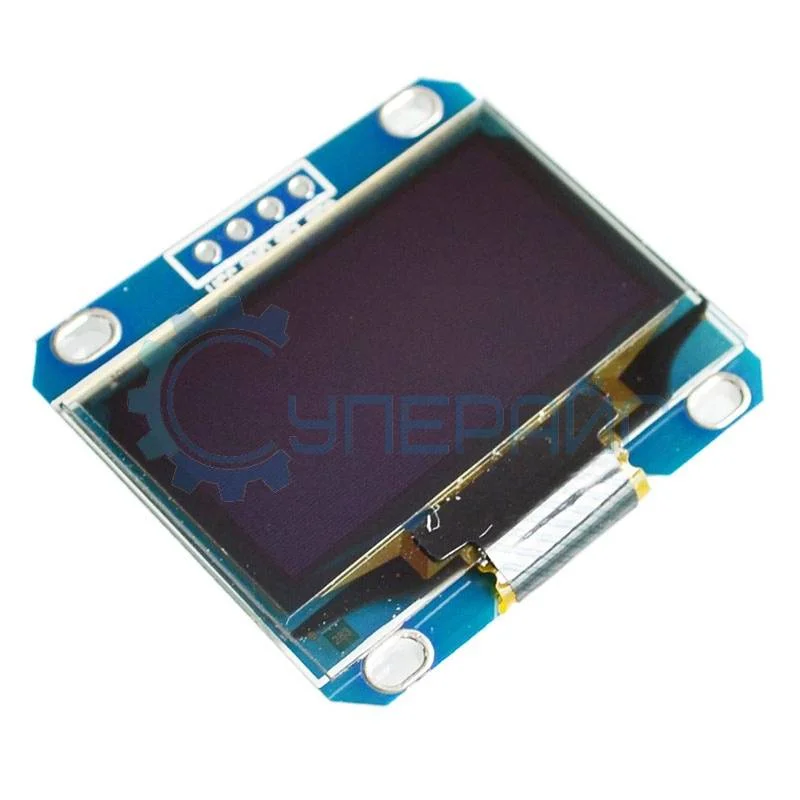

OLED дисплей 1.3 дюйма I2C, 128X64, синий (модуль для Arduino)
Артикул (код товара): 10445
250 ₽
250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 98 шт.
Артикул (код товара)
10445
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OLED 1.3 дюйма I2C
Общие данные
Артикул (код товара)
10445
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание OLED 1.3 дюйма I2C
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 1.3"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
1.3" |
| Разрешение |
128 х 64 |
| Цвет изображения | синий |
| Угол обзора |
> 170° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSH1106 |
| Разъем | 4-pin |
|
Цоколёвка разъема: |
VCC: напряжение питания (3.3 В - 5 В), GND: общий SCL: шина тактирования данных, SDA: шина данных |
| Общие характеристики | |
| Интерфейс |
I2C |
| Энергопотребление |
при полном свечении экрана 0.08 Вт |
| Рабочее напряжение |
3.3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |

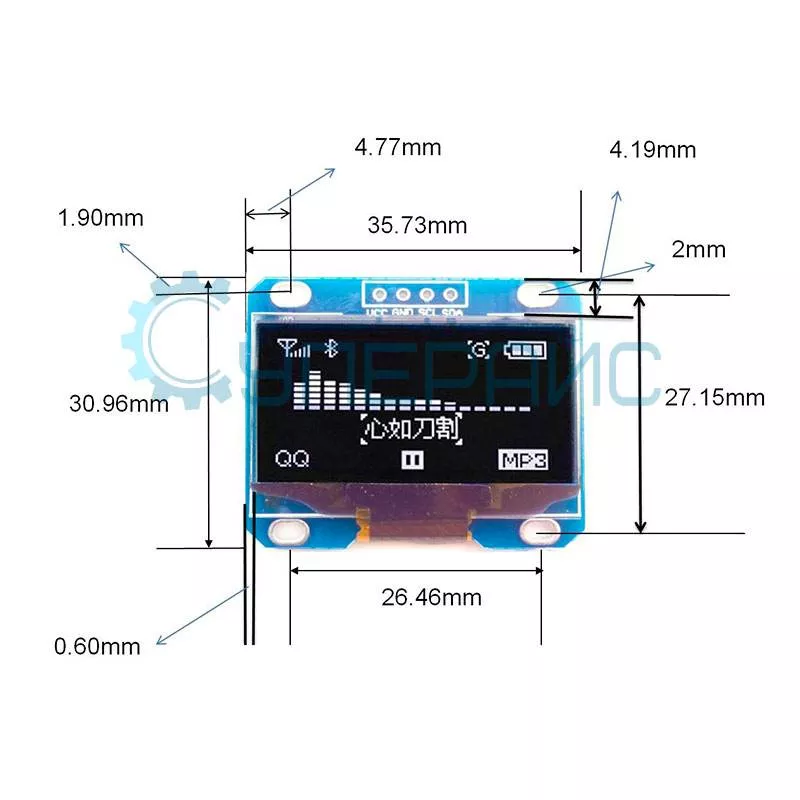

| Размер модуля | 35.7 х 30.9 х 4 мм |
| Габариты упаковки | 35 х 35 х 20 мм |
| Вес |
∼ 7 грамм |
| Комплектация |
OLED дисплей 1.3" синий - 1 шт |
Схема подключения к Arduino UNO
| SSH1106 | Arduino UNO |
| GND | GND |
| VCC | 5V |
| SCL | A5 |
| SDA | A4 |
Часто задаваемые вопросы
Какие контроллеры совместимы с OLED дисплеем 1.3 I2C?

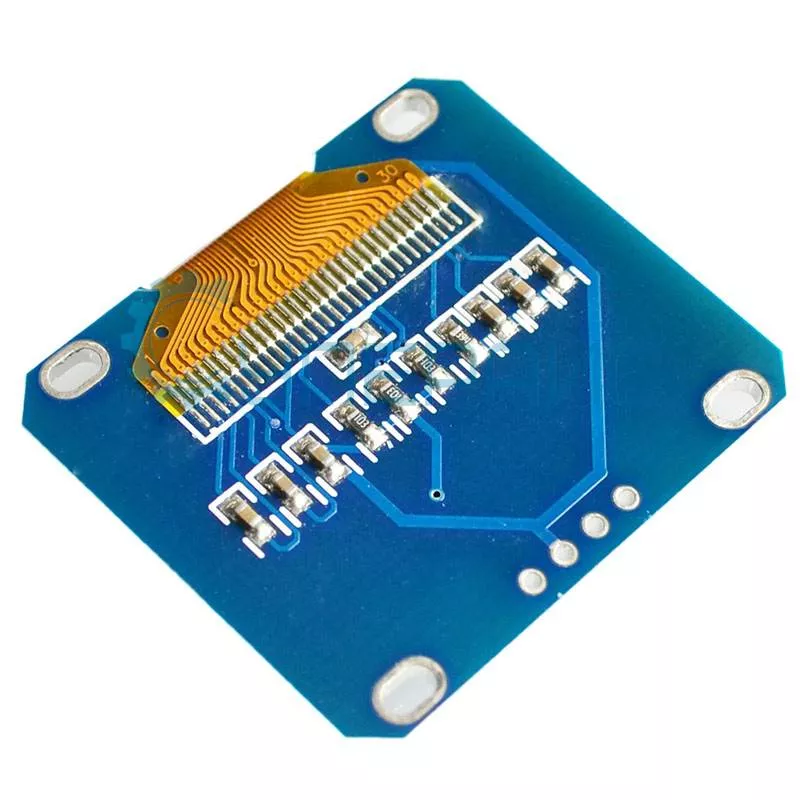

Модуль построен на чипе SH1106 и совместим с Arduino, ESP8266, ESP32, Raspberry Pi, STM32 и любыми платами с I2C-шиной. Адрес на шине - 0x3C или 0x3D в зависимости от перемычки на обратной стороне платы.
Какая скорость обновления экрана и есть ли подёргивание?
При частоте I2C 400 кГц полное обновление экрана занимает около 40 мс, что даёт 25 FPS. Для статичных интерфейсов и простой анимации этого достаточно. При частом обновлении больших областей рекомендуется использовать библиотеку с поддержкой page-flipping.
Можно ли использовать дисплей с 3.3 В логикой?
Да, модуль питается от 3,3–5 В через стабилизатор, а I2C-линии толерантны к 5 В. Если контроллер работает на 3,3 В, подключайте напрямую. На 5 В Arduino подключение тоже безопасно благодаря встроенным резисторам подтяжки.
Как реализовать русские шрифты на этом OLED?
Штатные библиотеки Adafruit и u8g2 поддерживают кириллицу через включение соответствующего шрифта. Русские символы занимают больше памяти программ: полный набор в u8g2 добавляет около 8 КБ. Для экономии памяти используйте только нужные глифы или храните шрифт во flash.
Чем синий OLED отличается от белого и какой срок службы?
Синий OLED имеет максимальную яркость 120 кд/м² и немного меньший срок службы до 50 % просадки яркости - около 30 000 часов при 25 °C. Белые OLED ярче, но синие выглядят контрастнее в тёмных корпусах. Для постоянно включённых экранов рекомендуем скринсейвер с пиксельной заставкой.
Документация и ПО OLED 1.3 дюйма I2C
Название
Язык
Версия
Размер и тип
Спецификация на микросхему SH1106 (Datasheet)
Язык:
Английский
Размер и тип:
1.27 Мб,
PDF
Библиотека для работы с контроллерами 51 серии на интерфейсе IIC
Язык:
Размер и тип:
84 Кб,
rar
rar
Блиблиотека OLED дисплея для STM32 микроконтроллеров
Язык:
Размер и тип:
208 Кб,
rar
rar
Библиотека для управления OLED дисплеями в Arduino (UNO)
Язык:
Размер и тип:
125 Кб,
rar
rar
