OLED дисплей I2C IIC 0.96 дюйма 128X64 белый (модуль для Arduino, обновленная версия)
Артикул (код товара): 10339
НДС 22%
290 ₽
290 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 85 шт.
Артикул (код товара)
10339
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OLED 0.96 дюйма 128x64
Общие данные
Артикул (код товара)
10339
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание OLED 0.96 дюйма 128x64
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OLED дисплея 0.96"
| Характеристики OLED дисплея | |
| Тип матрицы |
OLED (не требуется подсветка дисплея) |
|
Размер экрана |
0.96" |
| Разрешение |
128 х 64 |
| Цвет изображения | белый |
| Угол обзора |
> 160° |
| Поддержка платформ |
полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д. |
| Драйвер IC |
SSD1306 |
| Разъем | 4-pin |
|

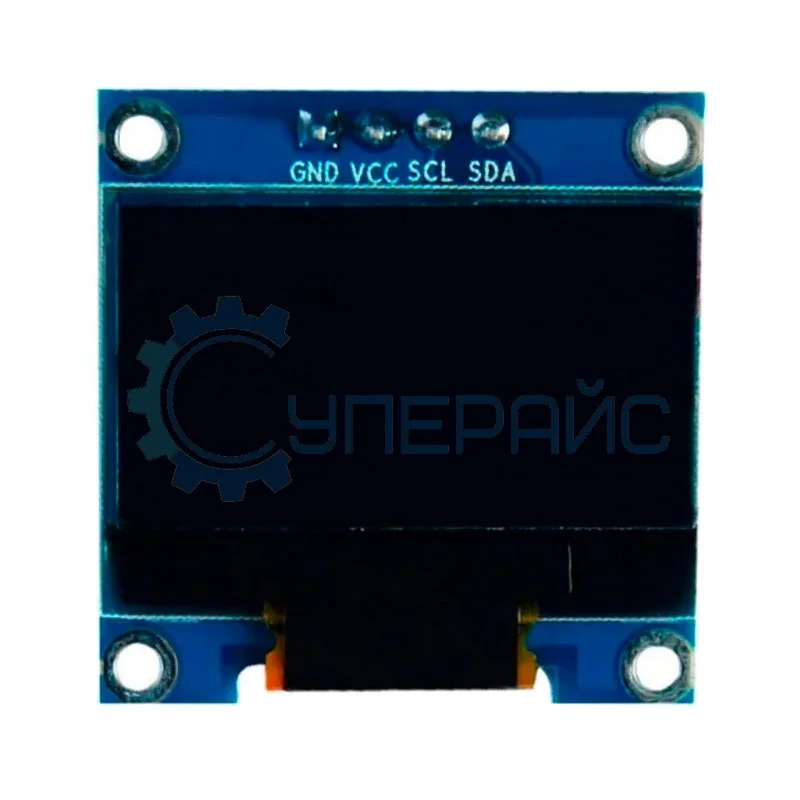

Цоколёвка разъема: |
GND: общий VCC: напряжение питания (3.3 В - 5 В) SDA: шина данных SCL: шина тактирования данных |
| Общие характеристики | |
| Интерфейс |
I2C IIC |
| Энергопотребление |
при полном свечении экрана 0.04 Вт |
| Рабочее напряжение |
3 В ~ 5 В, постоянного тока |
|
Рабочая температура |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |

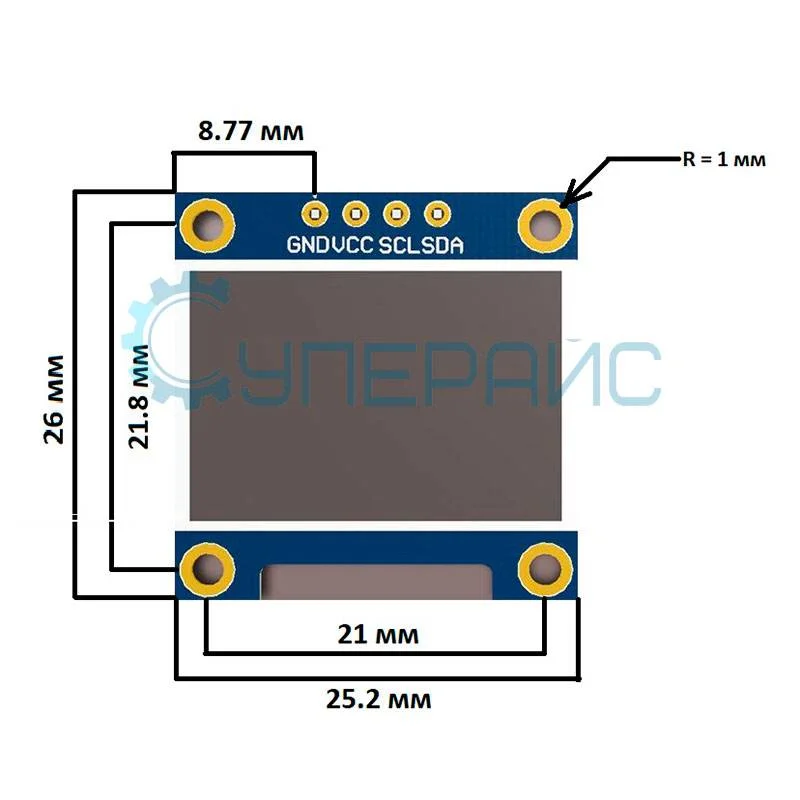

| Размер платы | 29.3 х 27.57 мм |
| Размер дисплея | 23.45 х 23.45 мм |
| Габариты упаковки | 35 х 35 х 20 мм |
| Вес нетто | 5 г |
| Вес брутто | 14 г |
| Комплектация |
OLED дисплей 0.96" белый - 1 шт |
Схема подключения к Arduino UNO
| SSD1306 | Arduino UNO |
| GND | GND |
| VCC | 5V |
| SCL | A5 |
| SDA | A4 |
Часто задаваемые вопросы
Чем OLED удобнее ЖК-дисплея?
Пиксели OLED светятся сами, поэтому картинка контрастная, читается под большим углом и не требует подсветки. Экран потребляет мало и подключается по двум проводам через I2C. Для компактных устройств и проектов на батарейках это удобнее классических ЖК-модулей с подсветкой.
Сколько выводов нужно для подключения?
По интерфейсу I2C дисплей использует всего две сигнальные линии: данные и тактирование, плюс питание и землю. Это главный плюс интерфейса - минимум занятых выводов микроконтроллера. Вариант с SPI работает быстрее, но требует больше проводов, что не всегда оправдано для мелкого экрана.
Что помещается на экране 128x64?
На таком разрешении умещаются несколько строк текста, небольшие иконки и простые графики. Этого достаточно для вывода показаний датчиков, часов, статуса устройства и компактного меню. Для детальных изображений разрешения мало, но для служебной информации оно удобно и читаемо.
Подойдёт ли дисплей к 5-вольтовой плате?
Многие модули работают и с 3.3 В, и с 5 В логикой, но это стоит проверить по характеристикам конкретного экрана. Питание и уровни сигналов должны совпасть с платой, иначе дисплей не заведётся или будет работать нестабильно. При сомнении уточните допустимое напряжение заранее.
Документация и ПО OLED 0.96 дюйма 128x64
Название
Язык
Версия
Размер и тип
Спецификация к OLED дисплею 0.96 дюйма 128x64
Язык:
Китайский
Размер и тип:
2.13 Мб,
PDF
Блиблиотека OLED дисплея для STM32 микроконтроллеров
Язык:
Размер и тип:
1.2 Мб,
rar
