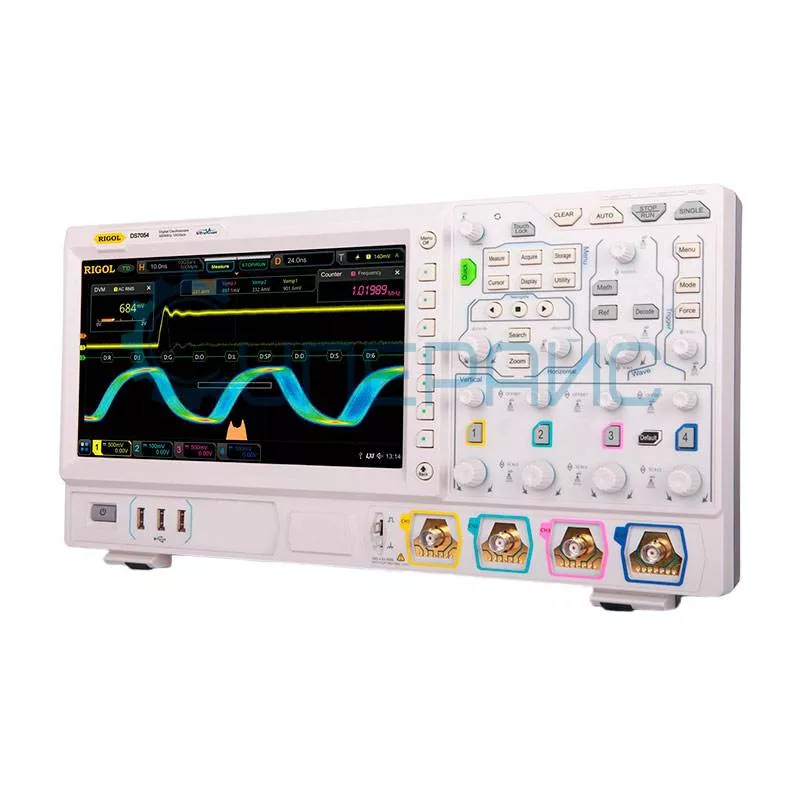

Универсальный цифровой осциллограф Rigol DS7024 (4 канала, 200 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
544 140 ₽
544 140 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
9155
Модель (серия)
DS7024
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS7024
Общие данные
Артикул (код товара)
9155
Производитель (бренд)
Модель (серия)
DS7024
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ± 1 %, 50 Ом ± 1 %
Входная ёмкость
17 пФ ± 3 пФ
Коэффициенты пробников
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Канальная изоляция
> 40 дБ
Количество триггерных входов
4
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел (1 МОм), 1 мВ / дел - 1 В / дел (50 Ом)
Точность усиления постоянного тока
± 2%
Точность вертикального смещения
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения), > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон,
Расширенные типы триггера
видео, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт
Источник триггера
CH1 - CH4, EXT, AC Line
Чувствительность триггера по фронту
1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел)
Диапазон удержания триггера
8 нс - 1 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 1 кс / дел
Точность временной базы
± 2 ppm
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения

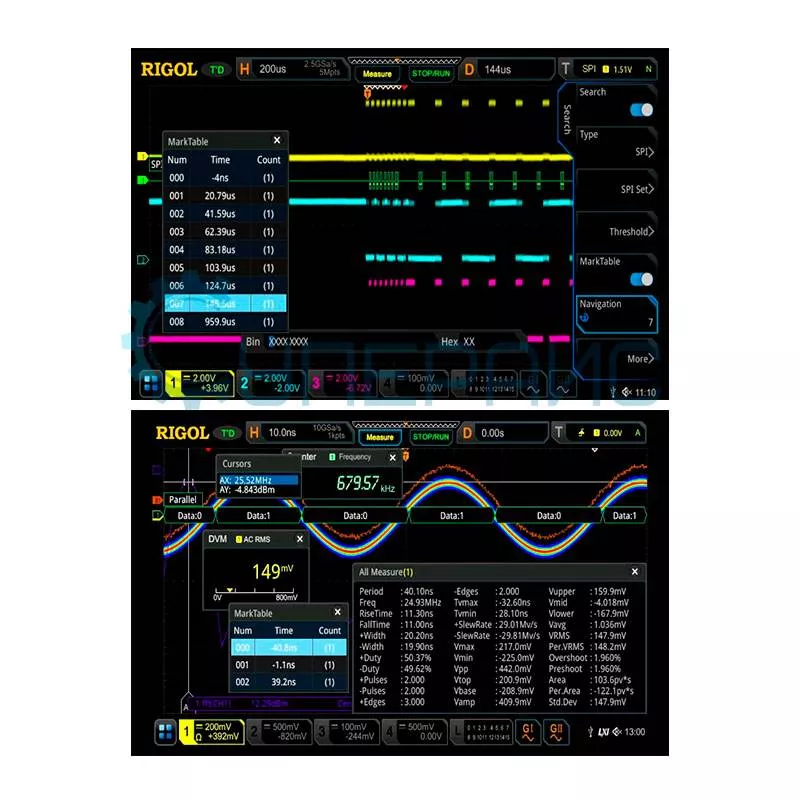

Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓)
Курсорные измерения
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов

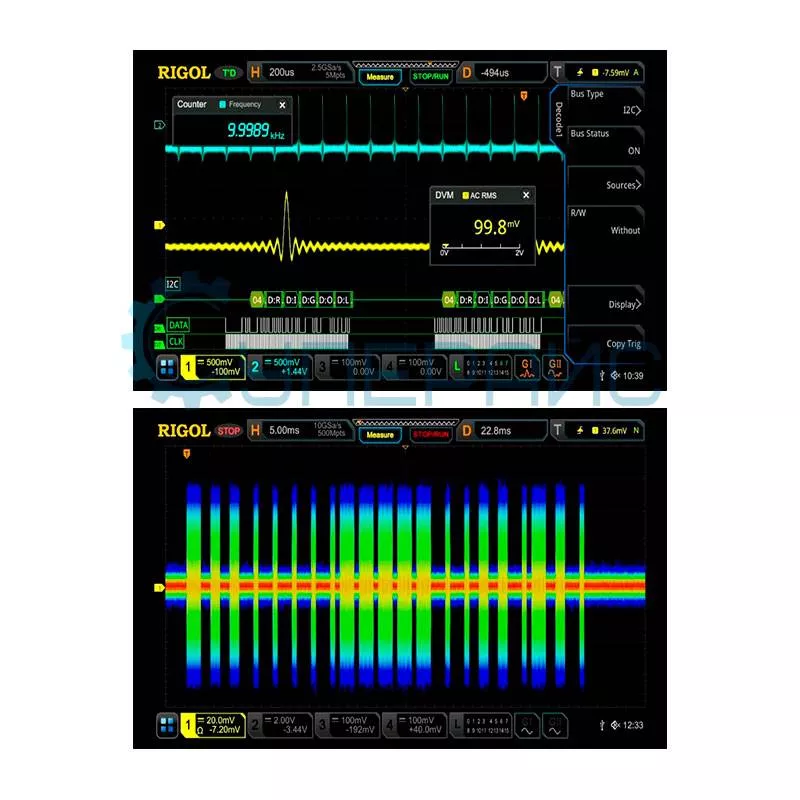

Декодирование сигналов шин
Parallel
Общие характеристики

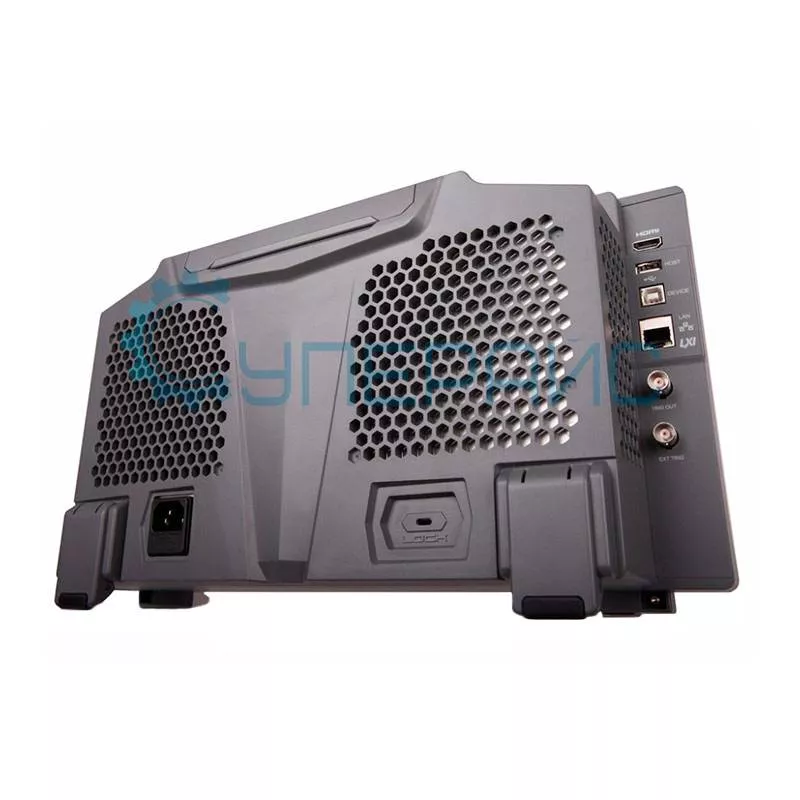

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты упаковки
410 х 224 х 135 мм
Вес нетто, кг
3,9
Вес брутто, кг
7,1

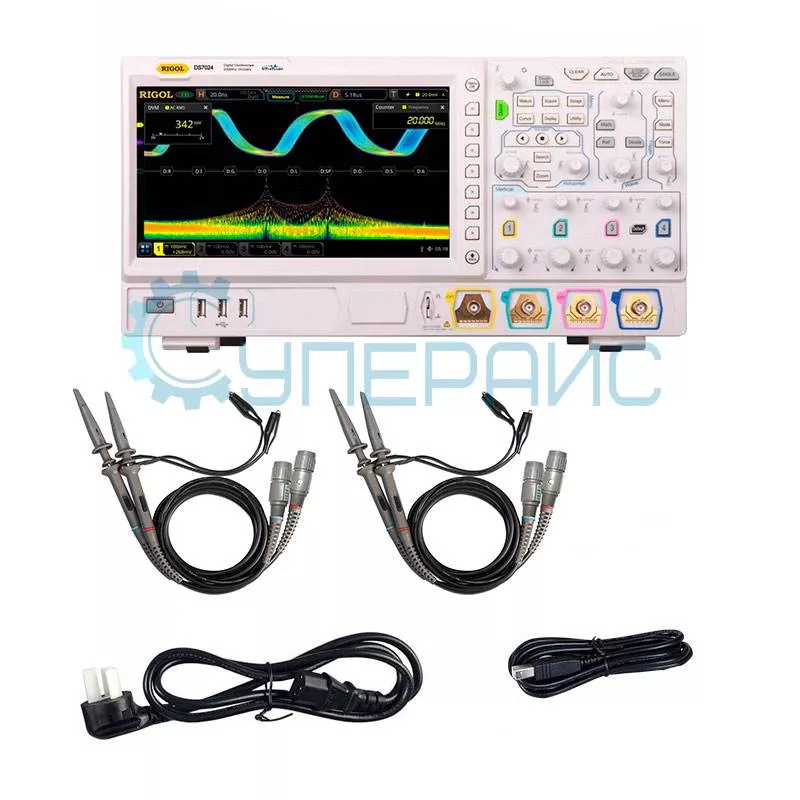

Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Описание RIGOL DS7024
Документация и ПО RIGOL DS7024
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Спецификация для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Руководство по программированию для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по тестированию производительности для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
416 КБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
315 КБ,
PDF
Программное обеспечение Ultra Scope для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
11.8 МБ,
ZIP
ZIP
Программное обеспечение Ultra Power Analyzer для цифрового осциллографа Rigol DS7024
Язык:
Английский
Размер и тип:
12.4 МБ,
ZIP
ZIP
Показать больше
Показать меньше
