Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц)

Код товара: 6285

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор Hantek в России

HANTEK

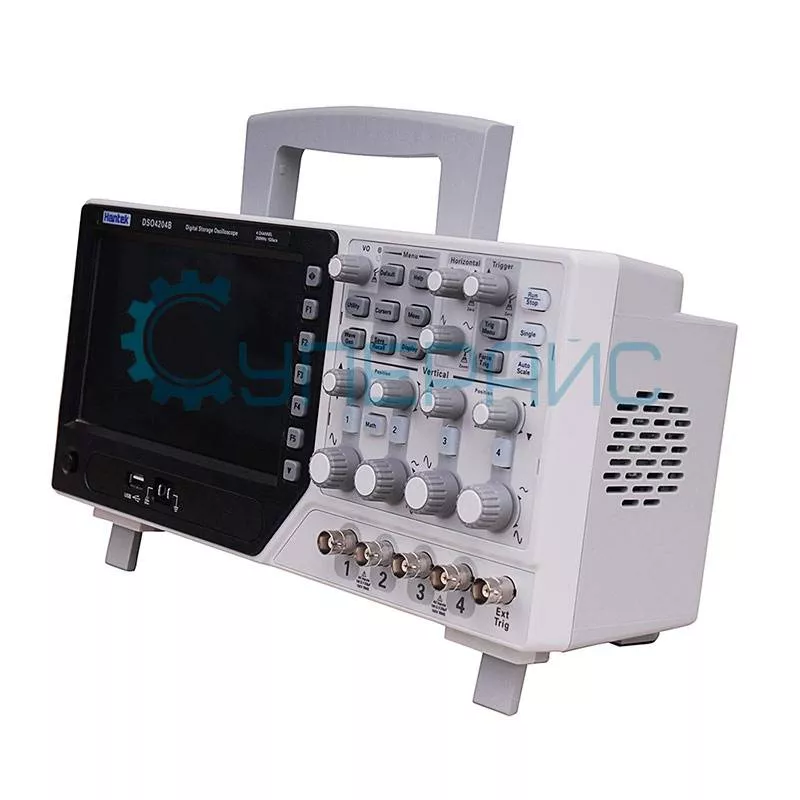

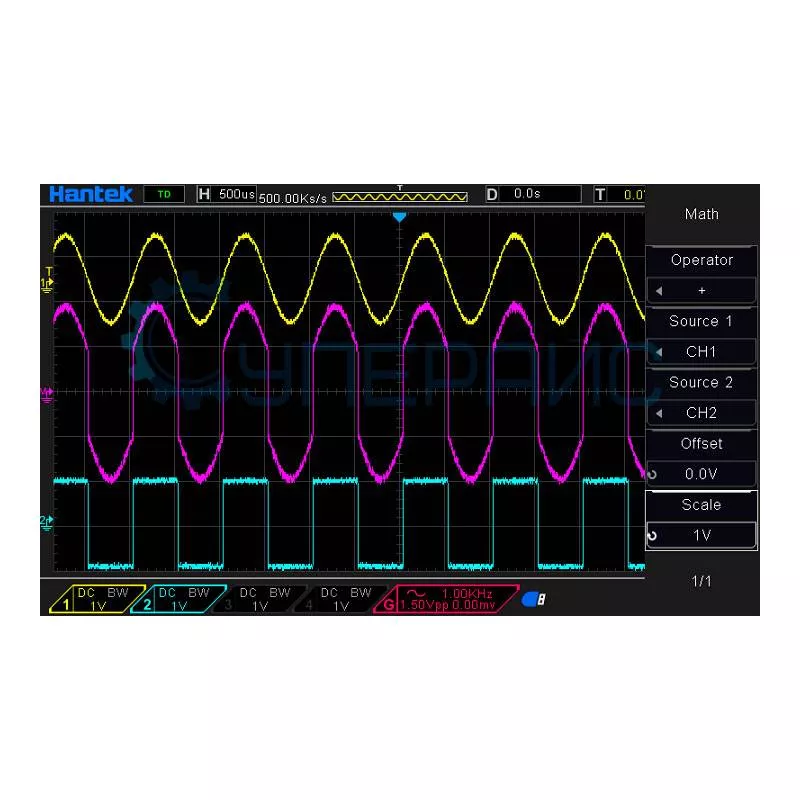

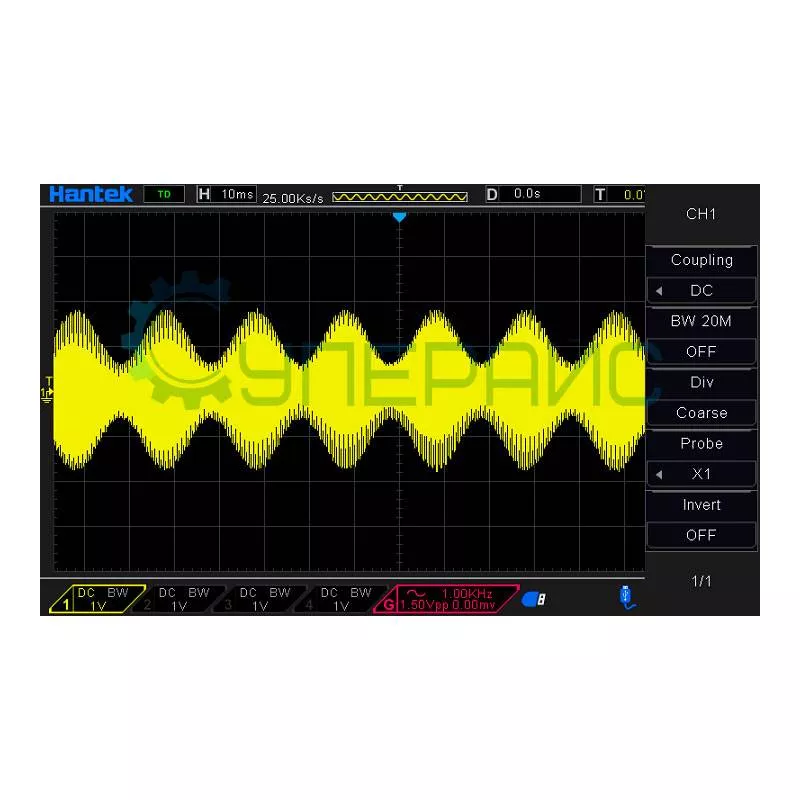

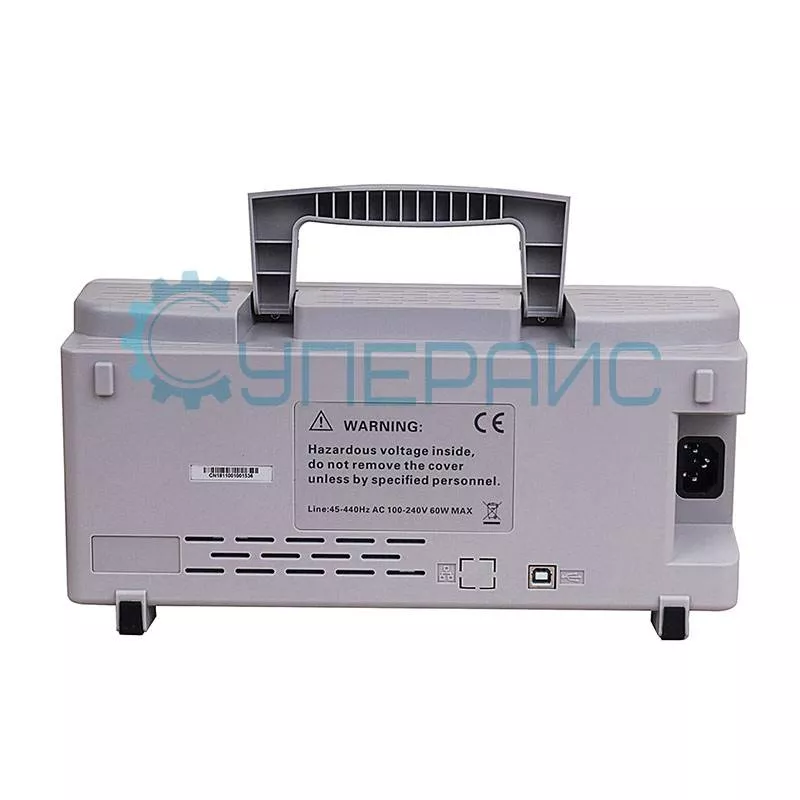

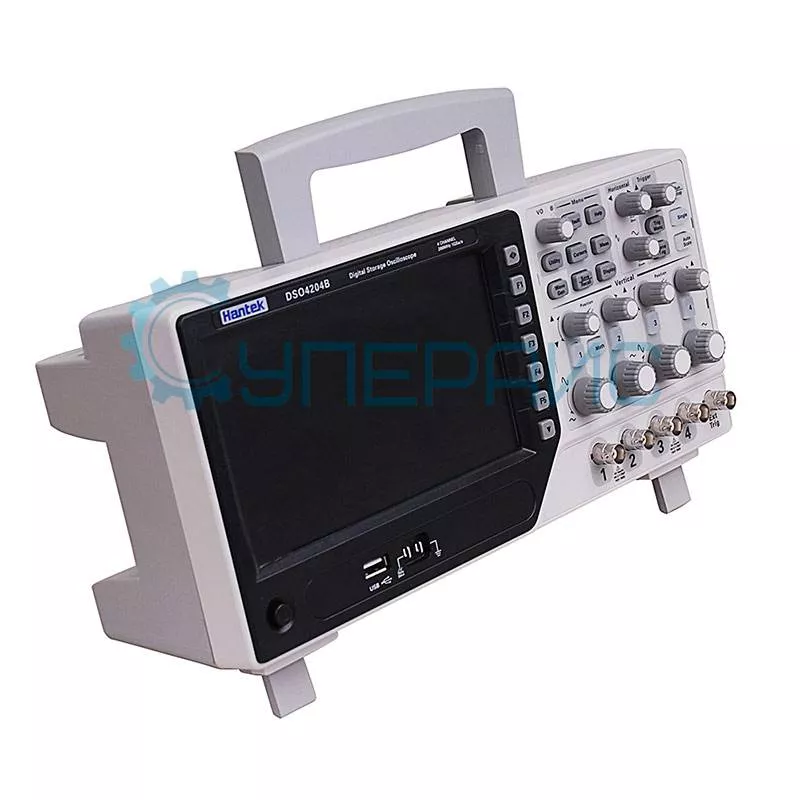

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 1
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 1

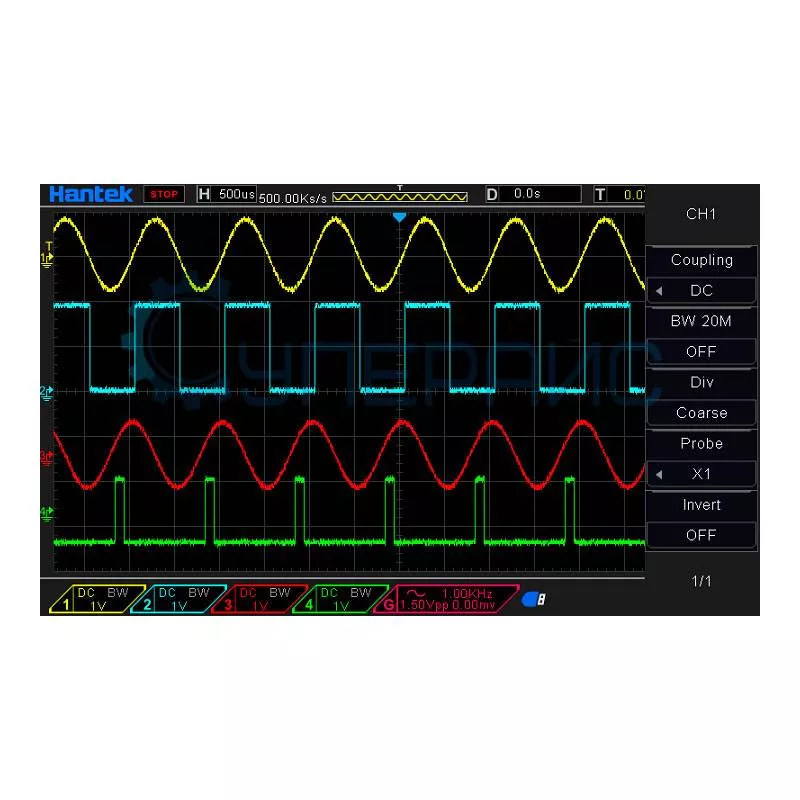

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 2

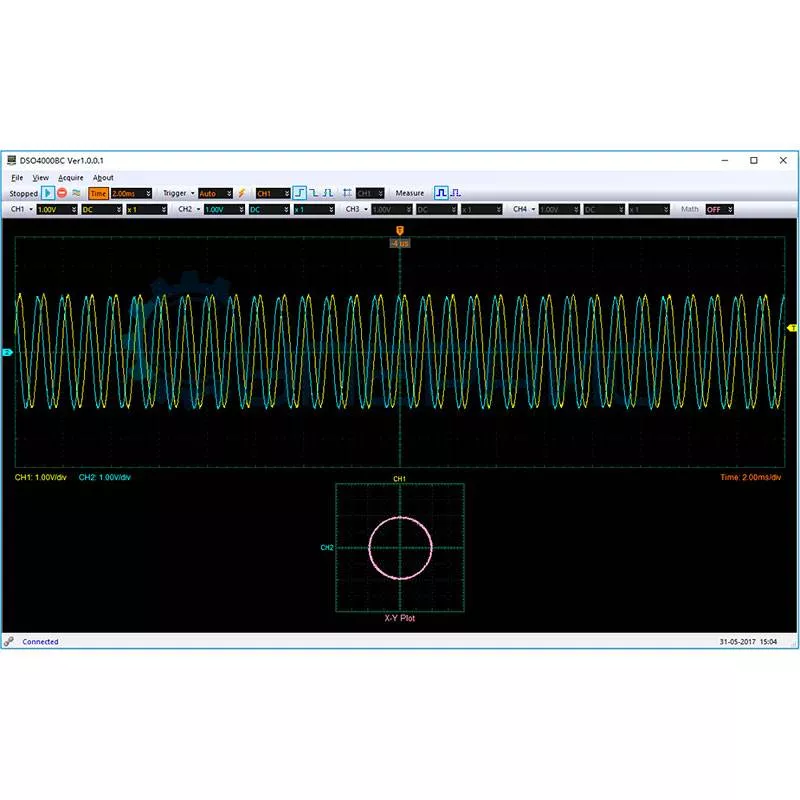

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 3

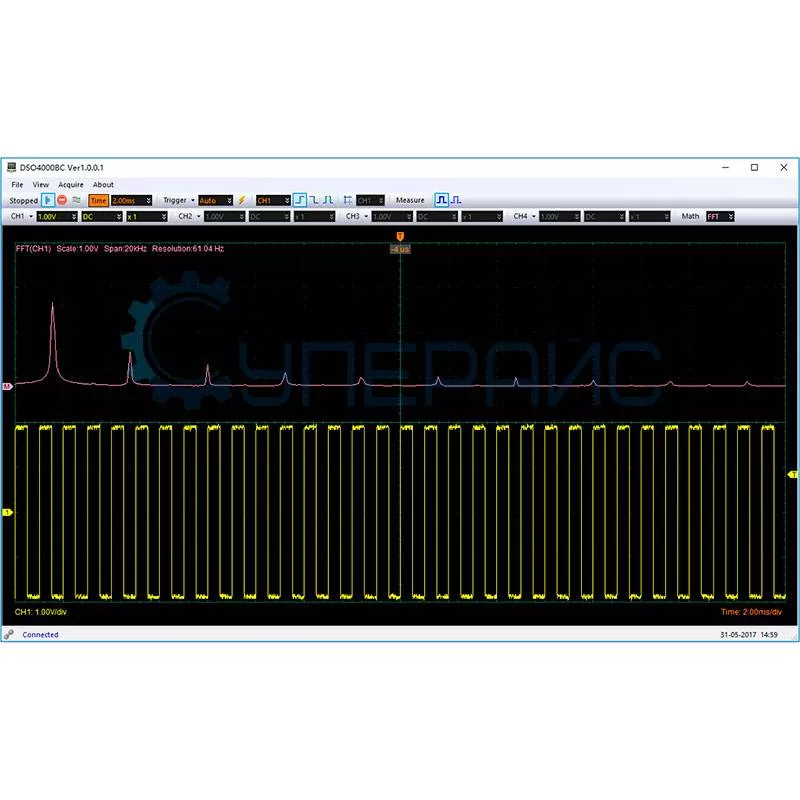

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 4

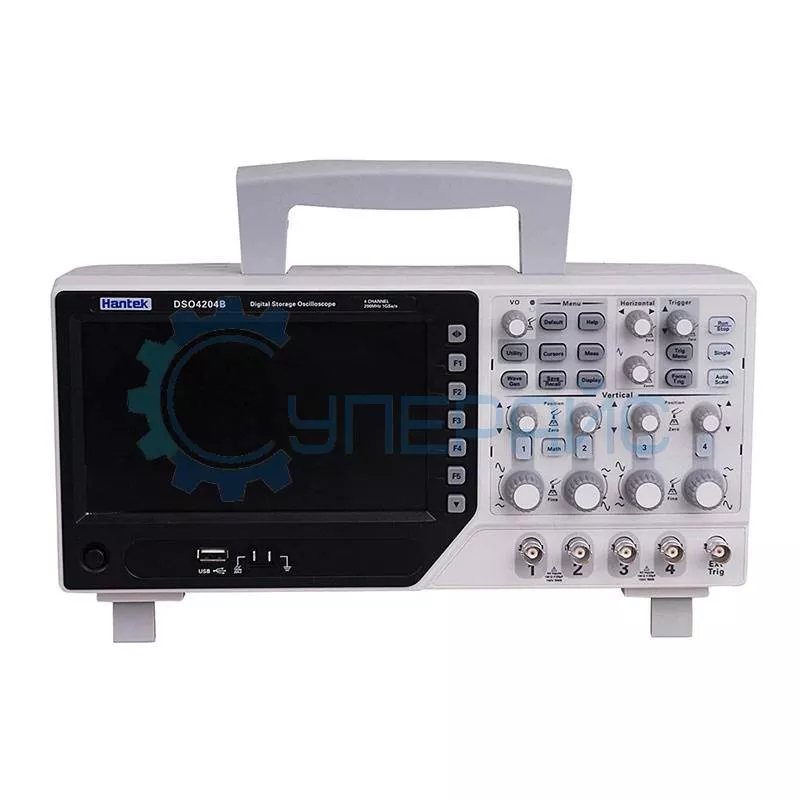

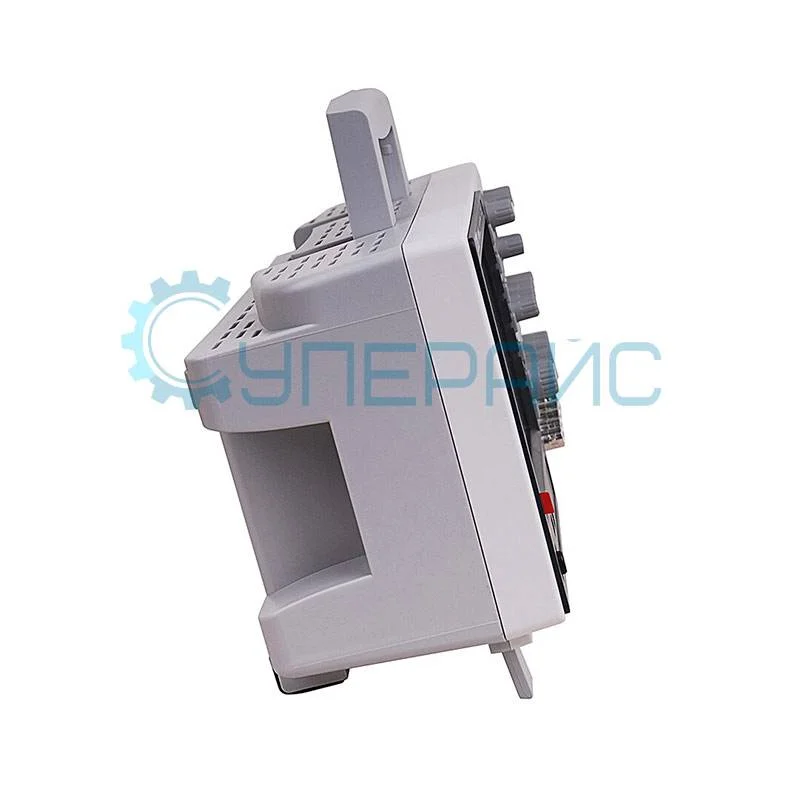

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 5

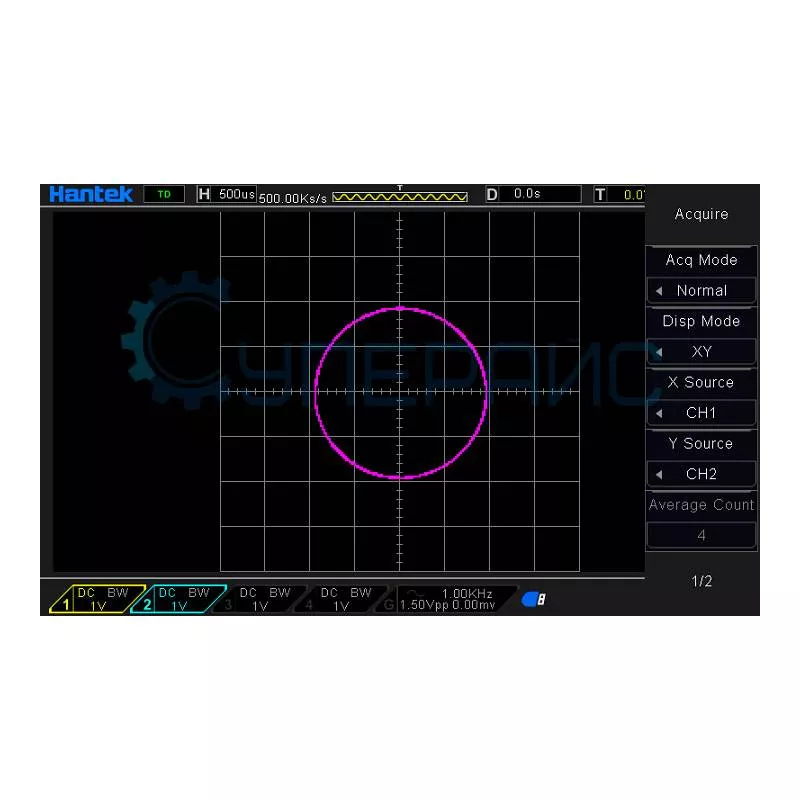

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 6

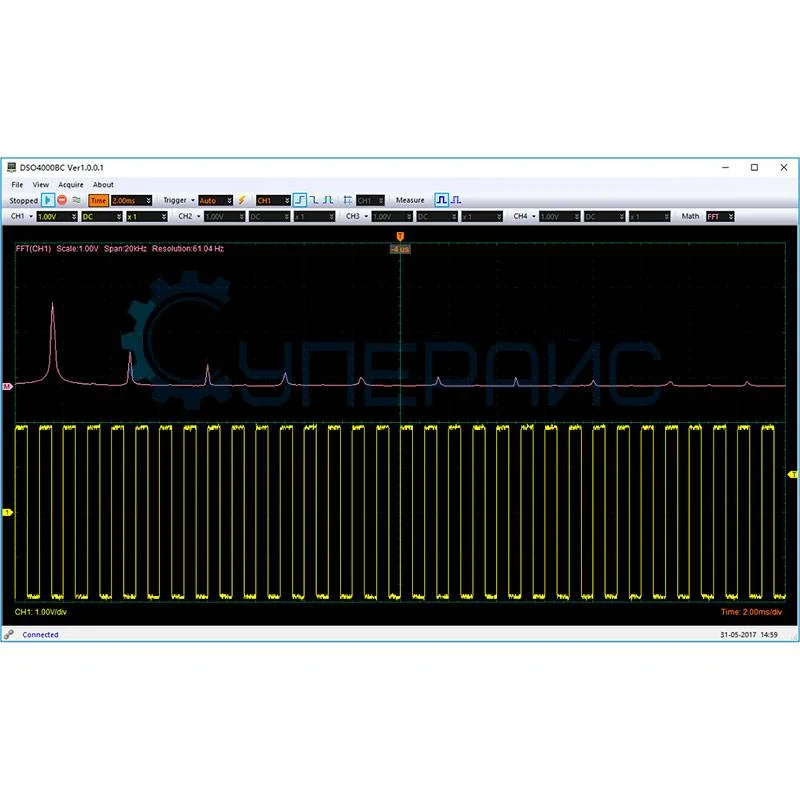

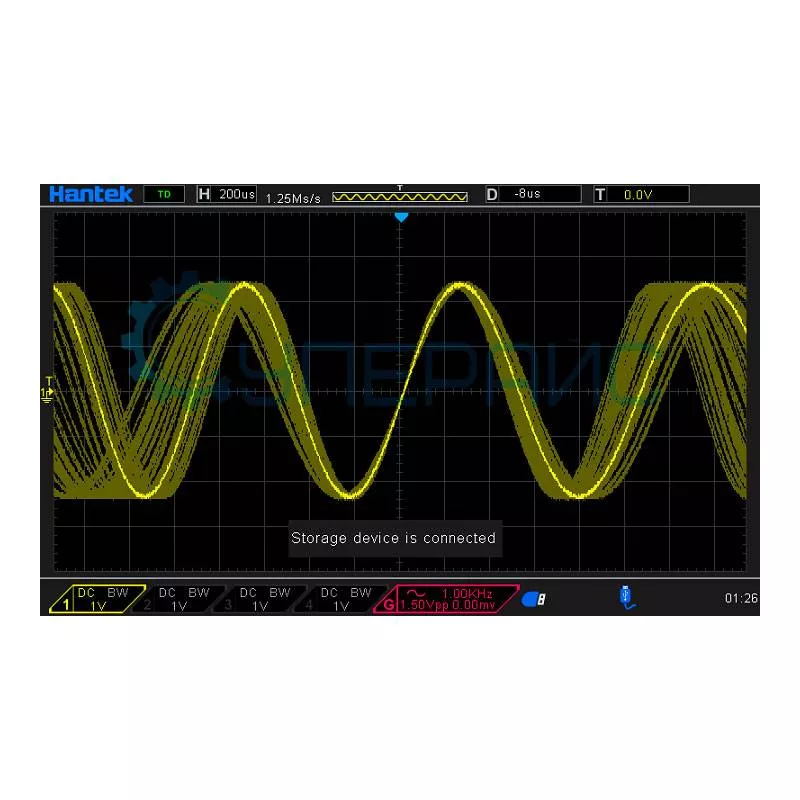

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 7

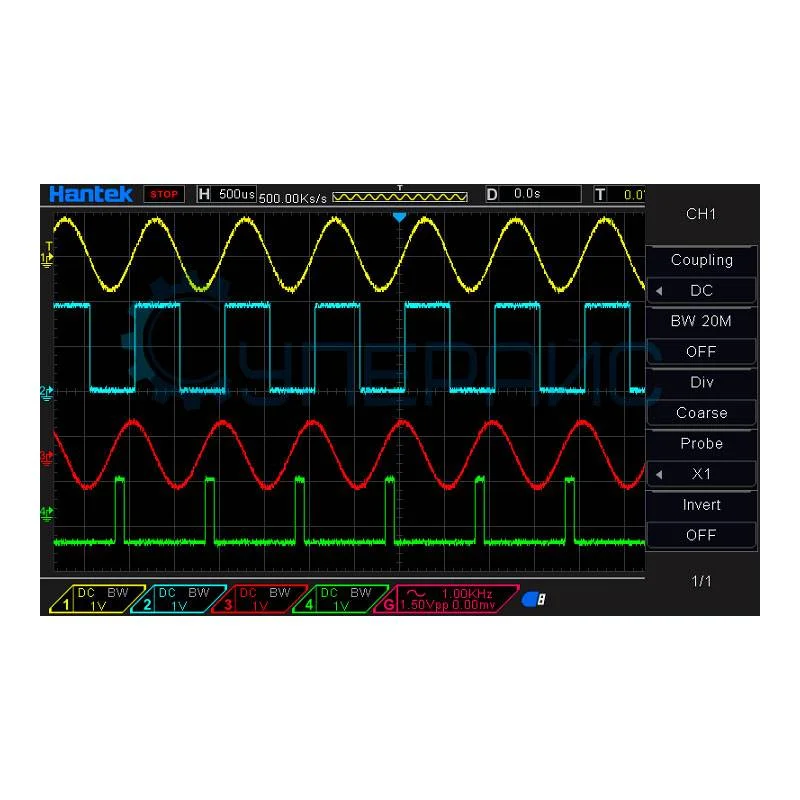

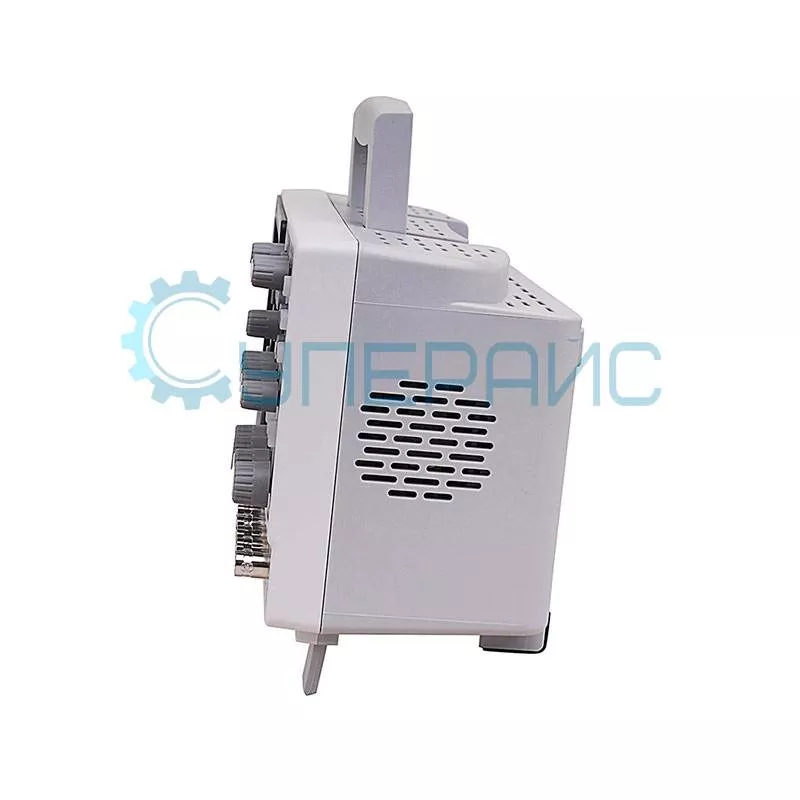

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 8
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 9
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 10
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 11

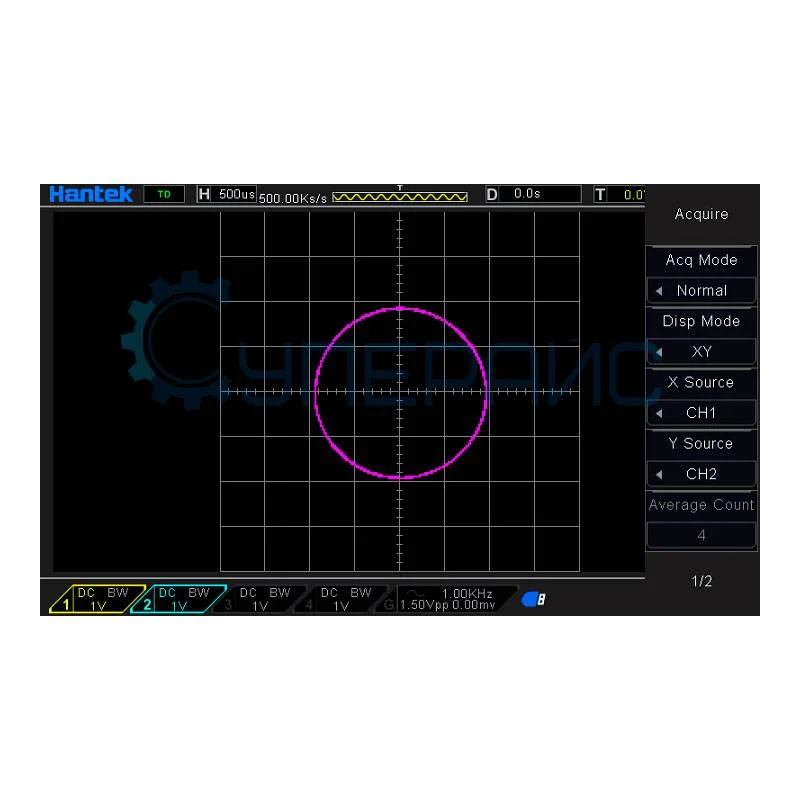

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 12

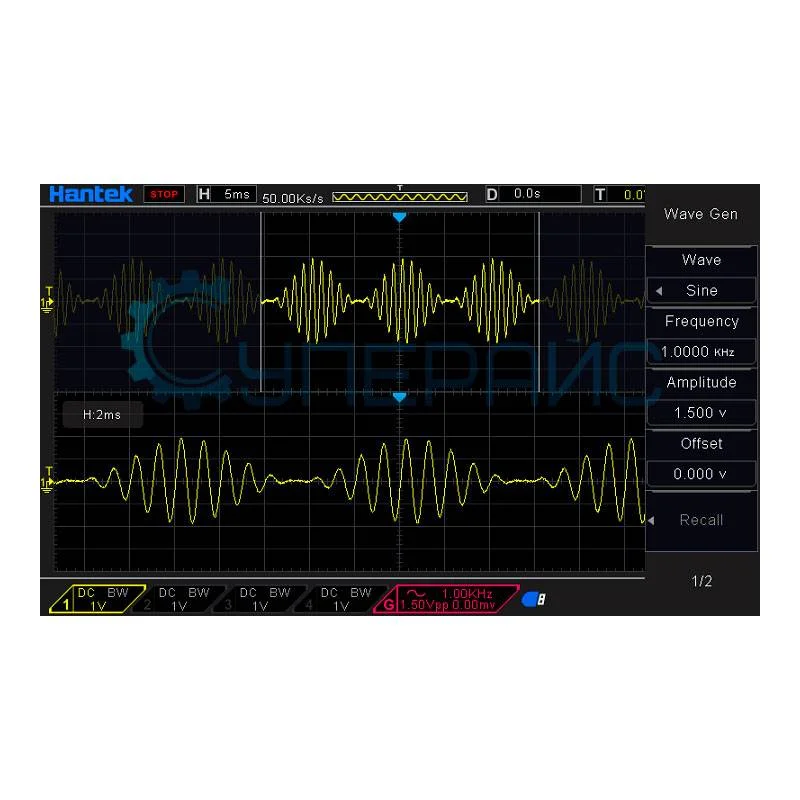

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 13

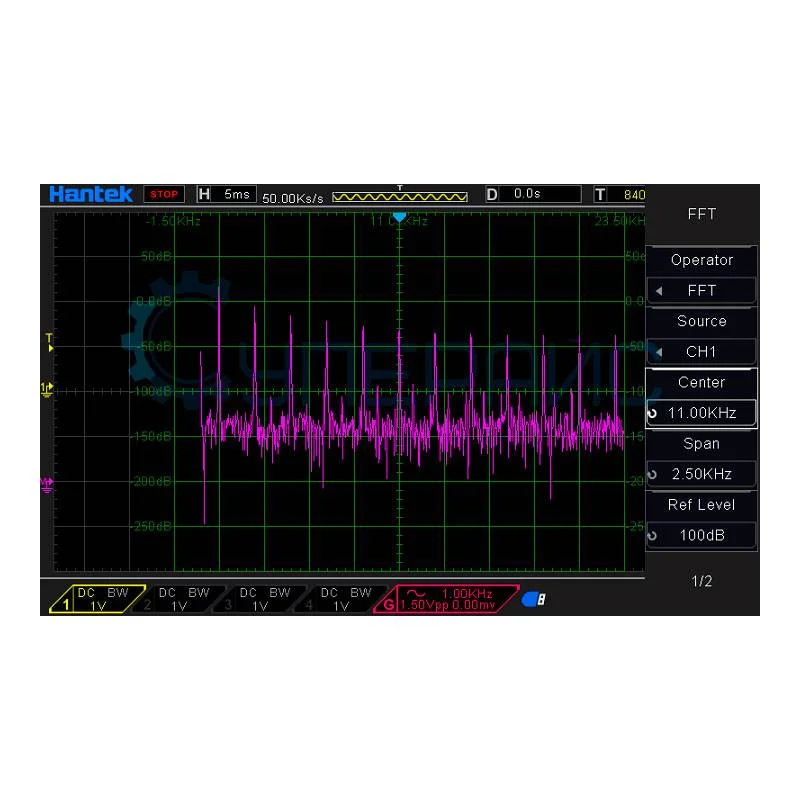

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 14
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 15
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 16
Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц) фото 17
О товаре
Осциллограф Hantek DSO4204B
Поддерживает различные SCPI команды
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
52 399 руб.
-25%
Ваша скидка
Ваша экономия
-25%
13 100 руб.
39 299 руб.
39 299 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 5 шт.
О товаре
Осциллограф Hantek DSO4204B
Поддерживает различные SCPI команды
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с

Технические характеристики Hantek DSO4204B

Серия DSO4004B
Полоса пропускания 200 МГц
Количество каналов 4
Максимальная частота дискретизации в реальном времени 1 ГВыб/с в одноканальном режиме
500 МВыб/с в двухканальном режиме
250 МВыб/с в трехканальном и четырехканальном режиме
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 20 пФ ± 3 пФ
Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение ± 300 Vrms (10X)
Горизонтальная система
Погрешность временной базы ± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция формы волны sin (х) / х
Размер памяти 64 Кб в одноканальном режима 32 Кб в двухканальном режиме
Коэффициент развёртки 2 нс/дел - 100 с/дел (шаг 1, 2, 5)
Точность измерения временного интервала однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс)
интервал выборки = секунды / сетка ÷ 200
Вертикальная система
Вертикальное разрешение 8 - битное разрешение, одновременная выборка для каждого канала
Вертикальная развёртка 500 мкВ/дел - 10 В/дел (на входе BNC)
Время нарастания <1,8 нс
Режимы захвата реального времени, детектор пика, усреднение, повышенное разрешение (HR)
Диапазон вертикального смещения 500 мкВ/дел - 20 мВ дел, ± 400 мВ
50 мВ/дел - 200 мВ/дел ± 2 В
500 мВ/дел - 2 В/дел, ± 40 В
5 В/дел - 10 В/дел, ± 50 В
Ограниченная полоса пропускания 20 МГц
Низкочастотный отклик (-3 дБ) ≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока ± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ/дел до 500 мкВ/дел (в режиме простой выборки или выборки с усреднением)
(примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X)
Система синхронизации
Режимы триггера фронт, импульс, видео сигнал (NTSC, PAL, SECAM), наклон, истечение времени, окно, шаблон, интервал, усиление, UART, LIN, CAN, SPI, IIC
Время задержки 100 нс - 10 с
Диапазон уровня запуска триггера CH1 ~ CH4: ± 4 деления от центра экрана
EXT: 0 ~ 3,3 В
Точность уровня триггера CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана
EXT: ± (6 % от настройки + 40 мВ)
Запуск по фронту
Режим запуска запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1 ~ CH4, EXT
Запуск по длительности импульса
Режим запуска положительная полярность импульса >, <, =, ≠
отрицательная полярность импульса >, <, =, ≠
Источник запуска CH1 ~ CH4
Диапазон удержания триггера 8 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала NTSC, PAL
Источник запуска CH1 ~ CH4
Синхронизация ScanLine, LinrNum, OddField, EvenField, AllField
Запуск по наклону
Режим запуска положительный наклон >, <, =, ≠
отрицательный наклон >, <, =, ≠
Источник запуска CH1 ~ CH4
Диапазон удержания триггера 8 нс ~ 10 с
Запуск по истечении времени
Режим запуска запуск по возрастающему / ниспадающему фронту
Источник запуска CH1 ~ CH4
Диапазон удержания триггера 8 нс ~ 10 с
Запуск по окну
Источник CH1 ~ CH4
Запуск по шаблону
Шаблон 0: нижний уровень 1: высокий уровень
Источник CH1 ~ CH4
Запуск по интервалу
Режим запуска положительный интервал >, <, =, ≠
отрицательный интервал >, <, =, ≠
Источник запуска CH1 ~ CH4
Диапазон удержания триггера 8 нс ~ 10 с
Запуск по усилению
Режим запуска запуск по возрастающему / ниспадающему усилению
Источник запуска CH1 ~ CH4
Диапазон удержания триггера 8 нс ~ 10 с
UART запуск
Режим запуска старт, стоп, ошибка четности, ошибка COM
Источник запуска CH1 ~ CH4
Формат данных Hex
Длина данных 1 байт
Ширина битов данных 5 бит, 6 бит, 7 бит, 8 бит
Проверка четности нет, четно, нечетно
Уровень холостого хода высокий, низкий
Скорость передачи (по выбору) 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с
Скорость передачи (пользовательская) 300 ~ 334000 бит / с
LIN запуск
Режим запуска интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные
Источник запуска CH1 ~ CH4
Формат данных Hex
Скорость передачи (по выбору) 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с
Скорость передачи (пользовательская) 300 ~ 334000 бит / с
CAN запуск
Режим запуска начало бит, дистанционная система, идентификатор системы данных, идентификатор системы, ошибка системы, все ошибки, перегрузка системы
Источник запуска CH1 ~ CH4
Формат данных Hex
Скорость передачи (по выбору) 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи (пользовательская) 5 кбит / с - 1 Мбит / с
SPI запуск
Режим запуска данные
Источник запуска CH1 ~ CH4
Формат данных Hex
Длина данных 4, 8, 16, 24, 32 байт

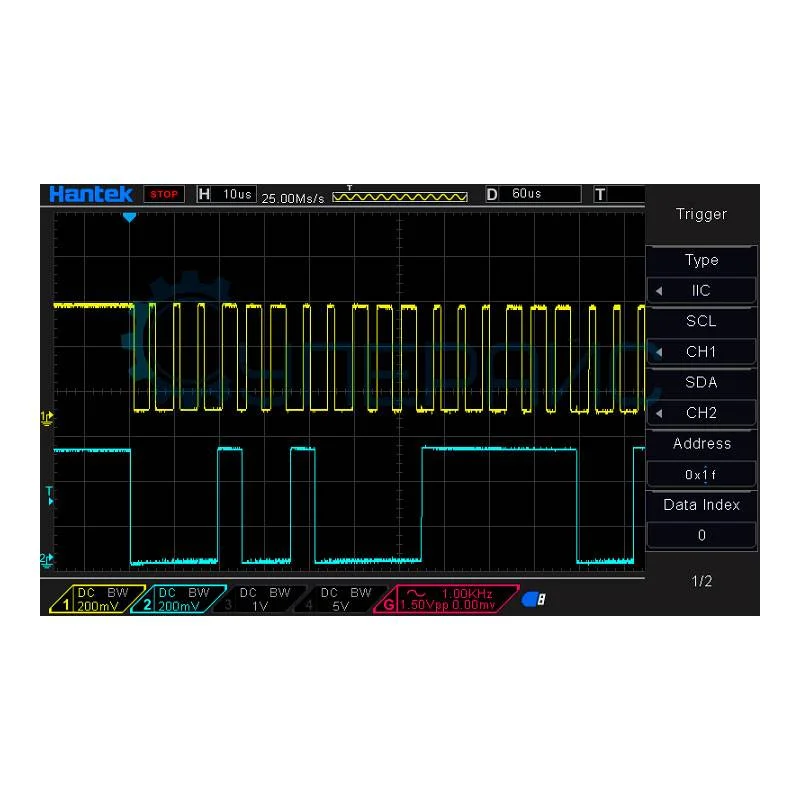

IIC запуск
Источник запуска CH1 ~ CH4
Формат данных Hex
Индекс данных 0 - 7
Когда (режим запуска) пуск, стоп, нет подтверждения, адрес, данные, перегрузка
Система измерения
Курсорные измерения ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Автоматическое измерение период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Общие характеристики
Тип дисплея 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD
Питание 100 - 120 В, 45 - 440 Гц, < 30 Вт, CAT II
120 - 240 В, 45 - 66 Гц, < 30 Вт, CAT II
Контраст дисплея регулируется
Предохранитель Т 3,15 А / 250 В, 5 х 20 мм
Рабочая температура 0 - 50 °С
Рабочая влажность < 90 % RH
Высотность рабочая: < 3000 м
хранения: < 15000 м
Интерфейс передачи данных USB 2.0 Full Speed
Температура хранения в включенном состоянии: 0 - 40 ℃ в выключенном состоянии: -20 - 60 ℃
Габариты 318 х 150 х 110 мм
Габариты упаковки 370 x 220 x 260 мм
Вес нетто 2,9 кг
Вес брутто 3,9 кг

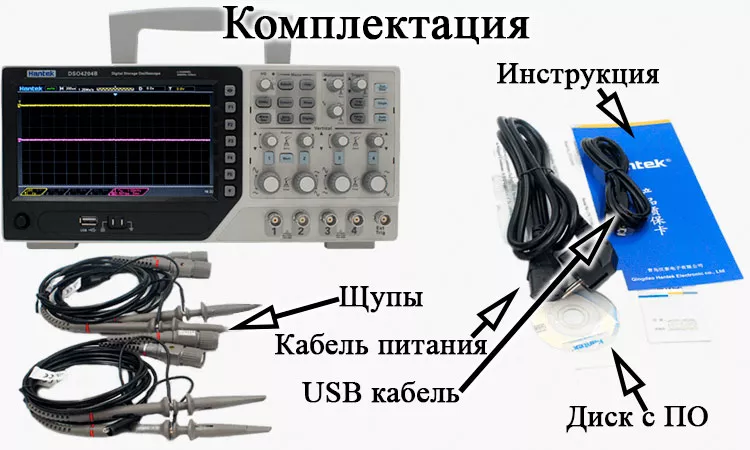

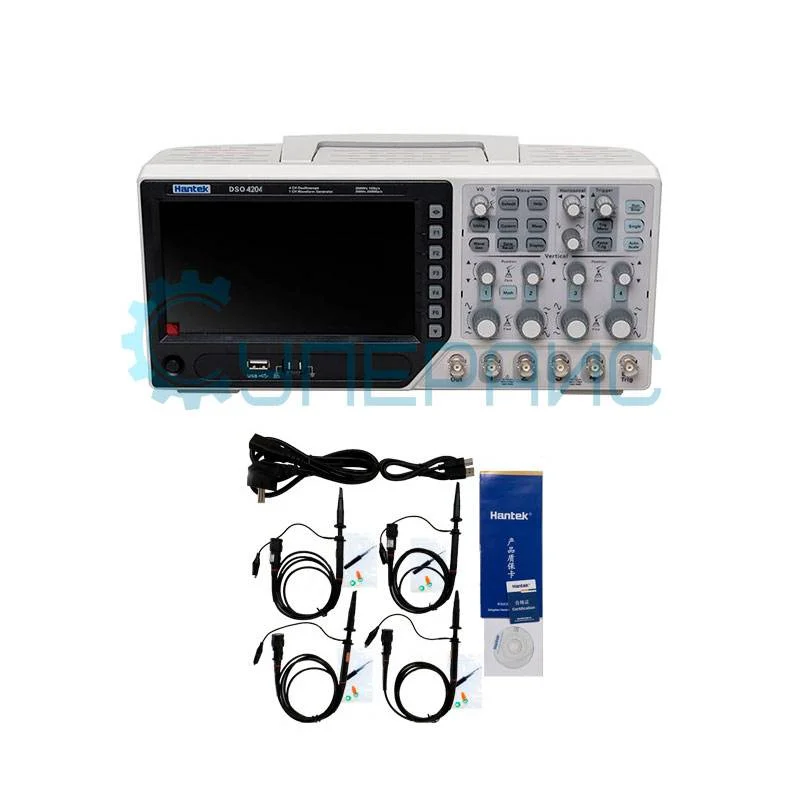

Комплектация цифровой осциллограф Hantek DSO4204B - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт

Обзорная таблица осциллографов Hantek серии DSO4004B

Характеристики DSO4104B DSO4254B DSO4204B DSO4084B
Тип цифровой запоминающий (DSO)
Полоса пропускания 100 МГц 250 МГц 200 МГц 80 МГц
Количество аналоговых каналов 4
Частота дискретизации на канал 1 ГВыб/с
Время нарастания, нс ≤ 3,5 < 1,4 ≤ 1,8 < 4,4
Разрешение по вертикали (разрядность АЦП), бит 8
Разрешение дисплея, пиксель 800 x 480
Интерфейс передачи данных USB 2.0 Full Speed

Цифровой осциллограф Hantek DSO4204B (4 канала, 200 МГц)

Цифровой осциллограф Hantek DSO4204B представляет собой четырёхканальный измерительный прибор и входит в серию DSO4004B. Полоса пропускания 200 МГц обуславливает точное воспроизведение высокочастотных компонентов разноплановых сигналов (при соблюдении правил о соотношении полосы и частоты сигнала при замерах). Частота дискретизации 1 Гвыб/с для одноканального режима даёт детальную оцифровку быстро изменяющихся процессов.

Ниже - ответы на возможные вопросы о других характеристиках этого оборудования.

Какие возможности даёт четырёхканальная конфигурация?

Четыре канала помогают одновременно анализировать несколько сигналов в электронных схемах.

Возможности конструкции:

  • синхронное измерение нескольких сигналов в цифровых схемах;
  • сравнение временных соотношений между точками схемы;
  • анализ взаимодействия между компонентами сложных устройств.

Какое максимальное входное напряжение выдерживает прибор?

Максимальное входное напряжение составляет ±300 Vrms при коэффициенте деления щупа 10X. Такой параметр обуславливает безопасную работу с силовыми цепями.

Что входит в базовую комплектацию?

Комплект включает четыре щупа, кабель питания, USB-кабель, диск с программным обеспечением, инструкцию по эксплуатации. Можно сразу приступить к измерениям без дополнительных покупок.

Какие режимы поддерживает вертикальная система аппарата?

Доступны следующие режимы захвата вертикальной системы:

  • реального времени для непрерывного отображения сигналов;
  • детектор пика для выявления кратковременных выбросов напряжения;
  • усреднение для подавления шумов в повторяющихся сигналах;
  • повышенное разрешение для измерений низкочастотных сигналов.
