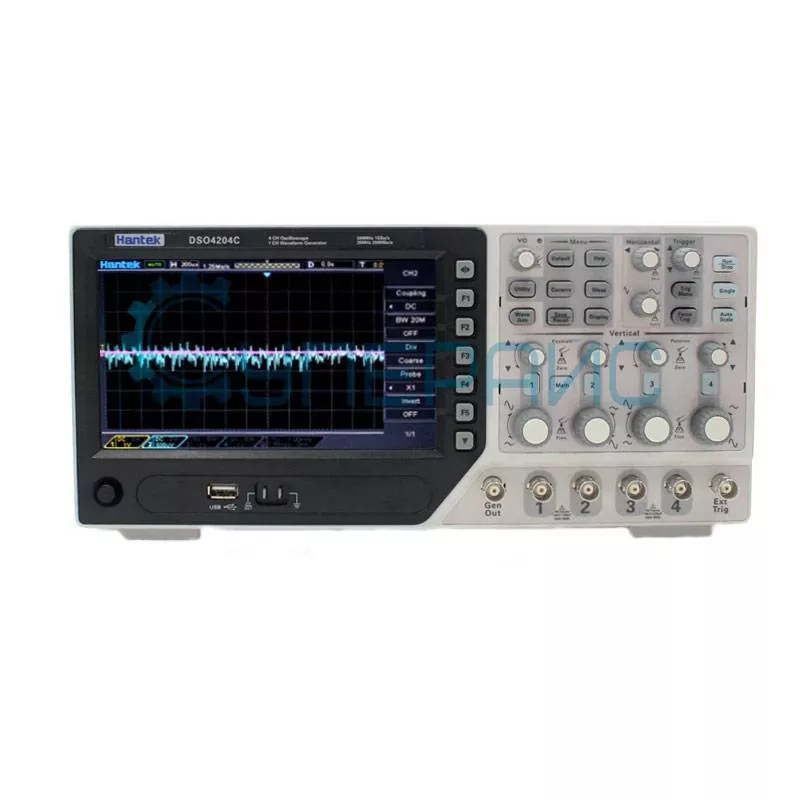

Запоминающий осциллограф Hantek DSO4204C (4 канала, 200 МГц)
Код товара: 4939
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Встроенный генератор сигналов до 25 МГц

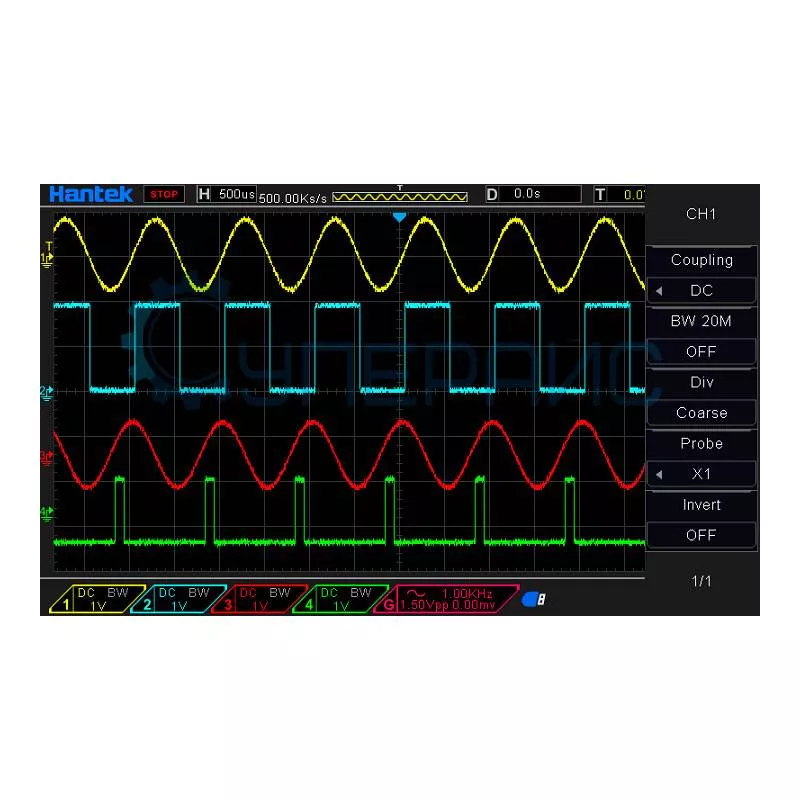

Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный генератор сигналов до 25 МГц
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek DSO4204C

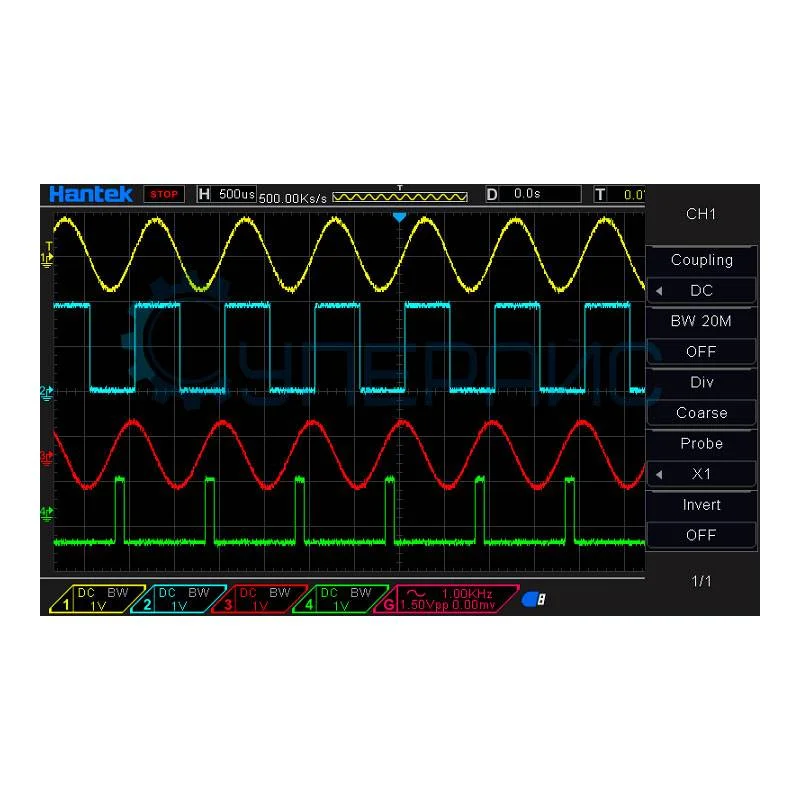

| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |

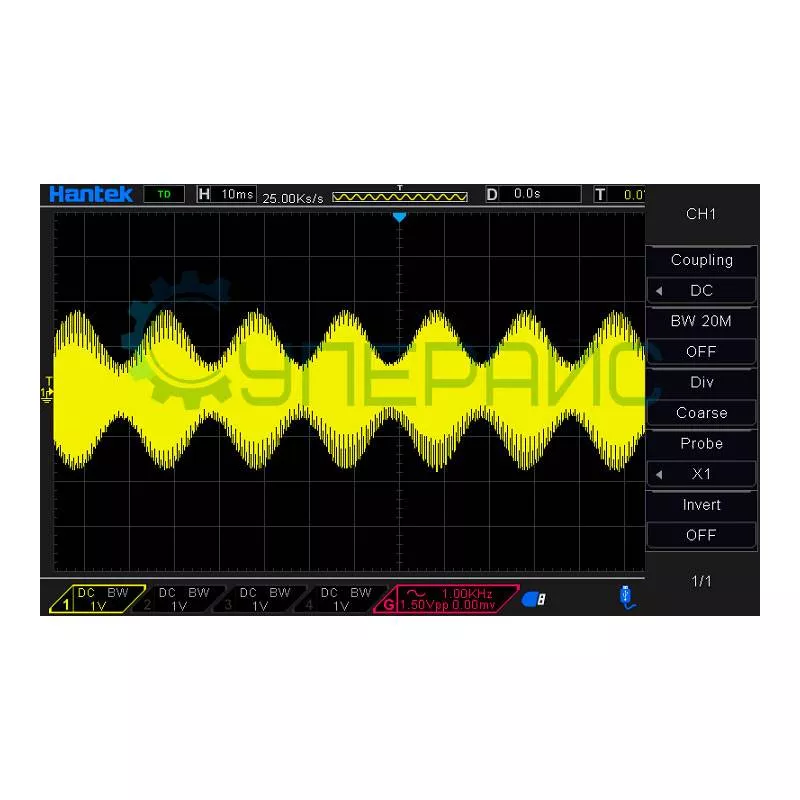

| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |

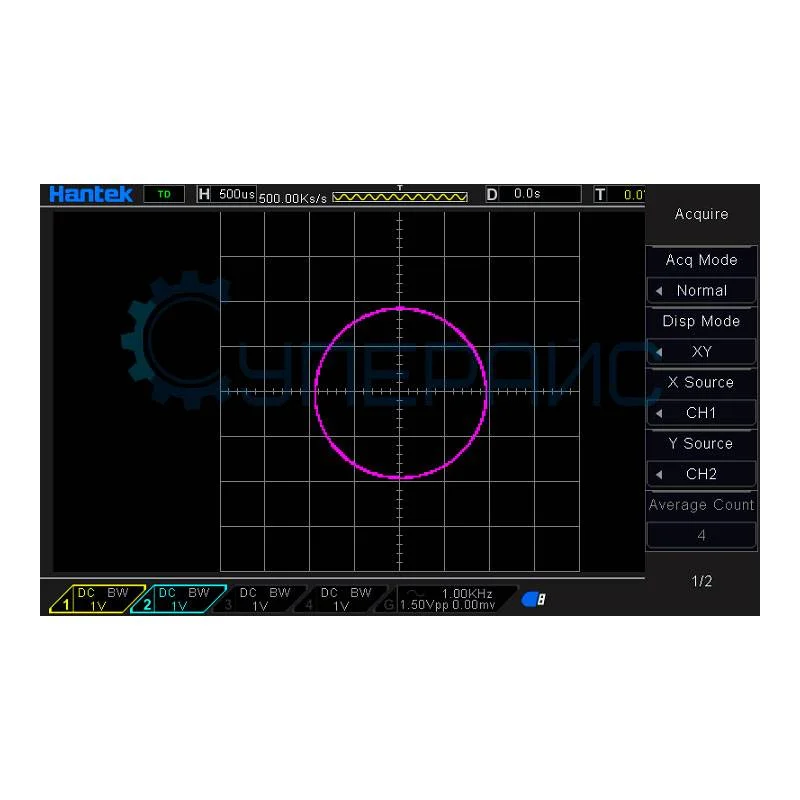

| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел на входе BNC |
| Время нарастания | < 1.8 нс |
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Диапазон вертикального смещения |
500 мкВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел, ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
| Система синхронизации | |

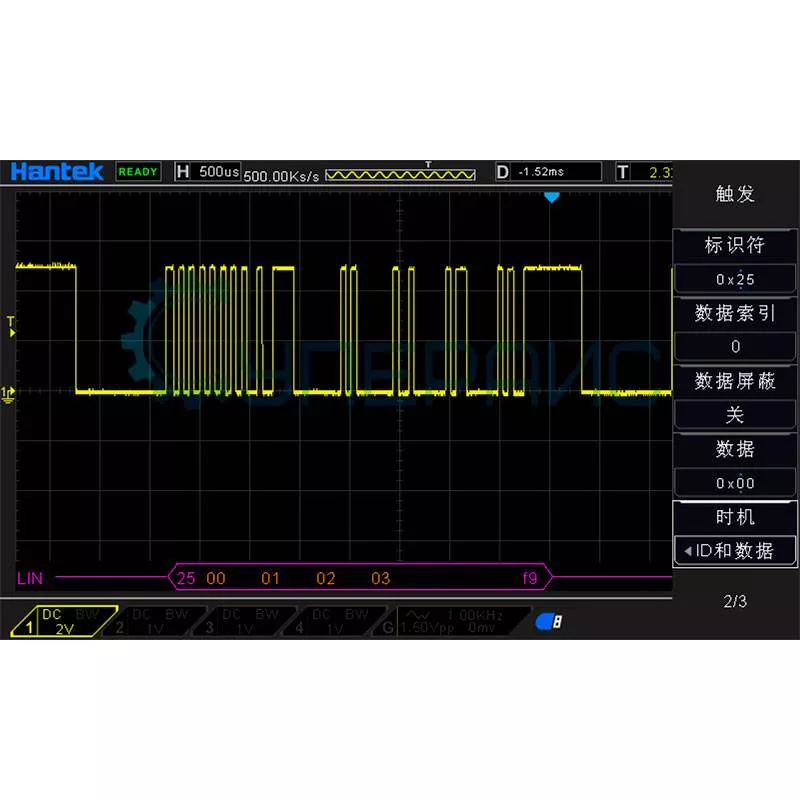

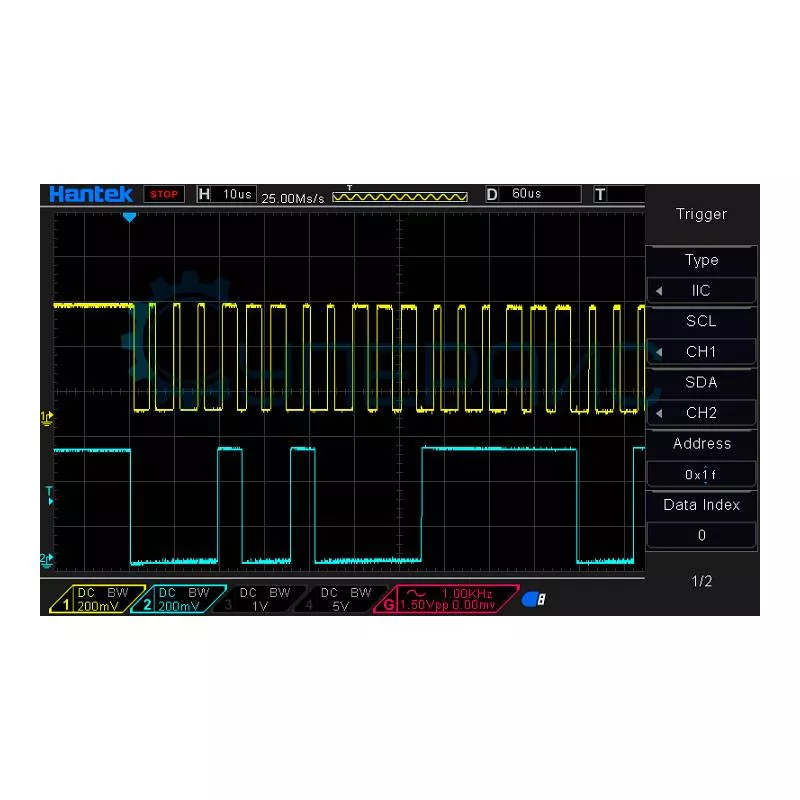

| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1 ~ CH4: ± 5 деления от центра экрана |
| EXT: 0 ~ 3,3 В | |
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| EXT: ± (6 % от настройки + 40 мВ) | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 ~ CH4 EXT |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 ~ CH4 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по окну | |
| Источник | CH1 ~ CH4 |
| UART запуск | |
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |
| LIN запуск | |
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
| Источник запуска | CH1 ~ CH4 |
| Скорость передачи (по выбору) |
110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |

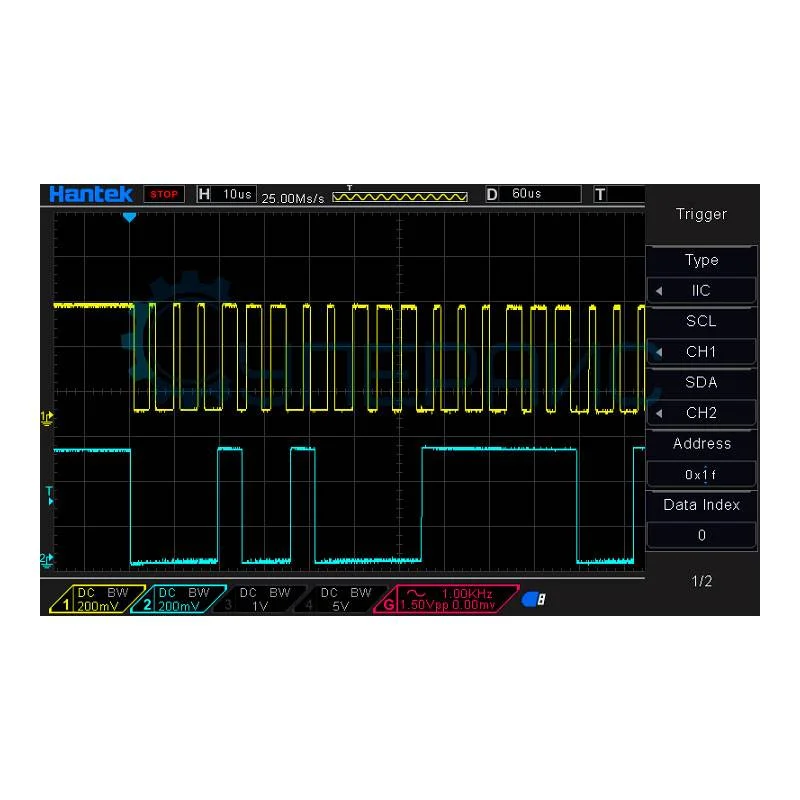

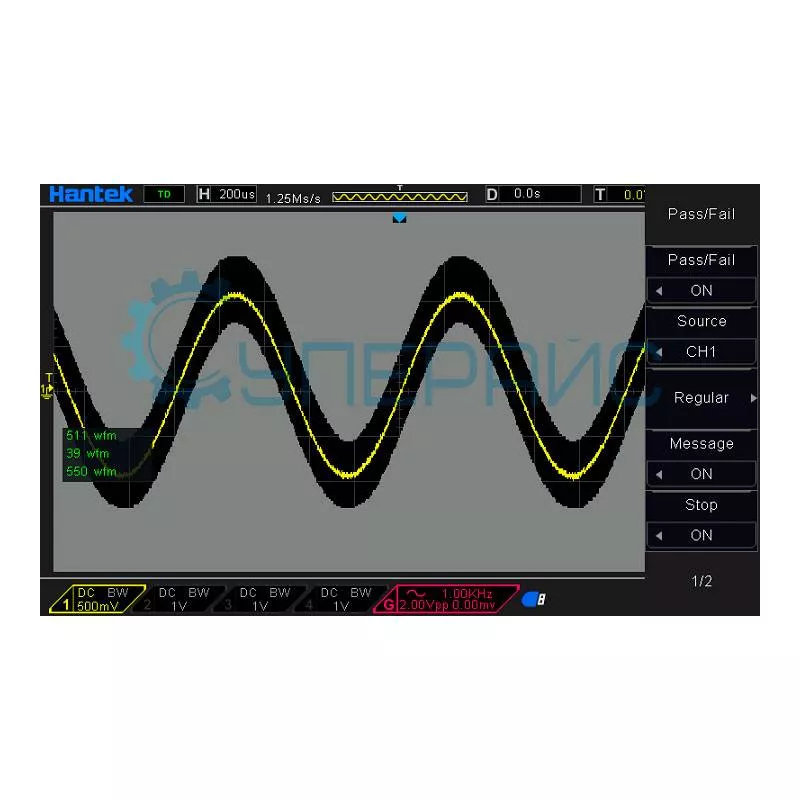

| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |
| SPI запуск | |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 4, 8, 24, 32 байт |
| IIC запуск | |
| Источник запуска | CH1 ~ CH4 |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |

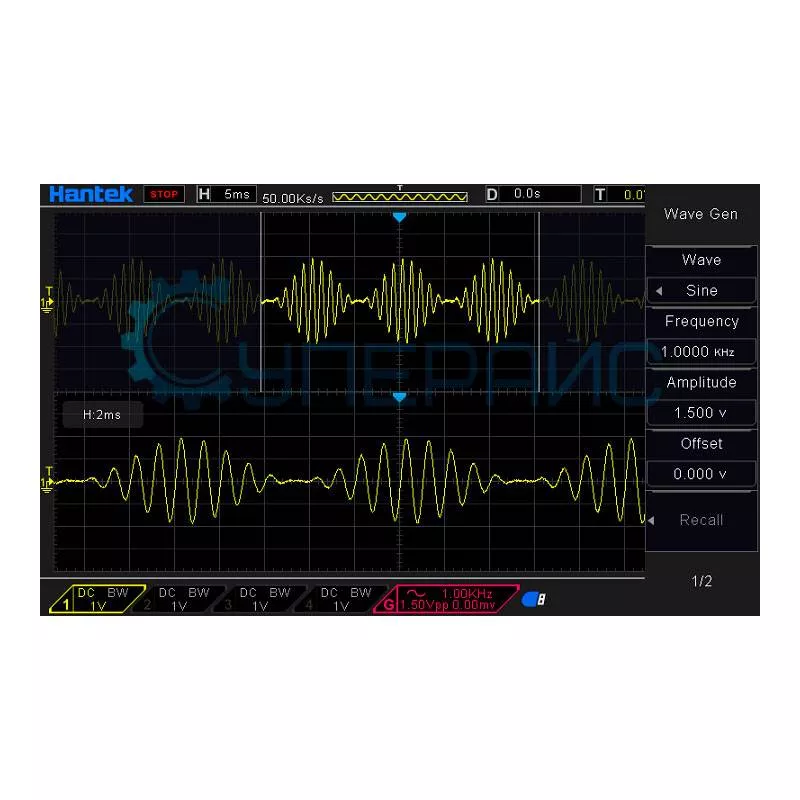

| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 (1CH) |
| Диапазоны частот |
синусоидальная: 0,1 Гц ~ 25 МГц прямоугольная: 0,1 Гц ~ 10 МГц пилообразная : 0,1 Гц ~ 1 МГц EXP: 0,1 Гц ~ 5 МГц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Разрешение по частоте | 0,001 |
| Амплитуда выхода |
5 мВ ~ 3.5 Вп-п (50 Ом) 10 мВ ~ 7 Вп-п (высокий импеданс) |
| Глубина памяти | 4К точек |
| Вертикальное разрешение | 12 бит |
| Общие характеристики | |

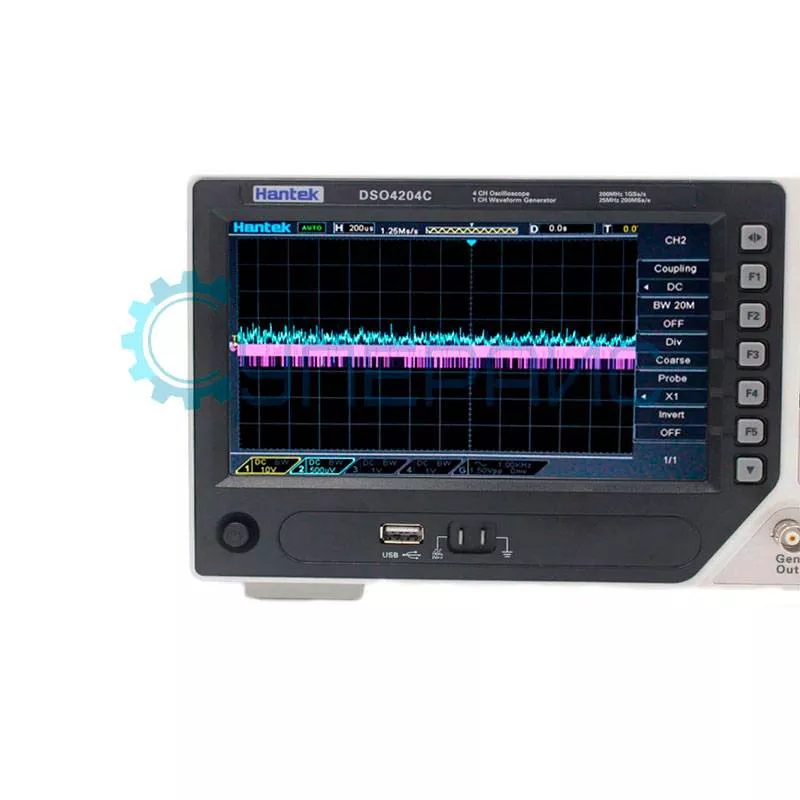

| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB 2.0 Full Speed |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты | 380 x 215 x 260 мм |
| Вес брутто | 3,9 кг |
| Комплектация |

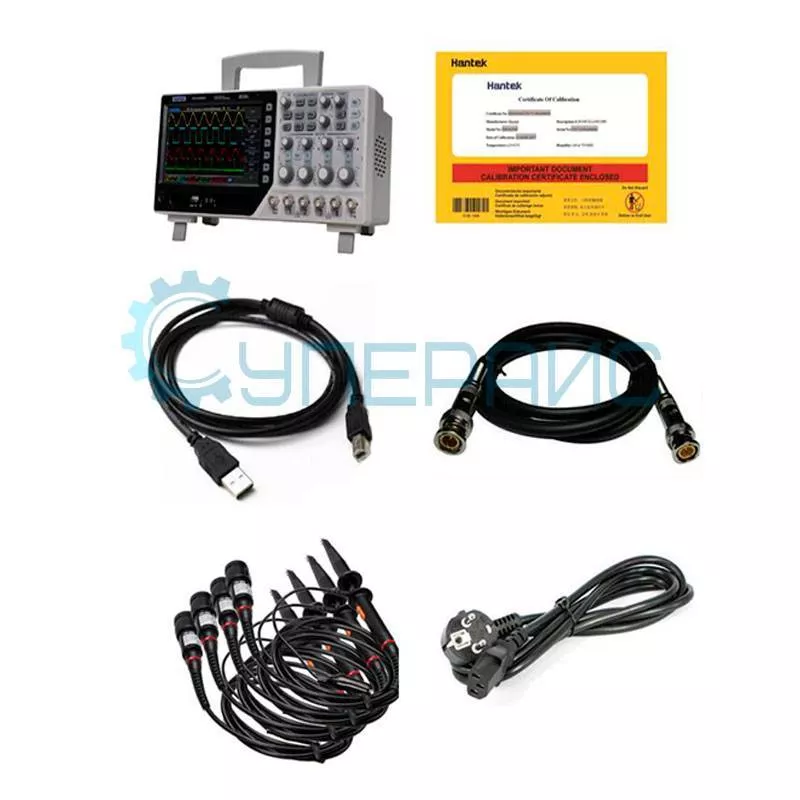

цифровой осциллограф Hantek DSO4204C - 1 шт щупы для осциллографа - 4 шт кабель BNC - BNC - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |

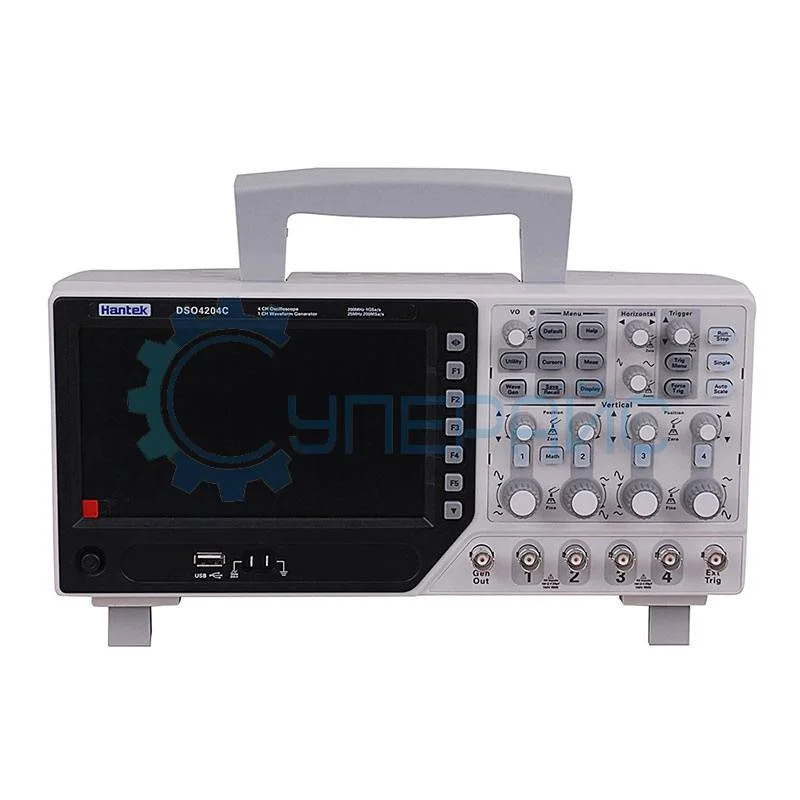

Настольный осциллограф Hantek DSO4204C
Четырехканальный осциллограф Hantek DSO4204C помогает инженерам анализировать сложные электрические сигналы. Настольный осциллограф такого класса находит применение в лабораториях, учебных заведениях, сервисных центрах.
Встроенный генератор сигналов с частотой до 25 МГц расширяет функциональность прибора. Наличие генератора позволяет не задействовать дополнительное оборудование для тестирования устройств.
Полоса пропускания 200 МГц обуславливает широкий диапазон измеряемых частот.
Технические особенности осциллографа:

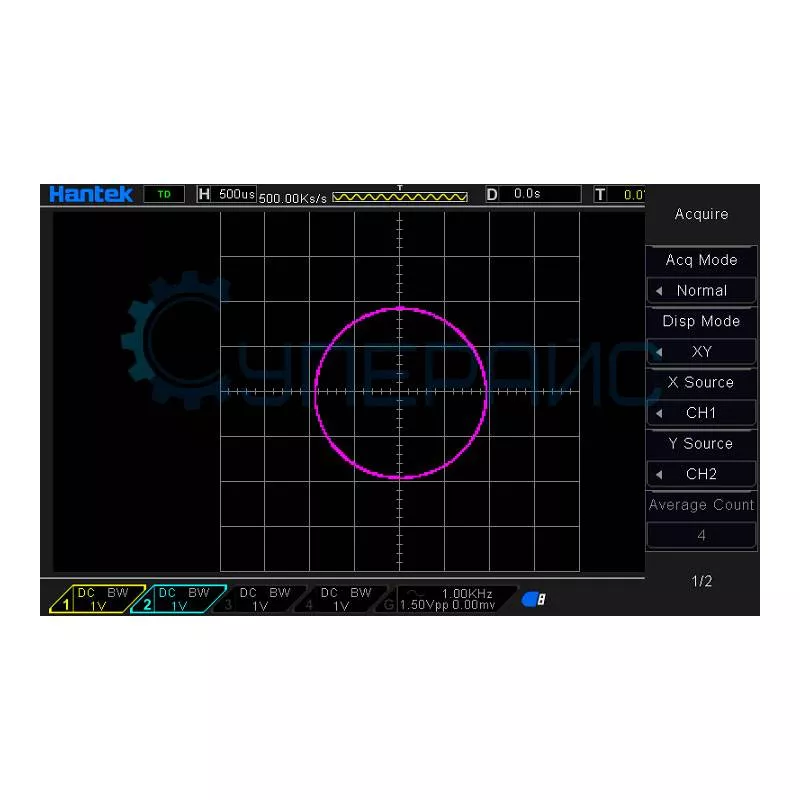

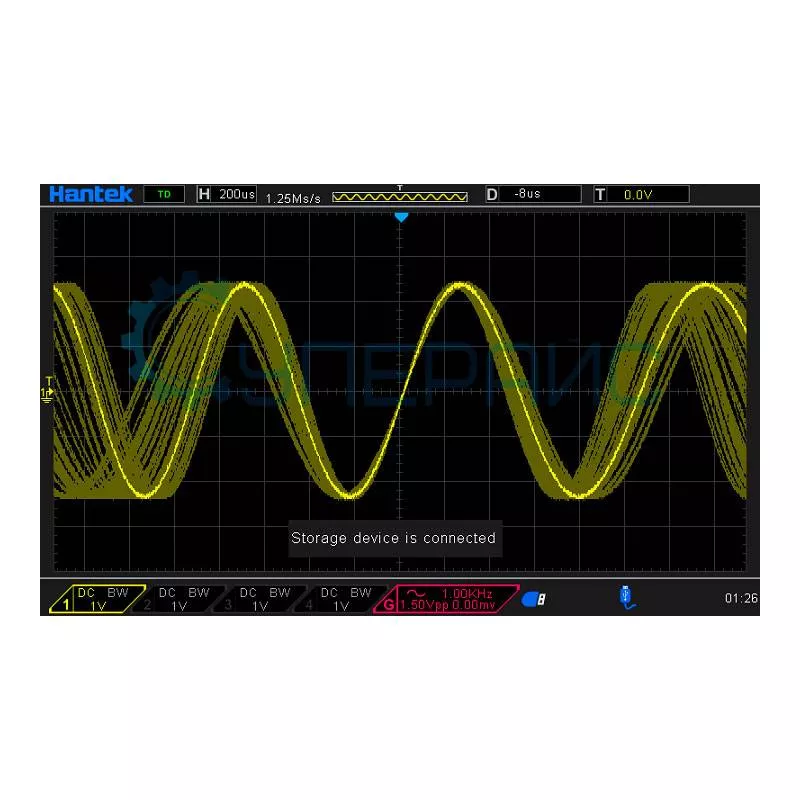

- точное отображение формы сигналов на дисплее;

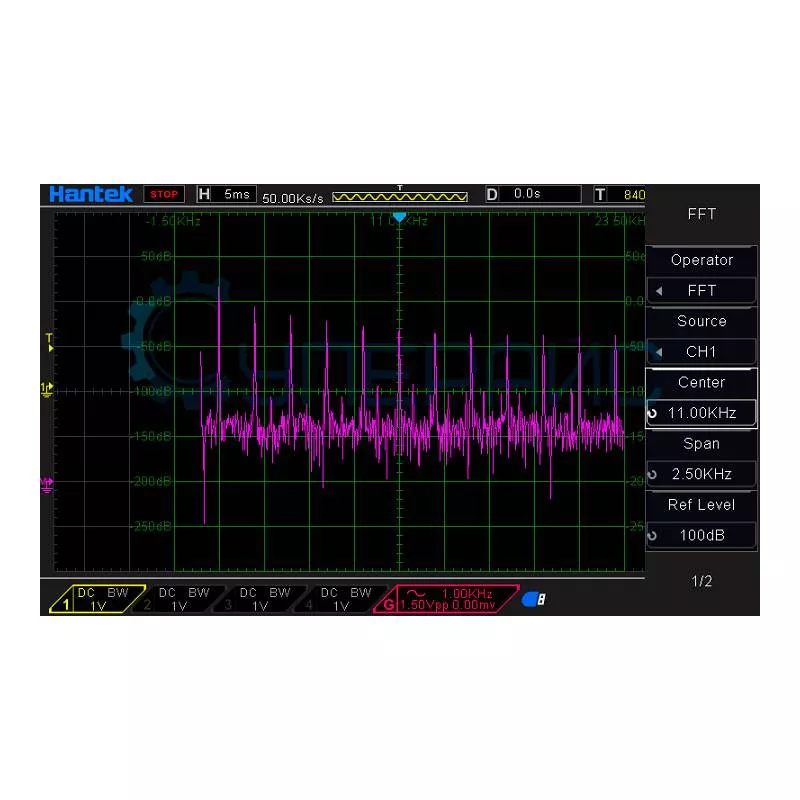

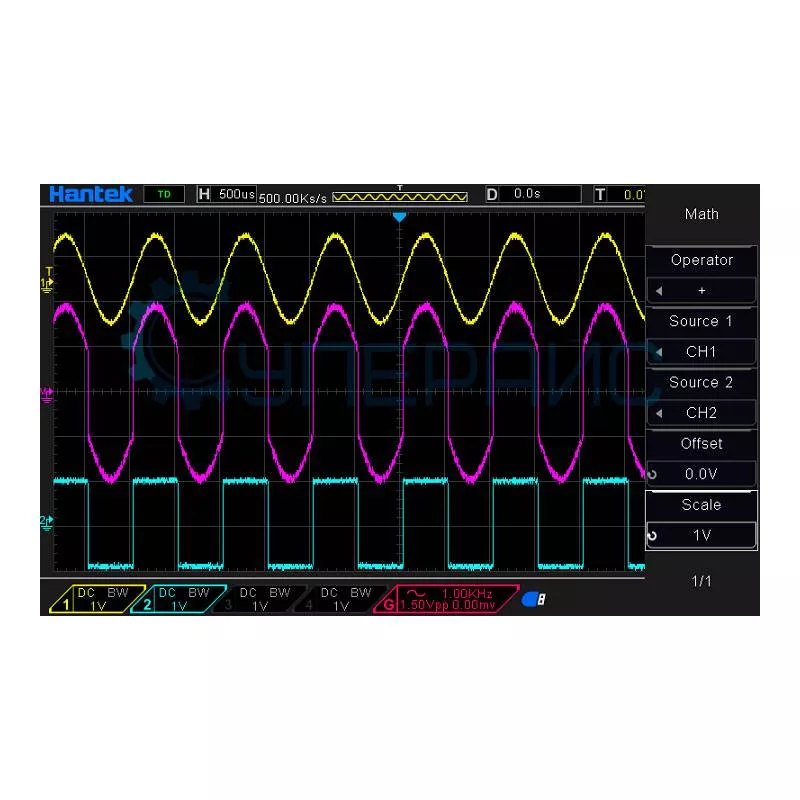

- курсорные и автоматические виды измерений;
- несколько режимов триггера;
- различные виды запуска (по фронту, наклону и другие).
Дисплей с диагональю 7 дюймов TFT ЖК с подсветкой LCD показывает рабочую информацию в наглядной форме. Четкость изображения способствует уменьшению утомляемости глаз оператора при работе.

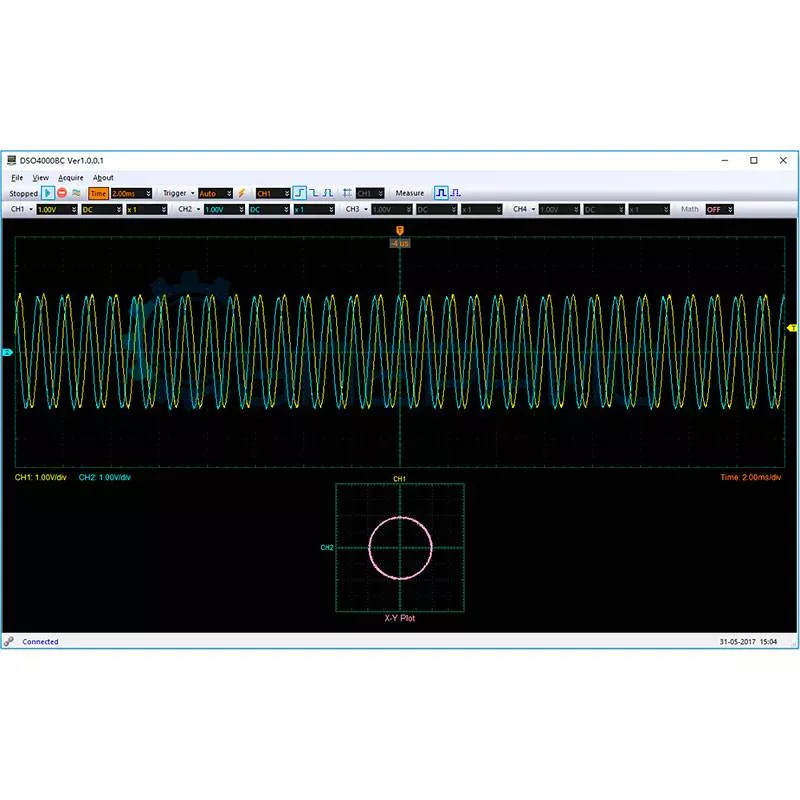

Комплектация включает необходимое оснащение для начала работы сразу после распаковки. Щупы для осциллографа подключаются к исследуемой схеме. Кабель BNC-BNC соединяет внешние устройства. USB шнур передает данные на компьютер для дальнейшей обработки.
Сферы применения DSO4204C:
- разработка электронных устройств;
- образовательный процесс в технических вузах;
- ремонт цифровой техники;
- исследовательская деятельность;
- контроль качества электронных компонентов.

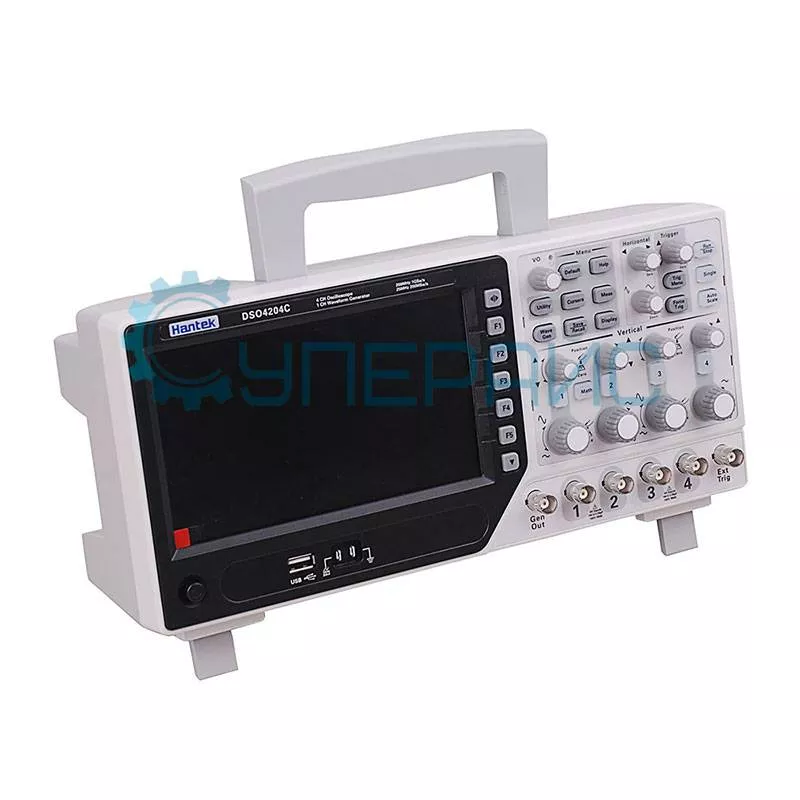

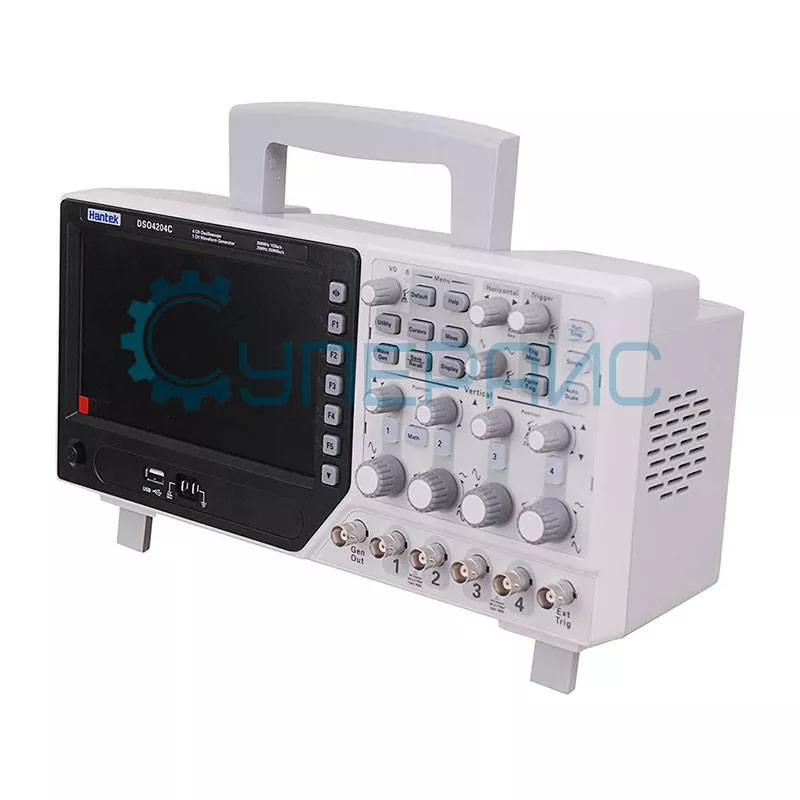

Корпус прибора оборудован удобной ручкой для переноски и опорами для установки.
Обзорная таблица осциллографов Hantek серии DSO4004C

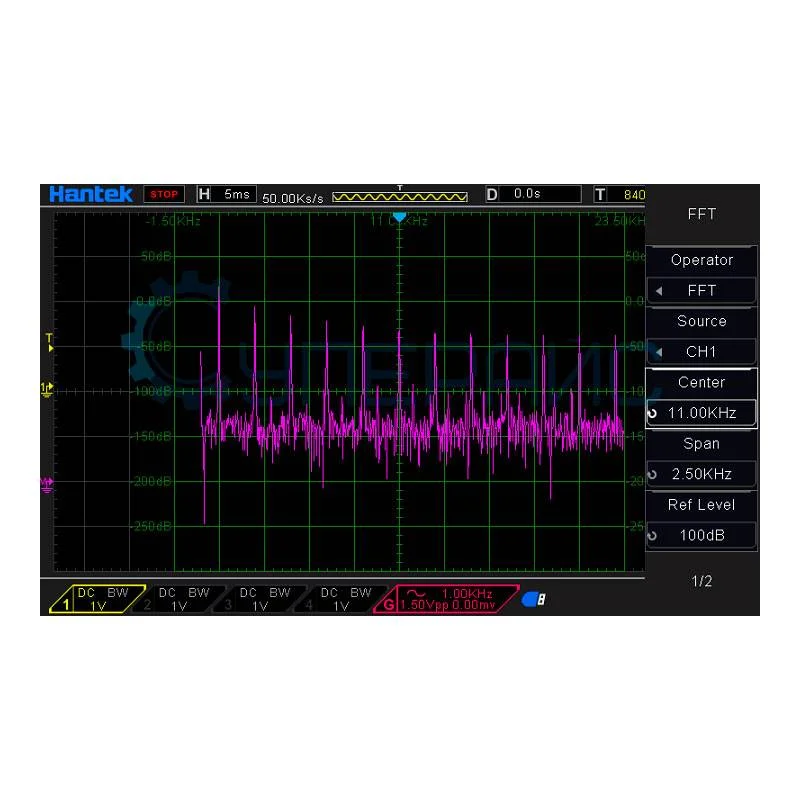

| Характеристики | DSO4254C | DSO4204C | DSO4104C |
| Полоса пропускания, МГц | 250 | 200 | 100 |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал, МВыб/с | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме | ||
| Время нарастания, нс | ≤1,4 | ≤ 1,8 | ≤ 3,5 нс |
| Глубина памяти на канал | 4К точек | ||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | 12 бит | |
| Генератор сигналов | да | ||
| Логический анализатор | нет | ||
| Мультиметр | нет | ||
| Анализатор спектра сигнала с помощью БПФ | нет | ||
| Частотомер | нет | ||
| Разрешение дисплея, пиксель | 800 x 480 | ||
| Интерфейс передачи данных | USB 2.0 Full Speed | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
