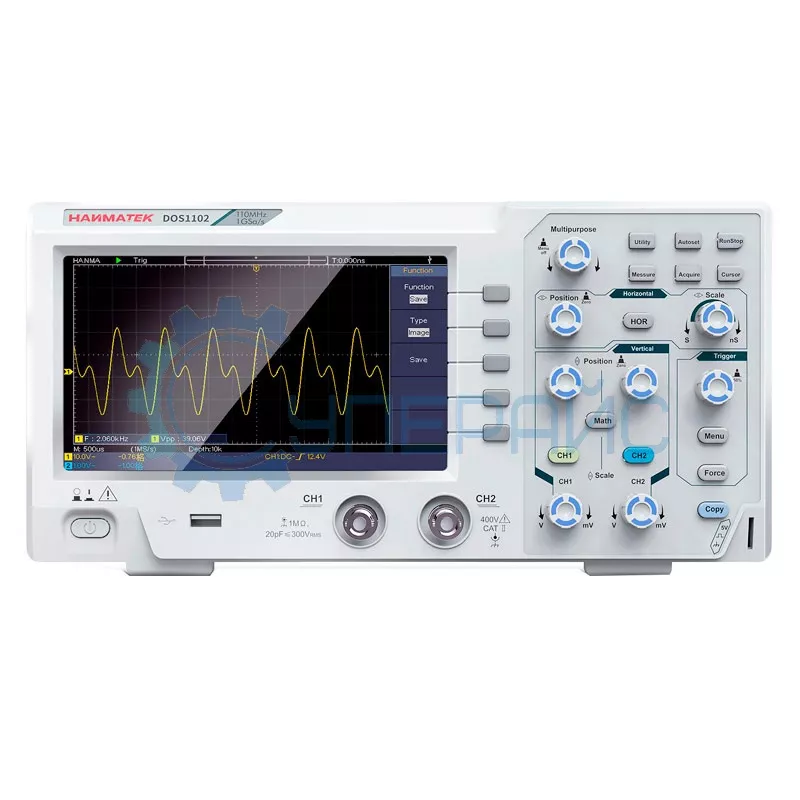

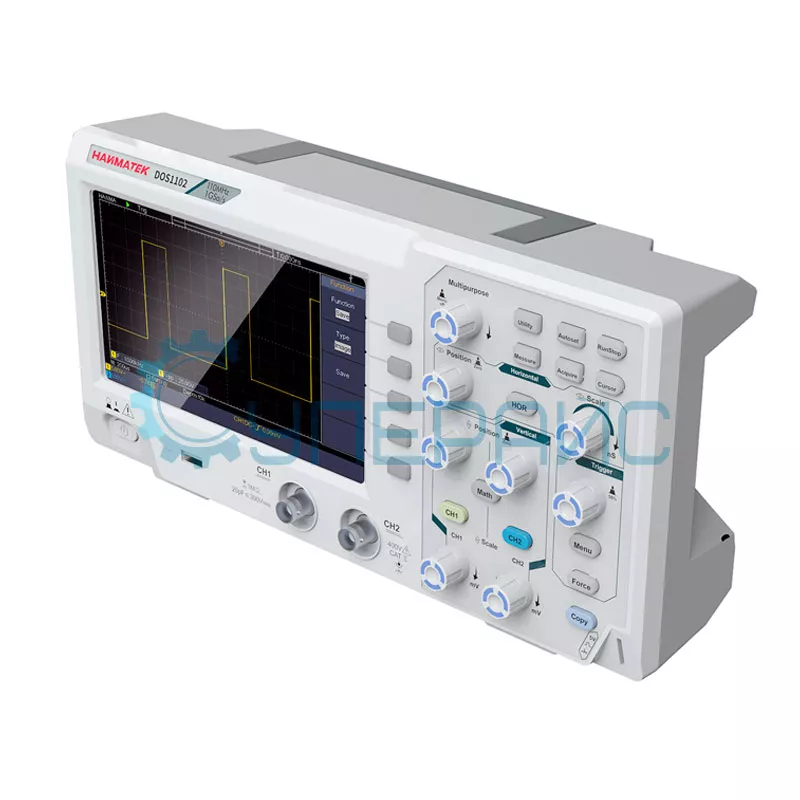

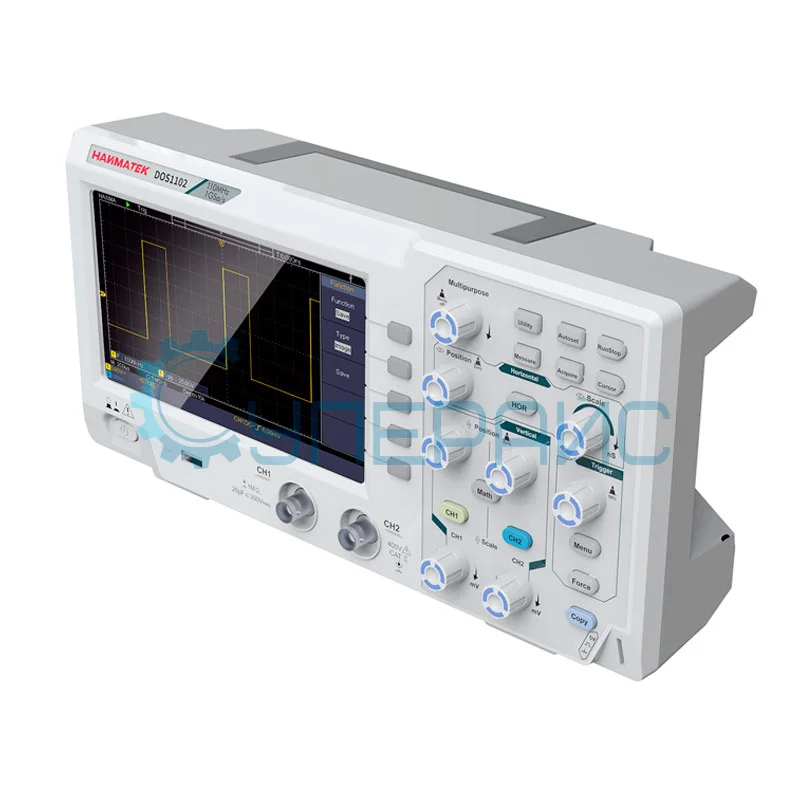

Цифровой осциллограф HANMATEK DOS1102 (2 канала, 110 МГц)
Код товара: 20837
Гарантия 12 месяцев
О товаре 7-ми дюймовый ЖК-дисплей
Количество каналов: 2
Полоса пропускания: 110 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 7-ми дюймовый ЖК-дисплей
Количество каналов: 2
Полоса пропускания: 110 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики HANMATEK DOS1102
| Количество каналов | 2 |
| Полоса пропускания | 110 МГц |
| Максимальная частота дискретизации | 1 ГВыб/с |
| Метод выборки | нормальная выборка, обнаружение пиков, среднее значение |
| Глубина хранения | 10 тыс. точек |
| Хранение форм сигнала | 16 групп |
| Поддержка частотомера | есть |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Коэффициент ослабления пробника | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100:1 10 МГц: 40:1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin(х)/х |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб/с - 1 ГВыб/с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ/дел – 5 В/ дел |
| Время нарастания | ≤ 3,18 нс |
| Смещение |
± 2 В (5 мВ/дел - 100 мВ/дел) ± 50 В (200 мВ/дел - 5 В/дел) |
| Аналоговая полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% |
| Система измерения | |
| Курсорные измерения | разница напряжений между курсорами (△В), разница во времени между курсорами (△Т) |
| Точность измерения постоянного тока | разница напряжений (△В) между любыми двумя точками сигнала после усреднения захваченных ≥16 сигналов |
| Автоматическое измерение | период, частота, среднее значение, размах значения, среднеквадратическое значение, максимальное значение, минимальное значение, верхнее значение, нижнее значение, амплитуда, выброс, предварительный выброс, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса , Положительный рабочий цикл, отрицательный рабочий цикл, задержка A->B задержка А->Б, среднеквадратичное значение цикла, среднеквадратичное значение курсора, рабочий цикл, фаза |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Общие характеристики | |
| Тип дисплея | 7 дюймовый TFT ЖК-дисплей, 800 x 480 |
| Потребляемая мощность | 18 Вт |
| Габариты изделия | 301 х 152 х 70 мм |
| Габариты упаковки | 370 х 115 х 180 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,5 кг |
| Комплектация |
осциллограф HANMATEK DOS1102 – 1 шт кабель питания - 1 шт USB-кабель - 1 шт щупы - 1 пара инструкция по эксплуатации - 1 шт программное обеспечение - 1 шт |
Цифровой осциллограф HANMATEK DOS1102: мощность и точность для профессионалов
HANMATEK DOS1102 — это двухканальный цифровой осциллограф с полосой пропускания 110 МГц и частотой дискретизации 1 Гвыб/с, разработанный для точного анализа высокочастотных сигналов. Устройство оснащено 7-дюймовым TFT-экраном с разрешением 800×480 пикселей, что обеспечивает детальную визуализацию данных. Благодаря компактным габаритам (301×152×70 мм) и весу 1,1 кг, прибор подходит как для лабораторий, так и для полевых работ.
Ключевые характеристики:
- Полоса пропускания: 110 МГц — анализ сигналов в широком частотном диапазоне.
- Частота дискретизации: 1 Гвыб/с — высокая точность захвата кратковременных событий.
- Глубина памяти: 10 тыс. точек — запись длительных сигналов без потерь.
- Автоматические измерения: 20+ параметров (частота, амплитуда, время нарастания, скважность).
- Математические функции: FFT, сложение, вычитание, умножение, деление.
Применение и возможности
Осциллограф HANMATEK DOS1102 идеален для диагностики электронных схем — анализ ШИМ, цифровых интерфейсов (I2C, SPI) и аудиосигналов. Подходит в качестве тестера блоков питания посредством проверки стабильности напряжения и пульсаций.
Прибор поддерживает режимы AC/DC/GND и коэффициент ослабления пробника до 1000X, что позволяет работать с высоковольтными цепями (до 400 В). Функция FFT помогает анализировать спектральные составляющие сигналов, а курсорные измерения обеспечивают точность до ±0,4 нс.
Преимущества модели
- Портативность: малый вес и эргономичный дизайн для мобильного использования.
- Удобный интерфейс: интуитивное меню на русском языке и подсветка экрана.
- Защита от перегрузок: встроенная система защиты входных каналов.

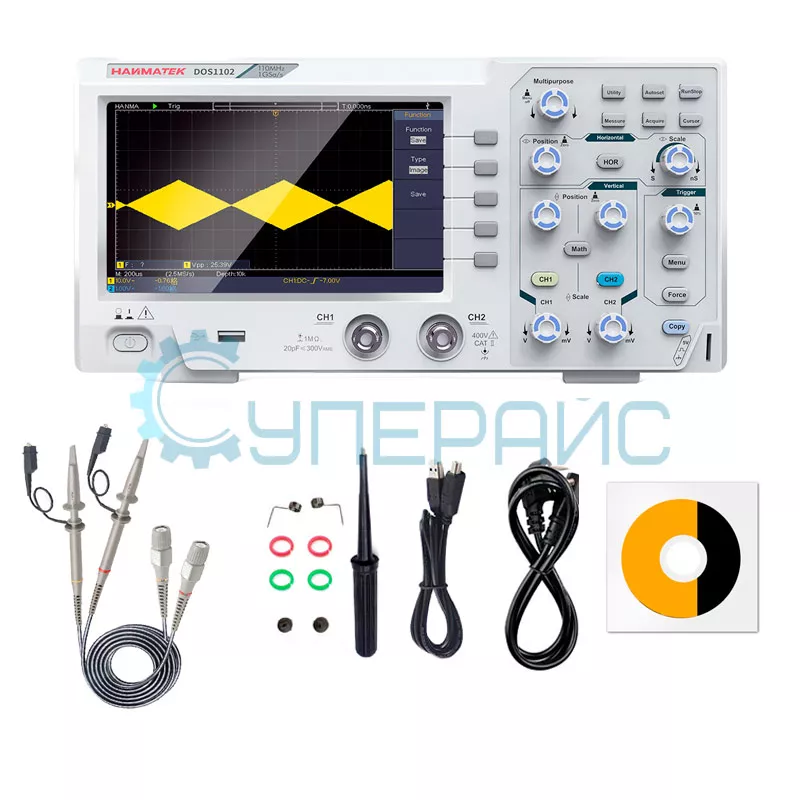

Комплект осциллографа Hanmatek DOS1102 состоит из USB кабеля, сетевого адаптера, ПО для Пк, инструкции, а также 2 щупов с делителями 1X/10x.
Почему выбирают DOS1102?
Этот цифровой осциллограф сочетает высокую производительность, компактность и доступную цену. Его полоса пропускания 110 МГц и продвинутые функции делают его универсальным инструментом для инженеров, ремонтных мастерских и образовательных учреждений.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
