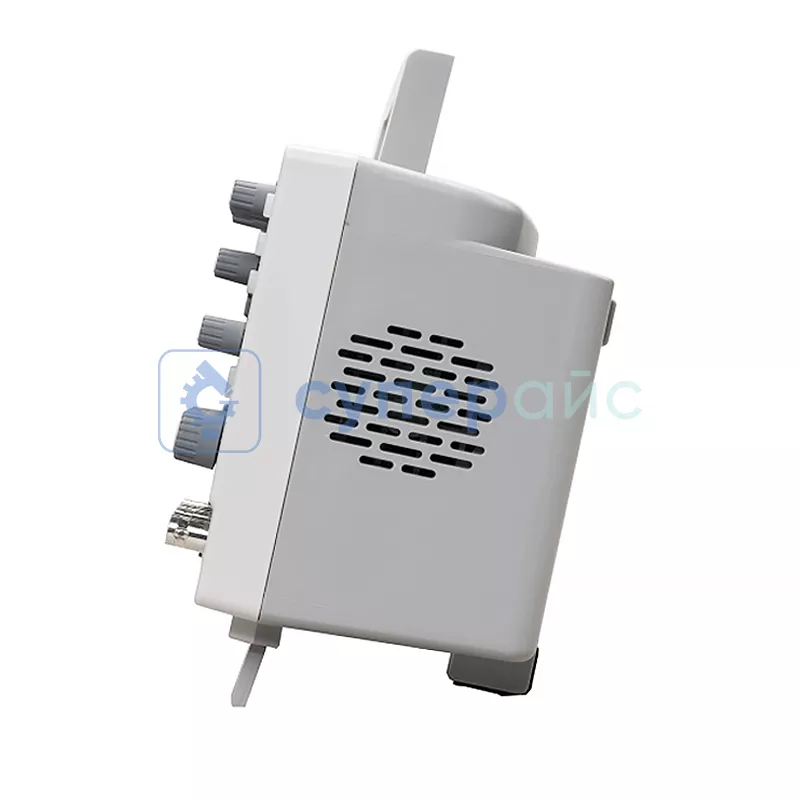

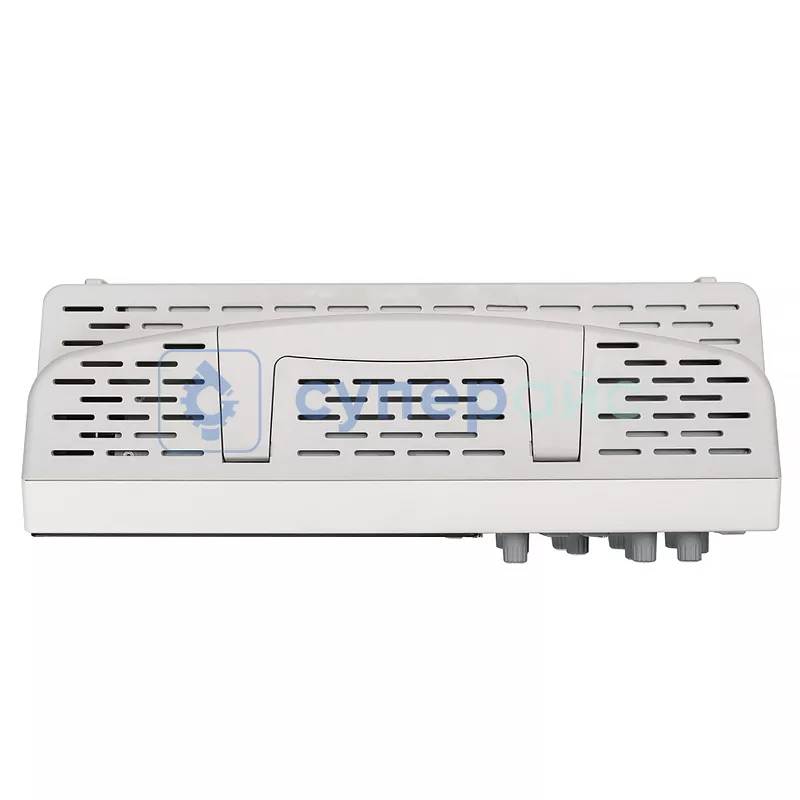

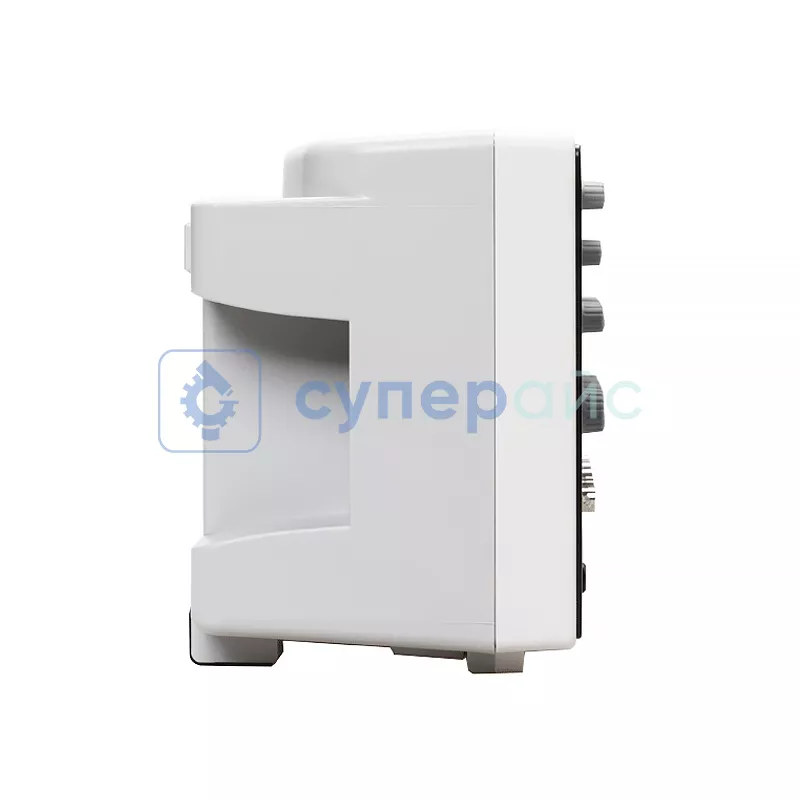

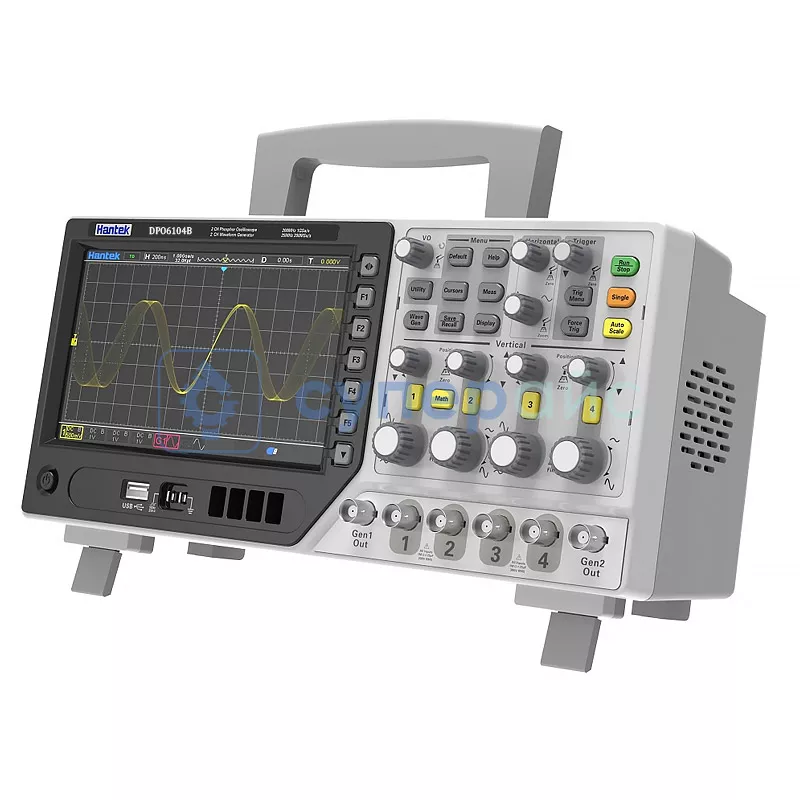

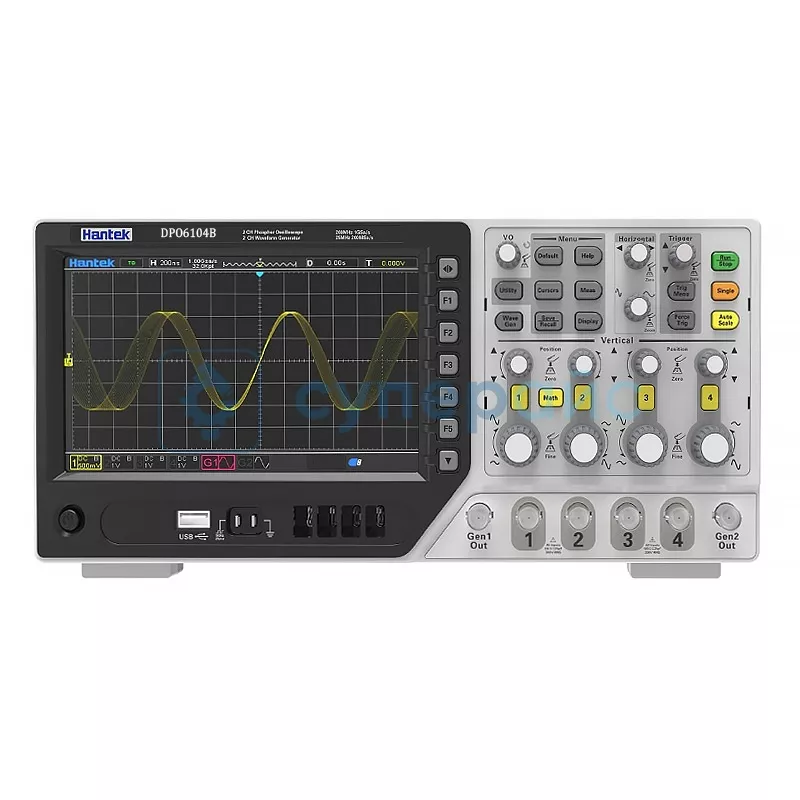

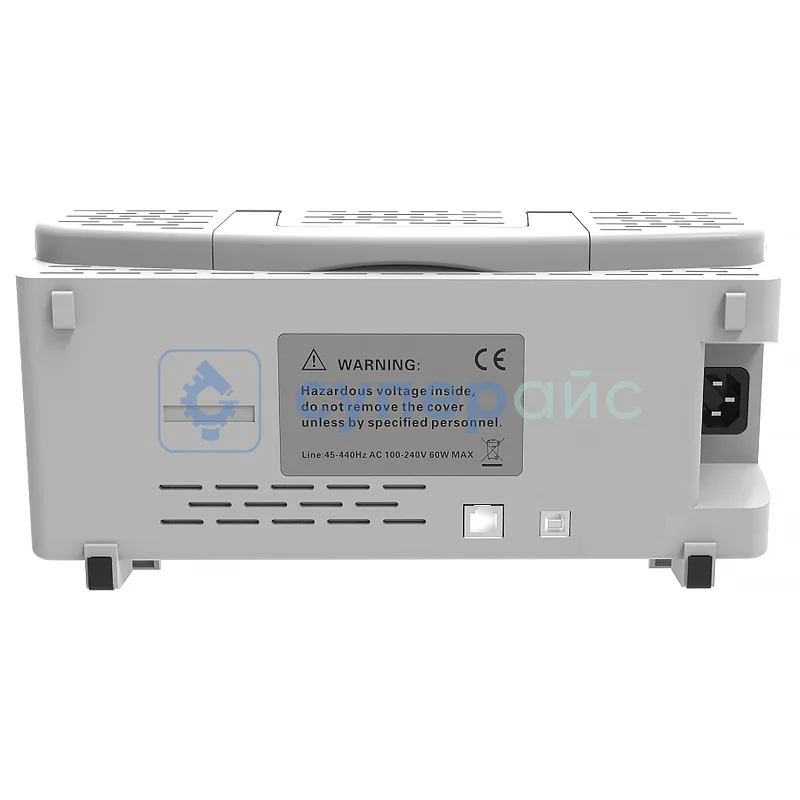

Осциллограф настольный Hantek DPO6104B
Код товара: 24711
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Вертикальное разрешение 8 бит
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Вертикальное разрешение 8 бит
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek DPO6104B
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Чувствительность | 500 мкВ - 10 В |
| Глубина записи | 64 Мб |
| Частота обновления | 60000 / 400000 |
| Входные параметры | |
| Развязка входа | DC, AC или GND |
| Входной импеданс | 25 пФ ± 3 пФ, 1 МОс ± 2% |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 300 В (10 Х) |
| Горизонтальная система | |
| Интерполяция сигналов | (sin x) / x |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шагов |
| Базовый режим времени | YT, XY, бросок |
| Нулевое смещение | ±0,5 деления x минимальное время работы базовой передачи |
| Точность частоты дискретизации и времени задержки | ±25 ppm |
| Дрейф часов | ±5 ppm / год |
| Вертикальная система | |
| Вертикальная развёртка |
500 мВ / дел - 120 В / дел, ±1 В 122 мВ / дел - 1,2 В / дел, ±10 В 1,22 В / дел - 10 В / дел, ±50 В |
| Дополнительное ограничение аналоговой полосы пропускания， | 20 МГц |
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц при BNC |
| Время нарастания | < 3,5 нс |
| Вертикальное разрешение | 8 бит |
| Точность усиления по вертикали |
в “нормальном” или “среднем” режиме сбора данных точность от 10 В/ячейка до 10 мВ/ячейка составляет ±3% в “нормальном” или “среднем” режиме сбора данных точность от 5 мВ/ячейка до 500 мкВ/ячейка составляет ±4% |
| Точное смещение постоянного тока | ±0,1 деления ± 2 мВ ± 1% значения смещения |
| Изоляция канала | постоянный ток до максимальной полосы пропускания: > 40 дБ |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Полярность | положительная, отрицательная |
| Декодирование сигналов шин | UART, LIN, CAN, SPI, IIC |
| Система измерения | |
| Автоматические измерения | частота, период, среднее значение, размах, среднеквадратичное значение, минимум, микширование, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предустановка, разность фаз нарастания, фаза спада разница, + долг, - долг, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| Курсор |
разница напряжений между курсорами △В разница во времени между курсорами △T обратная величина △T，в герцах（1/△T） |
| Возможность сохранения осциллограмм | есть, 1 с, 5 с, 10 с, 30 с, бесконечно |
| Функция автоматического измерения | есть |
| Функция регулировки яркости экрана | есть |
| Функция регулировки типа сетки | есть |
| Функция регулировки яркости сетки | есть |
| Общие характеристики | |
| Дисплей | сенсорный, (800 x 480) TFT |
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI |
| Выходное напряжение | 2 В, нагрузка ≥ 1 МОм |
| Частота | 1 кГц |
| Питание | 100 - 120 VACRMS(±10%)от 45 Гц до 440 Гц |
| Потребляемая мощность | < 30 Вт |
| Предохранитель | 3,15 А, 250В, 5x20 мм |
| Рабочая температура | 0 - 50°C (32 - 122°F) |
| Температура хранения | -40 - 71°C (-40 - 159,8°F) |
| Влажность | ≤ 40°C: влажность ≤90% |
| Метод охлаждения | конвекция |
| Габариты | 378 х 218 х 260 мм |
| Вес | 4150 г |
| Комплектация |
осциллограф Hantek DPO6104B - 1 шт пассивные пробники напряжения - 4 шт кабель питания - 1 шт USB-кабель - 1 шт |
| Совместимость |
Щуп делитель (1:1/1:10) Hantek PP200 Набор микрозажимов Hantek HT321 |
Осциллограф Hantek DPO6104B: точность и адаптивность в каждом измерении
Настольный осциллограф Hantek DPO6104B — это инструмент для анализа сигналов в реальном времени. С 4 каналами, полосой 100 МГц и частотой дискретизации 1 Гвыб/с, он подходит для задач любой сложности: от отладки микроконтроллеров до тестирования промышленных систем.
Ключевые возможности
- 4 независимых канала с чувствительностью 500 мкВ/дел и памятью 64 Мб на канал.
- Декодирование протоколов: UART, LIN, CAN, SPI, I²C — на сенсорном экране.
- Гибкие интерфейсы: USB, LAN, Wi-Fi для синхронизации с ПК и облачными сервисами.
Технические решения
- Расширенный диапазон измерений. С делителем 10X устройство обрабатывает сигналы до 300 В, что актуально для диагностики силовых цепей.
- Адаптивная память. Осциллограммы сохраняются в режимах 1–30 секунд или непрерывно, что удобно для длительного мониторинга.
- Интеллектуальная синхронизация. Режимы Auto/Normal/Single и триггер по фронту минимизируют потерю данных даже при нестабильных сигналах.
Пример использования: анализ ШИМ-сигналов в импульсных блоках питания. Осциллограф Hantek фиксирует малейшие искажения формы волны, а функция измерения времени нарастания/спада помогает оптимизировать КПД устройства.
Эргономика и совместимость
Компактный корпус (378×218×260 мм, вес 4,15 кг) позволяет разместить прибор на ограниченном пространстве лабораторного стола. В базовую комплектацию входят:
- 4 пассивных пробника для работы с низко- и высокочастотными сигналами;
- Кабель USB для передачи данных и управления через ПО;
- Адаптер питания с защитой от перегрузок.
Совместимость с пробниками PP200 и микрозажимами HT321 расширяет функционал: например, можно одновременно анализировать сигналы на нескольких компонентах платы.
Почему DPO6104B выделяется среди лабораторного оборудования?
Осциллограф сочетает скорость (до 400 000 волновых форм/с) и точность (±3% по вертикали). Сенсорный экран с настраиваемой сеткой ускоряет работу, а поддержка Wi-Fi позволяет удаленно контролировать процессы через смартфон или планшет. Устройство сохраняет стабильность при температурах 0–50°C и влажности до 90%, что делает его универсальным решением для цехов, НИИ и учебных аудиторий.
Обзорная таблица осциллографов Hantek
| Характеристики | DPO6104B | DPO6104C | DPO6204B | DPO6204C |
| Полоса пропускания | 100 МГц | 200 МГц | ||
| Количество каналов | 4 | |||
| Частота дискретизации | 1 ГВыб/с | |||
| Частота обновления сигнала | 60000 / 400000 | |||
| Глубина записи | 64 Мб | |||
| Вертикальное разрешение | 8 бит | |||
| Декодирование сигналов шин | UART, LIN, CAN, SPI, IIC | |||
| Дисплей | сенсорный, (800 x 480) TFT | |||
| Питание | 100 - 120 VACRMS(±10%)от 45 Гц до 440 Гц | |||
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI | |||
| Возможность сохранения осциллограмм | есть, 1 с, 5 с, 10 с, 30 с, бесконечно | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
