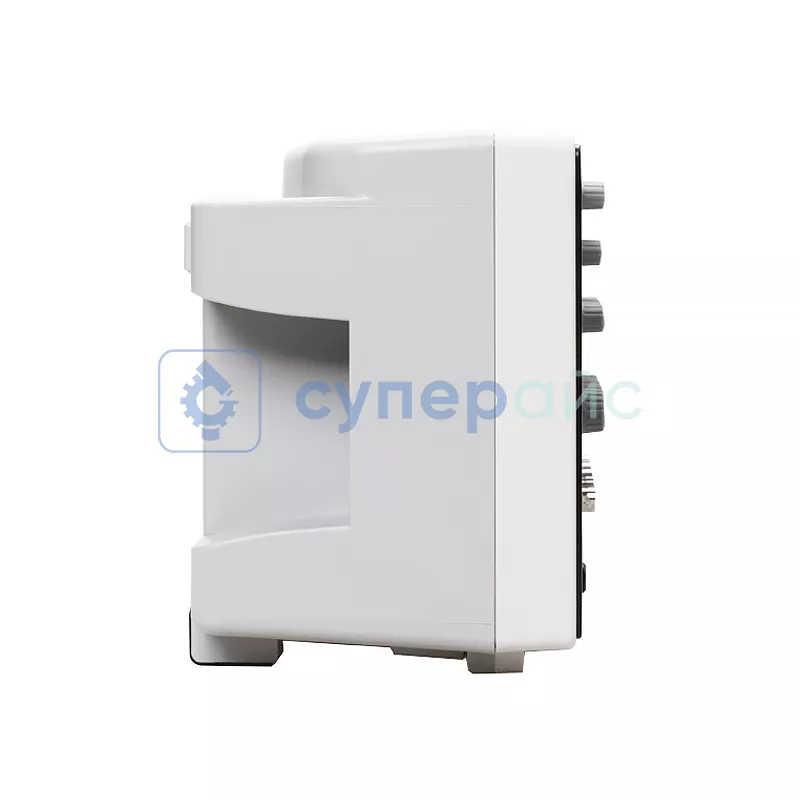

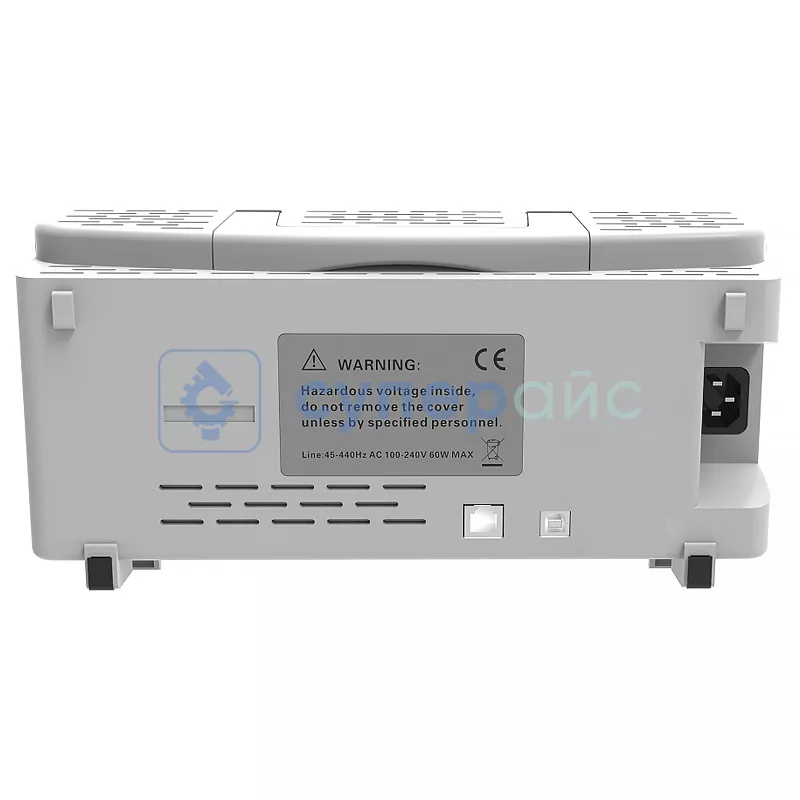

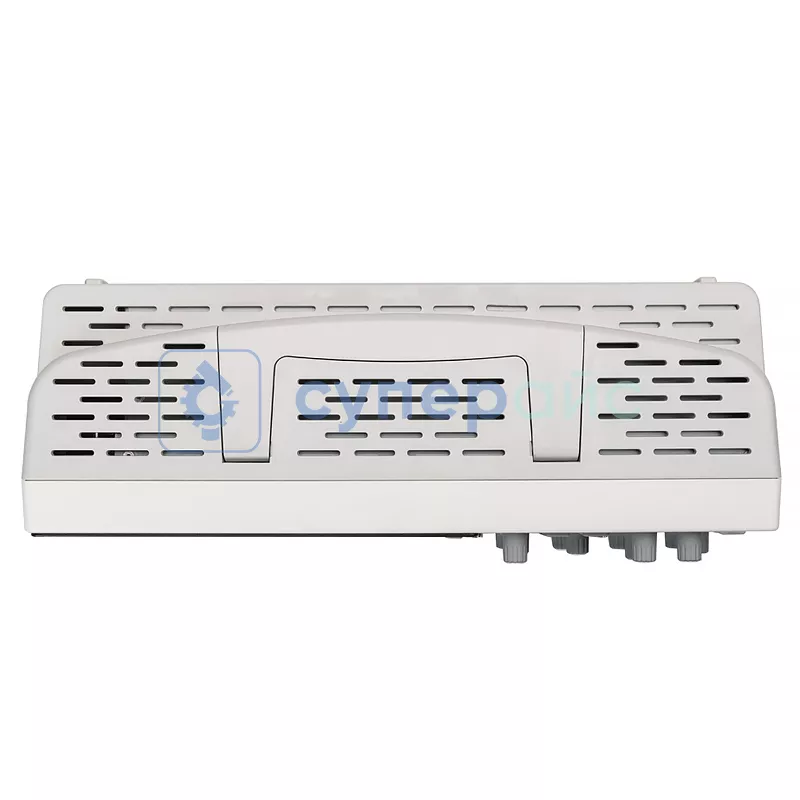

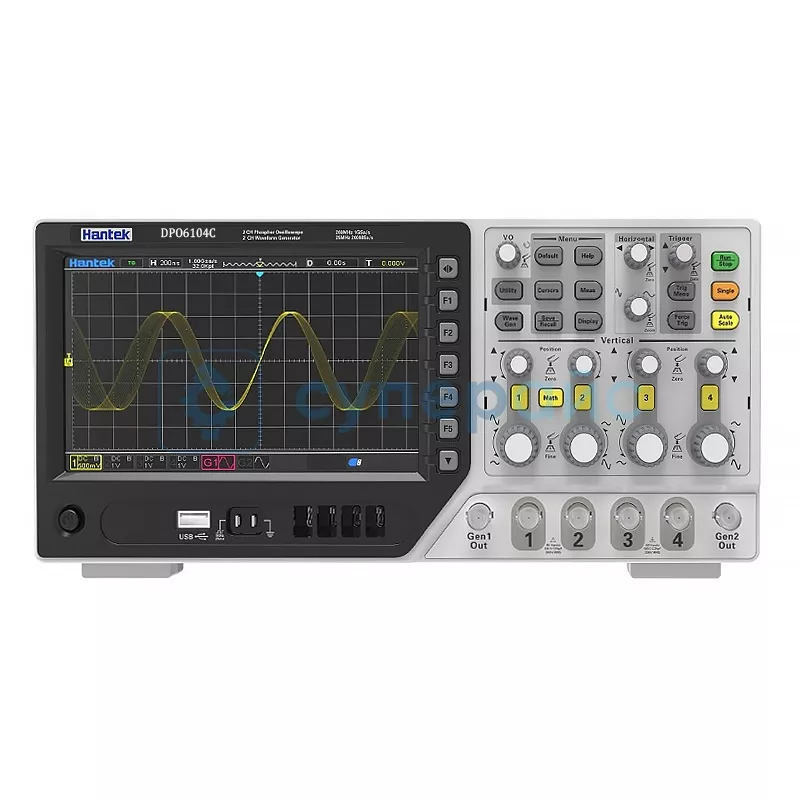

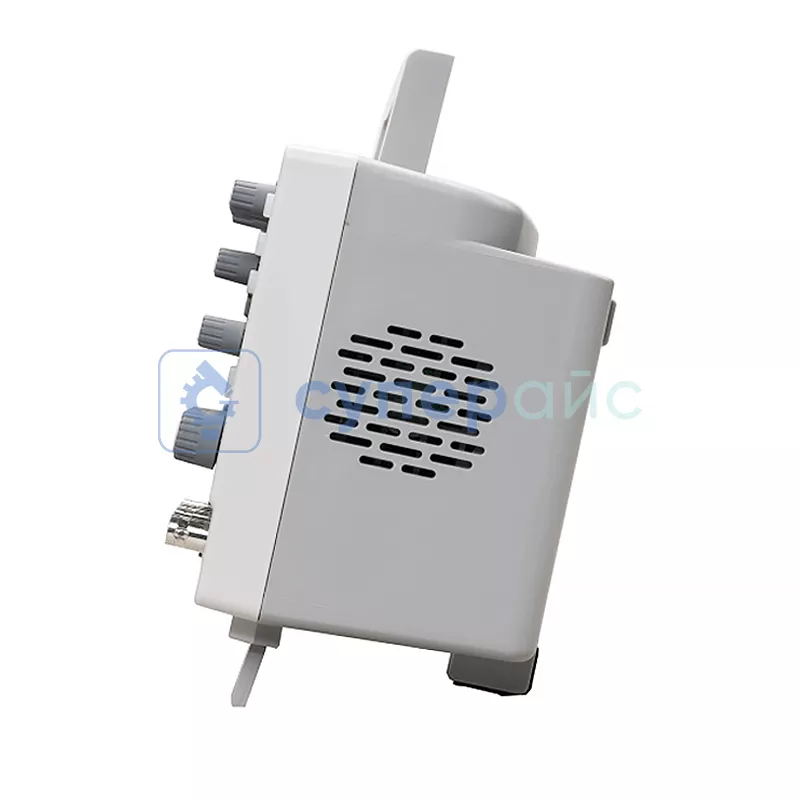

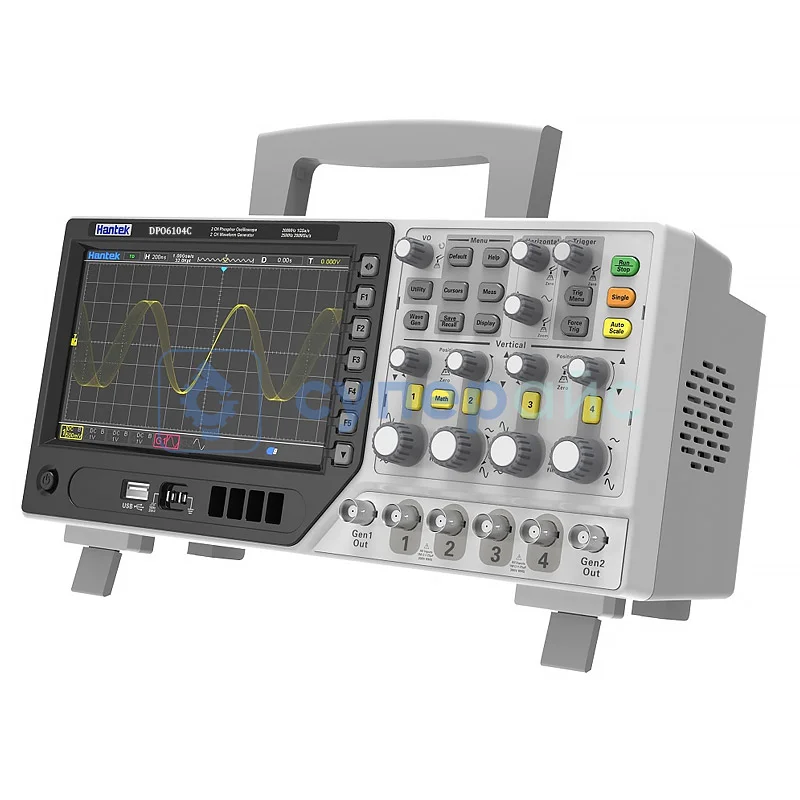

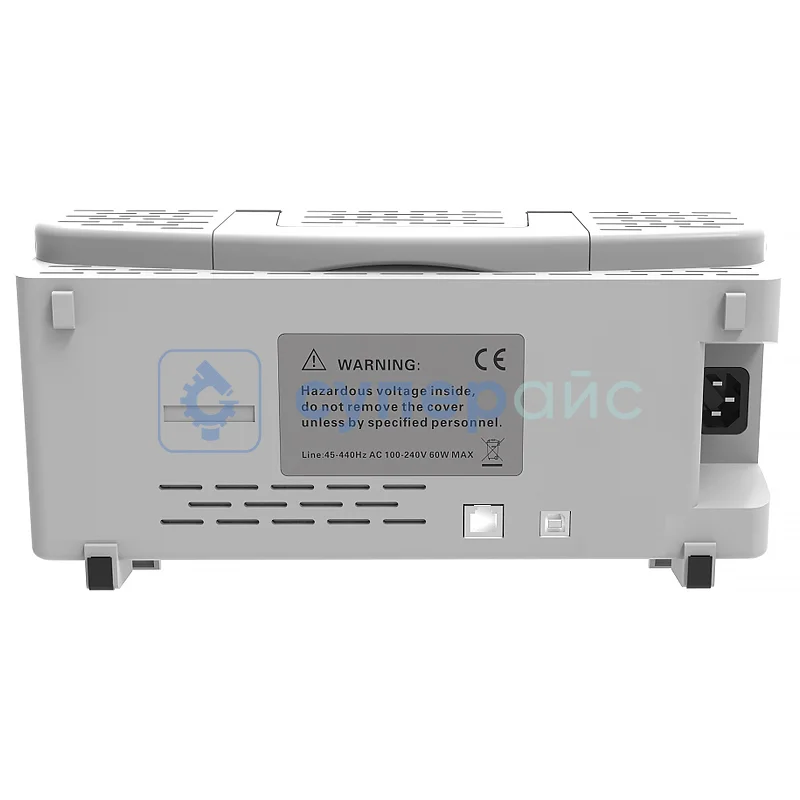

Цифровой осциллограф Hantek DPO6104C
43 569 ₽
43 569 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24713
Модель (серия)
DPO6104C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO6104C
Общие данные
Артикул (код товара)
24713
Производитель (бренд)
Модель (серия)
DPO6104C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОс ± 2 %
Входная ёмкость
25 пФ ± 3 пФ
Максимальное входное напряжение
300 В
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
> 40 дБ
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
± 3 % (10 В/дел – 10 мВ/дел), ± 4 % (5 мВ/дел – 500 мкВ/дел)
Точность вертикального смещения
± 0,1 дел ± 2 мВ ±1 %
Система синхронизации
Базовые типы триггера
Edge
Протокольный триггер
UART, LIN, CAN, SPI, IIC
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Точность временной базы
± 25 ppm
Дрейф временной базы
± 5 ppm/год
Режимы развёртки
YT, XY, Roll
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
частота, период, среднее значение, размах, среднеквадратичное значение, минимум, максимум, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предустановка, разность фаз, + рабочий цикл, - рабочий цикл, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Курсорные измерения
ΔV, ΔT, 1/ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
UART
SPI
LIN
CAN
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
LAN
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50 °C (32 - 122°F)
Рабочая влажность
≤ 40 °C: влажность ≤90%
Комплектация
Комплектация
пассивные пробники напряжения - 4 шт
кабель питания - 1 шт
USB-кабель - 1 шт
кабель питания - 1 шт
USB-кабель - 1 шт
Габариты и вес
Габариты прибора
318 х 140 х 150 мм
Габариты упаковки
385 х 220 х 265 мм
Вес нетто, кг
2,9
Вес брутто, кг
4,25
Описание Hantek DPO6104C
| Совместимость |
Щуп делитель (1:1/1:10) Hantek PP200 Набор микрозажимов Hantek HT321 |
Обзорная таблица осциллографов Hantek
| Характеристики | DPO6104B | DPO6104C | DPO6204B | DPO6204C |
| Полоса пропускания | 100 МГц | 200 МГц | ||
| Количество каналов | 4 | |||
| Частота дискретизации | 1 ГВыб/с | |||
| Частота обновления сигнала | 60000 / 400000 | |||
| Глубина записи | 64 Мб | |||
| Вертикальное разрешение | 8 бит | |||
| Декодирование сигналов шин | UART, LIN, CAN, SPI, IIC | |||
| Дисплей | сенсорный, (800 x 480) TFT | |||
| Питание | 100 - 120 VACRMS (±10%) от 45 Гц до 440 Гц | |||
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI | |||
| Возможность сохранения осциллограмм | есть, 1 с, 5 с, 10 с, 30 с, бесконечно | |||
Многофункциональный осциллограф Hantek DPO6104C: Инновационный инструмент для комплексного анализа сигналов
Четырехканальный осциллограф Hantek DPO6104C — прибор для диагностики электронных устройств. Архитектура прибора сочетает возможности осциллографа с продвинутым генератором сигналов, создавая универсальную платформу для разработки и тестирования. Расширенная глубина записи 64 Мб предлагает детальный анализ продолжительных процессов, а интеллектуальная система обработки данных гарантирует прецизионную точность измерений.
Технические инновации:- Гибридная система оцифровки сигналов с параллельной обработкой
- Адаптивная полоса пропускания с автоматической коррекцией АЧХ
- Программируемая чувствительность входных трактов от 500 мкВ до 120 В
- Многоуровневая система синхронизации сложных сигналов
- Интеллектуальная компенсация паразитных параметров монтажа
Вертикальная развертка с дискретностью 1-2-5 гарантирует отображение амплитудных характеристик. Система автоматических измерений выполняет 30 типов анализа сигналов в реальном времени. Технология цифровой фильтрации позволяет выделять полезные компоненты сложных сигналов даже при помехах.
Особенности конструкции:
Входные параметры прибора оптимизированы для работы с высокоскоростными интерфейсами. Эргономичный сенсорный интерфейс предоставляет прямой доступ к используемым функциям. Система термостабилизации электронных компонентов обеспечивает стабильность характеристик в различных условиях эксплуатации.
Практическое применение:- Исследование переходных процессов в силовой электронике
- Анализ целостности сигналов в высокоскоростных цифровых системах
- Диагностика электромеханических систем и приводной техники
- Научные исследования в области радиотехники и связи
- Образовательные программы технических вузов
Многоуровневые интерфейсы связи позволяют интегрировать осциллограф в автоматизированные измерительные комплексы. Поддержка промышленных сетевых протоколов предлагает совместимость с системами промышленного IoT. Расширенный набор программных интерфейсов открывает возможности создания специализированных измерительных сценариев.
Настольный осциллограф Hantek DPO6104C представляет собой синтез передовых измерительных технологий и практической эргономики, предлагая специалистам универсальный инструмент для решения самых сложных задач анализа электронных систем. Гармоничное сочетание точности, функциональности и надежности делает этот прибор выбором для лабораторий и исследовательских центров.
Документация и ПО Hantek DPO6104C
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов Hantek серии DPO6000 / MPO6000
Язык:
Русский
Размер и тип:
1,6 МБ,
pdf
Руководство пользователя для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.3
Размер и тип:
1,89 МБ,
PDF
Протокол SCPI для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.1
Размер и тип:
1,78 МБ,
PDF
Пример кода для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
1,8 МБ,
RAR
RAR
Прошивка для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
4,13 МБ,
ZIP
ZIP
Программное обеспечение для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
25 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Hantek DPO6104C
Guest
19.05.2025 13:54:00
Добротный осциллограф. Все пункты соответствуют заявленным, работать одно удовольствие. Для моих задач по ремонту электроники более чем достаточно. Доставка заняла около недели.
SUPEREYES.RU
20.05.2025 06:55:46
Guest
Добротный осциллограф. Все пункты соответствуют заявленным, работать одно удовольствие. Для моих задач по ремонту электроники более чем достаточно. Доставка заняла около недели.
Добротный осциллограф. Все пункты соответствуют заявленным, работать одно удовольствие. Для моих задач по ремонту электроники более чем достаточно. Доставка заняла около недели.
Здравствуйте!
Спасибо за ваш отзыв. Рады, что осциллограф оправдал ожидания и полностью соответствует заявленным характеристикам.
Особенно приятно слышать, что прибор подошёл для ваших задач по ремонту электроники — это значит, что он действительно выполняет свою работу эффективно и надёжно. Также отмечаем, что доставка прошла в штатные сроки — благодарим за обратную связь.
Если в процессе использования появятся вопросы — обращайтесь, будем рады помочь.
С уважением, Администрация магазина Суперайс
