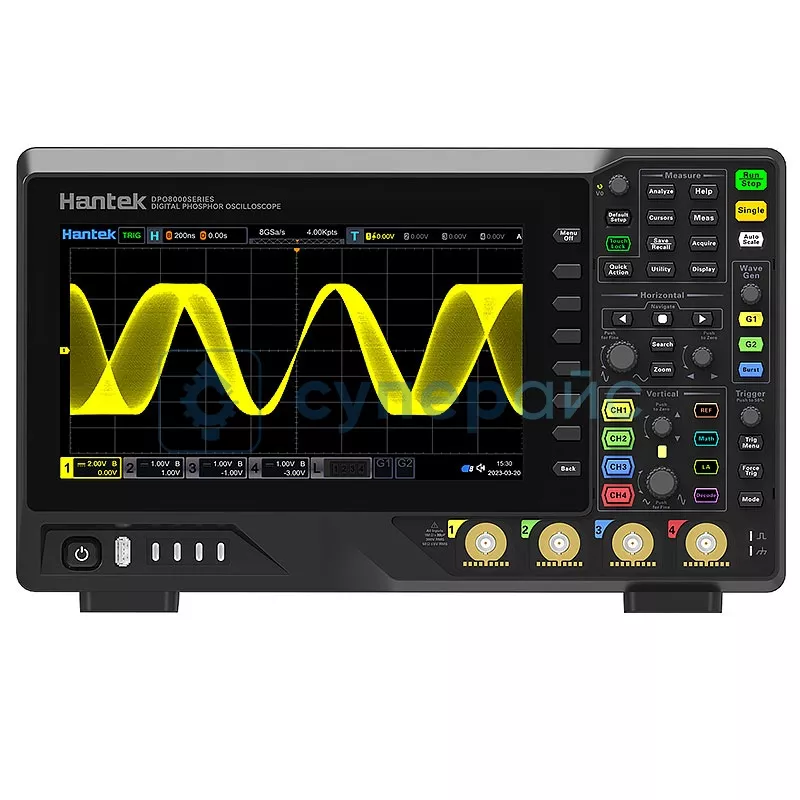

Осциллограф настольный цифровой Hantek DPO8054C

Код товара: 23824

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор Hantek в России

HANTEK
О товаре
Цифровой осциллограф Hantek DPO8054C
4 аналоговых канала
Полоса пропускания: 500 МГц
Частота дискретизации: 8 Гвыб/сек
Глубина памяти: 2 Гб
320 539 руб.
320 539 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
О товаре
Цифровой осциллограф Hantek DPO8054C
4 аналоговых канала
Полоса пропускания: 500 МГц
Частота дискретизации: 8 Гвыб/сек
Глубина памяти: 2 Гб

Технические характеристики Hantek DPO8054C

Количество аналоговых каналов 4
Полоса пропускания 500 МГц
Частота дискретизации 8 Гвыб/сек (одноканальный)
8 Гвыб/сек (полуканал)
4 Гвыб/сек (все каналы)
Глубина памяти 2 Гб (одноканальный)
1 Гб (двухканальный)
500 Мб (три-четыре канала)
250 Мб (все каналы)
Развязка входа DC, AC, GND
Входное сопротивление и ёмкость 1 МОм ± 1 %
50 Ом ± 1 %
21 пФ ± 3 пФ
Скорость захвата осциллограмм 500 000 осциллограмм в секунду
Вертикальная система
Вертикальное разрешение 8 бит
Вертикальная развёртка 1 МОм: 500 мкВ / дел - 10 В / дел
50 Ом: 500 мкВ / дел - 1 В / дел
Ограничение полосы пропускания 20 МГц, 100 МГц, 200 МГц, 350 МГц, 650 МГц, 750 МГц (зависит от канала)
Горизонтальная система
Коэффициент развертки 500 с / дел - 1 кс / дел
Точность временной базы ±1 ppm + 1ppm / длительность
Система синхронизации
Функции запуска триггера фронт, пульс, видео, наклон, овертайм, окно, интервал, под амп., шаблон, задержка, установка, удержание, RS232, LIN, CAN, SPI, I2C
Декодирование сигналов шин RS232, LIN, CAN, SPI, I2C
Система измерения
Математические операции сложение, вычитание, умножение, деление, БПФ, A&&B, Ab, IA, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений
Автоматическое измерение 41 вид измерения параметров, поддержка статистики
Функции анализа счётчик, DVM, анализ мощности, гистограмма, поиск, навигация, диаграмма скорости передачи данных
Самописец более 2 млн. кадров (один канал)
Общие характеристики
Дисплей 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение
Интерфейс USB HOST, USB DEVICE, LAN
Вес ~ 2,5 кг
Комплектация
осциллограф Hantek DPO8054C – 1 шт
USB кабель - 1 шт
пассивный пробник - 1 шт
кабель питания - 1 шт

Осциллограф Hantek DPO8054C

Hantek DPO8054C - это настольный осциллограф весом 2,5 кг, который разработан для измерения электрических сигналов в лабораторных условиях. Среди особенностей компоновки, которыми располагает данный осциллограф Hantek — 4 канала и мультисенсорный экран для удобного управления.

Поддерживаются разъемы USB HOST, USB DEVICE, LAN.

Касательно таких цифровых осциллографов существует несколько распространенных заблуждений. Ниже опровергаем эти мифы на примере предлагаемой модели и рассказываем, кому и для чего пригодится прибор.

  1. Большая глубина памяти замедляет работу прибора

Глубина памяти до 2 Гб в одноканальном режиме помогает сохранять длительные записи сигналов с сохранением высокой детализации. При работе с несколькими каналами память распределяется оптимально: 1 Гб на два канала, 500 Мб на три-четыре канала и 250 Мб на все каналы.

  1. Широкая полоса пропускания снижает точность измерений

Полоса пропускания 500 МГц обуславливает высокую точность измерений высокочастотных сигналов. Частота дискретизации 8 Гвыб/сек для одного канала фиксирует мельчайшие изменения формы сигнала.

  1. Большое количество аналоговых каналов усложняет настройку

В действительности четыре канала этой модели делают возможным одновременный анализ нескольких сигналов. Это облегчает проведение сложных экспериментов.

  1. Высокая скорость захвата осциллограмм ухудшает качество записи

На самом деле скорость 500 000 осциллограмм в секунду в случае с этим прибором помогает регистрировать редкие аномалии сигнала.

Кому будет полезен такой осциллограф 500 МГц:

  • инженерам-разработчикам электронной техники;
  • специалистам по ремонту радиоаппаратуры;
  • преподавателям технических дисциплин;
  • сотрудникам измерительных лабораторий.

Какие задачи поможет решать аппарат:

  • проведение образовательных практикумов по радиотехнике;
  • поиск неисправностей в электронных схемах;
  • анализ работы цифровых интерфейсов.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
