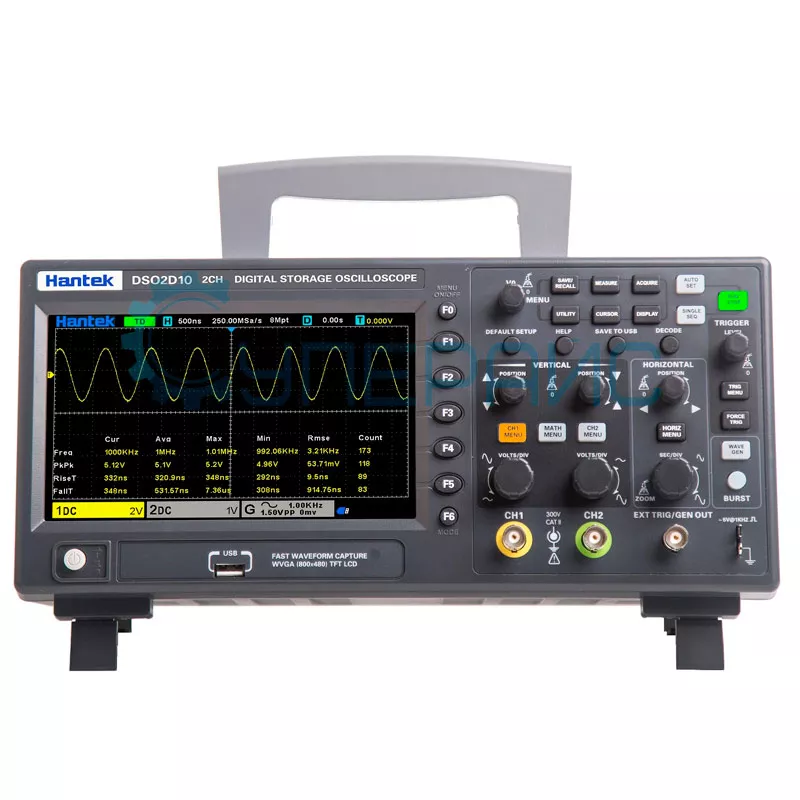

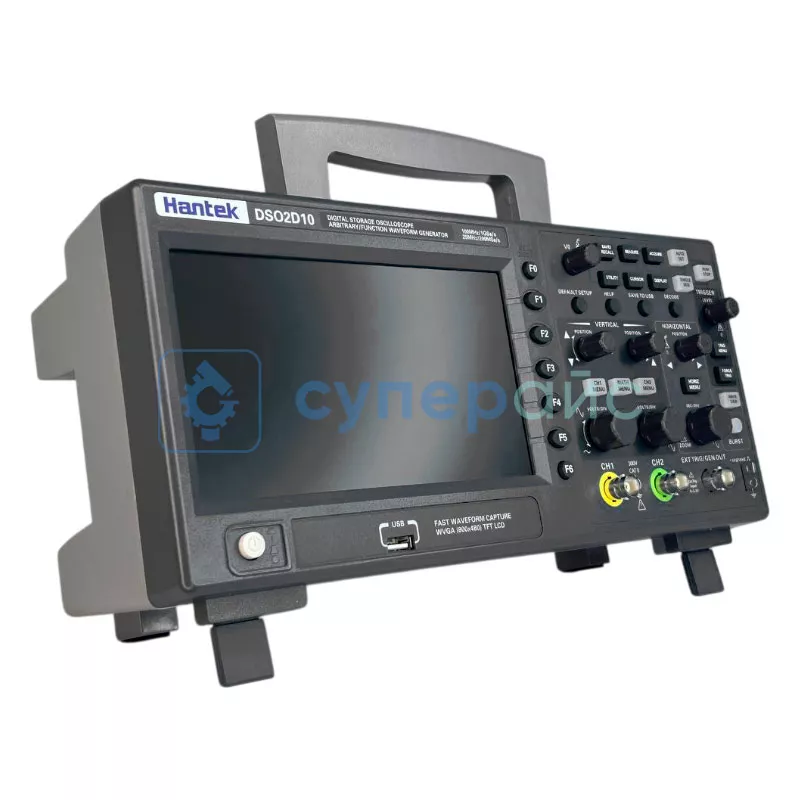

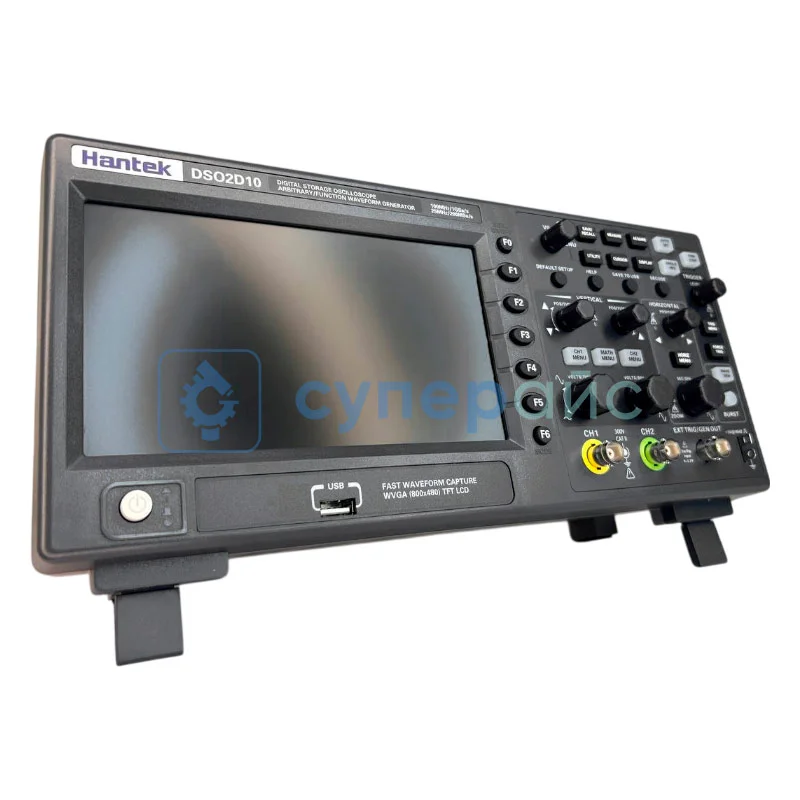

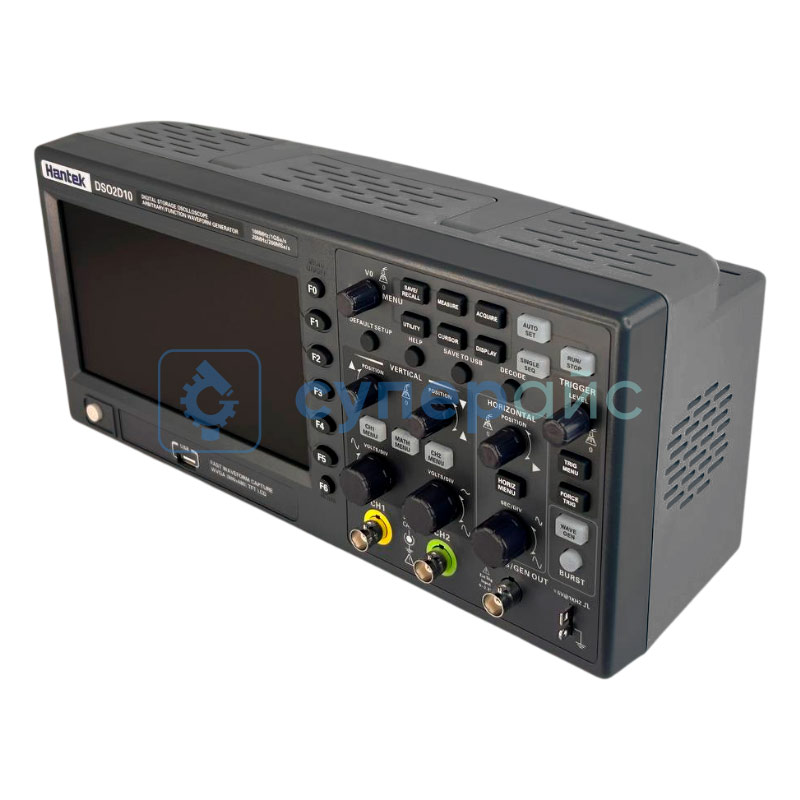

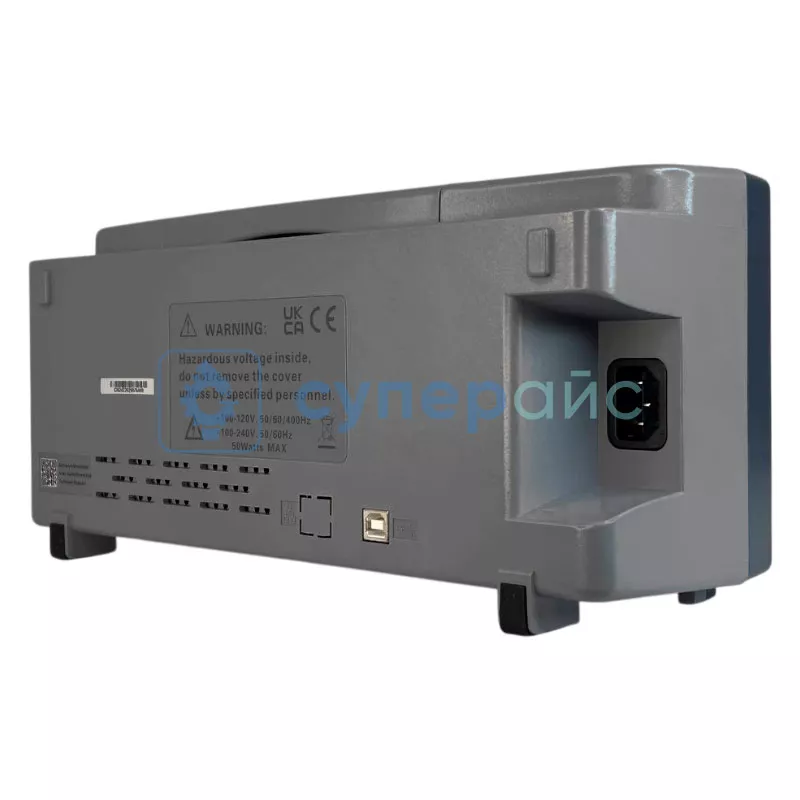

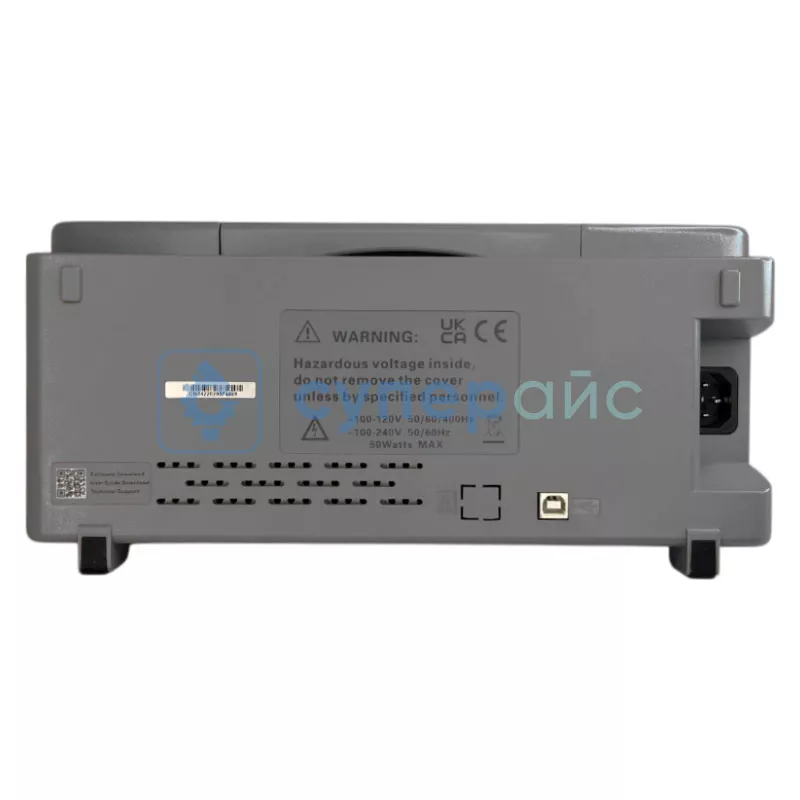

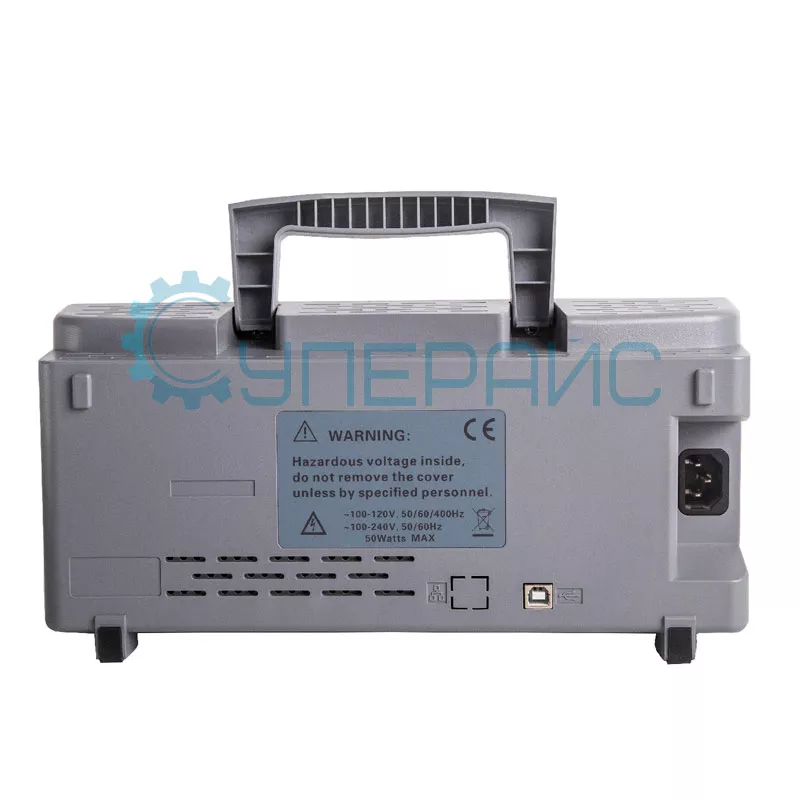

Цифровой запоминающий осциллограф Hantek DSO2D10 (2 канала x 100 МГц)
Код товара: 16757
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek DSO2D10
| Серия | DSO2000 |
| Полоса пропускания | до 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) |
| Встроенный источник сигнала | есть, 1 канал |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 В, САТI, САТII |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер буффера | 8 Мб |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания сигнала | 3,5 нс |
| Диапазон вертикального смещения |
≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность вертикального усиления |
в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
| Режимы триггера | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Чувствительность триггера по фронту | DC (CH1, CH2):1 дел от постоянного тока до 10 МГц / 2 дел от 100 МГц до максимального диапазона |
| DC (EXT): 200 мВ от постоянного тока до 100 МГц | |
| DC (EXT / 5): 1 В от постоянного тока до 100 МГц | |
| AC: затухание сигналов ниже 10 Гц | |
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
| Диапазон уровня триггера |
CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс |
CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Тип видео триггера |
CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
| Формат сигнала и частота поля | поддержка NTSC, PAL |
| Диапазон удержания триггера | 100 нс ~ 10 с |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по тайм-ауту | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Альтернативный триггер | |
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| Запуск по частоте | |
| Разрешение считывания | 0,1 Гц / 4 бита |
| Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Измерение курсора |
разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |
|
Автоматическое измерение |
частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| Общие характеристики | |
| Тип дисплея | 7-дюймовый TFT ЖК-экран, 800 x 480 |
| Подсветка дисплея | есть |
| Яркость | регулируемая |
| Питание | 120 - 240 В, 45 - 66 Гц, < 30 Вт |
| Рабочая температура | 0 - 50 °С |
| Рабочая влажность |
при ≤ 40 °C, ≤ 90 % при 41 - 50°C, ≤ 60 % |
| Высотность | рабочая: < 3000 м |
| хранения: < 15000 м | |
| Интерфейс передачи данных | USB |
| Габариты | 318 х 110 х 150 мм |
| Габариты упаковки | 360 х 190 х 210 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 2,65 кг |

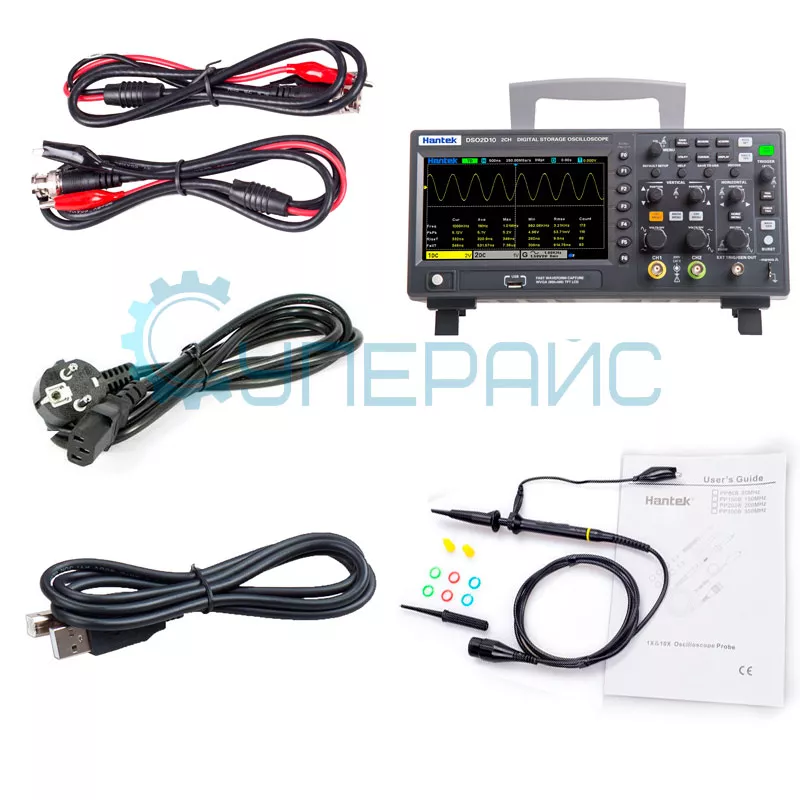

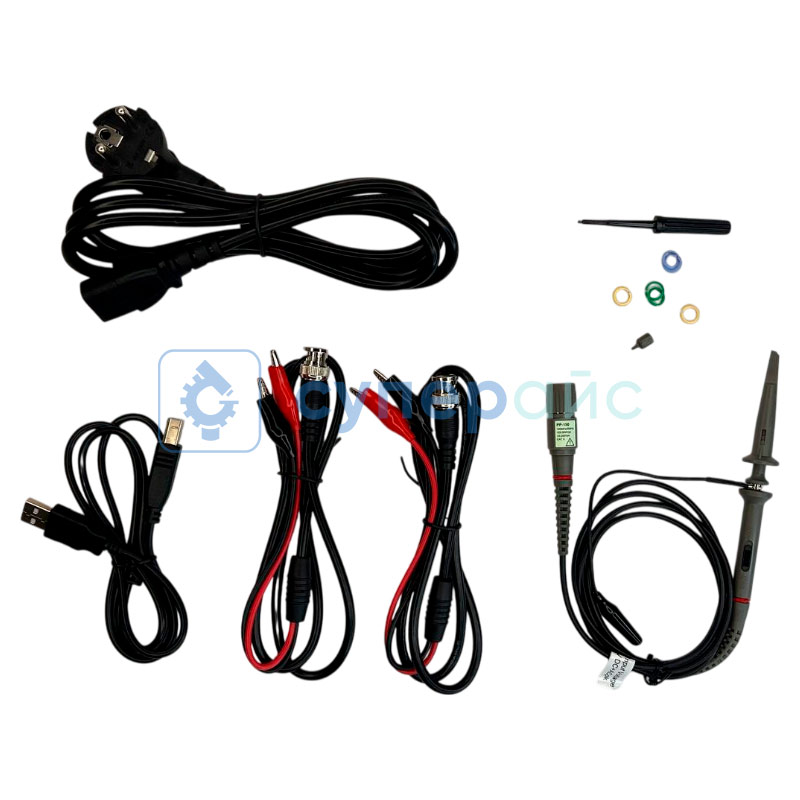

| Комплектация |
цифровой запоминающий осциллограф Hantek DSO2D10 - 1 шт измерительные провода - 2 шт щуп - 1 шт кабель питания - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Зонд для осциллографа Hantek PP-80 Зонд для осциллографа Hantek PP-150 Щуп делитель (1:1/1:10) Hantek PP200 |
Цифровой запоминающий осциллограф Hantek DSO2D10: надежный помощник для точных измерений
Hantek DSO2D10 — это компактный настольный осциллограф с полосой пропускания 100 МГц, предназначенный для анализа аналоговых и цифровых сигналов в реальном времени. Устройство поддерживает 2 канала и внешний триггер, что делает его идеальным для диагностики микроконтроллеров, шин CAN, SPI и других протоколов связи. Благодаря частоте дискретизации 1 Гвыб/с и времени нарастания сигнала 3,5 нс, осциллограф точно фиксирует даже кратковременные события, такие как выбросы напряжения или помехи. Его эргономичный дизайн (318×110×150 мм) и вес 1,9 кг позволяют использовать прибор как в лаборатории, так и на выездных работах.
Ключевые технические параметры
- Полоса пропускания: 100 МГц.
- Частота дискретизации:
- 1 Гвыб/с (при активации одного канала).
- 500 Мвыб/с (при работе с двумя каналами).
- Глубина памяти: 8 Мб для записи длительных сигналов.
- Входное напряжение: до ±300 В (CAT I/II).
- Автоматические измерения: 14 параметров, включая частоту, амплитуду, время нарастания/спада.
Особенности конструкции и функционал

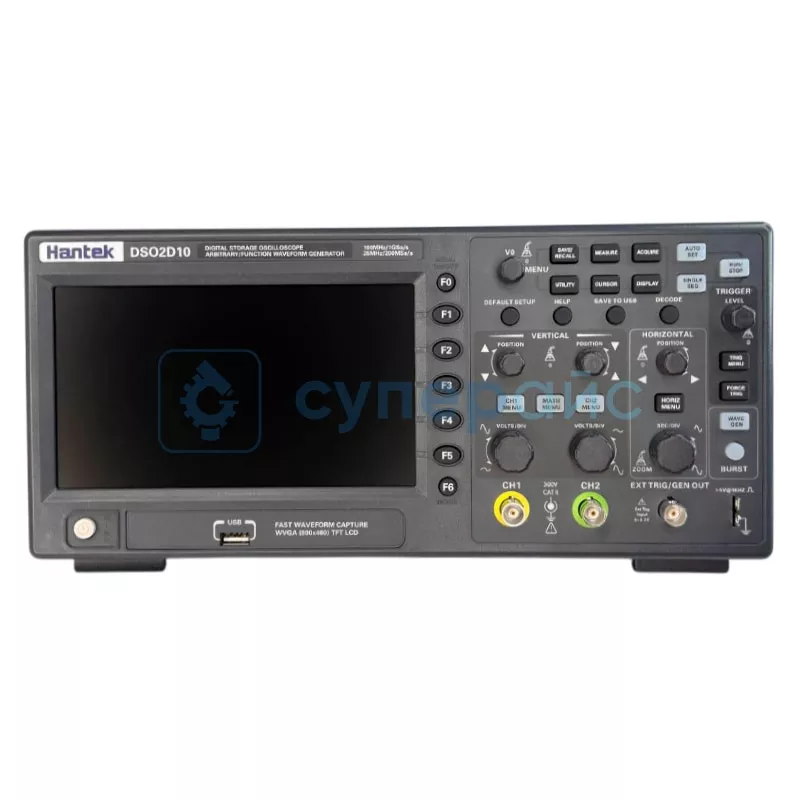

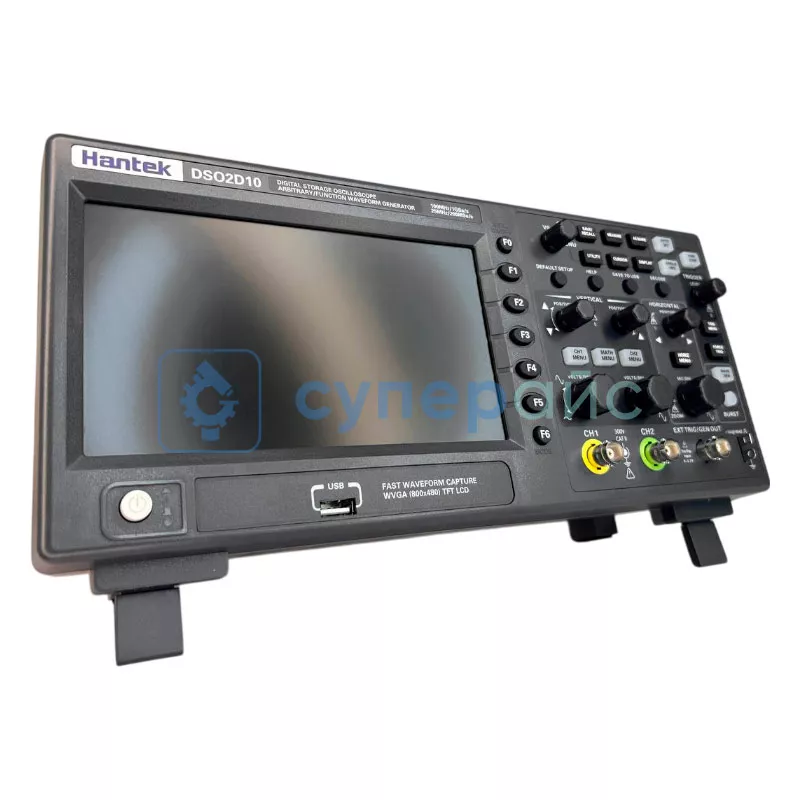

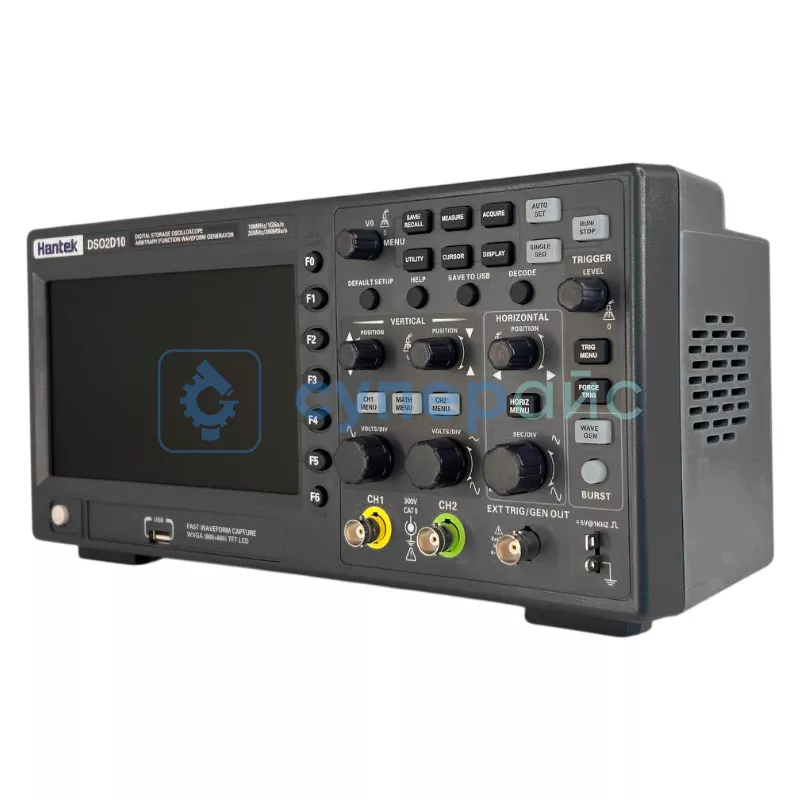

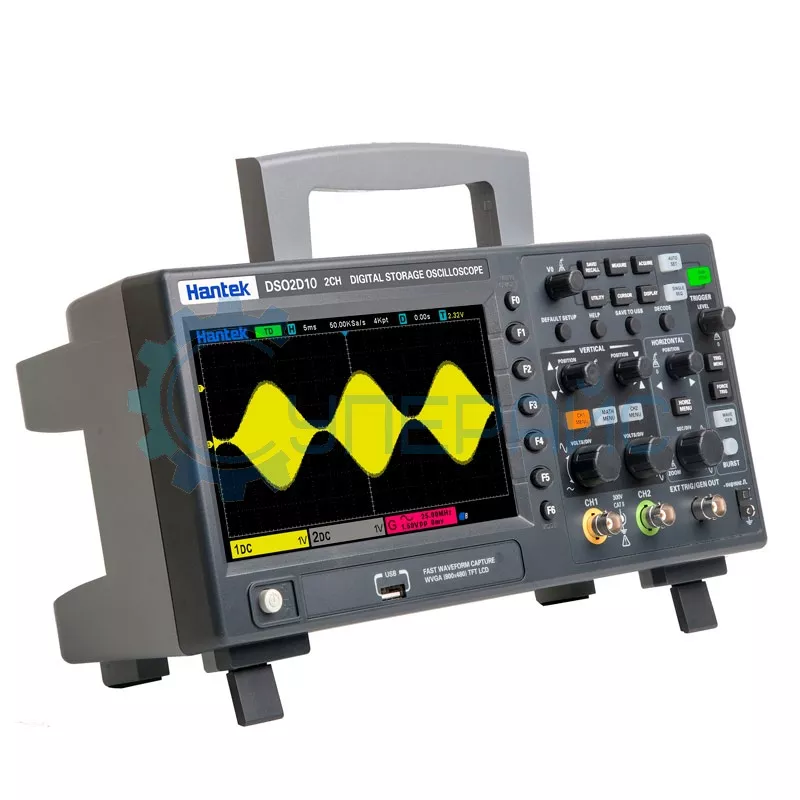

Осциллограф оснащен 7-дюймовым TFT-дисплеем с разрешением 800×480 пикселей, что обеспечивает четкую визуализацию сложных сигналов. Встроенный генератор упрощает тестирование цепей, а поддержка математических операций (БПФ, сложение, умножение) расширяет возможности анализа. Устройство совместимо с USB-накопителями для экспорта данных в CSV или графические форматы.
Комплектация и защитные функции
- В комплекте:
- 2 измерительных провода с защитой от помех.
- Щуп с коэффициентом затухания 1X/10X.
- Кабели USB и питания.
- Руководство пользователя.
- Защита:
- Устойчивость к перегрузкам до ±300 В.
- Фильтры AC/DC для работы в условиях шумов.
- Энергопотребление: ≤30 Вт, питание от сети 120 - 240 В.
Универсальность и практическая ценность Hantek DSO2D10
Осциллограф Hantek DSO2D10 сочетает доступную цену с функционалом, который отвечает требованиям профессионалов. Его память объемом 8 Мб и поддержка каналов с гибкой полосой пропускания делают устройство универсальным для решения поставленных задач. Например, в образовательных учреждениях он используется для студенческих проектов по анализу аудиосигналов или радиокомпонентов, а в промышленности — для мониторинга шин CAN/LIN в реальном времени и отладки цифровых схем на базе FPGA.
Прибор незаменим при ремонте бытовой электроники, где требуется точное измерение параметров сигналов, и в разработке IoT-устройств, где критичны скорость и надежность. Благодаря настольному формату и цифровому интерфейсу, DSO2D10 интегрируется в любую рабочую среду, обеспечивая стабильность даже при длительной эксплуатации. Его полоса пропускания 100 МГц и частота дискретизации 1 Гвыб/с гарантируют точность измерений, что подтверждает статус устройства как оптимального выбора для инженеров, преподавателей и технических специалистов.
Обзорная таблица осциллографов Hantek серии DSO2000
| Характеристики | DSO2C10 | DSO2D10 | DSO2C15 | DSO2D15 |
| Полоса пропускания, МГц | до 100 МГц | до 150 МГц | ||
| Количество аналоговых каналов | 2 | |||
| Генератор сигналов | нет | да | нет | да |
| Частота дискретизации на канал | 1 Гвыб/с (один канал), 500 Мвыб/с (двухканальный) | |||
| Время нарастания, нс | ≤ 3,5 | ≤ 2,4 | ||
| Глубина памяти на канал | 8 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | нет | |||
| Самописец | нет | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
